Schwimmbadabsorber OKU, Montage auf Flachdach

Anleitung zur Montage

1.1
B
Unterseite
1.2
B
1.3
A
2.1
2.2
8
SOLTOP Schuppisser AG
A
A
| |
St. Gallerstrasse 3 + 5a

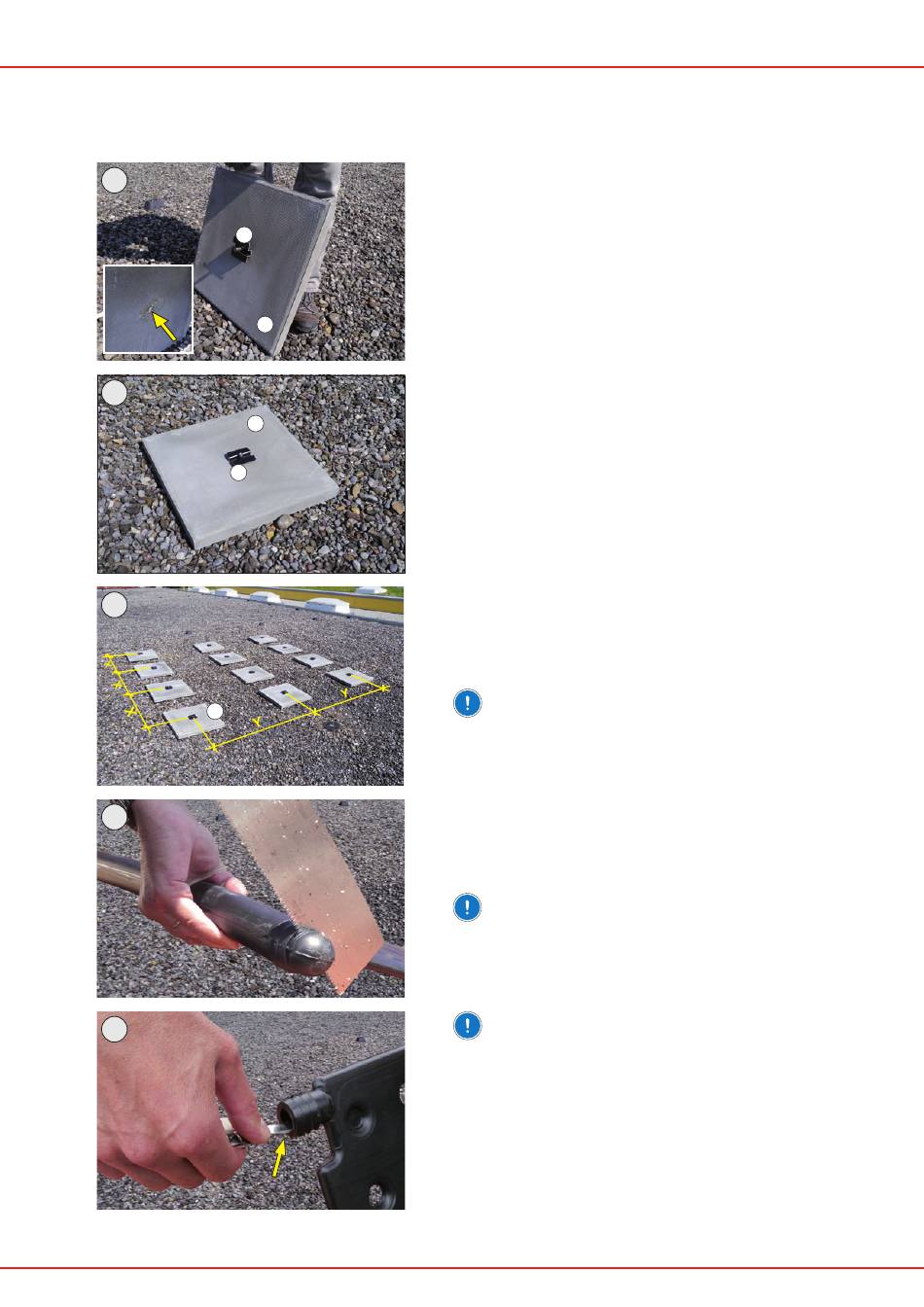

1. Vorbereitung und Platzierung der Gartenplatten

Montage der Absorberhalter (B) auf die Gartenplatte (A).
Schraube nur leicht anziehen.
Gartenplatten (A) provisorisch platzieren.
Positionieren der Gartenplatten (A) gemäss Rastermass der
Horizontal- und Vertikal-Montagebeispiele (Seite 5-6).
X = 850 mm
Y = 1310 mm
Die Kiesfläche muss eben sein!

2. Vorbereitung der Schwimmbadabsorber OKU

Die Sammelrohr-Absorber werden einseitig mit geschlossenem
Sammelrohr-Stutzen geliefert. Dieser bei Bedarf mit einer Metall-
säge aufschneiden und entgraten.
Je Sammelrohr-Seite bleibt 1 Anschluss geschlossen!
Siehe Hydraulik-Plan.
Achtung: Die Anschlussstutzen an den Absorbern
können produktionsbedingt im Einzelfall Grate aufweisen.
Bitte diese Grate vor Montage der Verbindungsschläuche
mit einem Messer entfernen.
|
