Schrack Technik BZT26440 Montage- Und Bedienungsanleitung
Inhaltsverzeichnis
Verwandte Anleitungen für Schrack Technik BZT26440
Inhaltszusammenfassung für Schrack Technik BZT26440

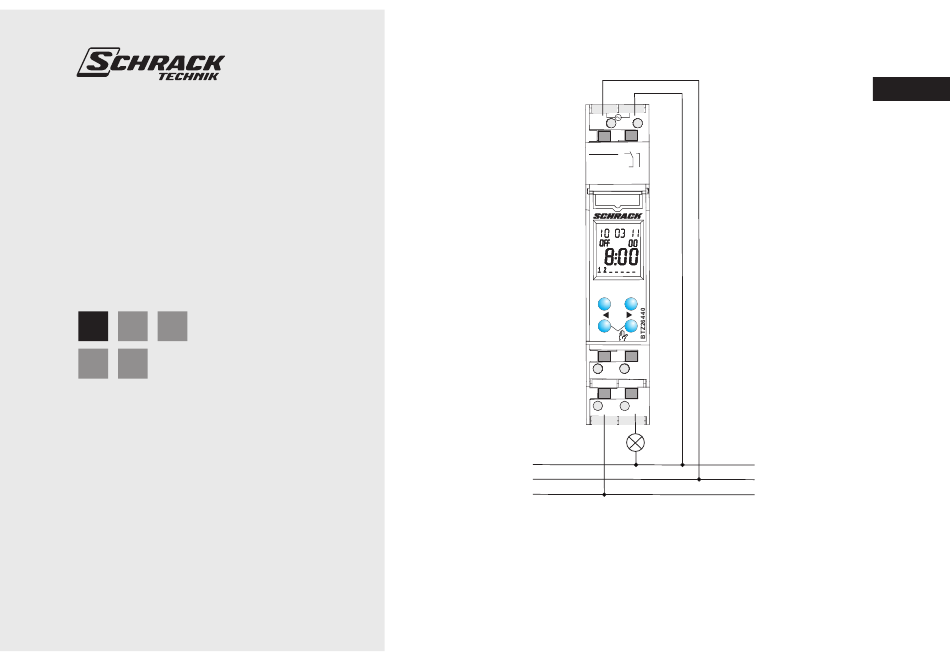

- Seite 1 310365 01 Tempus Digital Digitale 1 Kanal 230-240V~ µ 50-60Hz Wochenschaltuhr R10a -25T 16(4)A 250V~ BZT26440 Montage- und Bedienungsanleitung MENU OK D GB CZ PL HR Anschluss unterschiedlicher Außenleiter ist zulässig! BZT26440...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Grundlegende Sicherheitshinweise Technische Daten Display und Tasten Serviceadresse/Hotline Bedienprinzip Anschluss/Montage Übersicht Menüführung Erstinbetriebnahme Reset Menüpunkt PROGRAMM Schaltzeit neu programmieren Schaltzeit abfragen/ändern Schaltzeit löschen Menüpunkt UHRZEIT/DATUM Menüpunkt MANUELL Hand- und Dauerschaltung Menüpunkt OPTIONEN PIN-Code eingeben... -
Seite 3: Grundlegende Sicherheitshinweise
Grundlegende Sicherheitshinweise WARNUNG Lebensgefahr durch elektrischen Schlag oder Brand! Montage ausschließlich von Elektrofachkraft durchführen lassen! • Das Gerät ist für die Montage auf DIN-Hutschienen vorgesehen (nach EN 60715) • Entspricht Typ 1 BSTU nach IEC/EN 60730-2-7 bzw. IEC/EN 60730-1 •... -
Seite 4: Display Und Tasten
Display und Tasten Bedienprinzip 230-240V~ µ 50-60Hz R10a -25T 16(4)A 250VAC 1. Textzeilen lesen Text stellt Frage dar Datumsanzeige Zeitanzeige TR 608 top2 Kanalzustand ON = Ein AM PM OFF = Aus Wochentage 1 – 7 2. Entscheidung treffen MENU OK ... -
Seite 5: Anschluss/Montage
Anschluss/Montage WARNUNG Lebensgefahr durch elektrischen Schlag! Montage ausschließlich durch Elektrofachkraft! Spannung freischalten! Benachbarte, unter Spannung stehende Teile abdecken oder abschranken. Leitung 45° Gegen Wiedereinschalten sichern! Federsteckklemme Spannungsfreiheit prüfen! Erden und kurzschließen! Leitung anschließen Leitung auf 8 mm (max. 9 mm) abisolieren. ... -
Seite 6: Übersicht Menüführung
Übersicht Menüführung MENU 19 05 11 PROGRAMM ZEIT/DAT MANUELL OPTIONEN ENDE 9:40 UHRZEIT DAUER EIN BETRIEBS- STD-ZAEHLER ABFRAGEN DATUM DAUER AUS SPRACHE AENDERN SO--WI HAND EIN LOESCHEN WOCHEN- FERIEN WERKSEIN- STELLUNG ENDE DATUMS- ENDE WERKSEIN- FORMAT STELLUNG ZEITFORMAT... -
Seite 7: Erstinbetriebnahme
Erstinbetriebnahme Datum, Uhrzeit und Sommer-/ oder DEUTSCH SO-WI 19 05 11 GB/IRL/P Winterzeitregel einstellen PROGRAMME LOESCHEN SO-WI BEHALTEN FIN/GR/TR DATUMS- SO-WI Beliebige Taste drücken und FORMAT SO-WI Anzeigen im Display folgen 3 1 0 5 1 1 JAHR (siehe Bild). -
Seite 8: Schaltzeit Neu Programmieren
PROGRAMM Schaltzeit neu programmieren Beispiel: Beleuchtung einer Sporthalle von Mo–Fr, 7:30 bis 12:00 Uhr einschalten MENU drücken. PROGRAMM erscheint. Mit OK bestätigen. NEU erscheint. Mit OK bestätigen. EIN (für Einschaltzeiten) erscheint. Mit OK bestätigen. STUNDE erscheint. ... - Seite 9 MENU PROGRAMM FREI STUNDE EIN 7:30 MINUTE MONTAG DIENSTAG MITTWOCH KOPIEREN SPEICHERN DAZU DIENSTAG SPEICHERN 56 freie Speicherplätze stehen zur Verfügung.
-
Seite 10: Schaltzeit Abfragen/Ändern
Schaltzeit abfragen/ändern MENU drücken. PROGRAMM erscheint. MENU Mit OK bestätigen. NEU erscheint. PROGRAMM Mit ABFRAGEN wählen. Mit OK bestätigen. ABFRAGEN AENDERN LOESCHEN MONTAG erscheint. (die erste der eingegebenen Schaltzeiten) MONTAG Mit OK bestätigen. NAECHSTE ... -
Seite 11: Schaltzeit Löschen
Schaltzeit löschen MENU drücken. MENU PROGRAMM erscheint. PROGRAMM Mit OK bestätigen. NEU erscheint. Mit LOESCHEN wählen. LOESCHEN Mit OK bestätigen. EINZELN EINZELN ALLES ENDE erscheint. LOESCHEN MONTAG Mit OK bestätigen. MONTAG erscheint. ... -
Seite 12: Menüpunkt Uhrzeit/Datum
UHRZEIT/DATUM Im Menü ZEIT/DAT können in den Untermenüs UHRZEIT, DATUM, SOMMER-WINTERREGEL, WOCHENTAG etc. eingegeben/verändert werden. MENU drücken, mit ZEIT/DAT wählen und den Anzeigen im Display folgen. MENU ZEIT/DAT UHRZEIT DATUM SO--WI WOCHEN- DATUMS- ZEITFORMAT ENDE... -
Seite 13: Menüpunkt Manuell
MANUELL Im Menü MANUELL werden manuelle Schaltfunktionen ausgeführt. In den Untermenüs HAND, DAUER EIN/AUS und FERIEN können die manuellen Schaltungen aktiviert/programmiert werden. MENU drücken, mit MANUELL wählen und den Anzeigen im Display folgen. MENU MANUELL ... -
Seite 14: Hand- Und Dauerschaltung
Hand- und Dauerschaltung Die Hand- und Dauerschaltung kann menügeführt in MANUELL oder im normalen Betrieb (Automatik-Anzeige) über direkten Tastendruck eingestellt werden. Handschaltung aktivieren Tasten kurz drücken. Dauerschaltung aktivieren Tasten 2 s drücken. Hand-/Dauerschaltung aufheben Tasten erneut kurz drücken. Handschaltung Umkehrung des Kanalzustandes bis zur nächsten automatischen bzw. -
Seite 15: Menüpunkt Optionen
OPTIONEN Im Menü OPTIONEN können die Untermenüs BETRIEBSSTUNDEN-ZAEHLER, SPRACHE, PIN, WERKSEINSTELLUNGEN sowie INFO aufgerufen werden. MENU drücken, mit OPTIONEN wählen und den Anzeigen im Display folgen. MENU OPTIONEN BETRIEBS- SPRACHE WERKSEIN- INFO ENDE STD-ZAEHLER STELLUNG ANZEIGEN... -
Seite 16: Pin-Code Eingeben
PIN-Code eingeben Der PIN-Code wird menügeführt in MENU OPTIONEN eingestellt. OPTIONEN Bei Verlust des PIN-Codes rufen Sie die BETRIEBS- Hotline an. STD-ZAEHLER SPRACHE MIT PIN OHNE PIN WERKSEIN- AKTUELLE STELLUNG INFO NEUE PIN ENDE... -
Seite 17: Technische Daten
Technische Daten • Nennspannung: 230 –240 V~, +10 %/–15 % • Kompaktleuchtstofflampen: 40 W • Frequenz: 50–60 Hz • LED-Lampen: <2 W Leistung, max. • Eigenverbrauch: ca. 0,4 W Anschluss insgesamt 10 W, • Standby min.: ca. 0,4 W >2 W < 8 W Leistung, max. •... -
Seite 18: Serviceadresse/Hotline
Serviceadresse/Hotline Schrack Technik GmbH www.schrack.com...
