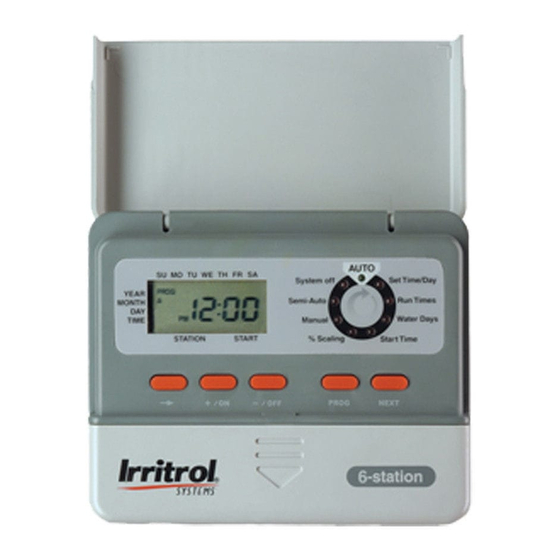

Irritrol Junior MAX Bedienungsanleitung
Inhaltsverzeichnis
Inhaltszusammenfassung für Irritrol Junior MAX

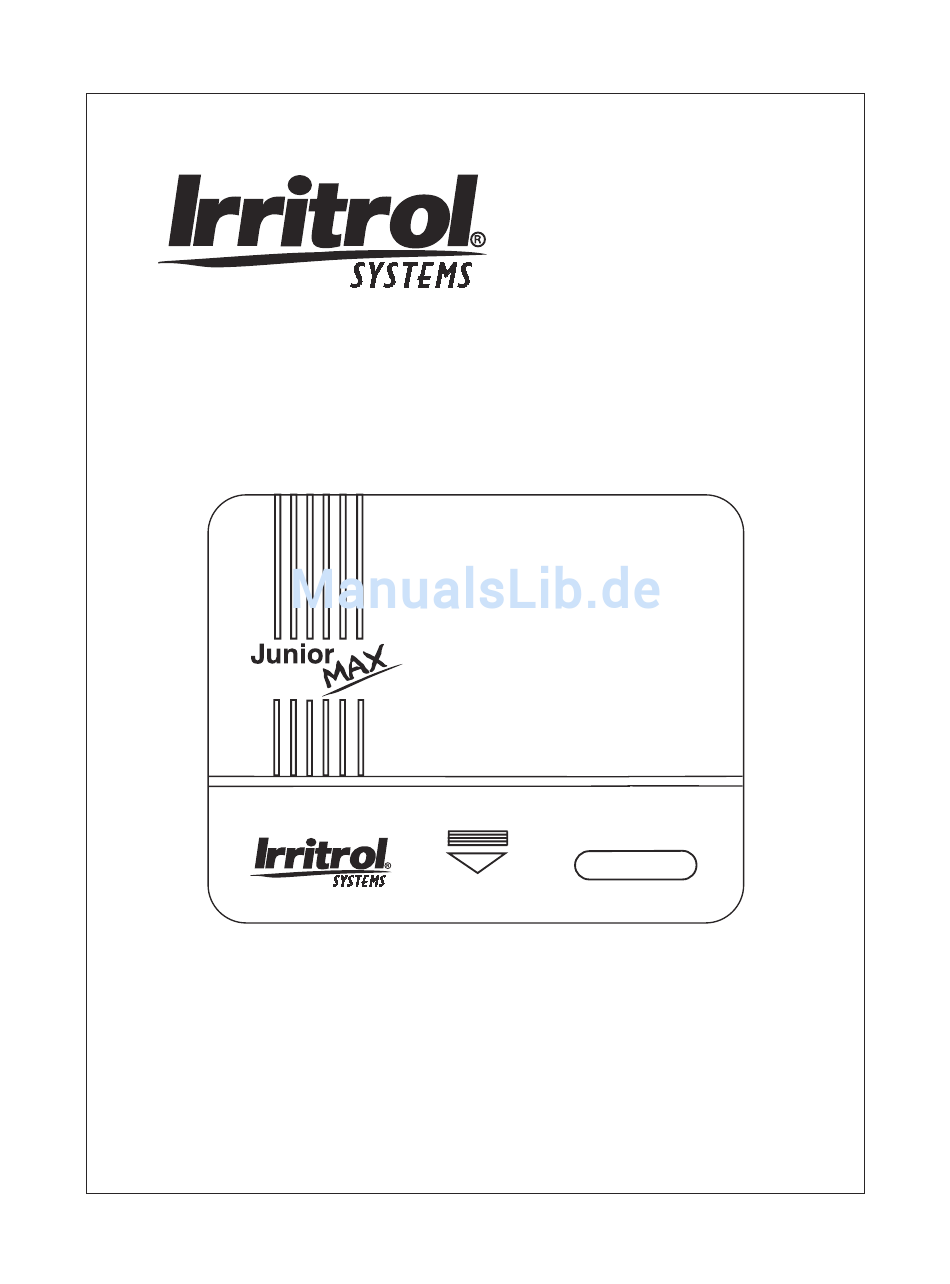

- Seite 1 Junior™ MAX Steuerung stations BEDIENUNGSANLEITUNG...
- Seite 2 Danke, dass Sie diese fortschrittliche, funktionsreiche Junior MAX Steuerung von Irritrol Systems gekauft haben. Die Junior MAX ist die neuste Ergänzung der Junior Series von Irritrol Systems. Die Junior Plus, Junior DC und jetzt die Junior MAX machen sie zur vielseitigsten, funktionsreichsten und wirtschaftlichsten Serie von Steuerungen, die heute auf dem Markt erhältlich ist.
- Seite 3 Programmierleuchte INSTALLATIONSANLEITUNG: LCD-INLAY IN MEHREREN SPRACHEN Zum Anbringen oder AUTO So Mo Di Mi Do Fr Sa Auswechseln siehe Uhrzeit/Tag System aus Einstellen Anleitung in der Plastikhülle. JAHR Halbautomatisch Dauer MONAT Bewässer- 9V-Batteriefach UHRZEIT Manuell ungstage % Skalierung Startzeiten STATION Start Elektroniksicherung zurücksetzen...
-
Seite 4: Anschluss Und Bedienung Der Sensoren
SENSOR Zum Anschluss eines Regensensors nehmen Sie den Jumper von der Sensoranschlussleiste ab und verbinden eine Leitung des <<Irritrol Rain Sensor>> mit dem gemeinsamen C- Anschluss, den anderen mit dem Öffnerrelaisanschluss (N.C.). Die Bewässerung wird ausgesetzt, sobald die Kontakte des <<Rain Sensor>> aus ihrer geschlossenen in die geöffnete Stellung wechseln. - Seite 5 Blockschaltbild des Programmierablaufs der drei Bewässerungsparameter: Bewässerungsdauer, Bewässerungstage und die einzelnen Programmstartzeiten. Dauer Dauer Dauer Prog. A Prog. B Prog. C TAGE TAGE TAGE Prog. A Prog. B Prog. C Startzeiten Startzeiten Startzeiten Prog. A Prog. B Prog. C % Skalierung * Wenn Sie PROG drücken, springt die Prog.
-
Seite 6: Programmierung
PROGRAMMIERUNG: Es wird empfohlen, den Speicher durch Drücken der Taste RESET zu löschen. Drücken Sie auf NEXT um zum Punkt UHRZEIT/TAG EINSTELLEN zu gehen. Programmposition: UHRZEIT/TAG EINSTELLEN Stellen Sie die aktuellen Werte für JAHR, MONAT, TAG und UHRZEIT ein. Stellen Sie zuerst das JAHR mit den Tasten +/ON oder –/OFF ein Drücken Sie auf Stellen Sie dann den MONAT mit den Tasten +/ON oder –/OFF ein Drücken Sie auf... - Seite 7 Programmposition: BEWÄSSERUNGSTAGE Kalender Intervall Ungerade Gerade Intervall Prog. A Prog. A Prog. A Prog. A start Für die Tagesauswahl gibt es 4 Wahlmöglichkeiten: CAL: Wochentage auswählen. (In der Standardeinstellung sind alle Tage auf ONgestellt) Int: Auswahl eines Tageintervalls von 1 bis 7 Tagen und des ersten Tages für den Intervallstart Odd (Ung): Bewässerung an ungeraden Tagen (der 31.
- Seite 8 Programmposition: % SKALIERUNG (jahreszeitliche Korrektur) In dieser Programmposition können Sie die Bewässerungs-DAUER aller Stationen prozentual in Schritten von 10% und einem Bereich von 0% bis 200% verlängern oder verkürzen. Drücken Sie zur Programmwahl für die Skalierung die Taste PROG. Drücken Sie die Tasten +/ON oder –/OFF zum Ändern der Skalierung. Die anfänglich eingestellte DAUER stellt 100% dar.
- Seite 9 Programmposition: HALBAUTOMATISCH In dieser Anzeigeposition können Sie eine Folge aller im ausgewählten Programm programmierten Stationen starten. Drücken Sie zur Programmwahl die Taste PROG. Die Anzeige zeigt alle für dieses Programm ausgewählten Stationen an. Drücken Sie die Taste wenn Sie eine andere als die erste Station in der Folge wählen möchten.
- Seite 10 Drücken Sie die Taste zum Einstellen der nächsten Funktion oder NEXT um zum Punkt AUTOMATIK zu gehen. PROGRAMM LÖSCHEN: Sie können alle in einem Programm eingegebenen Daten löschen. Kann für ein ausgewähltes Programm durchgeführt werden. Drücken Sie zur Programmwahl für das Löschen die Taste PROG. Drücken Sie zum Löschen die Taste +/ON.
- Seite 11 Programm C - Schleifenprogramm Programm C läuft als normales Programm, wenn nur eine Startzeit verwendet wird. Wenn Sie die zweite und dritte Startzeit verwenden, ändert sich Programm C zu einem Schleifenprogramm. Ein Schleifenprogramm lässt die Station, die dem Programm zugeordnet ist, wiederholt über einen Zeitraum von 24 Stunden laufen.
-
Seite 12: Junior Max Benutzerdefinierter Bewässerungsplan
Junior MAX Benutzerdefinierter Bewässerungsplan Steuerung für 3 Programme Datum: Programm A Programm B Program C Dauer Dauer Dauer Station Beschreibung (Min. und Sek.) (Min. und Sek.) Programm A Programm Programm Bewässerungstage So Mo Di Mi Do Fr Sa So Mo Di Mi Do Fr Sa...
