Funktion
Das Analog-Handprogrammiergerät dient der einfachen
Teach-In-Verstellung von TWK-Winkel- und Wegaufneh-
mern im Feld über seine Anschlußleitungen, auch wenn
der Wegaufnehmer nicht mehr direkt zugänglich ist.
Dazu wird der Aufnehmer einfach auf den gewünschten
Startpunkt gestellt und mit der 0% - Taste der Messbe-
reichsanfang gesetzt. Ebenso wird das Messbereichsen-
de mit der 100% -Taste eingestellt. Auch die Einstellung
der Mess- bzw. Drehrichtung ist möglich.
Auf den folgenden Seiten befinden sich die detailierten
Anleitungen zur Einstellung der Modellreihen TXA, IWP,
MPA und MSA.

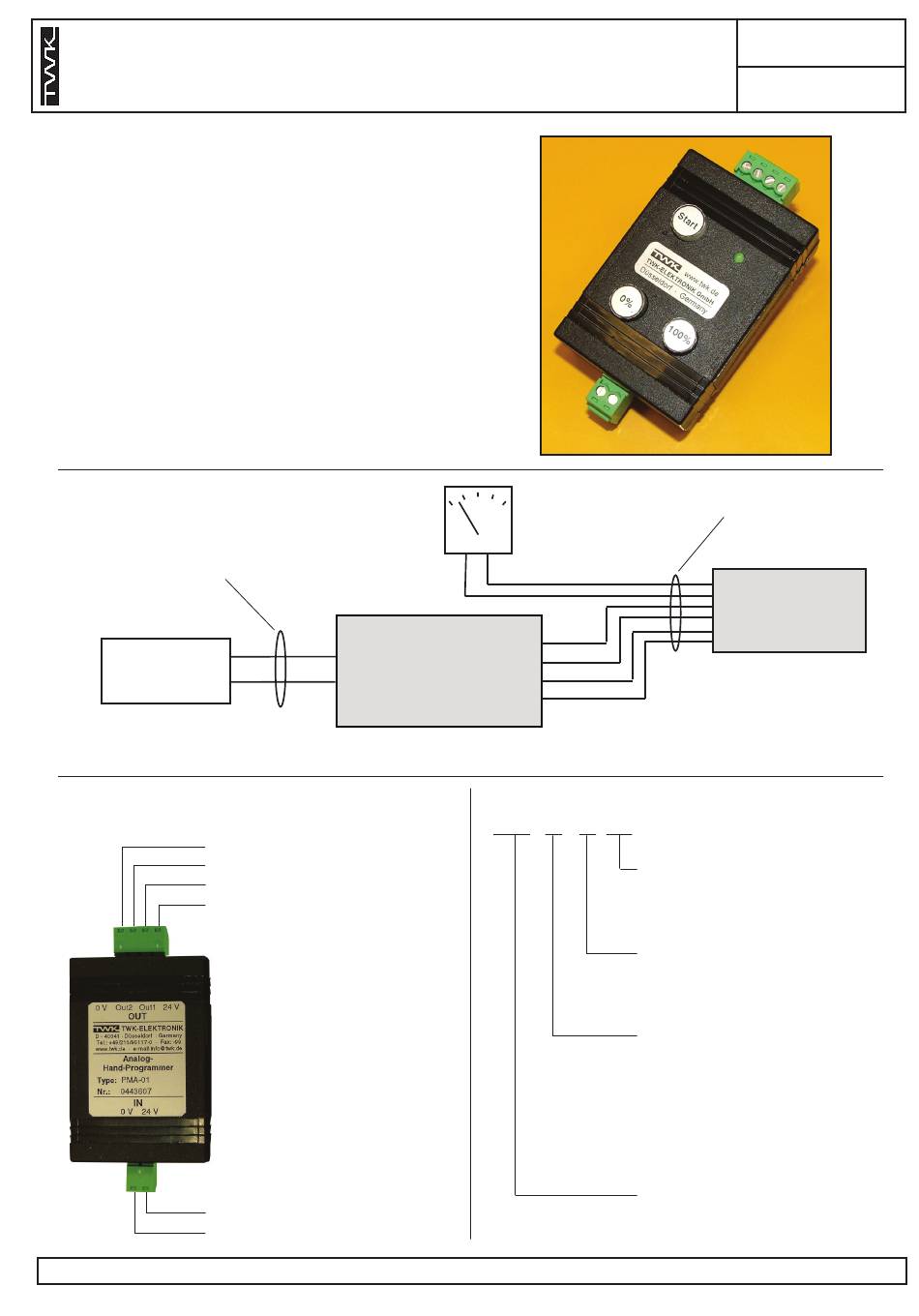

Aufbau
Option: Anschlusskabel
Netzteil
24 VDC
Elektrischer Anschluß
Anschluß-Aufnehmer
0 V
MFP1 / Out2
MFP0 / Out1
+ 24 VDC
Anschluß-Versorgung
+ 24 VDC
GND
TWK-ELEKTRONIK GmbH
Analog-Handprogrammiergerät
Modell PMA
für Modellreihen TXA, IWP, MPA und MSA
0,5 m mit Stecker
+
-
Ansicht Rückseite
· PB. 10 50 63 · D-40041 Düsseldorf · Tel.: +49/211/63 20 67 · Fax: +49/211/63 77 05 · info@twk.de · www.twk.de
mA/V
+
MFP0
PMA
MFP1
-
Bestellbezeichnung
PMA - K8 - S8 - 01
*
Gilt nur für die Standardausführung der Winkel- und
Wegaufnehmer (Variante 01)
PMA 11443 KD
11 / 2012
Option: Anschlusskabel
0,5 m mit Stecker
TWK - Winkel/
Wegaufnehmer
01 = Programmiergerät für
TMA, IWP, MPA, MSA
05 = Programmiergerät für
TSA, TRA
Optional:
S8 = Anschlusskabel 0,5 m mit
Stecker M12x8 zum Anschluß
der Versorgung
Optional:
K6 = Anschlusskabel 0,5 m mit
Stecker M16x6 für
Wegaufnehmer MPA / MSA
K8 = Anschlusskabel 0,5 m mit
Stecker M12x8 für
Winkelcodierer TXA oder
Wegaufnehmer IWP
Modell
*
*
