Allgemeines
Der Oszillograf Typ 531A ist ein universelles Gerät, das sich
speziell für die Verwendung in Laboratorien eignet. Für das
vertikale Ablenksystem werden Vorverstärker-Einschübe ver
wendet, wodurch das Gerät für viele spezielle Anwendun
gen, unter anderen Breitband, Zweispur, Kleinsignal, Diffe
renzverstärkung, maximale Frequenzwiedergabe und An
stiegszeit sowie Prüfung der Anstiegszeit von Transistoren
verwendet werden kann.
Vertikales Ablenksystem
Die Eigenschaften des vertikalen Ablenksystems des Typs
531A sind vom verwendeten Einschub abhängig. Die nach
folgenden Daten gelten, wenn ein Einschub Typ K verwen
det wird.
Frequenz
0 . . . 15 MHz (Abfall höchstens 3 db bei
15 MHz).
durchlaß
Anstiegszeit
ungefähr 0,023
Verzögerungs-
Frequenzkorrigiertes Netzwerk für die Si-
leitung
gnalverzögerung— 0,2
Horizontales Ablenksystem
Betriebsarten
Automatisch,
der Triggerung
Wechselspannungskopplung mit Hoch
paß, Wechselspannungskopplung,
Gleichspannungskopplung und Hochfre
quenz-Synchronisation.
Intern: ein Signal mit einer vertikalen
Erforderliche
Triggersignale
Auslenkung von 2 mm.
Extern: eine Signalspannung von 0 ,2 V ...
10VS S (die Zeitablenkung kann auch mit
größeren Signalspannungen getriggert
werden, doch überstreicht der Trigger
niveau-Regler TRIGGERING LEVEL nur
einen Bereich von ± 10 V).
Frequenzbereich
getriggerter Betrieb bis 5 MHz.
der Triggerung
Synchronisierungs-Signal
Intern
Ein Signal mit einer vertikalen Auslen
kung von 2 cm.
Extern
Ein Signal von 2 V.
Frequenzbereich
Betrieb mit Synchronisierung von 5 MHz
der
.. ,30 MHz.
Synchronisation
(
A
) ® 2

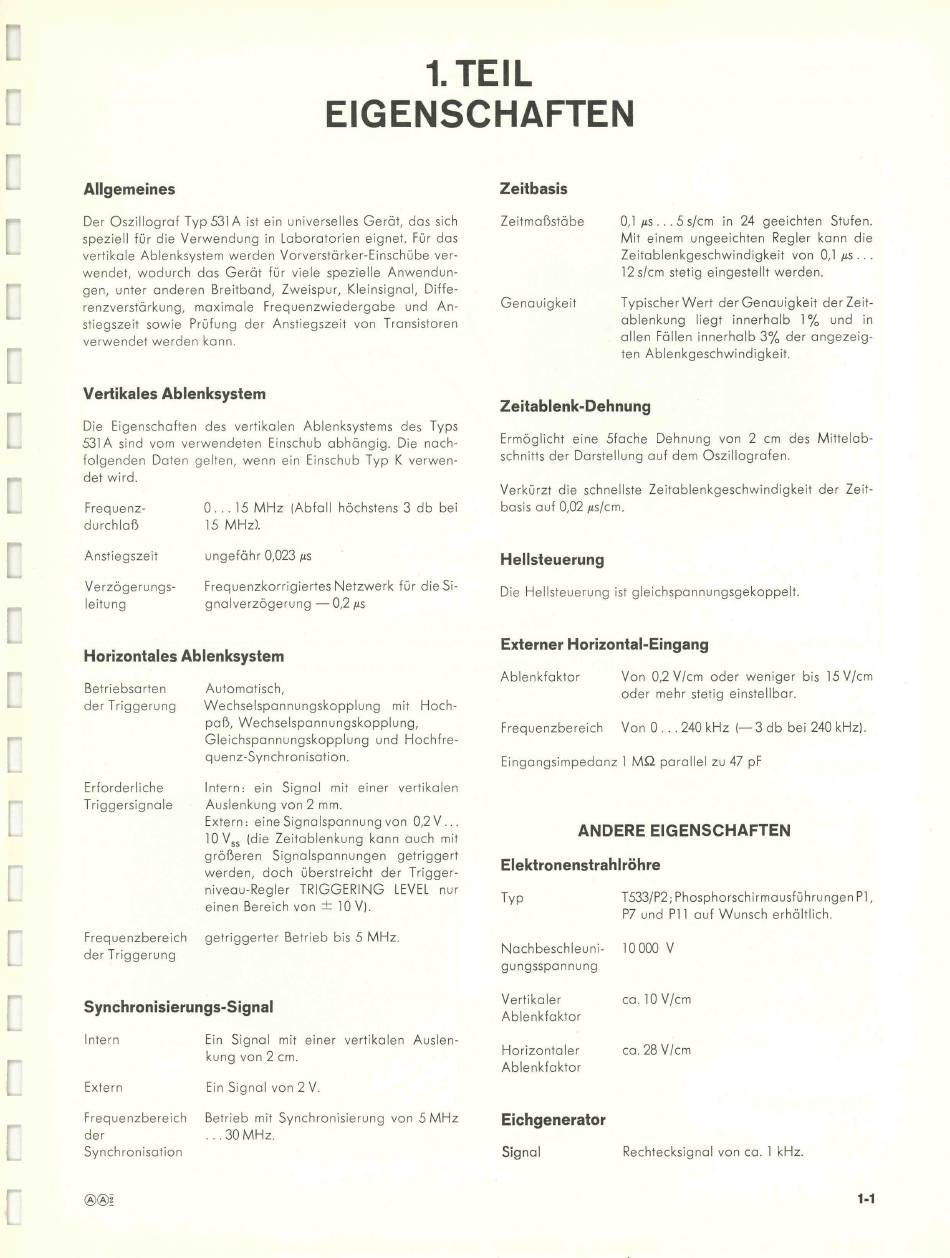

1. TEIL
EIGENSCHAFTEN
ßs
ßs
Zeitbasis
Zeitmaßstäbe
0,1
ßs . . .
5 s/cm in 24 geeichten Stufen.
Mit einem ungeeichten Regler kann die
Zeitablenkgeschwindigkeit von 0,1
12s/cm stetig eingestellt werden.
Genauigkeit
Typischer Wert derGenauigkeit der Zeit
ablenkung liegt innerhalb 1% und in
allen Fällen innerhalb 3% der angezeig
ten Ablenkgeschwindigkeit.
Zeitablenk-Dehnung
Ermöglicht eine 5fache Dehnung von 2 cm des Mittelab
schnitts der Darstellung auf dem Oszillografen.
Verkürzt die schnellste Zeitablenkgeschwindigkeit der Zeit
basis auf 0,02 /is/cm.
Hellsteuerung
Die Hellsteuerung ist gleichspannungsgekoppelt.
Externer Horizontal-Eingang
Von 0,2 V/cm oder weniger bis 15V/cm
Ablenkfaktor
oder mehr stetig einstellbar.
Von 0 . . . 240 kHz (— 3 db bei 240 kHz).
Frequenzbereich
Eingangsimpedanz 1 M ß parallel zu 47 pF
ANDERE EIG EN SCH A FTEN
Elektronenstrahlröhre
Typ
T533/P2; Phosphorschirmausführungen P I,
P7 und P li auf Wunsch erhältlich.
Nachbeschleuni
10 000 V
gungsspannung
Vertikaler
ca. 10 V/cm
Ablenkfaktor
Horizontaler
ca. 28 V/cm
Ablenkfaktor
Eichgenerator
Signal
Rechtecksignal von ca. 1 kHz.
ßs. . .
1-1
