T M
G e t C o n n e c t e d . S t a y C o n n e c t e d
plus
KURZANLEITUNG
QUICK START GUIDE
GUIDE DE DÉMARRAGE RAPIDE
GUÍA DE INICIO RÁPIDO
itnetworks.softing.com/XG2
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Softing IT Networks NetXpert XG2-Plus

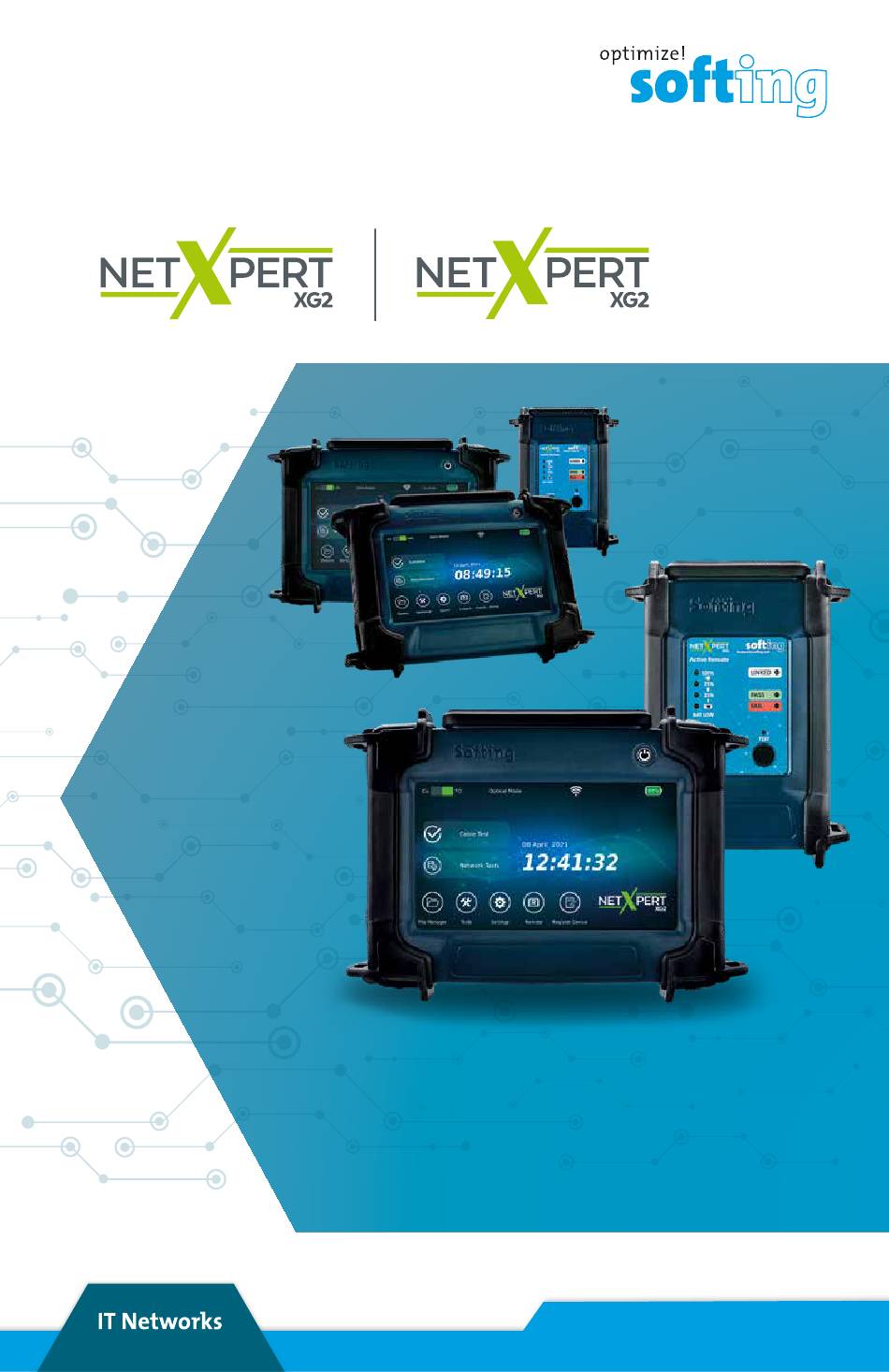

  • Seite 1 G e t C o n n e c t e d . S t a y C o n n e c t e d plus KURZANLEITUNG QUICK START GUIDE GUIDE DE DÉMARRAGE RAPIDE GUÍA DE INICIO RÁPIDO itnetworks.softing.com/XG2...
  • Seite 2 DEUTSCH ������������������������������������������������������������������������������������������������������������� 3 ENGLISH ������������������������������������������������������������������������������������������������������������ 16 FRANÇAIS ���������������������������������������������������������������������������������������������������������� 29 ESPAÑOL ������������������������������������������������������������������������������������������������������������ 42...
  • Seite 3: Inhaltsverzeichnis

    INHALT SICHERHEITSHINWEISE ������������������������������������������������������������������������������������������������������� 4 Akku ������������������������������������������������������������������������������������������������������������������������������������ 5 Lagerung ����������������������������������������������������������������������������������������������������������������������������� 5 Lieferumfang ���������������������������������������������������������������������������������������������������������������������� 5 Geräteaufbau ���������������������������������������������������������������������������������������������������������������������� 6 BEDIENUNG ���������������������������������������������������������������������������������������������������������������� 7 Icons ������������������������������������������������������������������������������������������������������������������������������������ 7 Tastenfunktionen ���������������������������������������������������������������������������������������������������������������� 8 PRODUKTREGISTRIERUNG ����������������������������������������������������������������������������������������� 9 PASSIVE MESSUNGEN – IN 10 SCHRITTEN ZUM TESTERGEBNIS ����������������������������� 10 1. Sprache einstellen ������������������������������������������������������������������������������������������������������� 10 2.
  • Seite 4: Sicherheitshinweise

    Der NetXpert XG2 Verkabelungsqualifizierer ist eine Komplettlösung zur Überprüfung von Netzwerkverkabelungen. Er testet und dokumentiert schnell und einfach, ob eine Verkabelungsstrecke für den Betrieb bis 10 Gigabit Ethernet nach IEEE 802.3 geeignet ist. In dieser Schnellstartanleitung erhalten Sie die wichtigsten Informationen, um mit dem Gerät Verkabelungstests durchzuführen.
  • Seite 5: Akku

    1 NetXpert XG2 Hauptgerät 1 NetXpert XG2 Active Remotegerät 2 Steckernetzteile 1 Tragekoffer 2 Testkabel CAT 6 Lieferumfang NetXpert XG2-PLUS wie Standard-Lieferung + 1 zusätzliches NetXpert XG2 Hauptgerät + 1 zusätzliches Netzteil + 4 LC/LC Duplex Patchkabel (Multimode OM4 und Singlemode OS2)
  • Seite 6: Geräteaufbau

    GERÄTEAUFBAU HAUPTGERÄT ACTIVE REMOTE Einschalttaste Display Lüftungsöffnungen Micro-USB-Anschluss Anschluss RJ45 Test- für Ladegerät und Messport USB-Anschluss RJ45 Test- Anschluss und Messport für Ladegerät SFP und SFP+ Port zum Anschluss von Standard SFPs Status LEDs...
  • Seite 7: Bedienung

    BEDIENUNG Eine ausführliche Erklärung der einzelnen Menüpunkte finden Sie im NetXpert XG2 Benutzerhandbuch. Bis auf das Ein-/Ausschalten erfolgt die Bedienung des Hauptgerätes ausschließlich über den berührungsempfindlichen Bildschirm. ICONS Menü aus-/einblenden Zurück zum Startbildschirm Zeigt an, dass das Gerät über eine externe Spannungsversorgung geladen wird Angezeigte Ergebnisse werden in eine CSV-Datei exportiert Angezeigte Ergebnisse werden in eine PDF-Datei exportiert Zeigt an, in welchem Modus sich das Gerät befindet und dient zum Umschalten...
  • Seite 8: Tastenfunktionen

    TASTENFUNKTIONEN Der NetXpert XG2 wird durch Drücken der Ein-/Aus-Taste auf dem Hauptgerät eingeschaltet. Die Ein-/Aus-Taste zeigt über Lichtzeichen den Betriebszustand an: GRÜNES LICHT ORANGES LICHT GRÜNES LICHT (BLINKEND) (BLINKEND) (DAUERHAFT) Gerät wird geladen Der NetXpert XG2 Gerät ist Gerät läuft im ist eingeschaltet und ausgeschaltet Akkubetrieb und ist...
  • Seite 9: Produktregistrierung

    PRODUKTREGISTRIERUNG Tippen Sie auf dem Startbildschirm auf das Symbol zum Registrieren des Geräts, um den Registrierungsvorgang Ihres NetXpert XG2 zu starten. Der Funktionsumfang des Produkts enthält keine Berichtsfunktion. Der Benutzer kann die Berichts- funktion jedoch aktivieren, indem er das Produkt jederzeit kostenlos registriert. Die Seriennummer des Geräts wird automatisch übernommen und kann vom Benutzer nicht geändert werden.
  • Seite 10: Passive Messungen - In 10 Schritten Zum Testergebnis

    PASSIVE MESSUNGEN – IN 10 SCHRITTEN ZUM TESTERGEBNIS 1. Sprache einstellen Tippen Sie auf das Einstellungssymbol Vorgaben, um den NetXpert XG2 zu konfigurieren. Tippen Sie auf Sprache und wählen Sie die gewünschte Sprache aus. Durch Ändern der Sprache werden auch die Tastaturen entsprechend angepasst. 2.
  • Seite 11: Kabeleinstellungen Vornehmen

    5. Kabeleinstellungen vornehmen Vom Startbildschirm tippen Sie auf Kabeltest. Hier können weitere projektspezifische Einstellungen vorgenommen werden und ein neuer Test gestartet werden. Unter Kabeltest gibt es verschiedene Menüoptionen. Die jeweils letzte Auswahl wird auto- matisch angezeigt (Beispiel unten: Menüoption „Kabeltest“). Linke Hälfte des Rechte Hälfte Bildschirms: zeigt...
  • Seite 12: Referenz Setzen Und Test Starten

    9. Referenz setzen und Test starten Um bei der Längenmessung die Testkabel nicht mit einzubeziehen, die zum Anschluss des NetXpert XG2 und des Active Remotegerätes bei Kupfer bzw. des zweiten Hauptgeräts bei LWL verwendet werden, können Sie über Referenz setzen die Länge dieser ermitteln und vom Gerät automatisch von der Gesamtlänge des Kabeltests abziehen lassen.
  • Seite 13 Neues Kabel hinzufügen Kabel und Test löschen Kabel editieren – Label und Attribute wie Gebäude, Etage, Raum etc. können angepasst werden. Test starten itnetworks.softing.com/XG2...
  • Seite 14: Aktive Tests Des Netzwerks

    AKTIVE TESTS DES NETZWERKS Der NetXpert XG2 bietet eine umfangreiche Auswahl an aktiven Netzwerktests für die Fehlersuche. Link Status (Verbindungsdetails, wenn mit aktivem Netzwerk verbunden) DHCP Test Netzwerkerkennung Ping Traceroute (Routenverfolgung) Erkennung von LLDP Telegrammen LLDP Erkennung von CDP Telegrammen VLAN (Erkennung von VLANs) Eine ausführliche Beschreibung der Funktionen finden Sie im Benutzerhandbuch.
  • Seite 15: Werkzeuge - Zusätzliche Testmöglichkeiten

    WERKZEUGE – ZUSÄTZLICHE TESTMÖGLICHKEITEN Der NetXpert XG2 verfügt über verschiedene einzelne Kabeltests für gezielte Fehlersuche oder Kabellokalisierung. Kupfer: Verdrahtung und Reserve Port-Erkennung Einzelner BERT (Bit Error Rate Test) Tongenerator Blinkende Link-LED am Switch LWL: Einzelner BERT (Bit Error Rate Test) Mikroskop LiveLight Blinkende Link-LED am Switch...
  • Seite 55 itnetworks.softing.com/XG2...
