Montage als drehbare Tastatur mit dem StraightBolt Schloss EM35:
Der Durchmesser der Bohrung für das Kabel soll minimal 9 mm, maximal 12 mm betragen. Bohrung
gut entgraten da sonst Schäden am Kabel entstehen können.
Die gekerbte Vierkantspindel ablängen: Messen Sie die Türdicke (Abstand von der Montagefläche der
Tastatur zu der Montagefläche des Schlosses) und addieren Sie 40 mm (1.6").
1
4
5

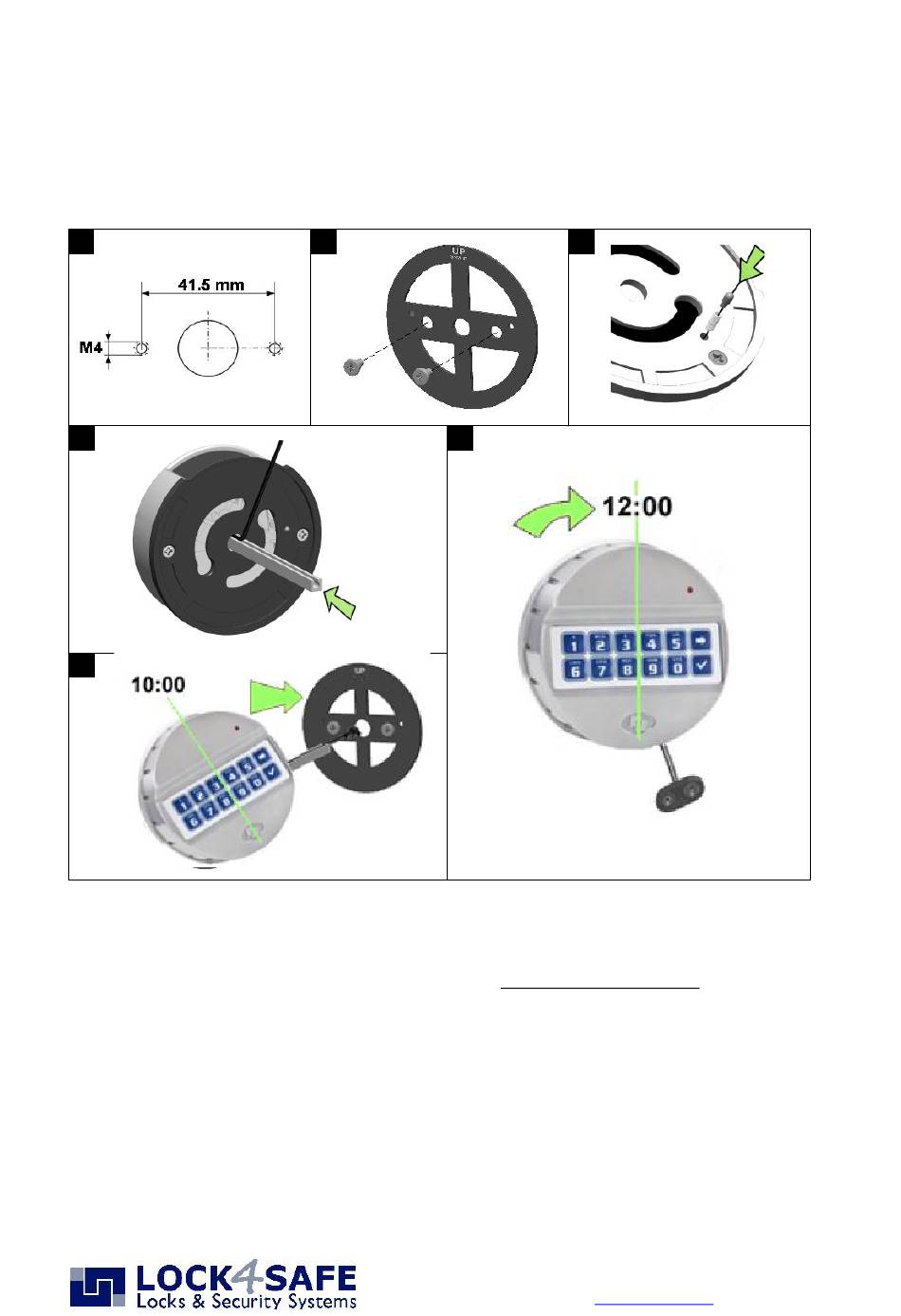

Montage- und Kabel-/Spindelbohrungen vorbereiten (Abb 1). Die Lagerplatte so an der Türfläche
ausrichten, dass „UP ROTATE" lesbar oben steht (Abb 2) Mit den zwei Befestigungsadaptern
handfest anschrauben. In die kleine Bohrung of der Rückseite der Eingabe erst die Feder und dann
den Stift einsetzen (Abb 3). Die gekerbte Vierkantspindel mit der Schnittkante zuerst bis zum
Anschlag in das Gehäuse der Eingabeeinheit schieben (Abb 4). Jetzt das Kabel über die gesamte
freie Länge der Spindel in die Kerbe drücken sodass es nirgends absteht. Kabel und Spindel durch
die Bohrung in der Türe schieben und die Eingabeeinheit wie in Abb. 5 gezeigt auf die beiden
Befestigungsadapter aufstecken. Kabeldurchführung kontrollieren und anschließend die
Eingabeeinheit nach rechts drehen bis sie senkrecht steht und einrastet.
Nachdem das Schloss installiert ist, ist die Eingabeeinheit nicht mehr abnehmbar!
Batterie an den Batterieklipp anschließen. Nur frische 9V-ALKALINE-Blockbatterien von
Markenherstellern verwenden, z.B. DURACELL.
Diese Montageanleitung ist Bestandteil der VdS Anerkennung und muss genau beachtet
werden.
2
6
© 2012 Lock4Safe BV -
3
T6530x Technical Manual GE 121029
- Seite 2 von 3
