Rfid mifare zutrittskontrollsystem-lesegerät (13,56 mhz)
CP-Z 2MF

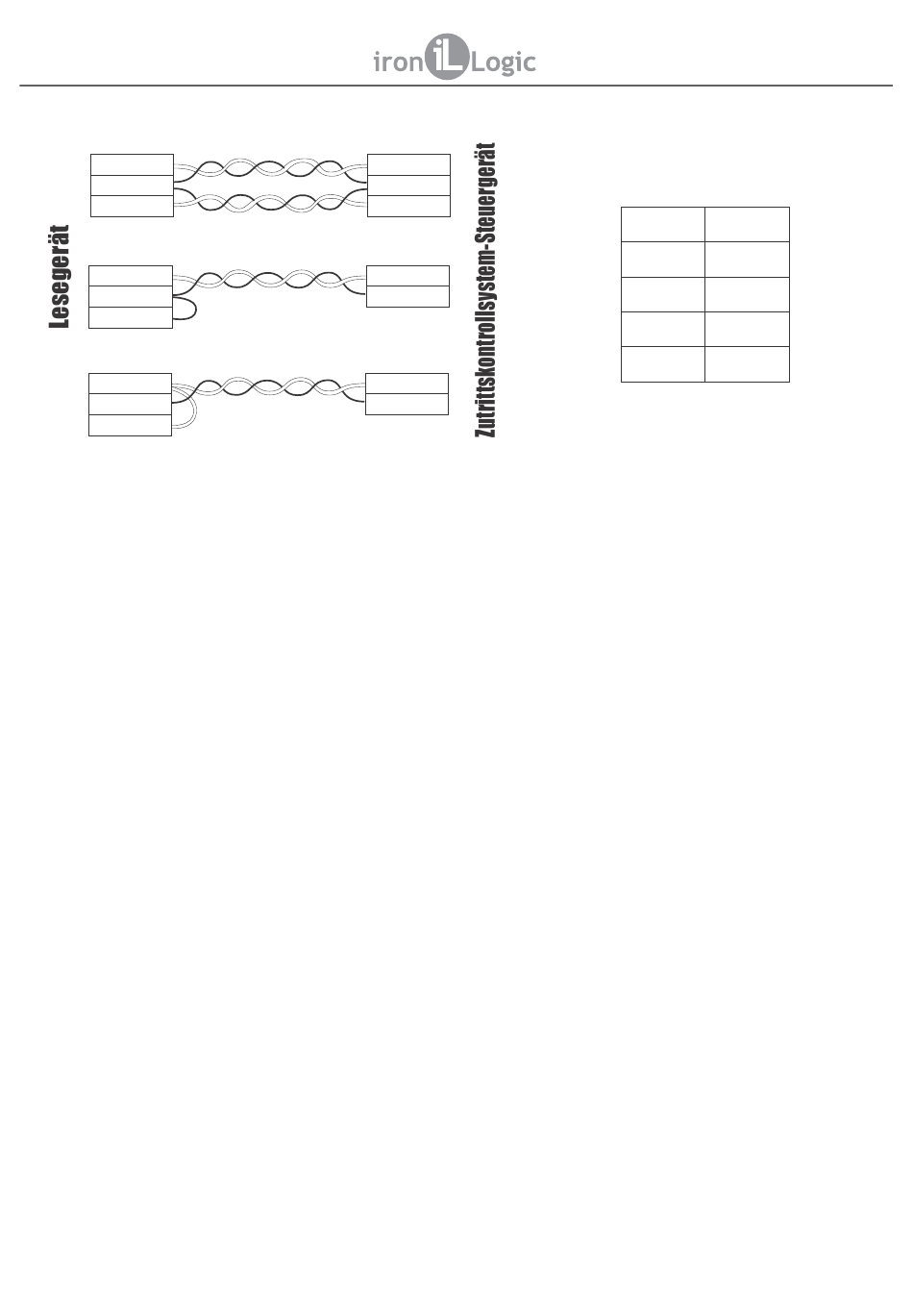

Wiegand
D0
GND
D1
iButton (DS1990A Emulation)
D0
GND
D1
iButton (einmalige Übertragung)
D0
GND
D1
Abbildung 2. Auswahl des Übertragungsprotokolls.
3. MONTAGE UND ANSCHLUSS.
Das Lesegerät wird auf einer ebenen Oberfläche an einer Position angebracht, die leicht mit Tokens
zugänglich ist.
Montieren Sie das Lesegerät bei einer Umgebungstemperatur von mindestens 5 °C.
Für die Montage eines RFID-Lesegeräts vom Typ CP-Z 2MF Aufputz sind folgende Schritte
durchzuführen:
- Markieren und bohren Sie Befestigungsbohrungen;
- Schließen Sie die Leitungen gemäß den Abbildungen 2 und 3 an das Lesegerät an. Wenn das Gerät
ordnungsgemäß angeschlossen ist, leuchtet die rote LED auf;
- Verwenden Sie ein UTP-Kabel (CAT 5e), um den Betrieb aus einer bestimmten Entfernung vom
Steuergerät sicherzustellen;
- Isolieren Sie die Leitungsübergänge;
- Bringen Sie das Lesegerät an und ziehen Sie die Halteschrauben fest.
4. BETRIEB DES LESEGERÄTS
Wenn das Lesegerät bereit ist, leuchtet die rote LED auf und zeigt an, dass das Lesegerät
ordnungsgemäß verbunden ist.
Wenn ein Mifare-Token in den Arbeitsbereich des Lesegeräts gebracht wird, wird dessen UID gelesen
und bei den Betriebsarten 2 und 3 erfolgt außerdem die Autorisierung und das Lesen zusätzlicher
Codes vom Token-Speicher. Wenn das Lesen erfolgreich war, erlischt die LED kurzzeitig.
Zu diesem Zeitpunkt erfolgt die Übertragung der gelesenen UID in den Betriebsarten 1 und 2 und
die Übertragung des gelesenen geschützten Speichersektors in der Betriebsart 3. Die Daten werden
über iButton- (Dallas Touch Memory), Wiegand-26- oder Wiegand-34-Protokoll an das Steuergerät
übertragen (je nach Auswahl bei der Konfiguration).
Die Konfiguration erfolgt über die kostenlose Software M3NConf.zip.
Das Lesegerät verfügt sowohl über eine interne als auch eine externe Anzeigensteuerung.
Interne Anzeigensteuerung:
- Die rote LED leuchtet dauerhaft, wenn sich kein Token im Arbeitsbereich des Lesegeräts befindet.
- Wenn ein Token in den Arbeitsbereich gebracht wird, geht die rote LED aus.
- Wenn das Token im Arbeitsbereich bleibt, bleibt die rote LED aus.
- Bei den Betriebsarten 2 und 3 geht die rote LED kurzzeitig aus und leuchtet dann wieder auf,
wenn sich ein uninitialisiertes Token dem Lesegerät nähert.
- Wenn das uninitialisierte Token im Arbeitsbereich bleibt, bleibt die rote LED an.
Externe Anzeigensteuerung:
- Erfolgt durch ein Steuergerät über das externe Steuerterminal RED oder über RS-485-Befehle.
- Wird eingeschaltet, wenn ein externes Steuersignal vom Steuergerät erkannt wird.
Hinweis: Bei den Betriebsarten 2 und 3 geht beim Lesen eines uninitialisierten Token die rote
LED kurzzeitig aus und leuchtet dann wieder auf.
DATA0
Common
DATA1
iButton
Common
iButton
Common
www.ironlogic.me
Rot
+12V
Schwarz
GND
Grün
D0
Weiß
D1
Gelb
RED
Abbildung 3. Zweck der Leitungen.
