Probe 2007.C Kurzanleitung Seite 2

Montage des Gerätes:

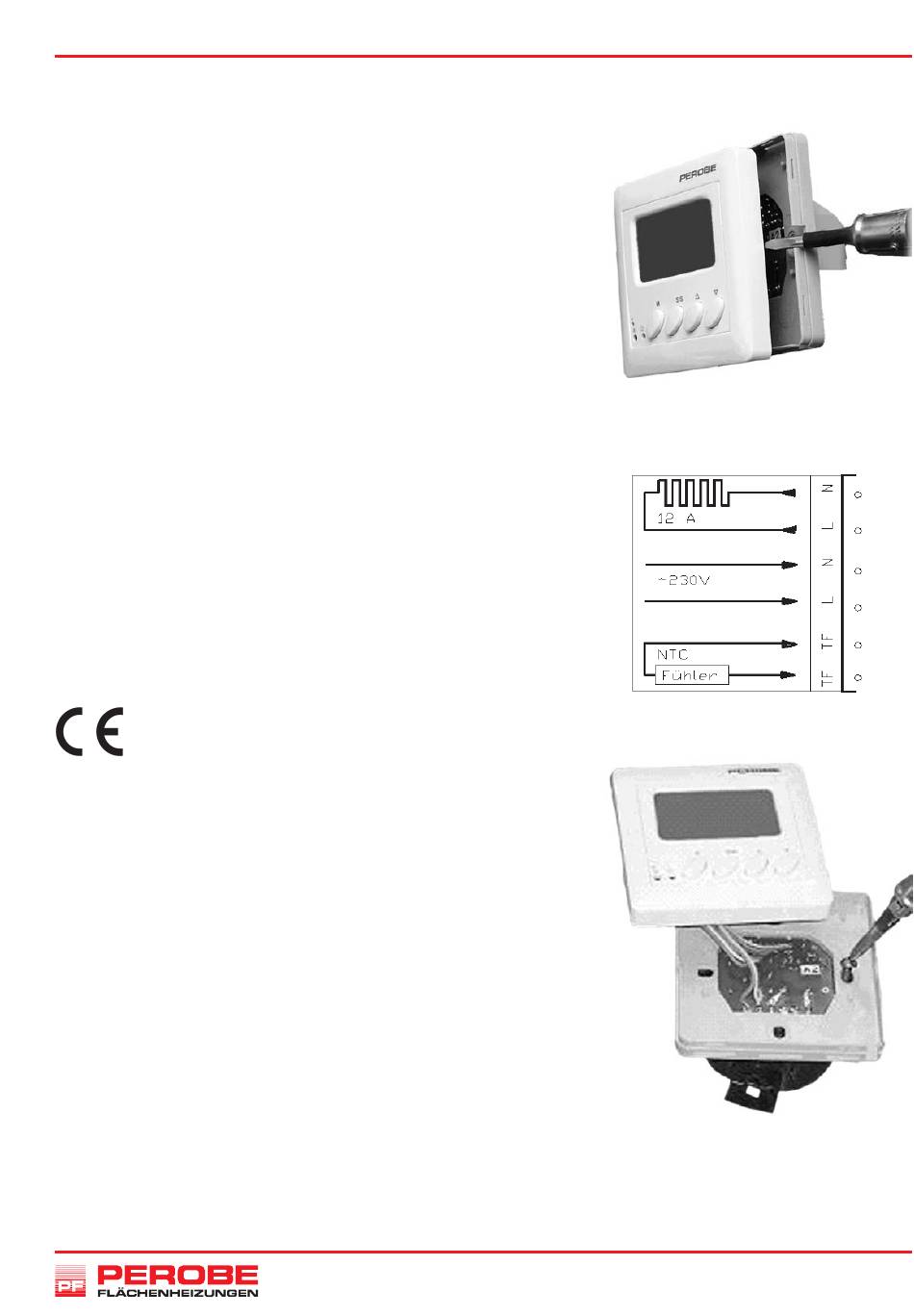

1. Der Regler besteht aus einem Ober- und Unterteil. Zum Öffnen des
Gerätes führen Sie den Schraubendreher in die seitliche Nut und
hebeln vorsichtig dass Gerät aus der Verankerung ohne das innenlie-
gende Kabel zu beschädigen (siehe Bild 1 u. 3).
2. Der Anschluss des Gerätes erfolgt auf der Rückseite (siehe Bild 2).
Die Klemmen sind am Gerät beschriftet und wie folgt belegt:
N Anschluss Heizmatte (Farbe je nach Typ).
L Anschluss Heizmatte (Farbe je nach Typ).
N Zuleitung Nullleiter (blau)
L Zuleitung Netzphase (schwarz oder braun)
TF Anschluss Fühler
TF Anschluss Fühler
Es darf nur der zur Uhr gehörende Fühler verwendet werden. Bei
Heizmatten mit Schutzumflechtung muss diese separat mit dem
Schutzleiter des Netzes (PE / Leiterfarbe grün-gelb) verbunden
werden.
3. Gerät in die Unterputz-Dose einschieben, ohne dabei die Anschluss-
leitungen an der Rückfront des Gerätes zu beschädigen. Dann mit der
mitgelieferten Schraube auf der Unterputzdose festschrauben (siehe
Bild 3).
4. Oberes Gehäuse wieder auf das untere Gehäuse seitlich einhängen
und wieder fest drücken bis das Gehäuse einrastet.
CE-Konformitätserklärung
Dieses Gerät entspricht der EU-Richtlinie für
elektromagnetische Verträglichkeit (89/336/EWG)
und Niederspannung (72/23/EWG).
Die Angaben über Lieferumfang, Aussehen, Leistung, Maße und Gewichte entsprechen den zum Zeitpunkt der Drucklegung vorhandenen Kenntnissen. Änderungen sind vorbehalten.
®
Am Vorderflöß 38
D - 33175 Bad Lippspringe
Temperaturregler
Bild 1
Bild 2
Bild 3
Telefon +49 52 52 96 63-0
Telefax +49 52 52 96 63-63
Typ 2007.C
