Model
of a Pressurized Water Reactor
Nuclear Power Plant
Type: EPR (1600 MW)
(Cardmodel Scale 1:800)
Modell
eines Kernkraftwerks
mit Druckwasserreaktor
Typ: EPR (1600 MW)
(Karton-Modell Maßstab 1:800)
Maquette
d'une centrale nucléaire
à eau pressurisée
Type : EPR (1 600 MW
)
(Échelle 1:800)
Painevesireaktorin
1/800
pienoismalli
Tyyppi: EPR (1600 mw)
(Mittakaava 1:800)
Werbung

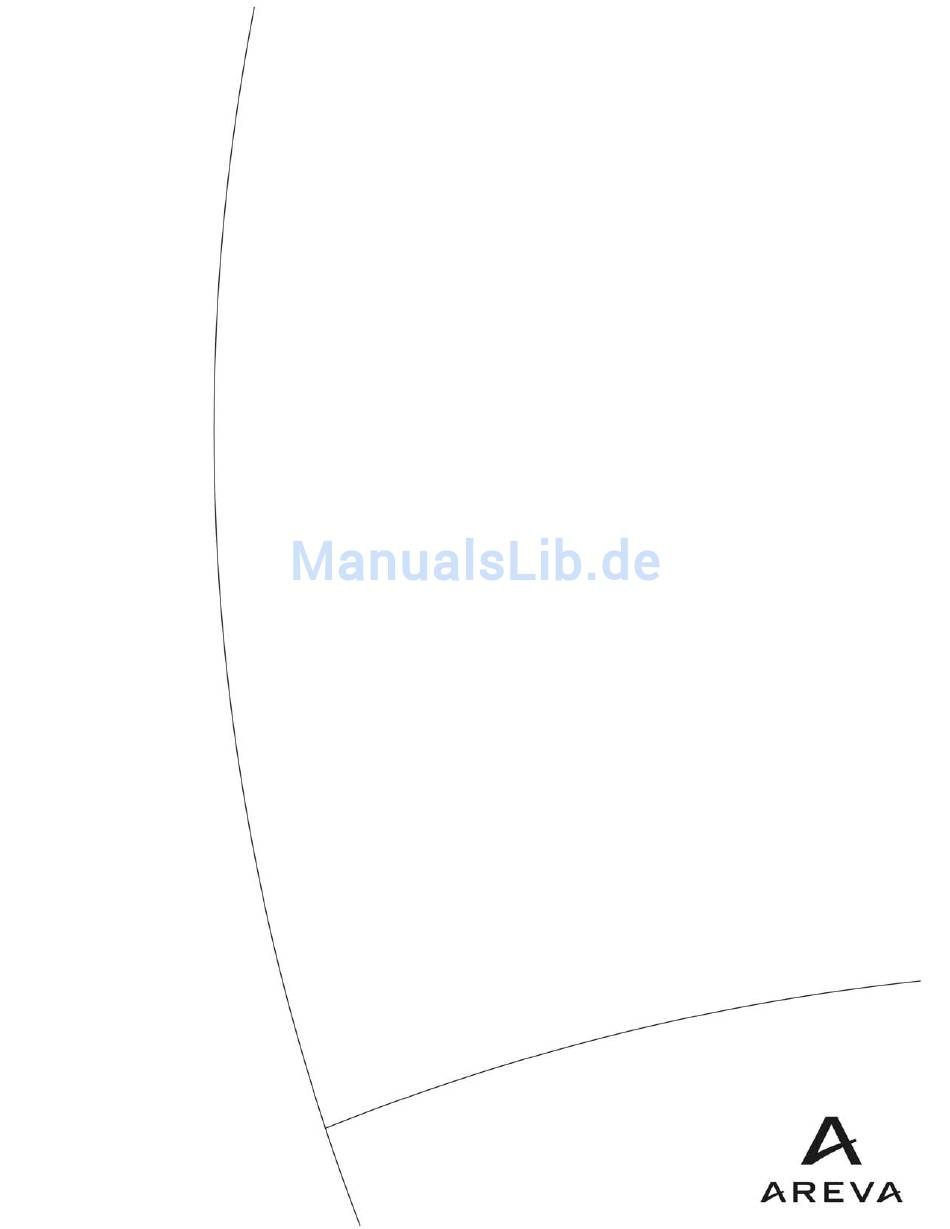

Inhaltszusammenfassung für AREVA EPR
- Seite 1 Type: EPR (1600 MW) (Cardmodel Scale 1:800) Modell eines Kernkraftwerks mit Druckwasserreaktor Typ: EPR (1600 MW) (Karton-Modell Maßstab 1:800) Maquette d'une centrale nucléaire à eau pressurisée Type : EPR (1 600 MW (Échelle 1:800) Painevesireaktorin 1/800 pienoismalli Tyyppi: EPR (1600 mw) (Mittakaava 1:800)
- Seite 2 A1 - General Overview • Gesamtübersicht • Vue générale • Kokonaiskuva 1:800 33, 34 35–37 29–32 6–16 18–22 1–5 43, 44 23, 24 41, 42 A2 - General Overview • Gesamtübersicht • Vue générale • Kokonaiskuva 35–37 6–16 18–22 1–5 33, 34 25–28...
- Seite 3 B1 - Turbine Building • Maschinenhaus • Salle des machines • Turbiinirakennus 1:800 B2 - Turbine Building • Maschinenhaus • Salle des machines • Turbiinirakennus 3a (6x) 3 (6x) 4a (6x) 4 (6x) 1 – 1h Optionally Wahlweise Au choix Vaihtoehtoisesti...
- Seite 4 C1 - Reactor Building • Reaktorgebäude • Bâtiment reacteur • Reaktorirakennus 1:800 15–15b 14–14b 13–13c 12–12c 9d (4x) 11–11b 9c (4x) 10–10c 9–9d 6b (3x) 9–16 6 + 6a 9 – 9b 4x9c + 4x9d 6 + 6a...
- Seite 5 D1 - Safeguard Building II + III • Sicherheitsgebäude II + III • Bâtiment des auxiliaires de sauvegarde II + III • Turvajärjestelmärakennus II + III Access building • Zugangsgebäude • Tour d'accés • Sisäänkäyntirakennus 1:800 24g/h (3x) 24–24h...
- Seite 6 D2 - Safeguard Building I + IV • Sicherheitsgebäude I + IV • Bâtiment des auxiliaires de sauvegarde I + IV • Turvajärjestelmärakennus I + IV 1:800 26–26e 26–26e 30–30e 30–30e...
- Seite 7 D3 - Fuel Pool Bulding • Brennelementbeckengebäude • Bâtiment combustible • Polttoainealtaanrakennus 1:800 D4 - Vent Stack • Fortluftkamin • Cheminée • Savupiippu 37a, 37b 37–37b 35e/f 36–36b 36a, 36b 35–35b 35, 35a...
- Seite 8 D5 - D6 - Reactor Auxiliary Building • Reaktorhilfsanlagengebäude • Radioactive Waste Processing Building • Aufbereitungsgebäude Bâtiment des auxiliaires nucléaires • Reaktoriapurakennus für radioaktive Abfälle • Bâtiment de traitement des effluents • Radioaktiivisen jätteen käsittelylaitos 1:800 E1 - Emergency Diesel Generator Building • Notstromdieselgebäude I + II •...
- Seite 9 E2 - Switchgear Building • Schaltanlagengebäude • Bâtiment des tableaux électriques • Kytkinrakennus 1:800 E3 - Office Building • Büro- und Sozialgebäude • Bâtiment administratif • Toimisto- ja sosiaalitilarakennus 43, 43a 43, 43a 44, 44a 43c (2x) 44–44c 43, 43a...
- Seite 10 (environ 120 g/m²). Ne sélectionnez pas l’option d'impression « ajuster la page au format papier ». Suositelemme tulostusta Offset – paperille, jonka paksuus on 0.12 mm (~120 g/m²). Käytä tulostamiseen muuta vaihtoehtoa kuin ”Sovita paperikokoon". FRAMATOME ANP An AREVA and Siemens company Model Design: Thomas Pleiner Published and Copyright (2004): Framatome ANP GmbH P.O.
- Seite 11 Nuclear Power Plant with Pressurized Water Reactor - Type: EPR (1600 MW) - Plant: Olkiluoto 3, Finland Scale 1:800 Published and Copyright (2004): Framatome ANP GmbH - P.O.Box 3220 - D-91050 Erlangen Bogen/Sheet 1...
- Seite 12 24g (3x) 24h (3x) 25 – 25d Nuclear Power Plant with Pressurized Water Reactor - Type: EPR (1600 MW) - Plant: Olkiluoto 3, Finland Scale 1:800 Published and Copyright (2004): Framatome ANP GmbH - P.O.Box 3220 - D-91050 Erlangen Bogen/Sheet 2...
- Seite 13 Vier Schlitze einschneiden / Make four slots 25 – 25 d 23 – 23g Nuclear Power Plant with Pressurized Water Reactor - Type: EPR (1600 MW) - Plant: Olkiluoto 3, Finland Scale 1:800 Published and Copyright (2004): Framatome ANP GmbH - P.O.Box 3220 - D-91050 Erlangen...
- Seite 14 38 – 38d Nuclear Power Plant with Pressurized Water Reactor - Type: EPR (1600 MW) - Plant: Olkiluoto 3, Finland Scale 1:800 Published and Copyright (2004): Framatome ANP GmbH - P.O.Box 3220 - D-91050 Erlangen Bogen/Sheet 4...
- Seite 15 Dieses Feld auf 0,25 mm starken Karton kleben Nuclear Power Plant with Pressurized Water Reactor - Type: EPR (1600 MW) - Plant: Olkiluoto 3, Finland Scale 1:800 Published and Copyright (2004): Framatome ANP GmbH - P.O.Box 3220 - D-91050 Erlangen...
- Seite 16 40n (3x) 176f 40o (3x) 40n (3x) Nuclear Power Plant with Pressurized Water Reactor - Type: EPR (1600 MW) - Plant: Olkiluoto 3, Finland Scale 1:800 Published and Copyright (2004): Framatome ANP GmbH - P.O.Box 3220 - D-91050 Erlangen Bogen/Sheet 6...
