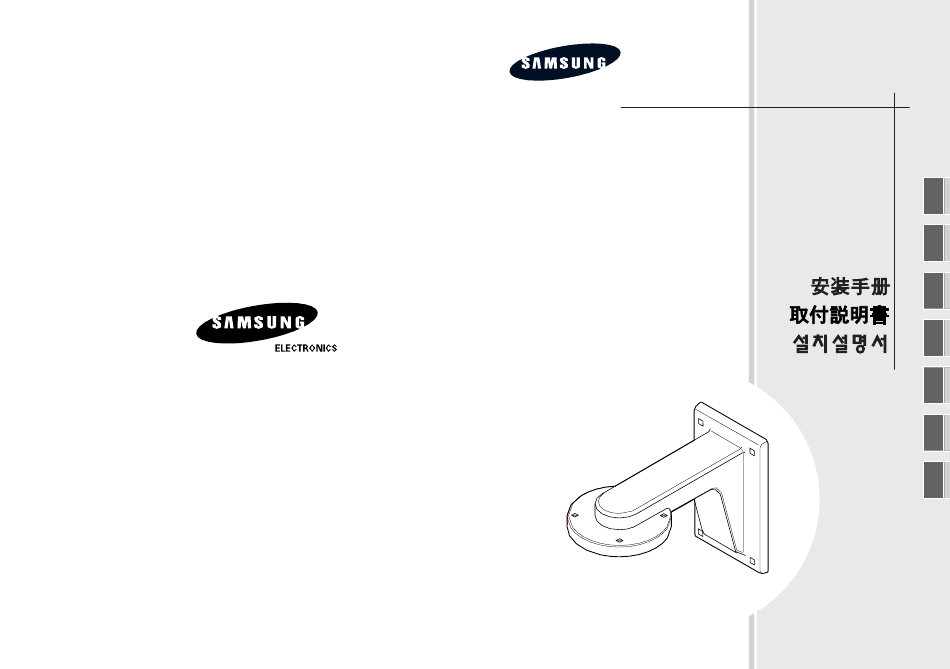

Samsung SADT-100WM Installationshandbuch
Verwandte Anleitungen für Samsung SADT-100WM
Inhaltszusammenfassung für Samsung SADT-100WM
-
Seite 5: Zusammenfassung
Zusammenfassung Installation Der Wandadapter (SADT-100WM) dient zur Installation der Wählen Sie eine Position, die das vierfache Gesamtgewicht (ca. 32 Smartdome Camera (Innenraum- oder Außengehäuse) auf kg) des zu installierenden Produktes tragen kann. Wänden. Benutzen Sie die Rückplatte, um die Stellen für die M10- Ankerbolzen/-muttern an der Wand zu kennzeichnen. - Seite 6 Befestigen Sie die Rückplatte mit sechs Schrauben am Nehmen Sie die Abdeckplatte vom Gehäuseoberteil ab, indem Sie die Wandadapter (M3xL6). (Achten Sie darauf, dass die Dichtung zwei Schrauben entfernen und in Kontakt mit dem Wandadapter bleibt.) befestigen Sie die Dichtung, um das Gehäuse wasserdicht zu Schraube (BH M4 X L22) machen.
-
Seite 7: Produktspezifikationen
Produktspezifikationen Verwendungsort: Innenräume oder im Freien Ort der Installation: Wand oder eine vertikale Struktur Äußere Abmessungen: Siehe Diagramm Gewicht: 800 g Material: Aluminium Geeigneter Temperaturbereich: - 40°~ 50°C Geeigneter Luftfeuchtigkeitsbereich: 0 ~100% Zubehör Dichtung ..........1 Rückplatte ........... 1 Schraube (FH M3 x L6) ...... 6 Schraube (BH M4 x L22) .... - Seite 14 • • • • • • • •...
- Seite 16 ° °...
- Seite 17 WALL MOUNT ADAPTOR(SADT-100WM) SMARTDOME CAMERA OUTDOOR HOUSING WALL MOUNT ADAPTOR BACK PLATE CORNER MOUNT ADAPTOR (SADT-110CM) POLE MOUNT ADAPTOR(SADT-100PM) WALL MOUNT ADAPTOR OUTDOOR HOUSING SMARTDOME CAMERA WALL MOUNT ADAPTOR CORNER MOUNT ADAPTOR(SADT-110CM) POLE MOUNT ADAPTOR (SADT-100PM) PG-13.5...
- Seite 18 HOUSING DUMMY BACK PLATE WALL MOUNT ADAPTOR PLATE SCREW2 GASKET WALL MOUNT ADAPTOR GASKET (BH M4 x L22) GASKET HOUSING TAPPING HOLE BOSS WALL MOUNT ADAPTOR BOSS HOUSING SCREW(BH M4 HOUSING ADAPTOR WALL MOUNT ADAPTOR HOUSING HOUSING ADAPTOR ADAPTOR SILICON SEALANT...
- Seite 19 size 800g -40°C ~ 50°C 0 ~ 100% ..........1 ........1 (FH M3 x L6) ......6 (BH M4 x L22) ...... 4 (PG-13.5) ....2...
- Seite 22 제품규격 사용 장소 : 실내 또는 실외 설치 장소 : 벽 또는 수직 구조물 외형 size : 그림 참조 무 게 : 800g 재 질 : 알루미늄 사용 온도 : -40°C~50°C 사용 습도 : 0~100% 부속품 GASKET ....... 1 BACK PLATE ......1 SCREW(FH M3×L6) ....
