Epson ELPLX01 Bedienungsanleitung
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Verwandte Anleitungen für Epson ELPLX01
Inhaltszusammenfassung für Epson ELPLX01

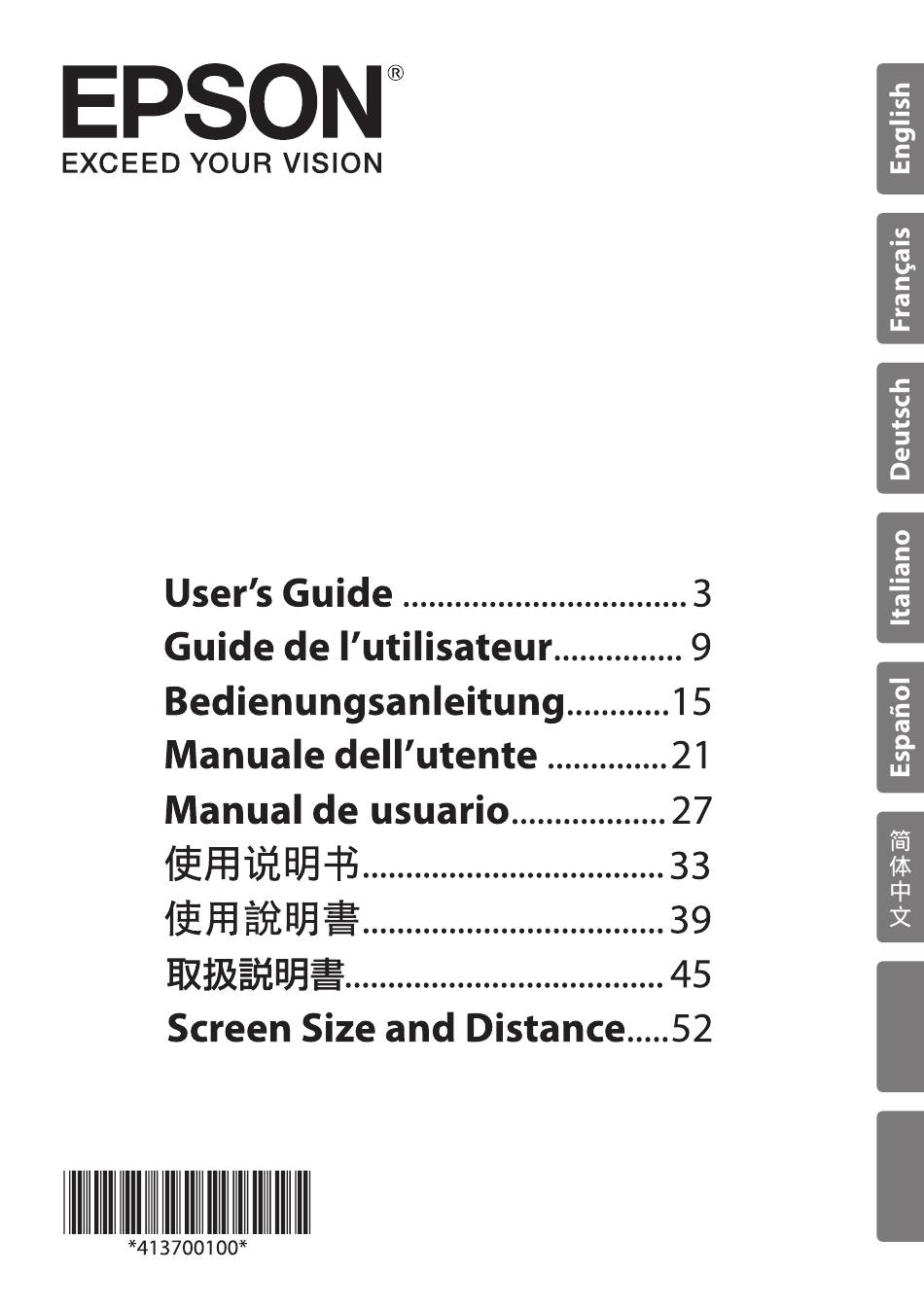

- Seite 1 ELPLX01 ELPLX01W 繁 體 中 文 日 本 語...
-
Seite 15: Sicherheitsanweisungen
Liste mitgelieferter Teile Überprüfen Sie die folgende Liste, um sich zu vergewissern, dass alle Teile mitgeliefert wurden. Wenden Sie sich bitte an Ihren Händler, falls etwas fehlt oder beschädigt ist. Y Objektiv (Mit Objektivabdeckungen (2 Arten)) Y Bedienungsanleitung (dieses Handbuch) Sicherheitsanweisungen Lesen Sie diese Anleitung und die mit dem Projektor gelieferte Bedienungsanleitung sorgfältig, damit Sie das Gerät ordnungsgemäß... - Seite 16 Gefahr v Entfernen Sie bei der Projektion die Objektivabdeckung von der Vorderseite der Objektiveinheit. v Bevor Sie das Objektiv einsetzen, prüfen Sie die Projektor-Modellnummer. Wenn das Objektiv in einen anderen als den angegebenen Projektor eingesetzt wird, kann das Objektiv oder der Projektor beschädigt werden.
-
Seite 17: Entfernen Und Anbringen Des Objektivs
Entfernen und Anbringen des Objektivs Je nach verwendetem Projektor können Schritte und Abbildungen von den Erläuterungen abweichen. Lesen Sie die mit dem Projektor gelieferte Bedienungsanleitung. Anbringen Gefahr vZiehen Sie zunächst den Netzstecker aus der Steckdose, bevor Sie das Objektiv anbringen. vDer Projektor sollte beim Anbringen des Objektivs nicht so stehen, dass die Gehäuseöffnung nach oben gerichtet ist. - Seite 18 Halten Sie das Objektiv beim Ansetzen an das Weißer Kreis Gehäuse so, dass der weiße Kreis oben ist. Während Sie das Objektiv festhalten, halten Sie den Verriegelungshebel fest und drehen Sie ihn im Uhrzeigersinn, bis das Objektiv verriegelt ist. Prüfen Sie, dass sich das Objektiv nicht abnehmen lässt. Objektivkalibrierung Kalibrieren Sie das Objektiv nach der Auswechslung so, dass der Projektor die Objektivposition und den Einstellbereich richtig beziehen kann.
- Seite 19 Entfernen Gefahr Nachdem Sie das Objektiv angebracht haben, entfernen Sie es möglichst selten. Wenn Staub und Schmutz in das Projektorinnere gelangen, wird dadurch die Projektionsqualität gemindert, und es können Fehlfunktionen auftreten. Vorgehen Während Sie das Objektiv halten, halten Sie den Verriegelungshebel fest und drehen Sie ihn gegen den Uhrzeigersinn, bis das Objektiv entriegelt ist.
-
Seite 20: Leinwandgröße Und Projektionsabstand
Wenn Sie die Verzerrungsanpassung durchführen, ändert sich die Größe der Anzeige. v Objektivversatz v Trapezkorrektur Dieses Produkt ist ein Fixfokusobjektiv. Die Zoomfunktion wird nicht unterstützt. Technische Daten Produktbezeichnung: ELPLX01/ELPLX01W Brennweite: 5,8 mm Blendenzahl: 1,9 Betriebstemperatur : 0 bis +45°C (keine Kondensation) Lagerungstemperatur : -10 bis +60°C (keine Kondensation) Gewicht: ca. - Seite 52 Screen Size and Distance Screen/Écran/Leinwand/Schermo/ / / スクリーン ＝ × Center of lens/Centre de l'objectif/Objektivmitte/ Centro dell’obiettivo/Centro del objetivo/ レンズ中心 Inch Size Projection distance Pouces Taille Distance de projection Zoll Größe Projektionsabstand Pollici Dimensioni Distanza di proiezione Pulg Tamaño Distancia de proyeccion 型...
- Seite 53 From the screen to the edge of the lens unit Depuis l'écran jusqu'au bord de l'unité d'objectif Von der Leinwand bis zur Objektivkante Dallo schermo al bordo dell'unità obiettivo De la pantalla al borde de la unidad de la lente スクリーンからレンズユニット先端まで...
- Seite 57 [Unit:mm]...
- Seite 58 f EB-L1405U/L1300U/L1200U/L1100U CB-L1405U/L1300U/L1200U/L1100U Pro L1405U/L1300U/L1200U/L1100U [Unit:mm] f EB-G7905U/G7900U/G7500U/G7400U/G7200W/G7000W CB-G7905U/G7900U/G7500U/G7400U/G7200W/G7000W Pro G7905U/G7500U/G7400U/G7200W/G7000W EB-G7805/G7800/G7100 CB-G7805/G7800/G7100 Pro G7805/G7100 [Unit:mm]...
- Seite 68 Printed in China XX.XX-.XX(XXX)
