JET TOOLS JAT-121-EU Bedienungsanleitung
Druckluft-schlagschrauber
Inhaltszusammenfassung für JET TOOLS JAT-121-EU

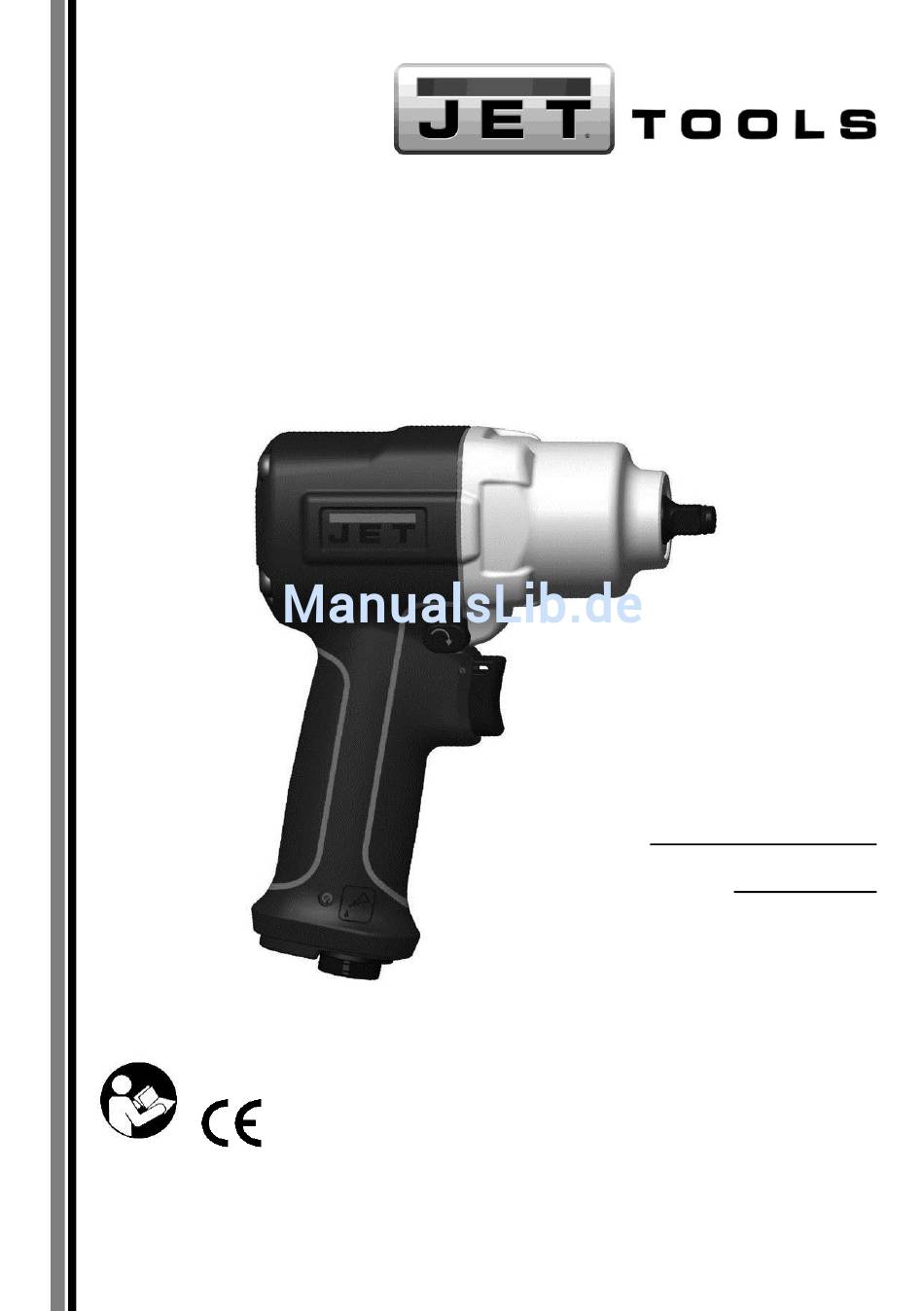

- Seite 1 Druckluft-Schlagschrauber JAT-121-EU Bedienungsanleitung und Teileliste JAT-121-EU Ausgabe 2 (EU) 02/2016...
- Seite 2 CE-Konformitätserklärung Déclaration de conformité CE Produkt / Produit: 1/2" Druckluft-Schlagschrauber 1/2" Boulonneuse pneumatique JAT-121-EU Marke / Marque: JET TOOLS Hersteller / Fabricant: JPW (Tool) AG, Tämperlistrasse 5, CH-8117 Fällanden, Switzerland Wir erklären hiermit, dass dieses Produkt der folgenden Richtlinie entspricht Par la présente, nous déclarons que ce produit correspond aux directives suivantes...
- Seite 3 JET TOOLS...
-
Seite 4: Sicherheitshinweise
Sicherheitshinweise Allgemeine Warnungen zu krebserregend gelten, Geburtsfehler verursachen oder die Fortpflanzungsfähigkeit Druckluftwerkzeugen beeinträchtigen. Hier einige Beispiele für Vor Montage und Inbetriebnahme muss das solche chemischen Stoffe: gesamte vorliegende Handbuch vollständig • Blei in Bleianstrich. durchgelesen und verstanden werden. • Kristallines Siliziumdioxid aus Ziegelsteinen, Alle Warnhinweise an dem Werkzeug und im Zement und andere für den Bau verwendeten vorliegenden... - Seite 5 25. Unbefugte müssen ebenso wie Kinder vom mit Gewinde ausgelegt. Jemand der mit dem Arbeitsbereich ferngehalten werden. korrekten Gebrauch sicheren Bedienung eines druckluftbetriebenen 26. Der Arbeit uneingeschränkte Schlagschraubers nicht vertraut ist, darf das Aufmerksamkeit zu widmen. Umherschauen, Werkzeug erst bedienen, wenn er eine JET TOOLS...
- Seite 6 geeignete Schulung erhalten 38. Buchse, Antrieb oder Antriebserweiterung erforderlichen Kenntnisse erworben hat. während des Betriebs niemals mit der Hand festhalten. 36. Nur Schlagbuchsen verwenden, einwandfreiem Zustand sind. Buchsen, die 39. Sicherstellen, dass das Werkstück fixiert ist nicht in einwandfreiem Zustand sind, können und beim Betrieb des Schlagschraubers nicht verminderter Schlagkraft...
-
Seite 7: Informationen Zum Vorliegenden Handbuch
Informationen zum vorliegenden Handbuch Das vorliegende Handbuch wird von JPW (TOOL) AG bereitgestellt und behandelt den sicheren Betrieb sowie die Wartungsvorgänge für die druckluftbetriebenen Schlagschrauber der Modelle JAT-121-EU von JET TOOLS. Das Handbuch enthält Anweisungen zu Sicherheitsmaß nahmen, allgemeinen Vorgängen, Wartungsvorgängen und Teilelisten. -
Seite 8: Werkzeugspezifikationen
Werkzeugspezifikationen Modellnummer JAT-121-EU Vierkant 1/2" Max. Schraubengröß e 3/4" Amboss-Haltertyp Krampe Schlagmechanismus Doppelhammer Max. Drehmoment 1017 Nm Betriebsdrehmoment 68- 746 Nm Leerlaufdrehzahl 8500 U/min Schläge pro Minute 1200 Durchschnittlicher 190 l/min Luftverbrauch Lufteinlass 1/4" NPT Innendurchmesser 3/8" Druckluftschlauch Benötigter Luftdruck 6.2 bar... -
Seite 9: Einrichtung Und Montage
Methoden oder Werkzeuge verwenden. Die Druckluftleitung freiblasen, um etwaige Verunreinigungen oder Feuchtigkeit Den Trigger-Schalter loslassen, um den entfernen. Anschließ end Schlagschrauber anzuhalten. Druckluftzuführschlauch an das Werkzeug anschließ end. Den Luftdruck auf 6.2 bar Mutter oder Schraube anziehen: einstellen. JET TOOLS... -
Seite 10: Wartung
Die Mutter so weit wie möglich von Hand niedriger Leistung und ohne Last laufen anziehen. lassen, damit sich das Werkzeug im gesamten Werkzeug verteilen kann. Vorwärtsdrehung wählen. Nach Abschluss der Arbeiten mit dem Buchse über der Mutter platzieren, Griff gut Druckschrauber Druckluftschlauch festhalten und die andere Hand oben auf... -
Seite 11: Allgemeine Informationen Zum Druckluftwerkzeug
Leistung des Druckluftkompressors ist zu gering. In beiden Fällen resultiert die Weiterverwendung in einer Beschädigung des Werkzeugs. Werkzeugdruck JET TOOLS Druckluftwerkzeuge arbeiten mit einem bei Betrieb am Werkzeug gemessenen Luftdruck von 4.8 bis 6.9 bar. Sofern nicht anders angegeben, den das Werkzeug auf 6.2 bar einstellen. - Seite 12 Schmierung Recycling Ein Leichtöl mit Rostschutzkomponente wie Schützen Sie die Umwelt. Das Werkzeug beispielsweise SAE #10 verwenden. Viele JET beinhaltet Materialien, die zurückgewonnen bzw. TOOLS Druckluftwerkzeuge verfügen über wiederverwertet werden können. Geben Sie das integrierte Ö lvorratsbehälter, die stets gefüllt sein Werkzeug nach Verstreichen...
- Seite 13 Fehlersuche bei Schlagschraubern der Modelle JAT-121-EU Das Zerlegen des Werkzeugs muss von dafür qualifiziertem Wartungspersonal durchgeführt werden. Problem Mögliche Ursache Abhilfe Werkzeug startet nicht. Druckluftventil geschlossen oder Ventil öffnen; Hinternisse versperrt. entfernen. Schmutz oder Werkzeug mit Gummilösungsmittel Gummiablagerungen von den spülen.
- Seite 14 Sicherstellen, dass die korrekten Anschlüsse/Kupplungen verwendet werden. Schmutz oder Werkzeug mit Gummilösungsmittel Gummiablagerungen von den spülen. Bauteilen entfernen. Luftfilter am Kompressor prüfen und reinigen. Auß enflächen des Werkzeugs reinigen. Ist das Problem nicht behoben, zerlegen, reinigen und internen Teile schmieren. Rotorflügel sind abgenutzt.
- Seite 15 JAT-121-EU, 1/2"-Schlagschrauber – Explosionszeichnung JET TOOLS...
- Seite 16 JAT-121-EU, 1/2"-Schlagschrauber – Teileliste Index Teile-Nr. Beschreibung Index Teile-Nr. Beschreibung JAT121-01 Motorgehäuse JAT121-27 Zylinderbaugruppe JAT121-02 Umkehrventil JAT121-28 Rotor JAT120-03 O-Ring S16 NBR ø15,5x1,5 JAT121-29 Rotorflügel O-Ring AS016 NBR JAT121-30 Federstift ø 2,5x10 JAT120-04 ø 15,6x1,78 JAT121-31 Vordere Endplatte JAT121-05 Drosselventilsitz...
- Seite 17 JET TOOLS...
