Technaxx
* Gebrauchsanleitung

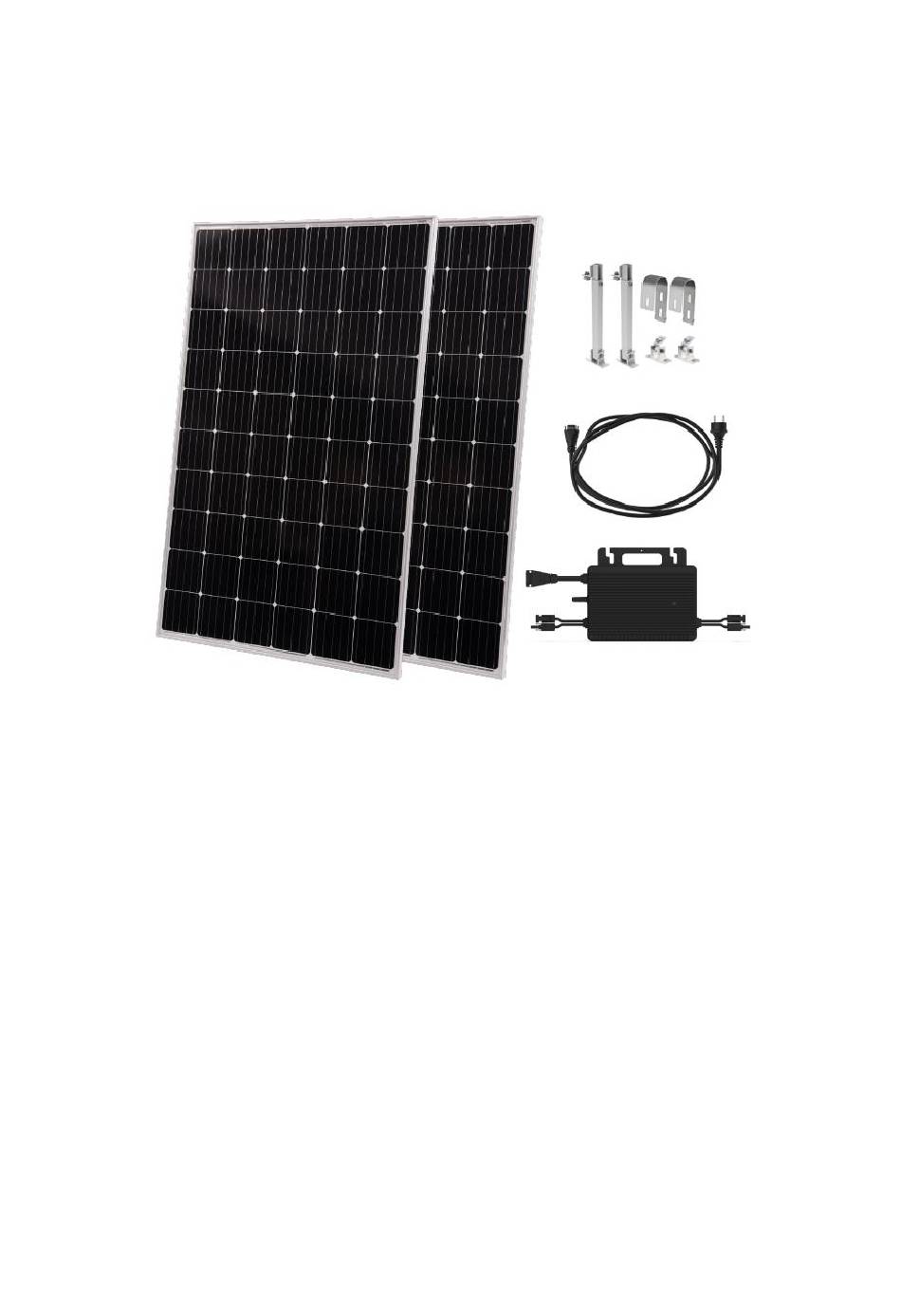

Solar Balkonkraftwerk 600W WiFi TX-271
Bevor Sie das Gerät zum ersten Mal benutzen, lesen Sie bitte die
Gebrauchsanweisung und die Sicherheitshinweise sorgfältig durch.
Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit
eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels
Erfahrung oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch
eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr
Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um
sicherzustellen, dass sie nicht mit diesem Gerät spielen.
Bewahren Sie diese Gebrauchsanleitung zum späteren Nachschlagen oder zur
gemeinsamen Nutzung des Produkts sorgfältig auf. Dasselbe gilt für das
Originalzubehör für dieses Produkt. Im Falle einer Garantie wenden Sie sich bitte an
den Händler oder das Geschäft, in dem Sie das Produkt gekauft haben.
Genießen Sie Ihr Produkt. * Teilen Sie Ihre Erfahrungen und Meinungen auf
einem der bekannten Internetportale.
1
Modell: TX-271; Artikel Nr. 5118; 10/2023
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Technaxx TX-271
Inhaltszusammenfassung für Technaxx TX-271
- Seite 1 Originalzubehör für dieses Produkt. Im Falle einer Garantie wenden Sie sich bitte an den Händler oder das Geschäft, in dem Sie das Produkt gekauft haben. Genießen Sie Ihr Produkt. * Teilen Sie Ihre Erfahrungen und Meinungen auf einem der bekannten Internetportale. Modell: TX-271; Artikel Nr. 5118; 10/2023...
-
Seite 2: Inhaltsverzeichnis
Anschluss des Mikrowechselrichters .. 9 Support ..........22 Anschluss des Solarmodul (DC- Pflege und Wartung ......22 Anschluss) ........10 Konformitätserklärung ...... 22 Anschluss des Mikrowechselrichters an das AC-Netz (AC-Anschluss) ... 10 Entsorgung ........22 Montage ........... 11 Modell: TX-271; Artikel Nr. 5118; 10/2023... -
Seite 3: Wichtige Hinweise Zum Start
Warnung Vorsicht, Gefahr eines Stromschlags. Vorsicht, heiße Oberfläche Änderungen der technischen Daten ohne Vorankündigung vorbehalten - bitte vergewissern Sie sich, dass Sie die neueste Gebrauchsanleitung verwenden, die Sie auf der Website des Herstellers finden. Modell: TX-271; Artikel Nr. 5118; 10/2023... -
Seite 4: Anmerkung
Verbrennungen zu verringern, berühren Sie das Gehäuse des Mikrowechselrichters nicht. ⚫ Quetschen und knicken Sie das Netzkabel nicht, ziehen Sie es nicht über scharfe Kanten oder heiße Oberflächen; verwenden Sie das Netzkabel nicht zum Tragen. Modell: TX-271; Artikel Nr. 5118; 10/2023... - Seite 5 Stromversorgung abgeschaltet und gegen Wiedereinschalten gesichert ist. Vorsicht, heiße Oberfläche! ⚫ Die Oberfläche des Mikrowechselrichter kann sehr heiß werden. Die Berührung der Oberfläche kann zu Verbrennungen führen. ⚫ Montieren Sie den Mikrowechselrichter so, dass eine versehentliche Modell: TX-271; Artikel Nr. 5118; 10/2023...
-
Seite 6: Bestimmungsgemäße Verwendung
Gebrauchsanleitung, dass diese Person mit den Sicherheitsanforderungen, Kühlsystemen und EMV vertraut ist und dass diese Person befugt ist, Geräte, Systeme und Stromkreise gemäß den bestehenden Sicherheitsverfahren mit Strom zu versorgen, zu erden und anzuschließen. Der Mikrowechselrichter, das Zubehör Modell: TX-271; Artikel Nr. 5118; 10/2023... -
Seite 7: Haftungsausschluss
Systeme dürfen nur von qualifiziertem Personal in Betrieb genommen und betrieben werden. Haftungsausschluss ⚫ Technaxx Deutschland ist in keinem Fall haftbar/verantwortlich für direkte, indirekte, zufällige, besondere Folgegefahren für Eigentum oder Leben, unsachgemäße Lagerung, was auch immer aus oder im Zusammenhang mit dem Gebrauch oder Missbrauch ihrer Produkte entsteht. -
Seite 8: Einzelheiten Des Produkts
1x Halterung TX-246 1x Anschlusskabel 5m 1x (2x) Solarmodul für 600W für 2 Solarmodule 1x Gebrauchsanleitung Produktübersicht PV-Mikro-Wechselrichter 800W HMS-800W-2T 1 AC-Anschluss an Steckdose (BC05) Antenne (WiFi) 2 Montageloch DC-Anschluss Solarmodul (MC4) 3 Erdungsanschluss LED-Anzeige Modell: TX-271; Artikel Nr. 5118; 10/2023... -
Seite 9: Vorbereitung
Wieland Steckerverbindung empfohlen. Eine Schuko/Typ13-Stecker Verbindung mit einer Schuko/Typ13-Steckdose ist ebenfalls möglich. VORSICHT! Beachten Sie bei der Installation alle örtlichen Vorschriften und Einschränkungen. VORSICHT! Der externe Schutzleiter wird über einen AC-Anschluss mit der Schutzleiterklemme des Mikrowechselrichters verbunden. Schließen Sie Modell: TX-271; Artikel Nr. 5118; 10/2023... -
Seite 10: Anschluss Des Solarmodul (Dc-Anschluss)
Steckverbindungen nicht in einer Wasserpfütze liegen können. Zum Anschluss des Mikrowechselrichters und des Anschlusskabels kann je nach Liefervariante das vorkonfektionierte AC-Stecksystem in Kombination mit einem AC-Kabel und einer konfektionierten BC05 IP68-Anschlussbuchse. Bei Montage eines Wieland-Steckers Modell: TX-271; Artikel Nr. 5118; 10/2023... -
Seite 11: Montage
⚫ Das Solarmodul (bis 19kg) sollte auf Bodenebene oder mittig auf einem Flachdach positioniert sein. ⚫ Geeignet ist eine Halterung für die Montage auf Bitumen, Beton, im Garten auf dem Rasen oder der Terrasse. ⚫ Die Beschwerung ist nach dem Gelände IV (Stadtgebiet), bei denen mindestens Modell: TX-271; Artikel Nr. 5118; 10/2023... - Seite 12 Nachbarn entfernt sein. Die maximale Neigung des Untergrundes darf 5° betragen. ⚫ Eine Betonplatte sollte 9kg wiegen. ⚫ Prüfe, ob die Statik des Aufstellortes für die Photovoltaikanlage geeignet ist. Technaxx Deutschland übernimmt keine Haftung für die Eignung Deines Aufstellortes. Beschwere Deine Halterung unter Berücksichtigung des individuellen Wohnorts nachfolgenden Angaben.
-
Seite 13: Fassade
2 Minuten mit der Einspeisung (Netzsynchronisation). Die Status-LED zeigt die Grundfunktion an. Sie können die Einspeiseleistung mit einem geeigneten Steckdosen-Energiemessgerät* überprüfen (*muss für Außeneinsatz wasserdicht sein!). 4. Wenn Sie einen Einspeisezähler installiert haben, können Sie damit auch die aktuelle Einspeiseleistung bzw. Energie überprüfen. Modell: TX-271; Artikel Nr. 5118; 10/2023... -
Seite 14: Wifi-Konfiguration
3. Zurück auf der Hauptseite, drücken Sie auf "+", um eine neue Anlage zu erstellen. Folgen Sie den Anweisungen in der APP, um eine Anlage zu erstellen. Folgen Sie der APP, um die erforderlichen Informationen einzugeben. Modell: TX-271; Artikel Nr. 5118; 10/2023... -
Seite 15: Webseite
• Enter account = Anmeldekonto, von der App erstellter Benutzername. • Enter password = Passwort, erstellt für die App-Anmeldung. Hinweis: Für die erste Registrierung und Konfiguration müssen Sie mit dem Hoymiles-DTU-WLAN-Access-Point per APP verbunden sein. Modell: TX-271; Artikel Nr. 5118; 10/2023... -
Seite 16: Led-Status
Netz überschreitet / unterschreitet den Spannungs- / Frequenzbereich des Mikrowechselrichters. Wenn die LED keine Funktion anzeigt oder ausgeschaltet bleibt, ist die häufigste Ursache, dass keine Verbindung zum Solarmodul besteht oder die Spannung des Solarmoduls weit unter der Startspannung liegt. Modell: TX-271; Artikel Nr. 5118; 10/2023... -
Seite 17: Fehlersuche Und -Behebung
Solarmodulen durchgeführt werden. Verwenden Sie zur Reinigung keine Lappen oder ätzenden Produkte, die Teile des Geräts angreifen oder elektrostatische Aufladungen verursachen könnten. Vermeiden Sie provisorische Reparaturen. Alle Reparaturen sollten nur mit Originalersatzteilen durchgeführt werden. Modell: TX-271; Artikel Nr. 5118; 10/2023... -
Seite 18: Technische Spezifikationen
0,8 führend..0,8 verzögert Harmonische Verzerrung des Ausgangsstroms ≤3% Effizienz, Sicherheit und Schutz CEC gewichtete Effizienz 96,70% MPPT-Nennwirkungsgrad 99,80% Nächtliche Leistungsaufnahme (mW) <50 Mechanische Daten Temperaturbereich der Umgebung (°C) -40~+65 Temperaturbereich bei Lagerung (°C) -40~+85 Modell: TX-271; Artikel Nr. 5118; 10/2023... -
Seite 19: Anhang
Iz gibt die Strombelastbarkeit der Leitung an, welche größer als die Summe des Bemessungsstroms der Schutzeinrichtung (Leitungsschutzschalter in Ampere) und der Stromerzeugungsanlage (Leistung in Ampere) sein sollte. Sowohl Iz und Ig können der folgenden Tabelle für den unten aufgeführten beispielhaften Anwendungsfall entnommen werden. Modell: TX-271; Artikel Nr. 5118; 10/2023... -
Seite 20: Belastbarkeit Von Kupferleitungen
1,5mm , was die Leitung in einem typischen deutschen Haushalt widerspiegelt. Bei größerem Querschnitt oder einem anderen Leitungstyp ist die zulässige Strombelastbarkeit abweichend, sodass diese separat, entsprechend der DIN VDE 0298-4 zu betrachten ist. Modell: TX-271; Artikel Nr. 5118; 10/2023... -
Seite 21: Ermittlung Der Leitungsreserve
⚫ Schließe die Mini-Solaranlage ausschließlich an eine fest angeschlossene Steckdose, niemals an eine Mehrfachsteckdose an. ⚫ Sollten bei Ihnen noch ältere Schraubsicherungen verbaut sein, tauschen Sie diese zwingend von 16A auf die nächstkleinere Sicherung aus. Modell: TX-271; Artikel Nr. 5118; 10/2023... -
Seite 22: Support
Reinigen Sie das Gerät nur mit einem trockenen oder leicht angefeuchteten, fusselfreien Tuch. Verwenden Sie keine Scheuermittel, um das Gerät zu reinigen. Konformitätserklärung Die EU-Konformitätserklärung kann unter der Adresse www.technaxx.de/ (in der unteren Leiste "Konformitätserklärung") angefordert werden. Entsorgung Entsorgung der Verpackung. Entsorgen Sie die Verpackung sortenrein.
