Montage Der Lüfterflügel Und Sicherheitsgitter - Steba VT 4 Gebrauchsanweisung

Lüfterflügel-
verriegelung
Sicherheits-
verschluss

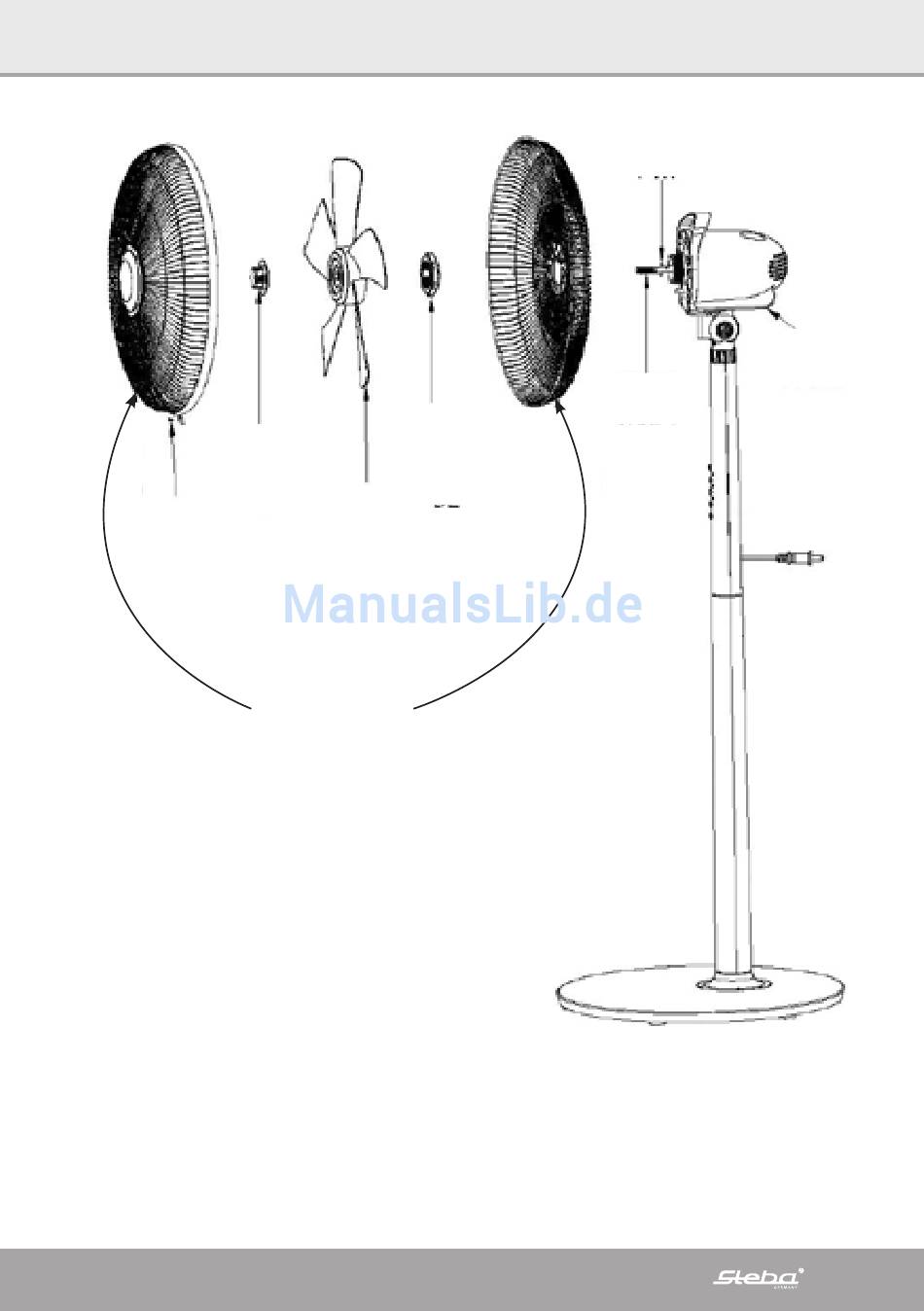

Montage der Lüfterflügel
und Sicherheitsgitter
1. Nehmen Sie die Lüfterflügel-Verriegelung und die Sicherheitsmutter von der
Motorachse. Platzieren Sie das hintere Sicherheitsgitter sicher auf dem Achsen-
Bolzen. Befestigen Sie das Sicherheitsgitter mit der Sicherheitsmutter am Motor-
block (Fig. 3).
Sicherheits-
mutter
Lüfterflügel
Sicherheitsgitter
Fig. 3
Achsen-
Bolzen
Motor-
abdeckung
Motor-
achse
5
