Solo 6900229 Gebrauchsanweisung Seite 29

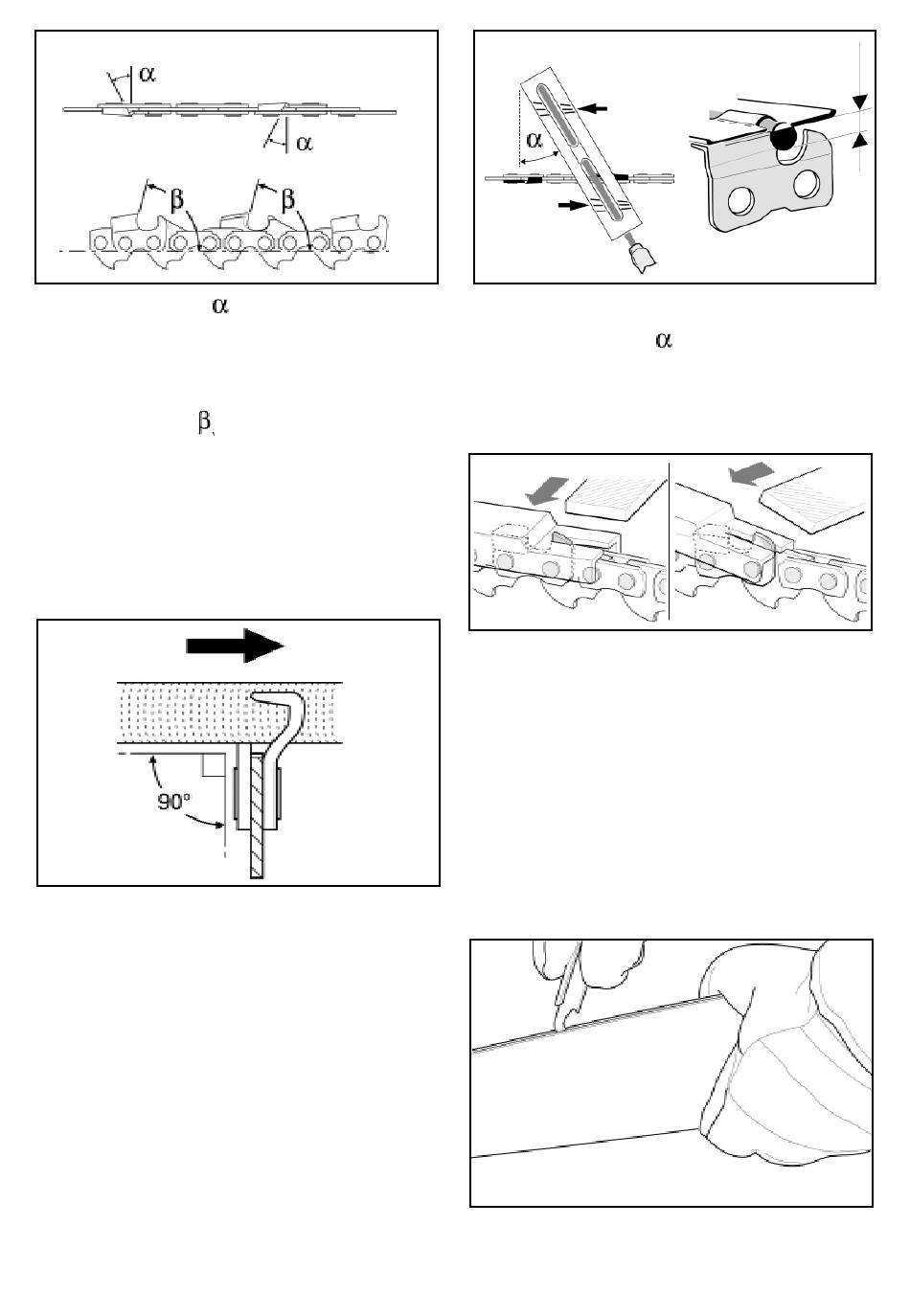

FIG. 10
35°
85°
- L'angle d'affûtage
identique pour toutes les dents gouges. Un
angle différent provoque une trajectoire rude
et irrégulière, favorise l'usure et entraîne des
ruptures de chaîne !
- L'angle de front
la profondeur d'attaque de la lime ronde. Lors-
que la lime prescrite est guidée correctement,
l'angle de front correct en résulte automatique-
ment.
Lime et guidage de la lime
FIG. 11
- Pour l'affûtage, il convient d'utiliser un porte-
lime spécial avec une lime ronde pour chaîne
coupante :
- Limez la dent gouge avec une lime ronde
pour chaîne coupante de ø 4,0mm (référence
00 80 358). Les limes rondes normales ne sont
pas adaptées.
- La lime ne doit mordre que durant le mou-
vement vers l'avant (flèche). Soulevez la lime
du matériau lorsque vous la ramenez vers
l'arrière.
- La dent gouge la plus courte doit être affûtée
en premier. La longueur de cette dent est
alors la dimension prévue pour toutes les
autres dents gouges de la chaîne coupante.
- Guidez la lime comme indiqué sur la
figure 11.
35°
85°
doit absolument être
de la dent gouge découle de
FIG. 12
- Le porte-lime facilite le guidage de la lime, il
possède des repères pour un angle d'affûtage
correct (placez les repères de façon parallèle
à la chaîne coupante) et limite la profondeur
d'attaque (4/5 du diamètre de la lime).
FIG. 13
A
- Après l'affûtage, vérifiez la hauteur du limiteur
de profondeur au moyen d'un gabarit de
limage de chaîne
(référence 00 80 464).
- Eliminez la plus petite aspérité avec une lime
plate spéciale (A).
- Arrondissez à nouveau le limiteur de profon-
deur derrière (B).
Nettoyage du guide-chaîne
ATTENTION :
Portez obligatoirement des gants de protection !
FIG. 14
Vérifiez régulièrement que les surfaces de roulement
du guide-chaîne ne sont pas endommagées et net-
toyez-les avec un outil adapté.
4/5
B
29
