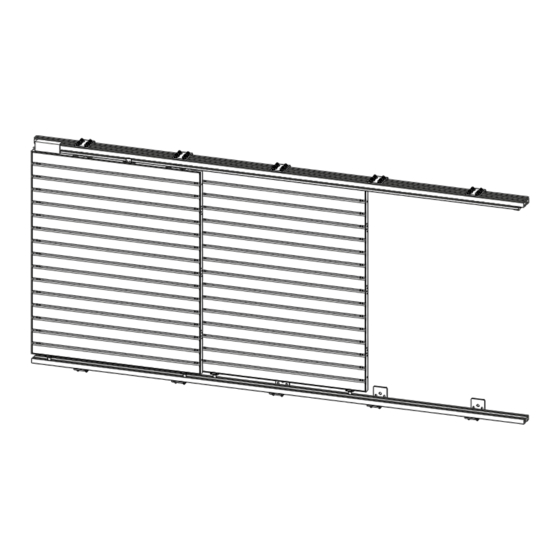

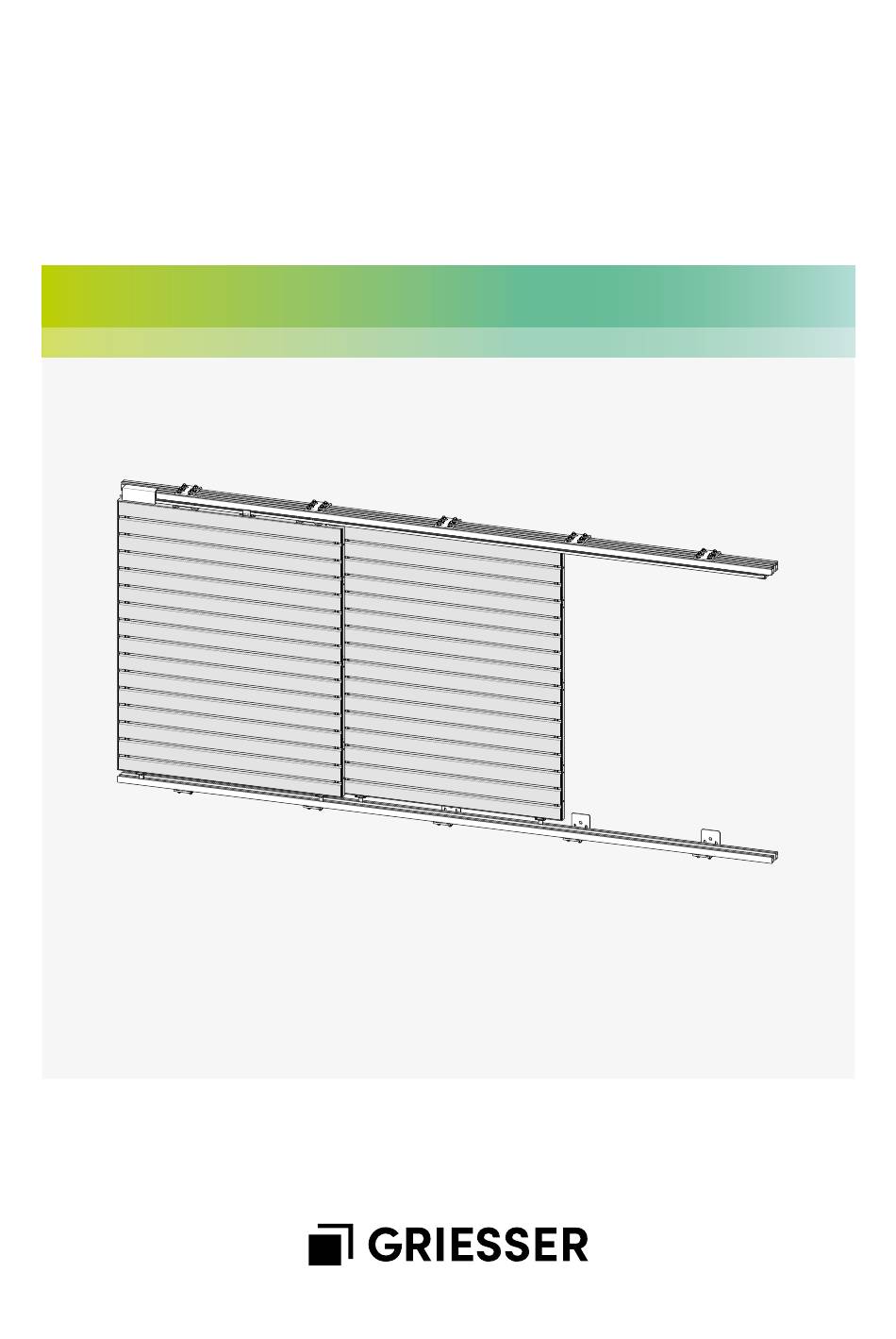

Der Schiebeladen ist ein Produkt, bei dem die Parallelität seiner Einbauelemente und die Masstoleranzen zwingend einzuhalten sind, um die ordnungsgemässe Funktion des Produktes gewährleisten zu können. Die Anlagen dürfen ausschliesslich von qualifizierten Mitarbeitenden in Betrieb genommen werden. Griesser | Montageanleitung | Schiebeladen Vento...
Gefährdung mit hohem Ri- Gefährdung, bei der 1.2 CE-Zeichen sikograd, die den Tod oder Sachschäden oder Um- Hiermit erklärt die Firma Griesser AST GmbH, dass schwere Verletzungen zur weltschäden auftreten sich die Schiebeläden in Übereinstimmung mit den Folge haben kann.
• bei der Montage die Verarbeitungsrichtlinien der ver- wendeten Befestigungsmittel beachtet wurden. • die Vorgaben der Montageanleitung eingehalten werden. Darstellung in den Grafiken In dieser Anleitung wird die Darstellung der Zahnriemen zu Gunsten der Verständlichkeit teilweise weggelassen. Griesser | Montageanleitung | Schiebeladen Vento...
4.5 Schemen Der Motor kann links oder rechts montiert werden. Ausführung erfolgt gemäss Bestellung. Gelber Flügel ( ) fährt jeweils den weiteren Weg. = Motor Griesser | Montageanleitung | Schiebeladen Vento...
Seite 7
Gelber Flügel ( ) fährt jeweils den weiteren Weg. = Motor Griesser | Montageanleitung | Schiebeladen Vento...
4.6 Flügelpositionsdarstellung Teleskop und Mitnehmer 4.6.1 Teleskop Schema 2R und 3R motorisiert (2L und 3L Spiegelbild) Gelber Flügel ( ) fährt jeweils den weiteren Weg. = Motor Griesser | Montageanleitung | Schiebeladen Vento...
Seite 9
4.6.2 Mitnehmer Schema 2R und 3R motorisiert oder manuell (2L und 3L Spiegelbild) Gelber Flügel ( ) fährt jeweils den weiteren Weg. = Motor Griesser | Montageanleitung | Schiebeladen Vento...
Befestigungsmittel beachten und versetzt befestigen! Geeignete Befestigungsmittel für bauseitige Befestigung einsetzen! * Aus den Angebotsunterlagen gehen sämtliche Kombinationen aus Lasten und Abstand von Be- festigungspunkten hervor. Diese können unter Berücksichtigung entsprechend der baulichen Gegebenheiten ausgewählt werden. Griesser | Montageanleitung | Schiebeladen Vento...
Flanschmutter M8 Unterlegscheibe ∅9/∅28×3 4.8.2 Abstand der Winkel 1-spurig/2-spurig/3-spurig ohne Motor * Der Abstand zwischen den Winkeln ergibt sich aus der Anzahl der mitgelieferten Winkel. Die Winkel sind gleichmässig über die Länge zu verteilen. Griesser | Montageanleitung | Schiebeladen Vento...
Seite 13
1-spurig/2-spurig/3-spurig mit Motor * Der Abstand zwischen den Winkeln ergibt sich aus der Anzahl der mitgelieferten Winkel. Die Winkel sind gleichmässig über die Länge zu verteilen. 4.8.3 Montage Geeignete Befestigungsmittel Achtung für bauseitige Befestigung einsetzen! Griesser | Montageanleitung | Schiebeladen Vento...
Seite 14
13 mm 180° 180° Um Abstände von der Wand oder den Schiebeläden feiner zu justieren (2 mm anstatt 4 mm), müssen beide Nutensteine um 180° gedreht werden. 4.8.4 Einbausituationen Winkelmontage 1-spurig Winkelmontage 2-spurig Winkelmontage 3-spurig Griesser | Montageanleitung | Schiebeladen Vento...
4.9 Montage des Behangs Bei mehrflügeligen Anlagen muss der Vorgang ent- sprechend oft wiederholt werden. Bei Anlagen mit 13 mm Mitnehmern oder Teleskopanlagen müssen die Flügel nach Flügelpositionsdarstellung (siehe 4.6) einge- hängt werden. 13 mm Griesser | Montageanleitung | Schiebeladen Vento...
Befestigungsmittel beachten und versetzt befestigen! Geeignete Befestigungsmittel für bauseitige Befestigung einsetzen! * Aus den Angebotsunterlagen gehen sämtliche Kombinationen aus Lasten und Abstand von Be- festigungspunkten hervor. Diese können unter Berücksichtigung entsprechend der baulichen Gegebenheiten ausgewählt werden. 4 mm Griesser | Montageanleitung | Schiebeladen Vento...
Seite 17
2001 … 3000 11,5 13,5 3001 … 3500 10,5 11,5 13,5 14,5 Nominaleinstellung X (mm)* Nur für Führungsschiene Typ G, Vento + Einfachrollenbolzen Flügelhöhe Rahmen-Temperatur (mm) -10°C … 0°C 1°C … 10°C 11°C … 20°C 21°C … 30°C 31°C … 40°C 41°C …...
Senkkopfschraube M6x25 mm Flanschmutter M6 Unterlegscheibe ∅6,6/∅22×2 4.11.2 Abstand der Winkel 1-spurig/2-spurig/3-spurig * Der Abstand zwischen den Winkeln ergibt sich aus der Anzahl der mitgelieferten Winkel. Die Winkel sind gleichmallig über die Länge zu verteilen. Griesser | Montageanleitung | Schiebeladen Vento...
Seite 19
Achtung für bauseitige Befestigung einsetzen! 10 mm 4 mm 180° 180° Um Abstände von der Wand oder den Schiebeläden feiner zu justieren (2 mm anstatt 4 mm), müssen beide Nutensteine um 180° gedreht werden. Griesser | Montageanleitung | Schiebeladen Vento...
Seite 20
4.11.4 Einbausituationen Situation 4 Typ L motorisiert Situation 4 Typ L manuell Situation 4 Typ G motorisiert Situation 4 Typ G manuell X = Nominaleinstellung (Siehe 4.10.3) Griesser | Montageanleitung | Schiebeladen Vento...
4.12 Feineinstellungen 4.12.1 Schiebeladen manuell (Bsp. Schema 1R) 3 mm 5 mm Y = Flügelüberstand 3 mm 5 mm 3 mm 5,5 Nm 3 mm 5,5 Nm Griesser | Montageanleitung | Schiebeladen Vento...
Seite 22
4.12.2 Schiebeladen motorisiert (Bsp. Schema 1L 1R und 2) = Motor 3 mm = Motor Y = Flügelüberstand = Motor 3 mm = Motor 8 mm = Motor Griesser | Montageanleitung | Schiebeladen Vento...
Seite 23
4.12.3 Schiebeladen motorisiert (Bsp. Schema 2L 2R 3L und 4 mit Mitnehmer) = Motor Y = Flügelüberstand 3 mm = Motor Griesser | Montageanleitung | Schiebeladen Vento...
Seite 24
= Motor = Motor 3 mm 8 mm = Motor Griesser | Montageanleitung | Schiebeladen Vento...
Seite 25
4.12.4 Schiebeladen motorisiert (Bsp. Schema 2L 2R mit Teleskop) = Motor Zugflügel Y = Flügelüberstand 3 mm = Motor Zugflügel Griesser | Montageanleitung | Schiebeladen Vento...
Seite 26
= Motor Zugflügel 3 mm = Motor Zugflügel Griesser | Montageanleitung | Schiebeladen Vento...
Seite 27
= Motor Zugflügel = Motor Zugflügel 8 mm Griesser | Montageanleitung | Schiebeladen Vento...
Seite 28
4.12.5 Schiebeladen motorisiert (Bsp. Schema 3L und 3R mit Teleskop) = Motor Zugflügel = Motor Zugflügel 2,5 mm Griesser | Montageanleitung | Schiebeladen Vento...
Seite 29
= Motor TR25 Zugflügel = Motor Zugflügel Griesser | Montageanleitung | Schiebeladen Vento...
Seite 30
= Motor = Motor Zugflügel 3 mm 8 mm Zugflügel Y = Flügelüberstand Griesser | Montageanleitung | Schiebeladen Vento...
4.13 Funktionskontrolle Nach der Montage zu beachten: • Probefahrt über den gesamten Verfahrweg (Öffnen und Schliessen) durchführen • Motor einlernen Griesser | Montageanleitung | Schiebeladen Vento...
