Future Pool EPDM Montageanleitung
Selbstbausatz!
Solarabsorber EPDM
Future Pool
Größe:
Art.Nr.:

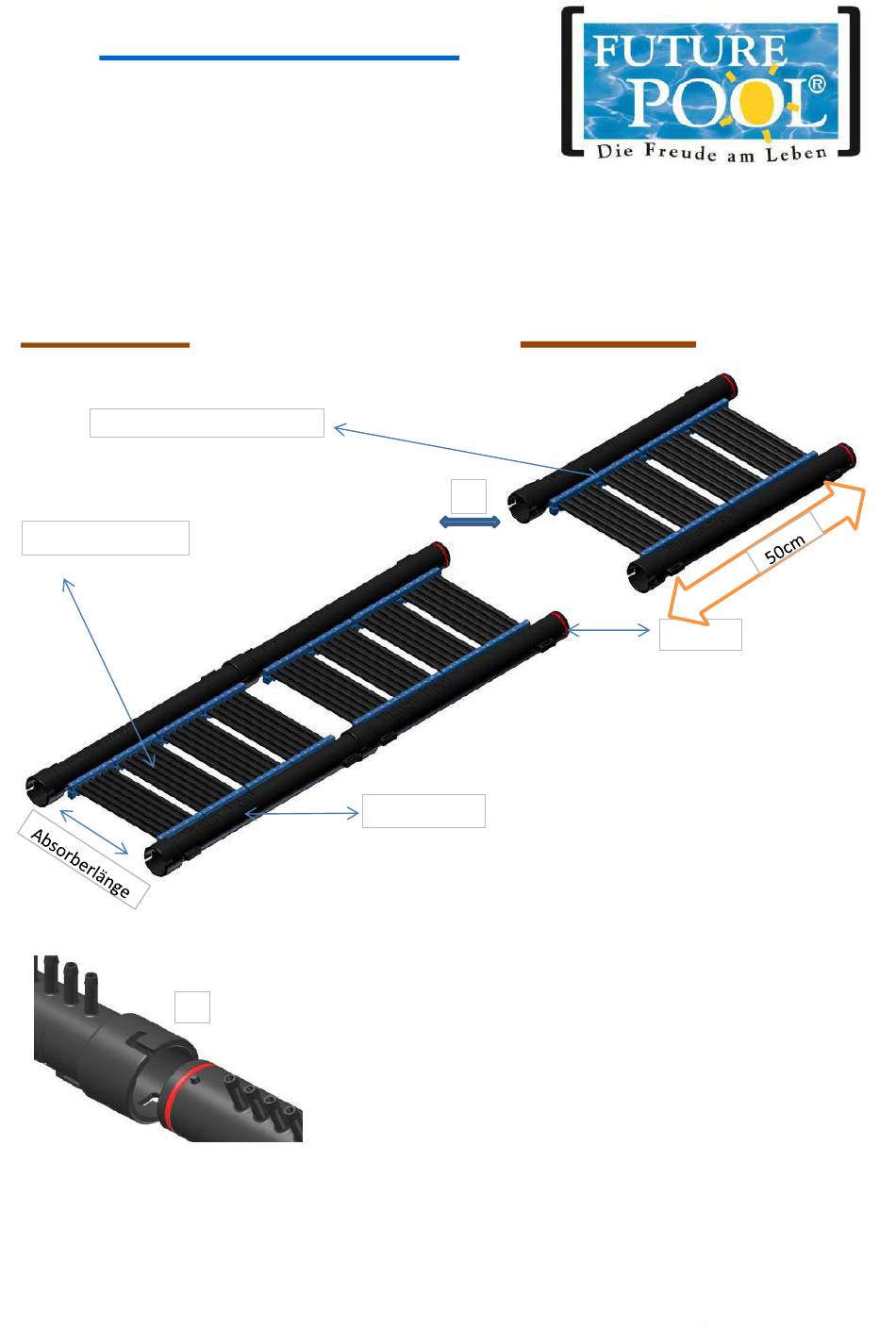

Schlauchklemme komplett
Absorberschlauch
einfaches Verbinden der Absorber mit
dem Bajonettverschluß
Beim Verbinden der Absorber Anschlussteile der Sammelrohre mit Vaseline einschmieren.
Art.Nr.:
a
300x50cm
80832
a
Sammelrohr
Stückliste je Absorber
80591
Sammelrohr EPDM
80594
O-Ring
80556
Absorberschlauch 10cm breit (6tl) lfm
Schlauchklemme komplett 8 Stk
80592
80593
78552
O-Ring
EPDM
4 x Absorberlänge
Klemme 1
Klemme 2
Schraube
2
2
Inhaltszusammenfassung für Future Pool EPDM
- Seite 1 Selbstbausatz! Solarabsorber EPDM Future Pool 300x50cm Größe: 80832 Art.Nr.: Schlauchklemme komplett Absorberschlauch O-Ring Sammelrohr Stückliste je Absorber Art.Nr.: 80591 Sammelrohr EPDM 80594 O-Ring EPDM 80556 Absorberschlauch 10cm breit (6tl) lfm 4 x Absorberlänge Schlauchklemme komplett 8 Stk 80592 Klemme 1...
- Seite 2 Schieben sie die Schläuche bis Anschlag auf die Anschlussröhrchen der Sammelrohre.(etwas Seifenlösung oder Teflon erleichtert das aufschieben)Verwendetes Gleitmittel muss EPDM verträglich sein!! Montieren sie die Schlauchklemmen wie im Bild.Beachten sie dabei die Geometrie des Schlauchprofils und der Klemmen! Die Klemmen sollten mit einem Abstand von ca.5mm vom Sammelrohr...
- Seite 3 Selbstbausatz! Solarabsorber EPDM Future Pool 400x50cm Größe: 80842 Art.Nr.: Schlauchklemme komplett Absorberschlauch O-Ring Sammelrohr Stückliste je Absorber Art.Nr.: 80591 Sammelrohr EPDM 80594 O-Ring EPDM 80556 Absorberschlauch 10cm breit (6tl) lfm 4 x Absorberlänge Schlauchklemme komplett 8 Stk 80592 Klemme 1...
- Seite 4 Schieben sie die Schläuche bis Anschlag auf die Anschlussröhrchen der Sammelrohre.(etwas Seifenlösung oder Teflon erleichtert das aufschieben)Verwendetes Gleitmittel muss EPDM verträglich sein!! Montieren sie die Schlauchklemmen wie im Bild.Beachten sie dabei die Geometrie des Schlauchprofils und der Klemmen! Die Klemmen sollten mit einem Abstand von ca.5mm vom Sammelrohr...
- Seite 5 Selbstbausatz! Solarabsorber EPDM Future Pool 500x50cm Größe: 80852 Art.Nr.: Schlauchklemme komplett Absorberschlauch O-Ring Sammelrohr Stückliste je Absorber Art.Nr.: 80591 Sammelrohr EPDM 80594 O-Ring EPDM 80556 Absorberschlauch 10cm breit (6tl) lfm 4 x Absorberlänge Schlauchklemme komplett 8 Stk 80592 Klemme 1...
- Seite 6 Schieben sie die Schläuche bis Anschlag auf die Anschlussröhrchen der Sammelrohre.(etwas Seifenlösung oder Teflon erleichtert das aufschieben)Verwendetes Gleitmittel muss EPDM verträglich sein!! Montieren sie die Schlauchklemmen wie im Bild.Beachten sie dabei die Geometrie des Schlauchprofils und der Klemmen! Die Klemmen sollten mit einem Abstand von ca.5mm vom Sammelrohr...
- Seite 7 Selbstbausatz! Solarabsorber EPDM Future Pool 600x50cm Größe: 80862 Art.Nr.: Schlauchklemme komplett Absorberschlauch O-Ring Sammelrohr Stückliste je Absorber Art.Nr.: 80591 Sammelrohr EPDM 80594 O-Ring EPDM 80556 Absorberschlauch 10cm breit (6tl) lfm 4 x Absorberlänge Schlauchklemme komplett 8 Stk 80592 Klemme 1...
- Seite 8 Schieben sie die Schläuche bis Anschlag auf die Anschlussröhrchen der Sammelrohre.(etwas Seifenlösung oder Teflon erleichtert das aufschieben)Verwendetes Gleitmittel muss EPDM verträglich sein!! Montieren sie die Schlauchklemmen wie im Bild.Beachten sie dabei die Geometrie des Schlauchprofils und der Klemmen! Die Klemmen sollten mit einem Abstand von ca.5mm vom Sammelrohr...
- Seite 9 Selbstbausatz! Solarabsorber EPDM Future Pool 700x50cm Größe: 80872 Art.Nr.: Schlauchklemme komplett Absorberschlauch O-Ring Sammelrohr Stückliste je Absorber Art.Nr.: 80591 Sammelrohr EPDM 80594 O-Ring EPDM 80556 Absorberschlauch 10cm breit (6tl) lfm 4 x Absorberlänge Schlauchklemme komplett 8 Stk 80592 Klemme 1...
- Seite 10 Schieben sie die Schläuche bis Anschlag auf die Anschlussröhrchen der Sammelrohre.(etwas Seifenlösung oder Teflon erleichtert das aufschieben)Verwendetes Gleitmittel muss EPDM verträglich sein!! Montieren sie die Schlauchklemmen wie im Bild.Beachten sie dabei die Geometrie des Schlauchprofils und der Klemmen! Die Klemmen sollten mit einem Abstand von ca.5mm vom Sammelrohr...
- Seite 11 Selbstbausatz! Solarabsorber EPDM Future Pool 800x50cm Größe: 80882 Art.Nr.: Schlauchklemme komplett Absorberschlauch O-Ring Sammelrohr Stückliste je Absorber Art.Nr.: 80591 Sammelrohr EPDM 80594 O-Ring EPDM 80556 Absorberschlauch 10cm breit (6tl) lfm 4 x Absorberlänge Schlauchklemme komplett 8 Stk 80592 Klemme 1...
- Seite 12 Schieben sie die Schläuche bis Anschlag auf die Anschlussröhrchen der Sammelrohre.(etwas Seifenlösung oder Teflon erleichtert das aufschieben)Verwendetes Gleitmittel muss EPDM verträglich sein!! Montieren sie die Schlauchklemmen wie im Bild.Beachten sie dabei die Geometrie des Schlauchprofils und der Klemmen! Die Klemmen sollten mit einem Abstand von ca.5mm vom Sammelrohr...
- Seite 13 Selbstbausatz! Solarabsorber EPDM Future Pool 900x50cm Größe: 80892 Art.Nr.: Schlauchklemme komplett Absorberschlauch O-Ring Sammelrohr Stückliste je Absorber Art.Nr.: 80591 Sammelrohr EPDM 80594 O-Ring EPDM 80556 Absorberschlauch 10cm breit (6tl) lfm 4 x Absorberlänge Schlauchklemme komplett 8 Stk 80592 Klemme 1...
- Seite 14 Schieben sie die Schläuche bis Anschlag auf die Anschlussröhrchen der Sammelrohre.(etwas Seifenlösung oder Teflon erleichtert das aufschieben)Verwendetes Gleitmittel muss EPDM verträglich sein!! Montieren sie die Schlauchklemmen wie im Bild.Beachten sie dabei die Geometrie des Schlauchprofils und der Klemmen! Die Klemmen sollten mit einem Abstand von ca.5mm vom Sammelrohr...
- Seite 15 Selbstbausatz! Solarabsorber EPDM Future Pool 1000x50cm Größe: 80897 Art.Nr.: Schlauchklemme komplett Absorberschlauch O-Ring Sammelrohr Stückliste je Absorber Art.Nr.: 80591 Sammelrohr EPDM 80594 O-Ring EPDM 80556 Absorberschlauch 10cm breit (6tl) lfm 4 x Absorberlänge Schlauchklemme komplett 8 Stk 80592 Klemme 1...
- Seite 16 Schieben sie die Schläuche bis Anschlag auf die Anschlussröhrchen der Sammelrohre.(etwas Seifenlösung oder Teflon erleichtert das aufschieben)Verwendetes Gleitmittel muss EPDM verträglich sein!! Montieren sie die Schlauchklemmen wie im Bild.Beachten sie dabei die Geometrie des Schlauchprofils und der Klemmen! Die Klemmen sollten mit einem Abstand von ca.5mm vom Sammelrohr...
