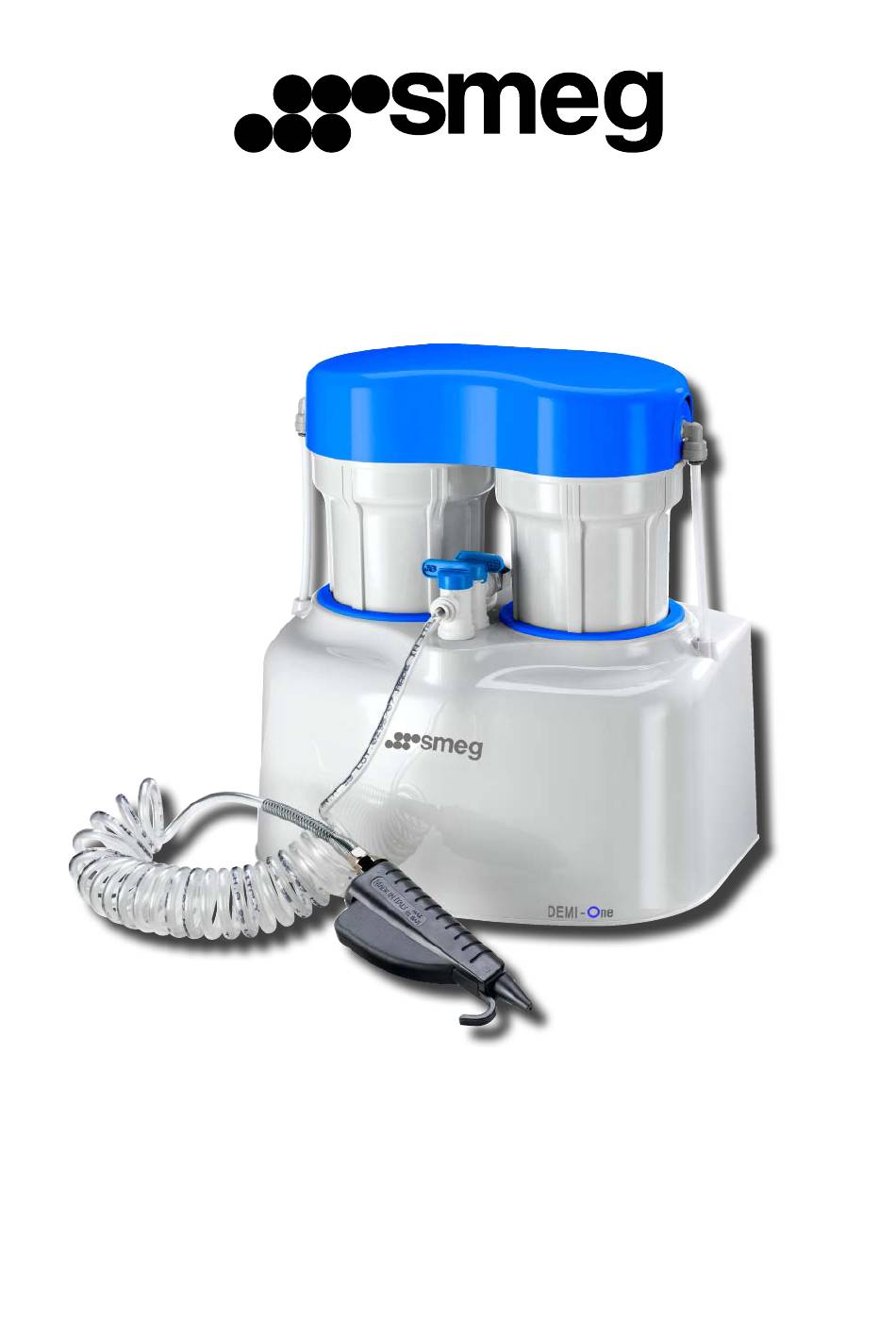

- Seite 1 INSTRUMENTS DEMI-One...
- Seite 2 DEMI-One DEMInEralISIErEr Bedienungsanleitung Sehr geehrte/r Frau/Herr Doktor, Sie haben den DEMI-One Demineralisierer gekauft – herzlichen Dank für Ihr Vertrauen in unser Produkt! Der Hersteller steht für Fragen betreffend DEMI-One Demineralisierer jederzeit gerne zur Verfügung. Ebenso möchten wir betonen, dass es für eine korrekte Benutzung des Demineralisierers Dem 10 unbedingt notwendig ist, diese Bedienungsanleitung aufmerksam zu lesen.
-
Seite 3: Inhaltsverzeichnis
INSTANDHALTUNG ......................45 EXTERNE REINIGUNG ....................... 45 INSTANDHALTUNG DES SICHERHEITSVENTILS (WB)............45 REGELMÄßIGE KONTROLLE DER ANTI-RÜCKFLUSS-VORRICHTUNGEN......45 ERSATZTEILE........................46 TECHNISCHE DATEN......................47 SICHERHEITSVENTIL (WATER BLOCK®) BEDIENUNGSANLEITUNG ......48 Ausgabe n° 2 User manual DEMI-One Datum: 03/2009... -
Seite 4: Einleitung
Der Nachdruck von Text oder Abbildungen aus dieser Bedienungsanleitung ist verboten. GENERELLE EMPFEHLUNGEN • Der DEMI-One 10 Demineralisierer ist ausschließlich für die in dieser Bedienungsanleitung enthaltene Zweckbestimmung einzusetzen. • Der Benutzer ist für die korrekte Installation, die richtige Benutzung und die regelmäßige Wartung des Apparats verantwortlich. -
Seite 5: Allgemeine Sicherheitshinweise
Sie müssen nach den lokalen, regionalen und staatlichen Vorschriften entsorgt werden. Die CER Nummer für durchnässte oder gebrauchte Ionenaustauschharze, die für die Produktion von Trink – oder demineralisiertem Wasser bestimmt sind, lautet: 19 09 05. Ausgabe n° 2 User manual DEMI-One Datum: 03/2009... -
Seite 6: Hinweise Zur Garantie
• unkorrekter Benutzung des DEMI-One • Nichteinhaltung der in dieser Bedienungsanleitung enthaltenen Anweisungen Ein Austausch des DEMI-One während der Garantiezeit sowie eine Verlängerung der Garantie sind ausgeschlossen. Die Reparatur unter Garantie wird nach Beurteilung des Herstellers durchgeführt und schließt die Verpackungs- und Transportkosten nicht ein. -
Seite 7: Lieferung
- es keine offensichtlichen Beschädigungen gibt. Wenn die Lieferung beschädigt ist oder Teile fehlen, informieren Sie unmittelbar Ihren Spediteur, Ihr Dentaldepot oder den Hersteller. GRÖSSE UND GEWICHT DER VERPACKUNG Bruttogewicht: 5 Kg Größen in mm Ausgabe n° 2 User manual DEMI-One Datum: 03/2009... -
Seite 8: Lieferumfang
Abbildung 1 Beschreibung Demineralisierer 2 Stück Harzpatronen + Dichtungsringe Schlüssel für das Auswechseln der Harzpatronen Wasserschlauch (4m, Ø 6x4 mm) Sicherheitsventil (Water Block) mit Filter und Stellschlüssel Spiralschlauch mit Sprühpistole Garantieschein und Bedienungsanleitung Ausgabe n° 2 User manual DEMI-One Datum: 03/2009... -
Seite 9: Installation Und Gebrauch
Made in EU Herstellungsland Via L.da Vinci., 4 Gebrauchsanweisung sorgfältig lessen Gerät ist mit CE Symbol mechanischen Teilen ausgestattet, welche die Flussrichtung des Wassers nur in eine Richtung erlauben; gemäß Norm EN 1717 Ausgabe n° 2 User manual DEMI-One Datum: 03/2009... -
Seite 10: Montage Der Harzpatronen
Schieben Sie die beiden Platzierringe and den Patronenhaltern hoch und setzen Sie die Kopfbaugruppe wieder in die Einheitenbasis ein. Schließen Sie nun die beiden Wasserschläuche wieder an. Geben Sie die Kopfabdeckung auf das Gerät. Ausgabe n° 2 User manual DEMI-One Datum: 03/2009... -
Seite 11: Installation
INSTALLATION Fixieren Sie das Sicherheitsventil (Water Block®) am Wasserhahn. Verbinden Sie den Wasserschlauch mit dem Demineralisierer und dem Sicherheitsventil. Befestigen Sie den Spiralschlauch an der Vorderseite des DEMI-One. ACHTUNG Benutzen Sie ausschließlich Originalersatzteile. Das Sicherheitsventil (Water Block®) ist mit einem Einwegventil ausgestattet, welches den Rückfluss von Flüssigkeiten in das Wasserversorgungsnetz und somit auch eine mögliche Verunreinigung... -
Seite 12: Wechseln Der Harzpatronen
Pistole alle 30 Sekunden kurz loszulassen. Die Menge des produzierten Wassers pro Patrone hängt von der Qualität und der Härte des Leitungswassers ab (siehe Diagramm unten). Leitfähigkeit des Leitungswassers (μS/cm) Produzierte Liter (L) Ausgabe n° 2 User manual DEMI-One Datum: 03/2009... -
Seite 13: Instandhaltung
Wir empfehlen bei Wechsel der Harzpatrone den Filter des Sicherheitsventils gründlich zu reinigen. REGELMÄßIGE KONTROLLE DER ANTI-RÜCKFLUSS-VORRICHTUNGEN ACHTUNG Kontrollieren Sie die Anti-Rückflußvorrichtungen (Water Block und das Einwegventil) einmal jährlich und / oder bei einem Servicebesuch eines Technikers. Ausgabe n° 2 User manual DEMI-One Datum: 03/2009... -
Seite 14: Ersatzteile
PATRONENSATZ (4 HARZPATRONEN + 4 DICHTUNGSRINGE + 4 O-RINGE) SPEZIALSCHLÜSSEL FÜR PATRONENHALTER) SPRÜHPISTOLE SPIRALSCHLAUCH WASSERHAHN WASSERSCHLAUCH MIT ANSCHLÜSSEN (4 m, Ø 6x4mm) SICHERHEITSVENTIL (WATER BLOCK®) MIT FILTER UND SPEZIALSCHLÜSSEL EINWEGVENTIL O-RING A ZENTRIERRING Ausgabe n° 2 User manual DEMI-One Datum: 03/2009... -
Seite 15: Technische Daten
Minimal - Maximaldruck des Wassernetzes 1 - 5 bar Von einem Set Patronen produziertes demineralisiertes Wasser mit einer 110÷130 litri Leitfähigkeit unter 15÷20 μS Getestet bei: T=25°C, Leitungswasserqualität 450 μS; Wasserdruck 3 bar Ausgabe n° 2 User manual DEMI-One Datum: 03/2009... -
Seite 16: Sicherheitsventil (Water Block®) Bedienungsanleitung
Auf der grundlage der bedingungen und der benutzungshäufigkeit wird empfohlen von zeit zu zeit das eingangssieb E zu reinigen und die dichtung F auszuwechseln. wir behalten uns vor, die technischen eigenschaften ohne voranmeldung zu ändern. Ausgabe n° 2 User manual DEMI-One Datum: 03/2009... - Seite 17 Unsere Hotline informiert Sie über die Bedienungsanleitung unserer Produkte und wird sie umgehend an Ihre zuständige „Smeg Hotline“ weiterleiten. Andernfalls finden Sie Ihren zuständigen örtlichen Ansprechpartner für SMEG auch auf unserer Webseite: www.smeg-instruments.com Ausgabe n° 2 User manual DEMI-One...
- Seite 18 Smeg Spa via L.da Vinci,4 Instruments Division via Circonvallazione, 36 - 42016 Guastalla (RE) Tel. +39 0522 8211 - Fax +39 0522 821 592 E-mail: instruments@smeg.it - www.smeg-instruments.com...
