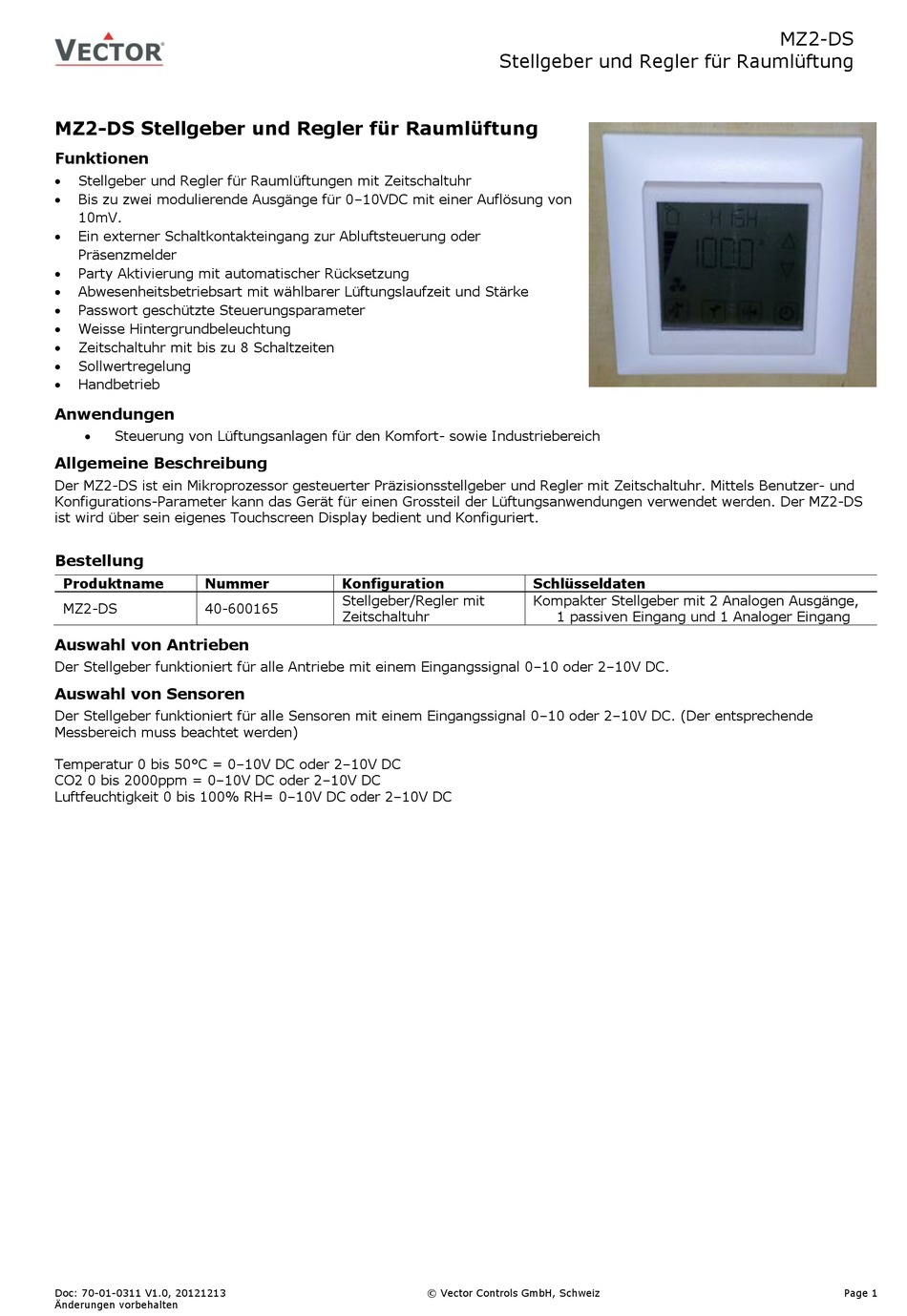

Vector MZ2-DS Bedienungsanleitung

MZ2-DS Stellgeber und Regler für Raumlüftung
Funktionen
 Stellgeber und Regler für Raumlüftungen mit Zeitschaltuhr
 Bis zu zwei modulierende Ausgänge für 0–10VDC mit einer Auflösung von
10mV.
 Ein externer Schaltkontakteingang zur Abluftsteuerung oder
Präsenzmelder
 Party Aktivierung mit automatischer Rücksetzung
 Abwesenheitsbetriebsart mit wählbarer Lüftungslaufzeit und Stärke
 Passwort geschützte Steuerungsparameter
 Weisse Hintergrundbeleuchtung
 Zeitschaltuhr mit bis zu 8 Schaltzeiten
 Sollwertregelung
 Handbetrieb
Anwendungen
 Steuerung von Lüftungsanlagen für den Komfort- sowie Industriebereich
Allgemeine Beschreibung
Der MZ2-DS ist ein Mikroprozessor gesteuerter Präzisionsstellgeber und Regler mit Zeitschaltuhr. Mittels Benutzer- und
Konfigurations-Parameter kann das Gerät für einen Grossteil der Lüftungsanwendungen verwendet werden. Der MZ2-DS
ist wird über sein eigenes Touchscreen Display bedient und Konfiguriert.
Bestellung
Produktname Nummer
MZ2-DS 40-600165
Auswahl von Antrieben
Der Stellgeber funktioniert für alle Antriebe mit einem Eingangssignal 0–10 oder 2–10V DC.
Auswahl von Sensoren
Der Stellgeber funktioniert für alle Sensoren mit einem Eingangssignal 0–10 oder 2–10V DC. (Der entsprechende
Messbereich muss beachtet werden)
Temperatur 0 bis 50°C = 0–10V DC oder 2–10V DC
CO2 0 bis 2000ppm = 0–10V DC oder 2–10V DC
Luftfeuchtigkeit 0 bis 100% RH= 0–10V DC oder 2–10V DC
Doc: 70-01-0311 V1.0, 20121213
Änderungen vorbehalten
Stellgeber und Regler für Raumlüftung
Konfiguration
Stellgeber/Regler mit
Zeitschaltuhr
© Vector Controls GmbH, Schweiz
Schlüsseldaten
Kompakter Stellgeber mit 2 Analogen Ausgänge,
1 passiven Eingang und 1 Analoger Eingang
MZ2-DS
Page 1
