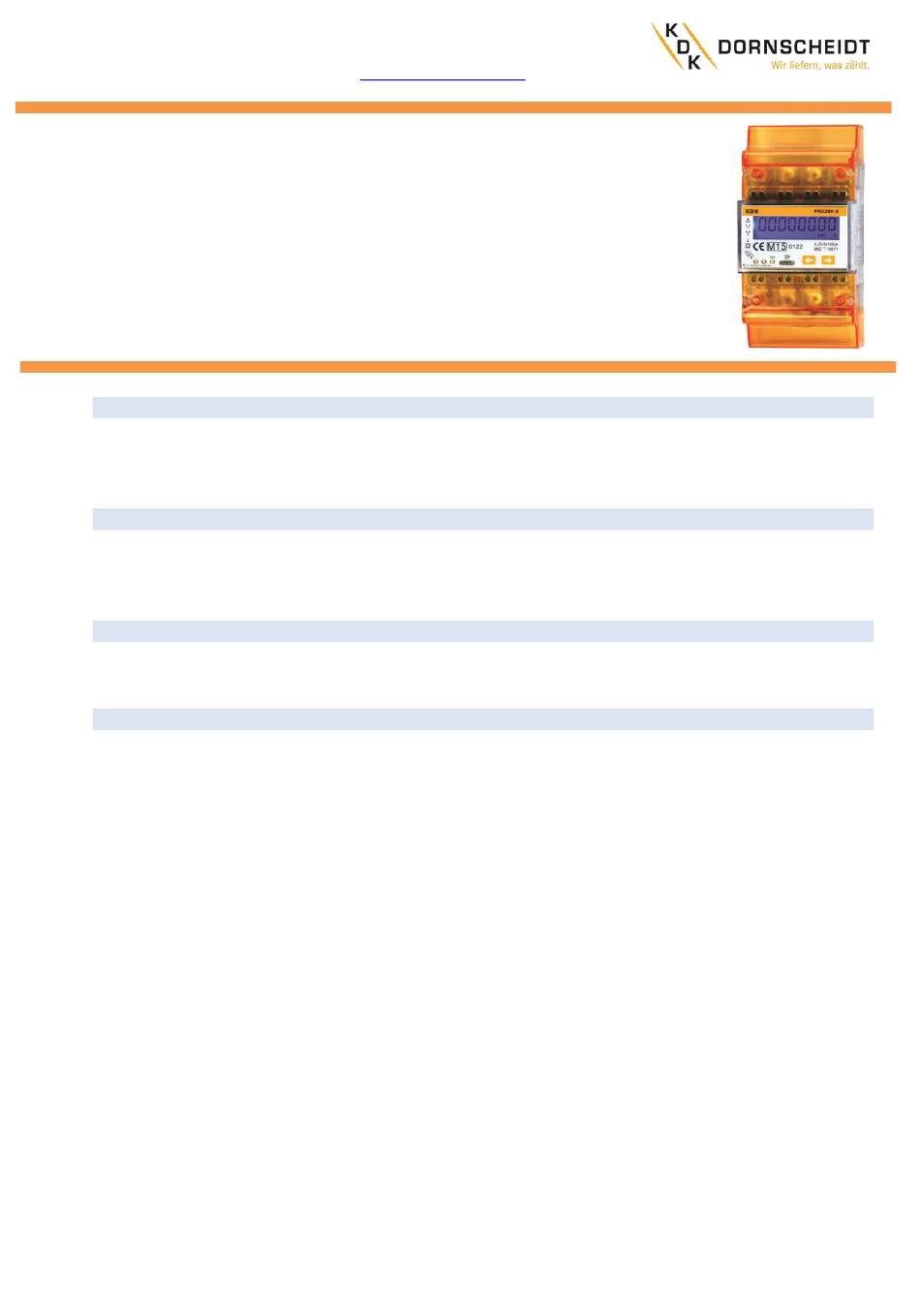

KDK Dornscheidt KDK3D-100AM41 Kurzanleitung

Bitte beachten Sie:
Bei diesem Dokument handelt es sich lediglich um eine Kurzbeschreibung,
in der nicht auf alle Funktionen der Geräte eingegangen werden kann.
Eine ausführliche Beschreibung steht Ihnen auf
Kurzanleitung
KDK3D-100AM41
KDK3D-100AM42
KDK3D-100AM43
Elektronischer Drehstromzähler für DIN-Schienenmontage mit
MID– Konformitätserklärung
I I
NFORMATION ZU HRER EIGENEN
Diese Kurzanleitung enthält nicht alle für den Betrieb des Zählers geltenden
Sicherheitsvorschriften. Es kann auf Grund besonderer Betriebsbedingungen, örtlichen Vorschriften
oder Verordnungen notwendig sein, weitere Maßnahmen zu ergreifen.
Q P
UALIFIZIERTES ERSONAL
Der Zähler darf nur von qualifiziertem Fachpersonal installiert und angeschlossen werden. Es gelten
jene Personen als qualifiziert, die zugelassen sind, Geräte, Systeme und Stromkreise entsprechend der
Sicherheitsnormen und Verordnungen in Betrieb zu setzen, einzuschalten, zu erden und zu markieren.
W H
ICHTIGE INWEISE
Das Zählergehäuse ist versiegelt, der Zähler darf nicht geöffnet werden.
Bei Öffnung des Zählers oder Zerstörung der Siegel erlischt der Garantieanspruch.
T D :
ECHNISCHE ATEN
Nennspannung :
Strom:
Frequenz:
Messgröße:
Genauigkeitsklasse:
Eigenverbrauch:
Breite:
Impulsausgang LED:
S0– Impulsausgang:
Arbeitstemperatur:
Max. rel. Luftfeuchte:
Registrierte Harmonische:
LED:
Display:
Maximaler Leiterquerschnitt:
Hauptklemmen:
Zusatzklemmen:
www.kdk-dornscheidt.de
PRO380 S Bestellnummer: 4205100PRO
PRO380 Mbus Bestellnummer: 4205100PRO-Mbus
PRO380 Modbus Bestellnummer: 4205100PRO-Modbus
S :
ICHERHEIT
230/ 400V AC
0,25- 5(100)A
50Hz
Wirkverbrauch
B
<10VA - <2W
4TE (70mm)
10.000 Imp/kWh; 2,5ms
Standard 1.000 Imp/kWh; 30ms (Für weitere Einstel-
lungen bitte Bedienungsanleitung beachten.)
-25°C bis +55°C
75% im Mittel, kurzzeitig 95%
0,05– 0,25kHz
rot blinkend: Bezug >4W, Impulsrate= Verbrauch
6+2 Digits (999999,11 kWh)
max. 35mm²
max. 2,5mm²
zur Verfügung.
V2.00
