Relais aus
Verbinden Sie das Relaiskabel mit diesem Anschluss. Es verbindet sich
direkt mit dem Gerät, das Sie steuern möchten.
Relais ein
Diese grüne Anzeigelampe leuchtet so lange wie das Relais geschlossen
ist / ein Schalterschließen auftritt.
Gültig
Die Anzeige "Gültig" blinkt drei Mal, wenn das Gerät eingeschaltet wird,
wenn die Dip-Switches geändert werden oder wenn der Modus eingestellt
wird.
zum Sensor
An diesem Anschluss wird der Sensor eingesteckt.
Modus / Status Blinkt, wenn ein Schalterschließen auftritt.
Stromversorgung Sensor
Die rote Lampe blinkt kontinuierlich so lange der Sensor mit Strom ver-
sorgt wird.
Ein / Aus
Schieben Sie diesen Schalter in die Position Aus, wenn das Gerät nicht
verwendet wird
Laden
Diese Lampe leuchtet, während das Gerät aufgeladen wird.

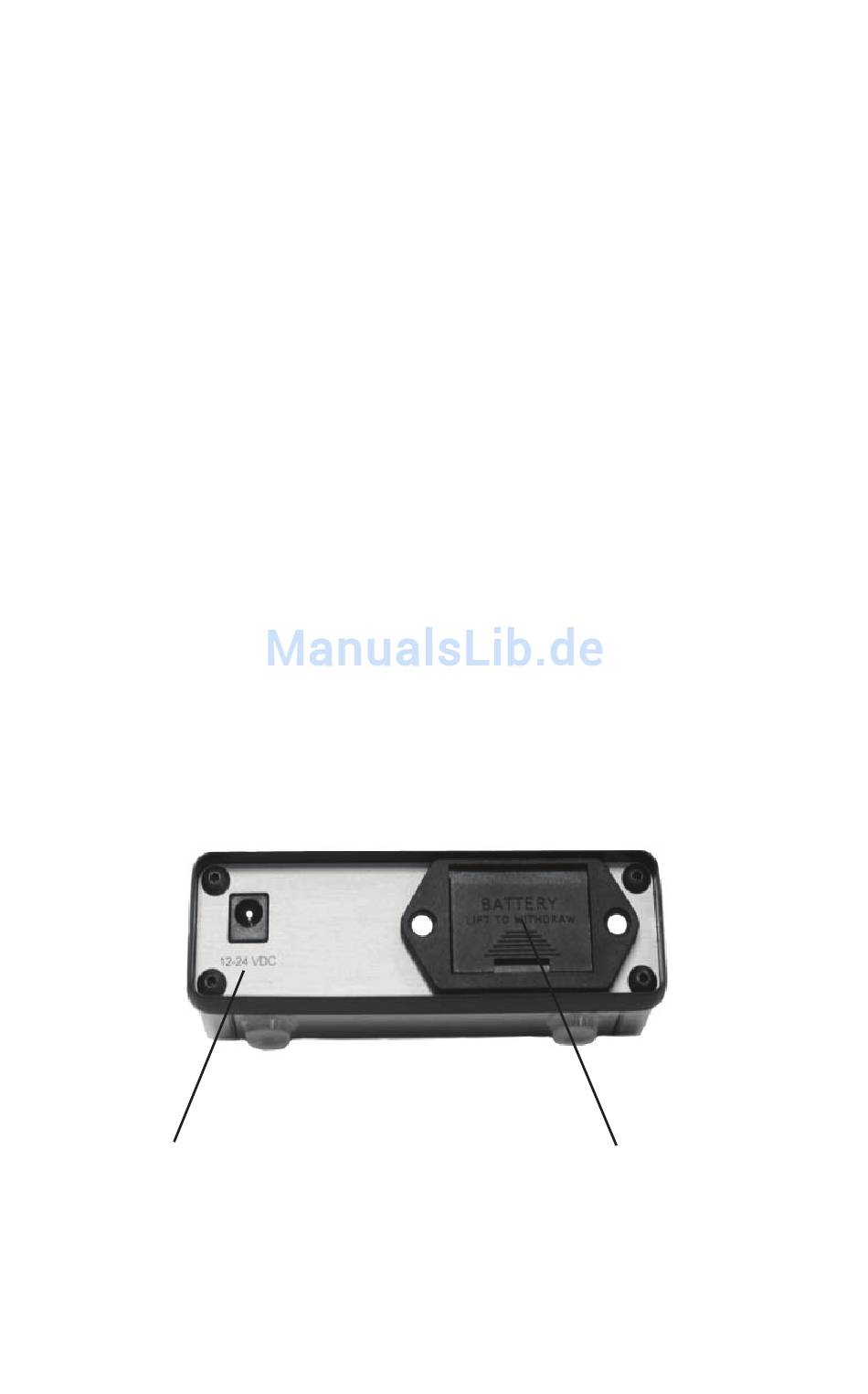

Rückseite der Sensorbox
12 / 24 VDC
Batterie
12 / 24 VDC
Stecken Sie den 12 V-Anschluss hier ein, um die interne 9 V-Batterie
aufzuladen.
Batterie
Im Gerät befindet sich eine wieder aufladbare 9 V-Batterie.
5
