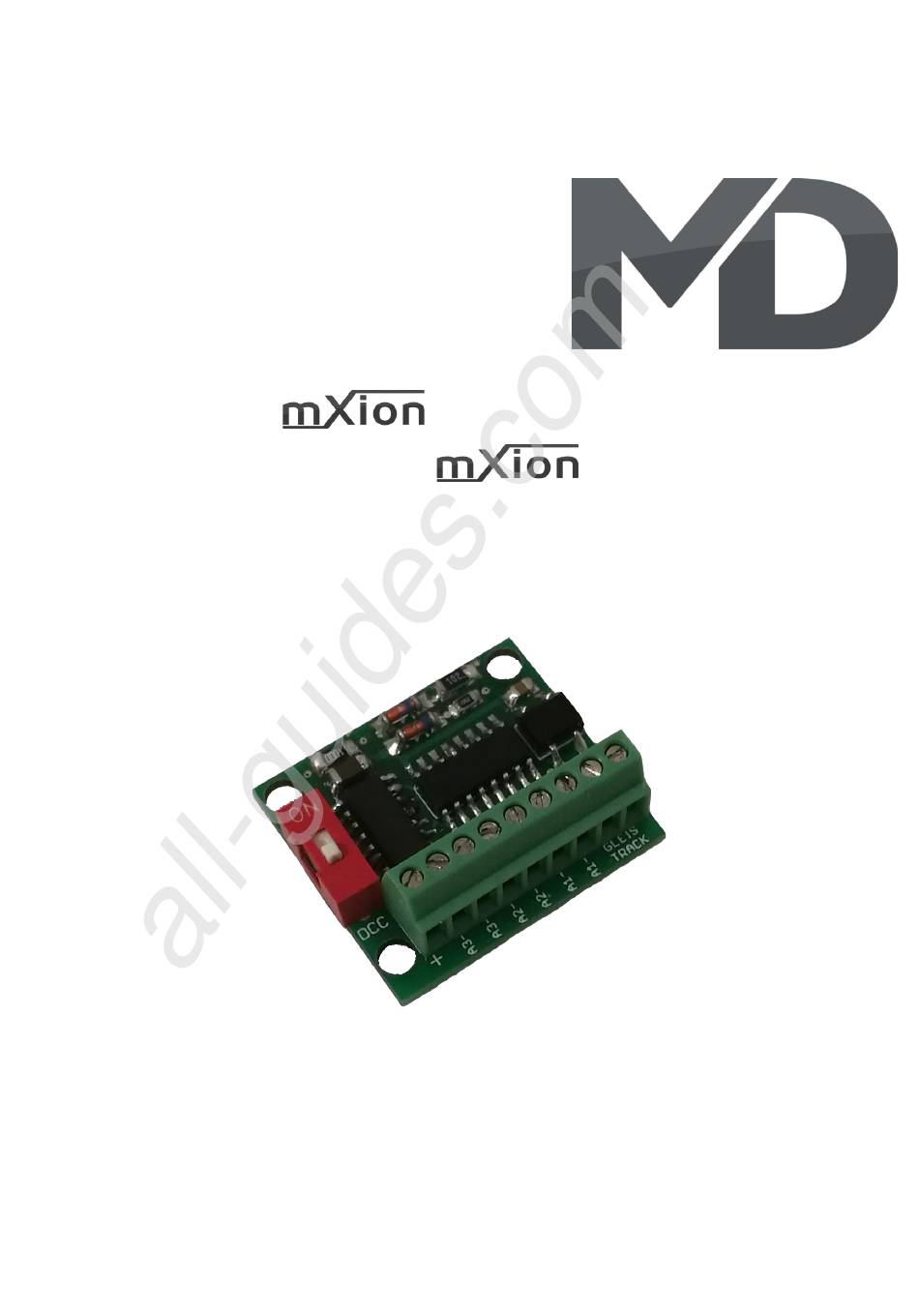

LSD Bedienungsanleitung
LSD User manual
Inhaltsverzeichnis
loading

Verwandte Anleitungen für MD mxion LSD

Inhaltszusammenfassung für MD mxion LSD

  • Seite 1 All manuals and user guides at all-guides.com LSD Bedienungsanleitung LSD User manual...

  • Seite 2: Einleitende Information

    Ausgangsspannungen zu ihrem Verbrauch- are set to appropriate value er passen, da dieser sonst zerstört werden before hooking up any other kann! Für Nichtbeachtung übernehmen wir device. MD can’t be responsible keine Haftung. For any damage if this is disregarded.HINWEIS: Funktionsausgang A3...

  • Seite 3: Inhaltsverzeichnis

    All manuals and user guides at all-guides.com Inhaltsverzeichnis Table of Contents Grundlegende Informationen General information Funktionsumfang Summary of functions Lieferumfang Scope of supply Inbetriebnahme Hook-Up Anschlussbuchsen Connectors Produktbeschreibung Product description Anschluss für Weichenlaternen (Mode 0) Connection switch laterns Anschluss für Signale Hp0/Hp1 (Mode 1) Connection signals Hp0/Hp1 Anschluss für Signale Hp0/Hp1/Hp2 (Mode 2) Connection signals Hp0/Hp1/Hp2...

  • Seite 4: Grundlegende Informationen

    All manuals and user guides at all-guides.com Grundlegende Informationen General information Wir empfehlen die Anleitung gründlich We recommend studying this manual zu lesen, bevor Sie Ihr neues Gerät in thoroughly before installing and Betrieb nehmen. operating your new device. Bauen Sie das Modul an einem geschützten Place the decoder in a protected location.

  • Seite 5: Funktionsumfang

    All manuals and user guides at all-guides.com Funktionsumfang Summary of Funktions ▪ DCC NMRA Digitalbetrieb DCC NMRA digital operation ▪ Vollkompatibles NMRA-DCC Modul Compatible NMRA-DCC module ▪ Märklin-Motorola Digitalbetrieb Märklin-Motorola digital operation ▪ Superkleines Abmaß Very small outlet ▪ 6 verstärkter Funktionsausgänge 6 reinforced function output ▪...

  • Seite 6: Lieferumfang

    All manuals and user guides at all-guides.com Lieferumfang Scope of supply ▪ Bedienungsanleitung Manual ▪ mXion LSD mXion LSD...

  • Seite 7: Inbetriebnahme

    All manuals and user guides at all-guides.com Inbetriebnahme Hook-Up Bauen bzw. platzieren Sie Ihr Install your device in compliance with Gerät sorgfältig nach den Plänen the connecting diagrams in this manual. dieser Bedienungsanleitung. The device is protected against shorts and Die Elektronik ist generell gegen excessive loads.

  • Seite 8: Anschlussbuchsen

    All manuals and user guides at all-guides.com Anschlussbuchsen Connectors Die Lampen/LEDs der Signale einfach The lamps/LEDs of the signal connect zwischen Ausgang (A) und DEC+. between output (A) and DEC+. DCC/MM Schalter Während des Betriebs dient er als Programmierschalter (Richtung wechseln ➔...

  • Seite 9: Produktbeschreibung

    All manuals and user guides at all-guides.com Produktbeschreibung Product description Das mXion LSD ist ein sehr kleiner dennoch The mXion LSD is a very small but powerful leistungsstarker universell einsetzbarer universal light signal decoder! The decoder Lichtsignaldecoder! Dabei kann der Decoder can do this for modern turnout laterns as well für moderne Weichenlaternen als auch Signale...

  • Seite 10: Connectors

    All manuals and user guides at all-guides.com Die nachfolgenden Seiten zeigen die div. The following pages show the div. signal Signalbilder, Zustände und Anschlussmöglichkeiten. images, states and connection options. Für den Anschluss gilt immer folgendes: The following always applies to the conn: Eine Leitung geht direkt an den - A line goes directly to the corresponding entsprechenden Schaltausgang, bei LEDs ist...

  • Seite 11: Anschluss Für Weichenlaternen (Mode 0)

    All manuals and user guides at all-guides.com Anschluss für Weichenlaternen (Mode 0) Connection switch laterns Für moderne Weichenlaternen mit Blinkfunktion For modern turnout laterns with flashing beim Umschalten in Mode 0 (CV14 = 0). Die Position function when switching to mode 0 (CV14=0). wird gespeichert (Weichenlage).

  • Seite 12: Anschluss Für Signale Hp0/Hp1 (Mode 1)

    All manuals and user guides at all-guides.com Anschluss für Signale Hp0/Hp1 (Mode 1) Connection signals Hp0/Hp1 Der Mode 1 (CV14 = 1) bietet die Möglichkeit, Mode 1 (CV14 = 1) offers the possibility einfache 2 begriffige Signale zu betreiben, sogar to operate simple 2 conceptual signals, direkt 3x an einem Decoder.

  • Seite 13: Anschluss Für Signale Hp0/Hp1/Hp2 (Mode 2)

    All manuals and user guides at all-guides.com Anschluss für Signale Hp0/Hp1/Hp2 (Mode 2) Connection signals Hp0/Hp1/Hp2 Der Mode 2 (CV14 = 2) bietet die Möglichkeit, Mode 2 (CV14 = 2) offers the possibility einfache 3 begriffige Signale zu betreiben, sogar to operate simple 3 conceptual signals, direkt 2x an einem Decoder.

  • Seite 14: Anschluss Für Vorsignale (Mode 3)

    All manuals and user guides at all-guides.com Anschluss für Vorsignale (Mode 3) Connection for presignals Der Mode 3 (CV14 = 3) bietet die Möglichkeit, Mode 3 (CV14 = 3) offers the possibility Vorsignale zu betreiben. Dabei lassen sich 4 to operate with 4 states over 2 switch Zustände über 2 Weichenadresse darstellen.

  • Seite 15: Anschluss Für Hv-Signale (Mode 4)

    All manuals and user guides at all-guides.com Anschluss für HV-Signale (Mode 4) Connection for HV-Signals Der Mode 4 (CV14 = 4) bietet die Möglichkeit, Mode 4 (CV14 = 4) offers the possibility Vorsignale zu betreiben. Dabei lassen sich 13 to operate with 13 states over 7 switch Zustände über 7 Weichenadresse darstellen.

  • Seite 16: Connection Hv-Signals

    All manuals and user guides at all-guides.com Anschlüsse exemplarisch, auf andere Signale/Schirme/Bauformen übertragbar! Option 1: Option 2: Option 3: A6 (oder) A6 (oder) Folgende Belegung der Weichenadressen zum Schaltbild, jede Adresse kann 2 Bilder schalten. Unbenötigte Adressen einfach 0 setzen: Hp0, Adresse 7 (CV32,33) Hp00, Adresse 1 (CV20,21) + Adresse 2 (CV22,23) Hp1, Adresse 1 (CV20,21)
  • Seite 17 All manuals and user guides at all-guides.com Zusatzsignale lassen sich ebenfalls generieren, nicht benötigte Adressen einfach 0 setzen: Rangiersignal Sh1/Ra12, Adresse 3 (CV24,25) Gestört/Defekt, Adresse 3 (CV24,25) Vorsichtsignal, Adresse 4 (CV26,27) Ersatzsignal, Adresse 4 (26,27) Ersatzsignal DR-Typ, 1 weiße blinkende Lampe (A6), Adresse 7 (32,33) Geschwindigkeitsanzeiger, Adresse 5 (CV28,29) (Adresse 5 macht beide Varianten.

  • Seite 18: Anschluss Für Hl-Signale (Mode 5)

    All manuals and user guides at all-guides.com Anschluss für HL-Signale (Mode 5) Connection for HL-Signals Der Mode 5 (CV14 = 5) bietet die Möglichkeit, Mode 5 (CV14 = 5) offers the possibility Vorsignale zu betreiben. Dabei lassen sich 19 to operate with 19 states over 10 switch Zustände über 10 Weichenadresse darstellen.

  • Seite 19: Connection Hl-Signals

    All manuals and user guides at all-guides.com Anschlüsse exemplarisch, auf andere Signale/Schirme/Bauformen übertragbar! Option 1: Option 2: Folgende Belegung der Weichenadressen zum Schaltbild, jede Adresse kann 2 Bilder schalten. Unbenötigte Adressen einfach 0 setzen. Lampen in Sternform zeigen Blinklicht: Hl13 (Halt, Lichtreihe aus), Adresse 1 (CV20,21) + Adresse 2 (CV22,23) Hl1 (Vmax, Lichtreihe aus), Adresse 1 (CV20,21) Vorsignal zeigt: Vmax Hl3a (40 km/h, Lichtreihe aus), Adresse 2 (CV22,23)
  • Seite 20 All manuals and user guides at all-guides.com Hl2 (100 km/h), Adresse 4 (CV26,27) Vorsignal zeigt: Vmax Hl3b (60 km/h), Adresse 4 (CV26,27) Vorsignal zeigt: Vmax Hl4 (Vmax), Adresse 5 (28,29) Vorsignal zeigt: 100 km/h Hl5 (100 km/h), Adresse 5 (CV28,29) Vorsignal zeigt: 100 km/h Hl6b (60 km/h), Adresse 6 (CV30,31) Vorsignal zeigt: 100 km/h...
  • Seite 21 All manuals and user guides at all-guides.com Hl9b (60 km/h), Adresse 8 (CV34,35) Vorsignal zeigt: 40 oder 60 km/h Hl9a (40 km/h), Adresse 8 (CV34,35) Vorsignal zeigt: 40 oder 60 km/h Hl10 (Vmax), Adresse 9 (CV36,37) Vorsignal zeigt: Halt Hl11 (100 km/h), Adresse 9 (CV36,37) Vorsignal zeigt: Halt Hl12b (60 km/h), Adresse 10 (CV38,39) Vorsignal zeigt: Halt...

  • Seite 22: Anschluss Für Ks-Signale (Mode 6)

    All manuals and user guides at all-guides.com Anschluss für KS-Signale (Mode 6) Connection for KS-Signals Der Mode 6 (CV14 = 6) bietet die Möglichkeit, Mode 6 (CV14 = 6) offers the possibility Vorsignale zu betreiben. Dabei lassen sich 11 to operate with 11 states over 6 switch Zustände über 6 Weichenadresse darstellen.

  • Seite 23: Connection Ks-Signals

    All manuals and user guides at all-guides.com Anschlüsse exemplarisch, auf andere Signale/Schirme/Bauformen übertragbar! Option 1: Option 2: Option 3: Folgende Belegung der Weichenadressen zum Schaltbild, jede Adresse kann 2 Bilder schalten. Unbenötigte Adressen einfach 0 setzen. Lampen in Sternform zeigen Blinklicht: Hp0, Adresse 1 (CV20,21) + Adresse 2 (CV22,23) Ks1, Adresse 1 (CV20,21) Ks2, Adresse 2 (CV22,23)
  • Seite 24 All manuals and user guides at all-guides.com Vorsichtssignal, Adresse 4 (CV26,27) Signalwiederholer (aktivieren/deaktivieren), Adresse 4 (CV26,27) Das Signalbild (gelb oder grün) wird separat geschaltet, hier wird nur das weiße Licht hinzu- oder weggeschaltet für den Wiederholer. Geschwindigkeitsanzeiger, Adresse 5 (CV28,29) Geschwindigkeitsvoranzeiger, Adresse 5 (CV28,29) Ersatzsignal, Adresse 6 (CV30,31) Richtungsanzeiger, Adresse 6 (CV30,31)
  • Seite 25 All manuals and user guides at all-guides.com Signalwiederholer (aktivieren/deaktivieren), Adresse 7 (CV32,33) Das Signalbild (gelb oder grün) wird separat geschaltet, hier wird nur das weiße Licht hinzu- oder weggeschaltet für den Wiederholer. Verkürzter Bremsweg (aktivieren/deaktivieren), Adresse 7 (CV32,33) Das Signalbild (gelb oder grün) wird separat geschaltet, hier wird nur das weiße Licht hinzu- oder weggeschaltet für den verkürzten Bremsweg.

  • Seite 26: Anschluss Für Sbb, Öbb, Rhb, Usa, Uvm

    All manuals and user guides at all-guides.com Anschluss für SBB, ÖBB, RhB, USA, uvm Connection for SBB, ÖBB, RhB, USA, eg Weitere Signale anderer Länder, egal welcher, sind Other signals from other countries, no matter mit vielen der bereits o.g. Modi realisierbar, sodass which, are with many of the already mentioned diese hier nicht weiter explizit aufgeführt werden.

  • Seite 27: Zugbeeinflussung

    All manuals and user guides at all-guides.com Zugbeeinflussung Train control Mit dem LSD ist es außerdem möglich, den With the LSD it is also possible to use the Zug in Abhängigkeit des Signalzustandes zu train depending on the signal state beeinflussen.
  • Seite 28 All manuals and user guides at all-guides.com Ohne MFB-Modul mit Relais (MD-0016) Mit MFB-Modul (MD-4200) + |A6|A5|A4| A3| A2 | A1 + |A6|A5|A4| A3| A2 | A1 Gleisanschluss Gleisanschluss Track input Track input 0016 Gleisanschluss Track input MD-4200...

  • Seite 29: Programming Lock

    All manuals and user guides at all-guides.com Programmiersperre Programming lock Um versehentliches Programmieren To prevent accidental programming to zu verhindern bieten CV 15/16 eine prevent CV 15/16 one programming Programmiersperre. Nur wenn lock. Only if CV 15 = CV 16 is a CV 15 = CV 16 ist eine Programmierung programming possible.

  • Seite 30: Programmierung Weichenadressen

    All manuals and user guides at all-guides.com Programmierung von binären Werten Programming binary values Einige CV’s (bspw. 29) bestehen aus Some CV’s (e.g. 29) consist of sogenannten binären Werten. Das so-called binary values. The bedeutet, dass mehrere Einstellungen in means that several settings einem Wert zusammengefasst werden.

  • Seite 31: Reset-Funktionen

    All manuals and user guides at all-guides.com Über den Programmiertaster: About the programming button: Wechseln Sie die Position des Schiebers Change the position of the slider während des Betriebs, der Weichenausgang 1 during operation, the point output 1 fängt an ca. 1 sek. Takt zu schalten. will alternate in 1 sec.
  • Seite 32 All manuals and user guides at all-guides.com CV-Tabelle S = Standard, L = Lokadresse, W = Weichenadresse, LW = Lok- und Weichenadresse nutzbar Beschreibung Bereich Bemerkung Blendzeiten 0 – 255 Auf/Abblendzeiten 1ms/Wert Blinkfrequenz Signallaterne 0 – 255 100 ms/Wert Blinkfrequenzzeit Softwareversion –...
  • Seite 33 All manuals and user guides at all-guides.com MD Konfiguration bitweise Programmierung Wert AUS (Wert 0) Adresse 1 normaler Ausgang Adresse 1 invertierter Ausgang Adresse 2 normaler Ausgang Adresse 2 invertierter Ausgang Adresse 3 normaler Ausgang Adresse 3 invertierter Ausgang Adresse 4 normaler Ausgang...

  • Seite 34: Cv-Table

    All manuals and user guides at all-guides.com CV-Table S = Default, L = Loco address, S = Switch address, LS = Loco and switch address usable Description Range Note Fade times 0 – 255 1ms/ value Flash frequency signals 0 – 255 100 ms/value flash frequency Software version –...
  • Seite 35 All manuals and user guides at all-guides.com MD configuration bitwise programming Value OFF (Value 0) Wert AUS (Wert 0) Address 1 normal output Address 1 invert output Address 2 normal output Address 2 invert output Address 3 normal output Address 3 invert output...

  • Seite 36: Technische Daten

    All manuals and user guides at all-guides.com Technische Daten Technical data Spannung: Power supply: 7-27V DC/DCC 7-27V DC/DCC 5-18V AC 5-18V AC Stromaufnahme: Current: 5mA (ohne Funktionsausgänge) 5mA (with out functions) Maximaler Funktionsstrom: Maximum function current: je Ausgang 0.5 A each output 0.5 A Maximaler Gesamtstrom: Maximum current:...

  • Seite 37: Garantie, Reparatur

    Return kein Garantieanspruch. Der Anspruch auf shipping charges are not covered by Serviceleistungen erlischt unwiderruflich. MD Electronics. Please include your proof of Auf unserer Internetseite finden Sie die purchase with the returned good. Please jeweils aktuellen Broschüren,...

  • Seite 38: Hotline

    All manuals and user guides at all-guides.com Hotline Hotline Bei Serviceanfragen und Schaltplänen For technical support and schematics for für Anwendungsbeispiele richten Sie sich application examples contact: bitte an: MD Electronics MD Electronics info@md-electronics.de info@md-electronics.de service@md-electronics.de service@md-electronics.de www.md-electronics.de www.md-electronics.de MD-TV...
