Vorbereitung des Senders zur Einrichtung der Komponenten (Hochzeit)
Die beiden (oder mehr) Komponenten müssen vor Erstbenutzung einmalig miteinander „ver-
heiratet" werden. Die Verbindung bleibt danach dauerhaft bestehen. Folgen Sie hierzu der
Anleitung auf Seite 3. „ Anlernen/Hochzeit". Der Vorgang dauert nur wenige Sekunden.
Legen Sie die CR2032 Batterien in den Sender (siehe Seite 3 - Abb. 3). Zwei oder mehr zu
installierende Empfänger müssen einen Mindestabstand von 90cm zueinander haben. Die
Funkverbindungen sind mit einem 24 Bit Schlüssel codiert und somit ist es nicht möglich
fremde Geräte (z.B. beim Nachbarn) ungewollt anzulernen oder zu bedienen. Ebenso ist
eine Störung des Funksignals unwahrscheinlicher da die Funkverbindung der Komponenten
gesichert ist.
"Verheiraten" Sie die Komponenten zuerst, nebeneinander liegend, bevor Sie diese
final installieren.

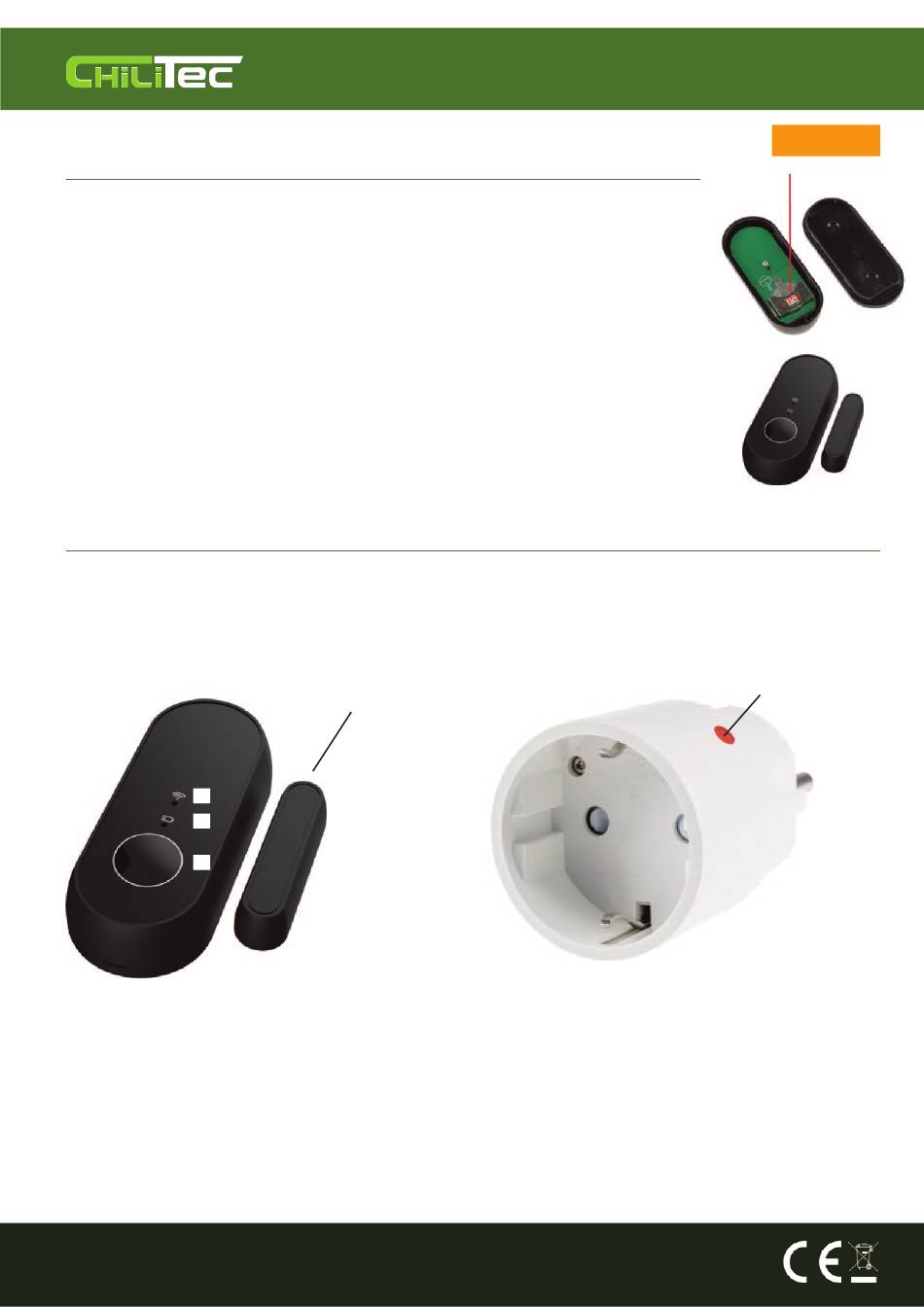

Installieren Sie die Magnetschalter-Komponenten am Fenster. Der Magnetkontakt kann ge-
schraubt (Bohrungen durch die rückseitige Abdeckung müssen selbst vorgenommen werden)
oder geklebt werden. Der Magnetkontakt schaltet, sobald sich die Schalt/Funk Komponente
und der kleine Magnetkontakt mehr als 10mm auseinander oder weniger als 10mm zusammen
bewegen. Der Magnet kann nur rechtsseitig (Taster zeigt nach unten) montiert werden.
Siehe Abbbildung rechts..
Vorbereitung des Empfängers, hier am Beispiel Funk-Steckdose Art.-Nr. 23213
Stecken Sie den Empfänger (Art.-Nr. 23213) in eine dafür vorgesehene Schutzkontaktsteckdose. Nun lässt sie sich
bereits über den EIN/Aus Schalter (Abb.2) bedienen, die Schaltaktivität wird von der Indikator LED (Abb. 2) angezeigt.
Im Werkszustand blinkt die LED für ca. 12 Sekunden und wartet auf die „Hochzeit" mit der ersten Sendekomponente.
Nach den 12 Sekunden kann durch "Gedrückthalten" des Tasters, von ca. 3 Sekunden, der Empfänger erneut in den
Anlernmodus versetzt werden (zur Hochzeit weiterer Sender, oder zum Ablernen einzelner Sender).
Abb. 1
1.
2.
3.
Zwei oder mehr zu installierende Empfänger müssen einen Mindestabstand von 90cm zueinander haben. Die Funkver-
bindungen sind mit einem 24 Bit Schlüssel codiert und somit ist es nicht möglich fremde Geräte (z.B. beim Nachbarn)
ungewollt anzulernen. Ebenso ist eine Störung des Funksignals unwahrscheinlicher da die Funkverbindung der Kom-
ponenten sicher ist.
Gut zu wissen!: Werksrückstellung der Empfänger (löschen aller angeheiraten Sender).
• Halten Sie die Anlerntaste am Empfänger ca. 3 Sekunden lang gedrückt, bis die LED zu blinken beginnt.
• Lassen Sie die Taste kurz los und halten Sie sie dann erneut gedrückt, bis sich der Empfänger ausschaltet
> Werksreset erfolgreich, alles gelöscht. Im Sender wird nix gespeichert und nix gelöscht.
Sollte die Batteriezustandsanzeige leuchten oder blinken, ist die Batterie umgehend zu wechseln (CR2032)
Vervielfältigung nur mit Genehmigung durch
ChiliTec GmbH, Bäckerberg 12, 38165 Lehre
Magnet NUR
Abb. 2
rechtsseitig nutzbar
1. Indikator LED
2. Batteriezustand
3. Taster
Stand: 01/2024 - Version 1.00
EIN/AUS Taster mit
Indikator LED
EAR (WEEE): DE25841852
LUCID VerpackG: DE5562476395648
GRS (UBA-Register) Nr.: 21003466
Seite 2
Art.-Nr. 23801
