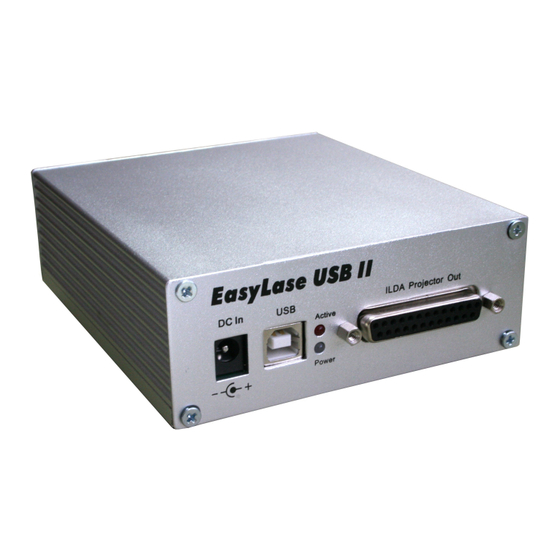

JMLaser EasyLase USB II Bedienungsanleitung

Usb-ausgabegerät mit ilda-anschluss
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
EasyLase
®
USB II
USB-Ausgabegerät mit ILDA-Anschluss
Bedienungsanleitung
Ausgabe vom 06. Dezember 2011
Herausgeber:
www.jmlaser.com
Müller Elektronik, Hauptstrasse 86, D-78549 Spaichingen, Germany,
Der Herausgeber übernimmt keine Gewähr über Vollständigkeit und Richtigkeit dieses Handbuchs und behält sich Änderungen und
Irrtümer vor.
Vervielfältigung und Veröffentlichung dieser Druckschrift, auch auszugsweise, nur mit ausdrücklicher Genehmigung des
Herausgebers.
© 2011 Alle Rechte vorbehalten

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für JMLaser EasyLase USB II

  • Seite 1 USB-Ausgabegerät mit ILDA-Anschluss Bedienungsanleitung Ausgabe vom 06. Dezember 2011 Herausgeber: www.jmlaser.com Müller Elektronik, Hauptstrasse 86, D-78549 Spaichingen, Germany, Der Herausgeber übernimmt keine Gewähr über Vollständigkeit und Richtigkeit dieses Handbuchs und behält sich Änderungen und Irrtümer vor. Vervielfältigung und Veröffentlichung dieser Druckschrift, auch auszugsweise, nur mit ausdrücklicher Genehmigung des Herausgebers.

  • Seite 2: Inhaltsverzeichnis

    Boardlayout und Abmessungen Probleme Seite 14 Treiber Fehlfunktion Laserausgabe nur halbe Größe Keine Funktion beim Betrieb der Lasersoftware Software oder Hardware stürzt ab Ausgabe fängt an zu flackern Updaten der Firmware von EasyLase USB II Erweiterung mit DMX-Anschlusspanel Seite 17...

  • Seite 3: Allgemeines

    Allgemeines EasyLase USB II ermöglicht die Ansteuerung von ILDA-kompatiblen Lasershowprojektoren unter Verwendung unterschiedlicher Showsoftware über USB. Dadurch entfällt die Montage von Steckkarten im PC und es können auch Notebooks zum Abspielen von Lasershows eingesetzt werden. Eine universell einsetzbare Treiber-DLL mit offen dokumentierter API ermöglicht es, das Board aus eigener Showsoftware heraus anzusteuern.

  • Seite 4: Inbetriebnahme

    Inbetriebnahme Wird EasyLase USB II an einer externen Stromversorgung betrieben, so verwenden Sie zur Stromversorgung des Gerätes nur geregelte Betriebsspannung. Das Gerät toleriert Spannungen zwischen 8 und 24 Volt. Es wird empfohlen, Netzgeräte zu verwenden, die gegen Netzstörungen unempfindlich sind, oder aber diese an Steckdosen mit intergrierten Netzfiltern zu betrieben.

  • Seite 5: Seiten

    Die Treiber können direkt von CD installiert werden, es wird aber empfohlen, die Treiber in ein Verzeichnis der Festplatte zu kopieren, um sie bei Bedarf schnell greifbar zu haben. Kopieren Sie die Datei „Jmlaser.dll“ in das Verzeichnis, in welchem Ihre Lasershowsoftware liegt. Sollten die Treiber deinstalliert werden, so muss dies manuell im Systemmanager erfolgen.
  • Seite 6 Wenn Sie das erste Mal eine EasyLase USB II installieren oder aber eine neuere Version des Treibers vorliegt, wählen Sie und dann Wurde bereits zuvor eine EasyLase USB II installiert, so können Sie automatisch installieren, wobei der folgende Schritt zur Auswahl der Treiberdateien übersprungen wird.
  • Seite 7 Nach erfolgreicher Installation die Installation fertigstellen Im Gerätemanager sollte das Gerät jetzt eingetragen sein: Durch Rechtsklick auf den Eintrag „EasyLase II“ und Klick auf „Eigenschaften“ gelangen Sie in den Eigenschaftsbereich. Hier werden Versionsinformationen angezeigt.
  • Seite 8 Falls erforderlich kann hier auch ein Firmwareupdate durchgeführt werden. Falls es eine Fehlermeldung auf "Device Settings" der Geräteeigenschaften gibt, kann dies zwei mögliche Ursachen haben: 1. Eine andere Anwendung greift auf das Gerät zu. Beenden Sie alle anderen Anwendungen, die Zugriff auf das Gerät haben könnten. 2.

  • Seite 9: Verwendung Mit Älterer Software

    Wenn Sie z.B. eine Software benutzen, die nur die alte EasyLase unterstützt, so wäre ein Betrieb mit der EasyLase II zunächst nicht möglich. Die neue DLL „Jmlaser.dll“ enthält aber alle Funktionen zum Ansteuern neuer und alter Geräte, auch der alten EasyLase.

  • Seite 10: Signalanschlüsse

    Signalanschlüsse (siehe auch Fig.1) Anschluss der Scanner- und Farbsignale Alle Anschlüsse liegen an einem 25poligen ILDA-Standardstecker. Dieser ist entweder als 25polige D-Sub-Buchse ausgeführt (Gehäuseversion), oder als 26poliger Wannenstecker (OEM Version), falls ein Einbau direkt in den Laserprojektor erfolgt. Achtung: Unterschiedliche Pinnummerierung! Der Wannenstecker ist so belegt, dass ein Flachkabelstecker mit angepresster D-Sub-Buchse die selbe Belegung ergibt, wie die on-board D-Sub-Buchse.
  • Seite 11 GND für Farbausgang DB GND für Farbausgang Y GND für Farbausgang C DMX Out - DMX-Ausgang Minus Ground Gerätemasse 0V Schirm Shield hochohmig (1M) gegen Gerätemasse * Signale Intensity und 6.Farbe Cyan sind fest verbunden. Die Showsoftware muss entscheiden, ob 5 Farben + Intensity oder 6 Farben ausgegeben werden.

  • Seite 12: Ttl-Ausgänge

    TTL-Ausgänge Ebenfalls auf dem Board befindet sich eine einreihige, 10polige Stiftleiste, welche 8 TTL- kompatible Ausgänge bereitstellt. Wichtig: Die Ausgänge sind nicht kurzschlussgeschützt. Legen Sie niemals Spannung an diese Leitungen und vermeiden Sie statische Entladungen an diesen Leitungen. Dadurch kann das Gerät zerstört werden. Auch sollte der 5V-Versorgung kein Strom über 50mA entnommen werden.

  • Seite 13: Status Leds

    Status-LEDs Die Funktionen der LEDs an der Frontseite: Betriebs-LED Power zeigt an, dass das Gerät mit Spannung versorgt wird Betriebs-LED Active zeigt an, dass die Laserausgabe läuft (Shuttersignal = An) Boardlayout und Abmessungen (Fig.2) Alle Maßangaben in Millimeter...

  • Seite 14: Probleme

    Starten Sie das Testprogramm. Wenn das Gerät erkannt wird und alle Funktionen arbeiten, kontrollieren Sie, ob sich die DLL Jmlaser.dll oder der Treiber Jmlaser.mld (bei Mamba) im richtigen Verzeichnis befindet. Stellen Sie sicher, dass die Ausgabe der Software eingeschaltet ist und die korrekte Ausgabehardware ausgewählt ist.

  • Seite 15: Updaten Der Firmware Von Easylase Usb

    Updaten der Firmware von EasyLase USB II Schließen Sie das Gerät am USB-Port an. Das Gerät sollte im Hardwaremanager als USB Laser Gerät "EasyLase II" aufgelistet sein: Klicken rechte Maustaste auf den Eintrag "Easylase II" und dann auf "Eigenschaften" öffnet die Geräteinformation.
  • Seite 16 Die letzte Meldung vor dem Update muss ebenfalls bestätigt werden:. Vorsicht! Niemals die Stromversorgung bzw. USB-Verbindung zum Gerät während des Updatevorgangs unterbrechen! Das Gerät kann dadurch unbrauchbar werden. Es kann dann nur durch Einsenden zum Hersteller wieder in Betrieb gesetzt werden. Die Updateprozedur startet.
  • Seite 17 Erweiterung der EasyLase USB II mit DMX-Anschlusspanel Das DMX-Anschlusspanel mit XLR-Steckern wird am 10poligen "Expansion"-Stecker der Platine (auf dem Bild unten rechts) angeschlossen und zwar so, dass das Flachkabel von der Platine nach außen wegzeigt (!). Da es mehrere Ausführungen des Anschlusspanels gibt (normal, isoliert), muss je nach Ausführung auf die Bestückung einer Brücke (rot) auf der Hauptplatine geachtet werden:...
  • Seite 18 Es gibt auch teilweise aktive, nichtisolierte Anschlusspanels, mit denen die EasyLase II ausgeliefert wurde, bei denen die Brücke dennoch entfernt ist. Diese Anschlusspanels haben eigene DMX- Leitungs-treiber. Daher muss auch hier die Brücke entfernt sein, damit die Leitungstreiber auf der Hauptplatine umgangen werden.
