Zumtobel DALI-BV2 Kurzanleitung

Anwendung
Für eine LUXMATE Anlage wird die DALI-BV2 zur Versorgung einer DALI-
Steuerleitung (1 DALI-Strang) eingesetzt.
Planungshinweise
• Das Gerät darf nur für den festgelegten Einsatzbereich verwendet werden.
• Die geltenden Sicherheits- und Unfallverhütungsvorschriften sind zu
beachten.
• Bei Montage und Installation des Geräts muss die Spannungsversorgung
unterbrochen sein.
• Montage, Installation und Inbetriebnahme des Geräts darf nur durch
qualifiziertes Fachpersonal erfolgen.
• Schutzklasse II ist nur bei korrekt montierter Klemmenabdeckung und
ausreichender Zugentlastung gewährleistet.
• An den DALI-Klemmen und der DALI-Steuerleitung kann im Fehlerfall eine
gefährliche Spannung auftreten.
Technische Änderungen vorbehalten. 17.03.2024 © Zumtobel - 5 Jahre Garantie gemäß Garantiebedingungen unter www.zumtobel.com/garantie
DALI Spannungsversorgung Einbau
Spannungsversorgung für eine DALI-Steuerleitung (1 DALI-Strang)
Funktionsbeschreibung
Die Spannungsversorgung DALI-BV2 versorgt eine DALI-Steuerleitung (1
DALI-Strang) mit 16V Gleichspannung und gewährleistet so den
Informationsfluss einem LUXMATE System.

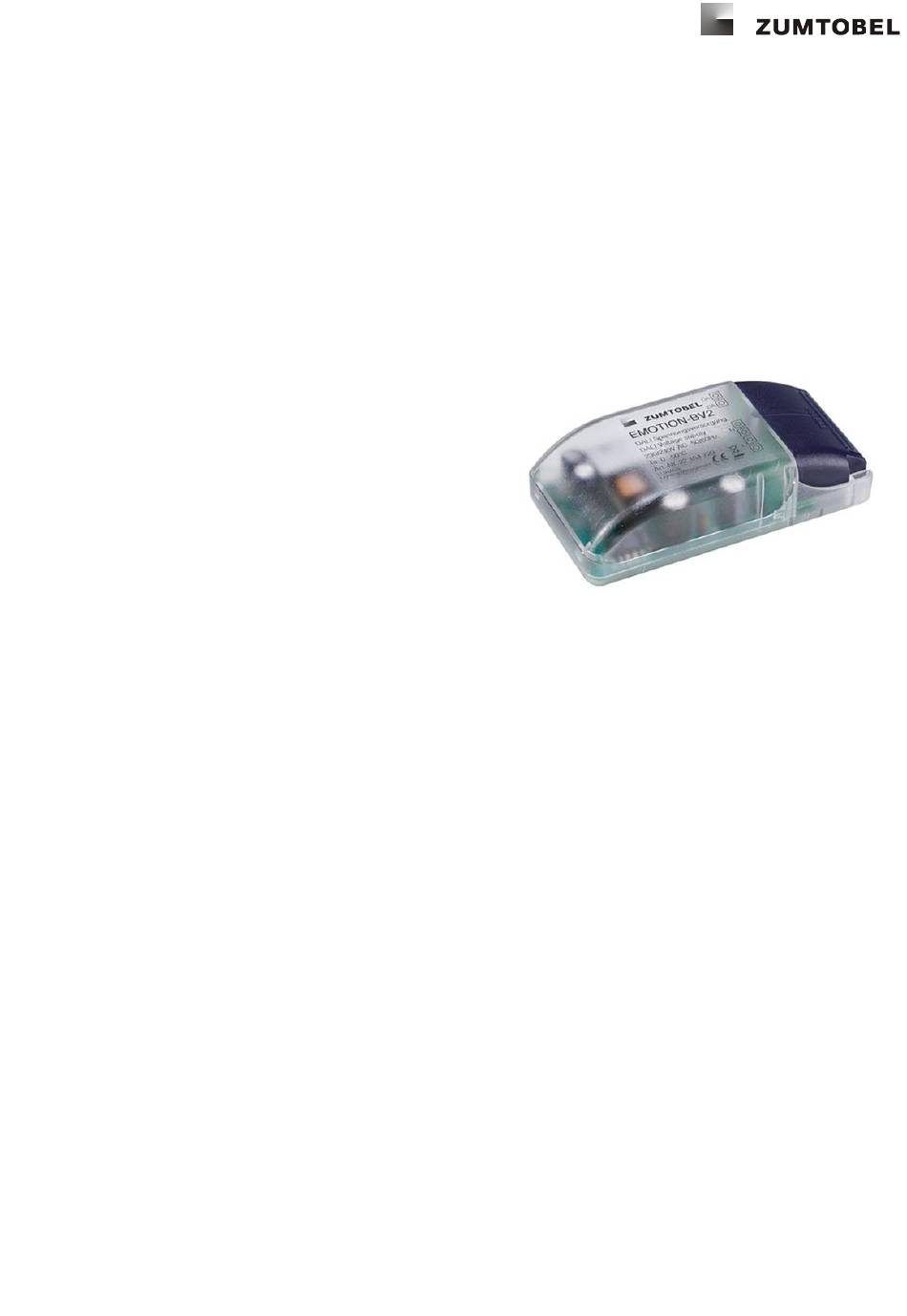

DALI-BV2
Art.Nr. 22169941
