Montage- und Bedienungsanleitung
LED Tank Display HE 010
Nr. 0242
12 V / 24 V, Mess-Signal 0-10 V
Das VOTRONIC LED Tank Display HE wurde speziell für den rauen Einsatz in Feuerwehr-Fahrzeugen konzipiert
und dient der genauen Fernanzeige des Füllstandes von Wasser- und Schaumtanks.
Der Füllstand des Tanks wird mit 10 superhellen Leuchtdioden als leuchtendes Band dreifarbig (rot/gelb/grün)
dargestellt, wobei Zwischenstände durch Helligkeitsänderung der jeweils höchsten Leuchtdiode angezeigt
werden. Für den Betrachter stellt sich die Anzeige als nahezu stufenloser Leuchtbalken dar.
Die Helligkeit der Leuchtdioden-Anzeige wird über ein Fotoelement so gesteuert, dass sie sowohl bei direkter
Sonneneinstrahlung als auch bei Dunkelheit gut ablesbar ist.
Die robuste Anzeigeeinheit ist sehr kompakt aufgebaut, wasser- und staubdicht vergossen, völlig
vibrationsfest und für den Einbau in Anzeigetafeln konzipiert. Sie ist für eine Betriebsspannung von
12 V bis 24 V ausgelegt und werksseitig auf ein Einheits-Mess-Signal von 0-10 V justiert (z. B. für VOTRONIC
Tank-Sensoren FW 120 oder FW 240). Das Gerät ist wirkungsvoll gegen Falschpolung und Überspannung
geschützt.
Die Tankkontrolle an mehreren Stellen des Fahrzeugs wird durch einfache Parallelschaltung der gewünschten
Anzahl von LED Tank Displays HE ermöglicht.
Vielfältige Schaltaufgaben lassen sich zudem durch die Parallelschaltung der Schalteinheit VOTRONIC
Multiswitch FW (Best.-Nr. 0265) realisieren.
Montage:
Das LED Tank Display ist für den Einbau in Anzeigetafeln konzipiert:
Ausbruch rechteckig, Breite 38 mm, Höhe 56 mm, Einbautiefe max. 27 mm.
Die Befestigung auf der Anzeigetafel erfolgt durch die mitgelieferten Befestigungsschrauben an den
Befestigungsbohrungen des LED Tank Displays.

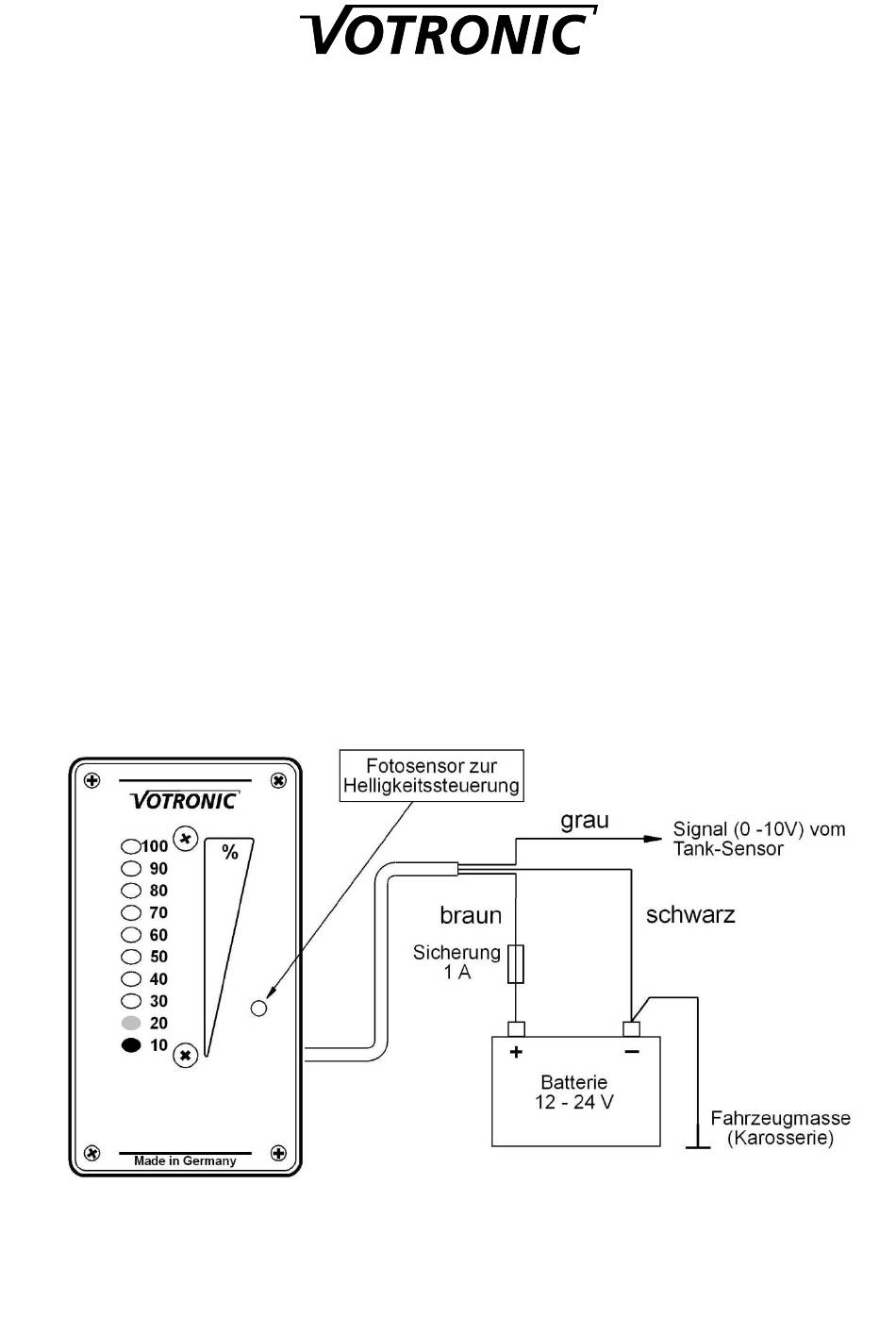

Anschluss-Schema:
Inbetriebnahme und Einstellung:
Nach Anlegen der Betriebsspannung und Anschluss an einem Tank-Sensor wird durch die Leuchtdioden-Kette
die Füllhöhe des Tanks angezeigt.
Die Anzeigeeinheit ist werksseitig justiert, Abgleicharbeiten an der Anzeige entfallen.
