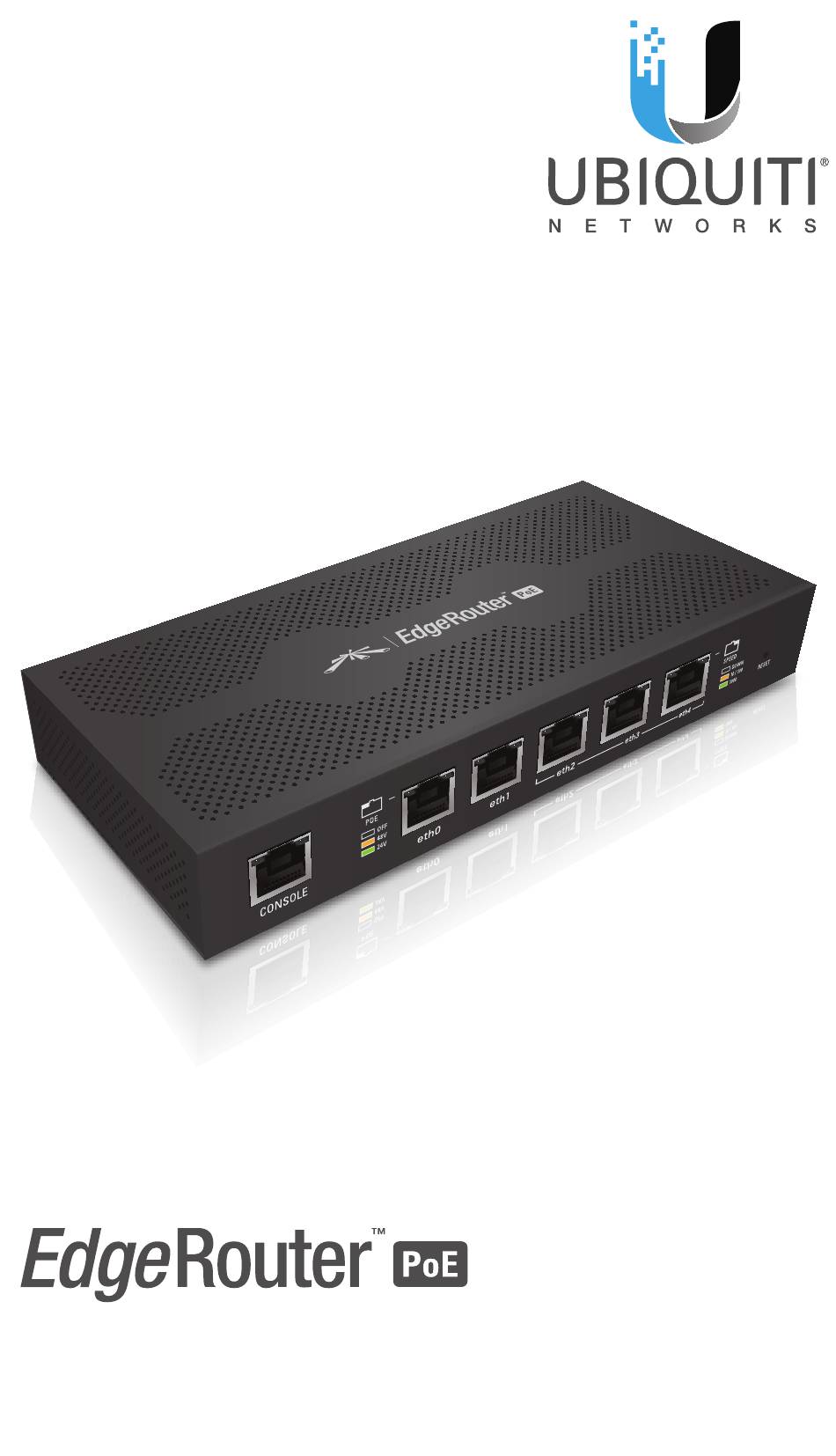

- Seite 1 5 端口路由器 具有以太网供电的 快速入门指南 型号: ERPoe-5...
- Seite 2 简介 感谢您购买 Ubiquiti Networks® EdgeRouter™ PoE 5 端口路由 器， 本快速入门指南向您提供安装说明，还包括保修条款。 物品清单 电源线 EdgeRouter PoE 电源适配器 (48V, 1.25A) 5-Port Router with Power over Ethernet Model: ERPoe-5 快速入门指南 螺丝 螺丝固定锚 (M2.9x20, 数量： 2) (M2.9, 数量： 2) 使用条款：所有以太网线必须使用 CAT5(或以上)线缆。客户有责任遵守所在国家/地区的法 规，包括合法频率、输出功率、室内走线要求和动态频率选择(DFS)要求的范围内操作。...
- Seite 3 台端口。使用 RJ45-DB9 串行控制台线将控制 台端口连接到您的电脑。 所有端口均可用于路由，支持 10/100/1000 Mbps 链接，PoE 设置可配置。使用 EdgeOS 以太网 (eth0-eth4) 配置界面可配置端口 eth2、eth3 和 eth4 为 交换接口。 有两种方法可以将 EdgeRouter PoE 恢复为出 厂默认设置： • 运行时复位（推荐）EdgeRouter PoE 应在 启动完成后正常运行。按住 Reset（复位） 按钮约 10 秒钟，直到 eth4 端口右侧的 LED 开始闪烁，并平稳亮起。几秒钟后，LED 将 关闭，路由器将自动重新启动。 复位 • 通电复位 从电源适配器上拔下电源线。...
- Seite 4 前面板 LED 电源 速度/链接/活动 State Status 不亮 电源关闭 电源 绿色 电源打开 不亮 无 PoE 绿色 24V PoE 48V PoE 琥珀色 不亮 无链接 链接已建立，速度为 琥珀色 10/100 Mbps 速度/ 链接活动 琥珀色闪烁 链接/ 10/100 Mbps 活动 链接已建立，速度为 绿色 1000 Mbps 链接活动 琥珀色闪烁 1000 Mbps...
- Seite 5 通风孔 接地点 电源 安装要求 • 钻孔机，带 6 mm 钻头（用于墙壁安装） • 十字螺丝刀 • 对于室内应用，使用认可的室内用 5 类（或以上）UTP 线 缆。 • 对于室外应用，所有有线以太网连接都应使用屏蔽式 5 类（ 或以上）线缆，并通过电源的交流地接地。 我们建议您使用 Ubiquiti Networks 提供的工业级屏蔽式以 太网线 TOUGHCable™ 来保护您的室外网络，防止受到恶劣 环境和毁坏性静电冲击的影响。详情请访问：www.ubnt. com/toughcable 为了降低火灾或电击风险，请不要使 EdgeRouter 注: 受潮或受到雨淋。 尽管线缆可以暴露在室外，但 EdgeRouter 本身应 注: 放在保护性机盒内。...
- Seite 6 墙壁安装 将 EdgeRouter PoE 固定在墙壁上： 1. 使用 6 mm 钻头钻 2 个相距 100 mm 的孔。 2. 将 M2.9 固定锚插入孔中。使用十字螺丝刀将 M2.9x20 螺 丝安装到各个固定锚上。在螺丝头和其固定锚之间留出大 约 3 mm 空间。 100 mm 3 mm 注：也可在垂直方向安装 EdgeRouter PoE。 3. 安装 EdgeRouter PoE，使以太网端口朝下。将 EdgeRouter PoE 的墙壁固定装置槽套到墙壁上的螺丝头...
- Seite 7 EdgeRouter PoE 接地（推荐） EdgeRouter PoE 通过电源适配器接地；为增强 ESD 保护，还 可以增加可选的 ESD 接地。 1. 松开接地螺丝，将地线(不包含)安装到接地点。 2. 将接地导线另一端固定到接地模块或其它接地结构上。 连接电源 1. 将电源适配器连接到电源端口。...
- Seite 8 2. 将电源线连接到电源适配器。将电源线的另一端插入电 源插座。 访问 EdgeOS 配置界面 1. 将一条以太网线从电脑的以太网端口连接到 EdgeRouter PoE 上标记着 eth0 的端口。...
- Seite 9 2. 在主机系统中为以太网适配器配置一个 192.168.1.x 子网内 的静态 IP 地址(如 192.168.1.100)。 3. 启动 Web 浏览器。在地址栏中键入 http://192.168.1.1， 然后按 Enter (PC)或 Return (Mac)。 4. 登录画面显示出来。在 Username（用户名称）和 Password（密码）栏中输入 ubnt。阅读 Ubiquiti License Agreement（Ubiquiti 许可协议），选中 I agree to the terms of this License Agreement （我同意此许可协议的条 款）以接受条款。单击 Login（登录）。 EdgeOS 配置界面显示出来，您可以根据需要自定义您的设 置。...
- Seite 10 配置 PoE 设置 在默认情况下，端口 eth0-eth4 的 PoE 设定设置为 Off(关 闭)。 警告：启用 PoE 前，确保连接的设备支持被动式 PoE 以 及提供的电压。 1. 在 Dashboard(仪表板)标签上，单击要配置的以太网端口 对应的 Actions（操作）> PoE。 2. Interface Configuration(接口配置)窗口显示出来。选择相 应的 PoE 设置*，然后单击 Save(保存)。 *720-00020-03* 720-00020-03...
- Seite 11 3. 以太网端口上的 PoE LED 将确认 PoE 设置。 有关如何配置其他功能的详细说明，请参见 EdgeRouter PoE 用户指南。用户指南在 documentation.ubnt.com/edgemax 下提供。...
- Seite 12 规格 EdgeRouter PoE 5 端口 尺寸 200 x 90 x 30 mm (7.87 x 3.54 x 1.18") 重量 360 g (12.7 oz) 电源输入 24VDC / 48VDC (随附 48VDC，1.25A 电源适配器) 按钮 复位 处理器 双核 500 MHz，MIPS64 包含有数据包处理 的硬件加速处理器 系统内存 512 MB DDR2 RAM 代码存储...
- Seite 13 进行维修。 3. 此设备采用可插拔电源线，配备完整的安全接地导线，应连接到接 地的安全插座。 a. 请勿使用未获得认可的其他类型的电源线。切勿利用转接插头接 入 2 导线插座，以免导致接地导线失效。 b. 作为安全认证的一部分，此设备应使用接地导线；改动或使用不 当可能造成触电危险，并导致严重受伤甚至死亡。 c. 如果对安装有任何疑问，请在连接设备之前咨询有资质的电工 或制造商。 d. 由已列出的 AC 电源适配器提供保护性接地。建筑安装应提供相 应的短路备份保护。 e. 必须依照所在地国家/地区的布线法规安装保护性联结。 有限保修 UBIQUITI NETWORKS, Inc (以下简称“UBIQUITI NETWORKS”)保证依照下 文提供的产品(以下简称“产品”)在正常使用和运行情况下，自 UBIQUITI NETWORKS 发货之日起一 (1) 年内，不存在材料和工艺方面的缺陷。依 照前述担保，UBIQUITI NETWORKS 的唯一义务和责任是根据其判断，修 理或更换在上述保修期内不符合担保内容的任何产品。此保修不包含任 何产品的拆卸和重新安装费用。修理或更换后产品的保修期不应超过其 初始保修期。...
- Seite 14 保修条件 若产品出现下列情形，上述保修不适用： （I） 由 Ubiquiti Networks 或 Ubiquiti Networks 授权代表之外的人员或 者在未经 Ubiquiti Networks 书面许可的情况下，对产品进行过 修改和/或改动或增加； （II） 对产品进行过喷漆、更名或任何形式的物理修改； （III）产品因走线错误或缺陷而受到损坏； （IV） 产品遭遇使用不当、滥用、疏忽、异常物理、电磁或电气压力(包 括雷击)或意外事故； （V） 产品因使用第三方固件而受到损坏； （VI） 未贴有 Ubiquiti MAC 原始标签或缺少其他任何 Ubiquiti 原始标 签；或者 （VII）在发出 RMA 后 30 天内 Ubiquiti 未收到产品。 此外，上述保修仅在下述条件下适用：产品安装正确，并且始终依照与 所有物料相关的适用产品文档进行使用；所有以太网线均使用 CAT5(或...
- Seite 15 有限责任 在当地法律禁止的范围之外，无论在任何情况下，对于因使用、不能使用 产品而导致的或与产品使用结果相关的任何直接的、特殊的、偶然的、必 然的或其他损失(包括收益损失、数据丢失或停工成本)，无论是基于担 保、合约、民事侵权行为或其他法理，也无论是否被告知此类损失的可能 性，UBIQUITI 或其分支机构、关联机构或供应商概不承担任何责任。 注 有些国家/地区、州和省不允许排除隐含担保或条件，因此上述排除可能 不适用于您。 由于国家/地区、州和省的不同，您可能还拥有其他权利。有些国家/地 区、州和省不允许排除或限制关于偶然或必然损失的责任，因此上述限制 可能不适用于您。在当地法律允许的范围之外，这些担保条款不排除、限 制或修改根据软件(产品中内置)许可而赋予您的强制性法定权利。《联合 国国际货物销售合同公约》不适用于与产品销售相关的交易。 安规 若未经符合性责任方明确许可而进行任何变更或修改，会导致用户失去 操作设备的资格。此设备符合 FCC 规则第 15 部分的要求。其运行需符合 下面两个条件： 1. 此设备不得产生有害干扰，并且 2. 此设备必须承受任何接收到的干扰，包括可能导致异常操作的干扰。 注：此设备经检测证实，符合 FCC 规则第 15 部分关于 A 级数字设备的限 制要求。这些限制的目的是为在商业环境中运行设备提供合理保护以防 止有害干扰。此设备产生、使用并辐射射频能量，如果不按照使用手册 中的说明进行安装和使用，可能对无线电通讯造成有害干扰。此设备在 居住区运行时，可能会造成有害干扰；在此情况下，用户应消除干扰并 自行承担费用。 加拿大工业部 CAN ICES-3(A)/NMB-3(A) 此...
- Seite 16 CAN ICES-3(A)/NMB-3(A) Cet appareil numérique de la classe A est conforme à la norme NMB-003 du Canada. Australia and New Zealand 警告: 此为 A 级产品。在生活环境中，此产品可能会造成无线 电干扰。在这种情况下，可能需要用户对其干扰采取切实可行 的措施。 CE 标志 此产品上的 CE 标志表示产品符合适用于其的所有指令。 RoHS/WEEE 安规性声明 中文 依照欧盟指令 2012/19/EU的要求，产品和/或其包装上带有此符号的设备 不得与未分类的普通垃圾一起进行废弃处理。此符号表示产品应与普通 家庭垃圾分开进行废弃处理。您有责任将此产品以及其他电气电子设备 交给政府或当地管理机构指定的专门回收机构进行废弃处理。正确废弃 和回收有助于防止对环境和人类健康造成潜在的不良影响。有关旧设备...
