Inhaltszusammenfassung für Portos SN5000

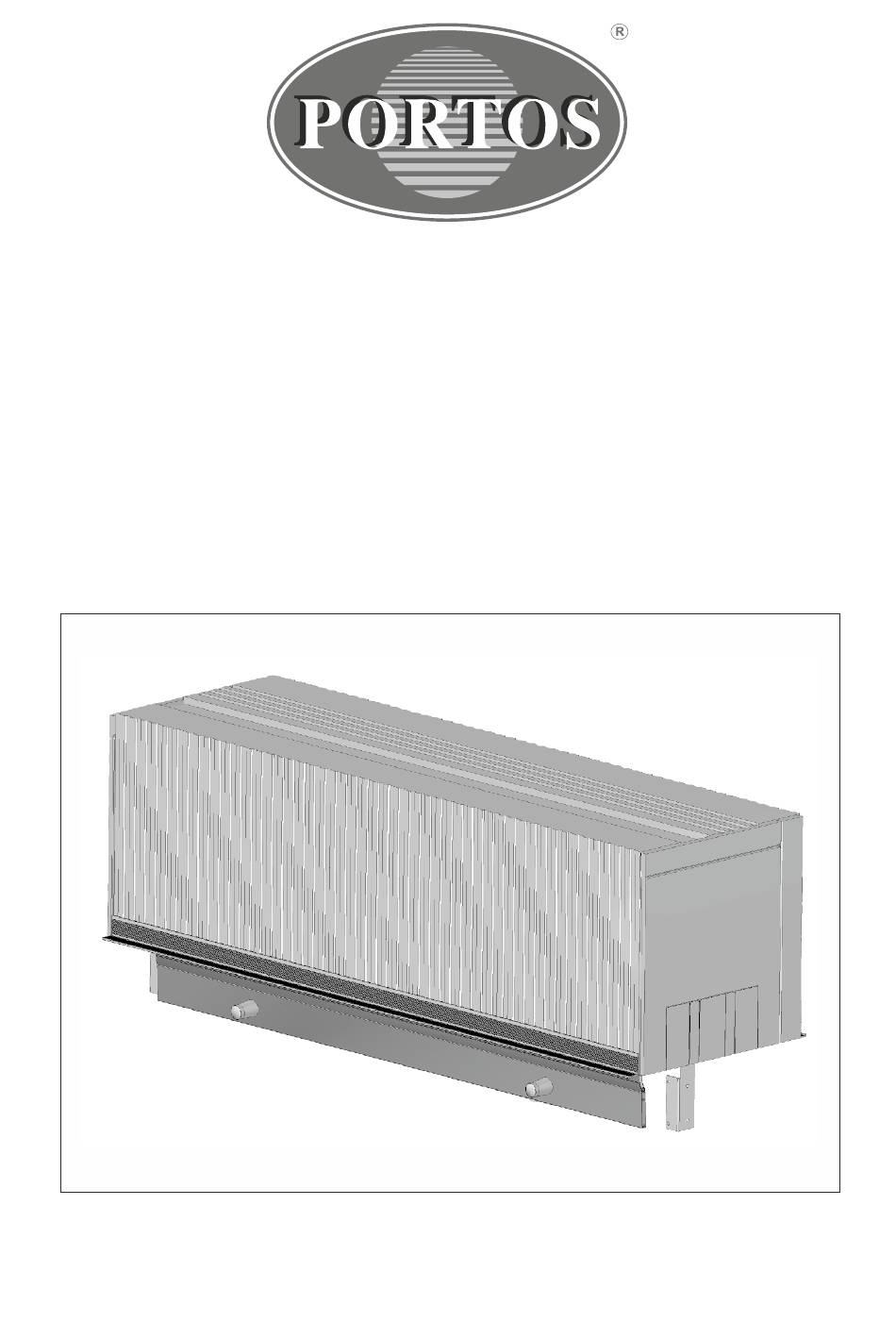

- Seite 1 MONTAGEANLEITUNG DER AUFSATZROLLLÄDEN ® SN5000...
- Seite 2 INNERE REVISIONSKLAPPE 1. Vor der Montage der Traverse den Dehnungsband PURS 2. Die Traverse ins Fensterprofil einrasten. STANDARD (der Dehnungsband wird von der Firma PORTOS nicht im Lieferumfang bereitgestellt – diese Komponente ist im Programm enthalten) auf den Fensterrahmen aufkleben.
-
Seite 3: Montage Der Statikkonsole
13. Die Statikkonsole mit den im Lieferumfang enthaltenen 14. Vor der Montage der Traverse den Dehnungsband PURS Befestigungsschrauben aus Kunststoff an den Kasten STANDARD (der Dehnungsband wird von der Firma PORTOS befestigen. nicht im Lieferumfang bereitgestellt – diese Komponente ist im Programm enthalten) auf den Fensterrahmen aufkleben. - Seite 4 Gurtwicklers). Beim Rollladen mit elektrischem Antrieb die Komponenten der elektrischen Steuerung und Stromversorgung gemäß der Montageanleitung des Antriebs sowie gem. technischen Bedingungen für Motoranschlüsse anschließen. Alle elektrischen Anschlüsse sollen von einer Person mit entsprechenden Berechtigungen ausgeführt werden. MONTAGE DER AUFSATZROLLLÄDEN SN5000...
- Seite 5 Halter montiert werden kann. Die Ablängungen werden in der Firma PORTOS ausgeführt. 7. Einlauftrichter in die Oberteile der Führungsschienen 8. Die Adapter mit Führungsschienen auf die zuvor am einschieben und mit dem Montageklebstoff befestigen. Fensterrahmen angeschraubten Nippel schieben. MONTAGE DER AUFSATZROLLLÄDEN SN5000...
- Seite 6 15. Den Oberteil der Statikkonsole von der oberen Seite des 16. Den Winkel an den Oberteil der Statikkonsole mit einer Kastens her einstecken und anschließend die gesamte Schraube und Mutter anschrauben. Statikkonsole mit einer Schraube wie in der Abbildung von unten verschrauben. MONTAGE DER AUFSATZROLLLÄDEN SN5000...
- Seite 7 17. Den Oberteil der Statikkonsole an den Sturz von der Innen- und Außenseite her verankern. 18. Sobald der Oberteil der Statikkonsole verschraubt wird, den Unterteil mit ausreichender Kraft anziehen, um die gesamte Verbindung zwischen dem Fenster und Sturz zu v ersteifen. MONTAGE DER AUFSATZROLLLÄDEN SN5000...
- Seite 8 WARNUNG - HANDLUNG NACH DER VORLIEGENDEN ANWEISUNG IST FÜR DIE SICHERHEIT DER PERSONEN VON WESENTLICHER BEDEUTUNG. HALTEN SIE DIESE ANWEISUNG FÜR SPÄTERE ANWENDUNG. PORTOS TR7 spółka z ograniczoną odpowiedzialnością s. k. POLEN PN-EN 13659 tel. +48 62 768 40 52 deutsch@portosrolety.pl...
