antrax MultiBox Beschreibung
Inhaltszusammenfassung für antrax MultiBox

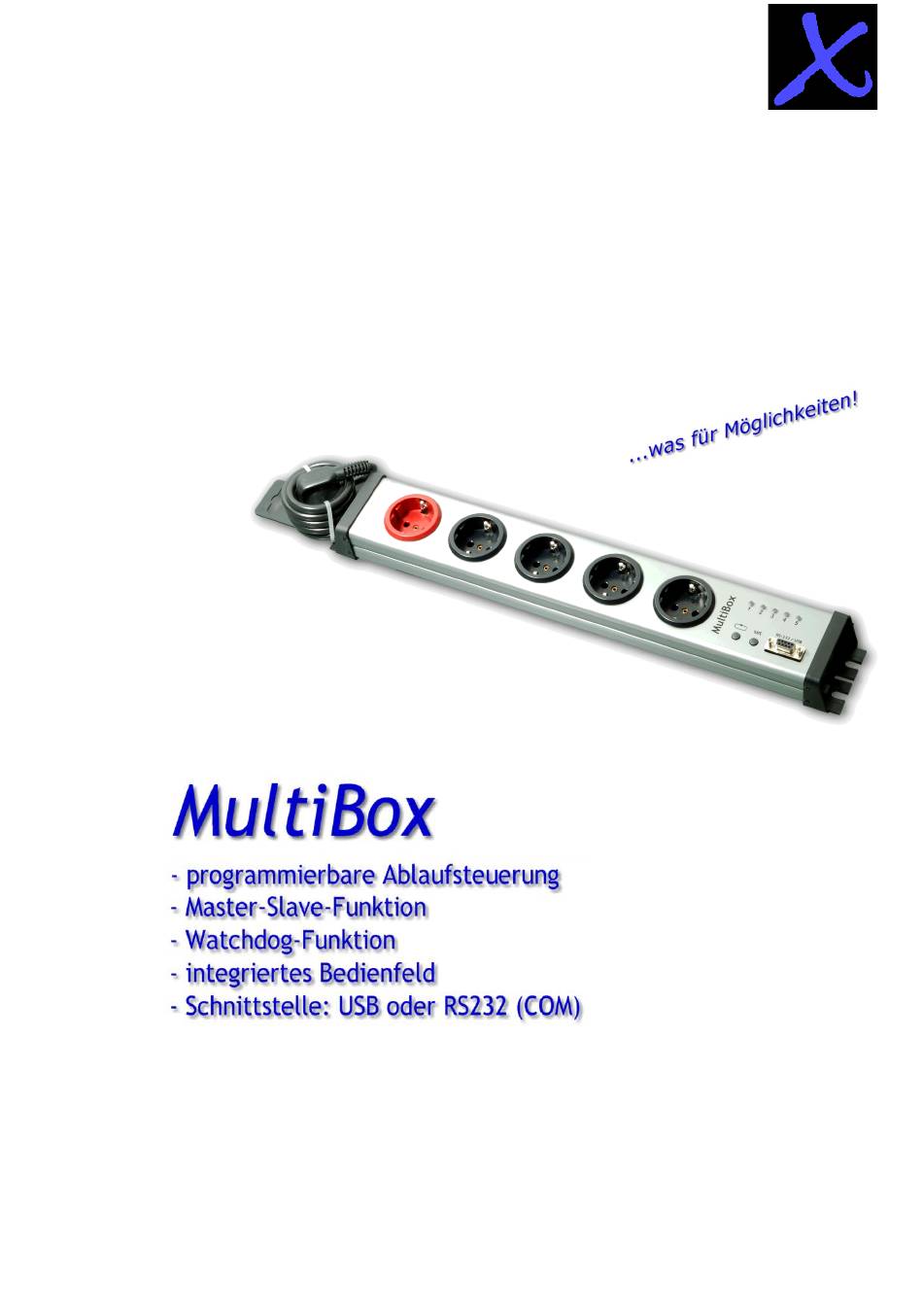

- Seite 1 Datentechnik GmbH info@antrax.de - www.antrax.de Beschreibung 18.10.2005 Hasenbrink 4, 32052 Herford, Germany Tel. +49 (0) 5221 929660 Fax +49 (0) 5221 9296628...
-
Seite 2: Inhaltsverzeichnis
Beispiele Bedienung Taster Serielle Schnittstelle Unterschied zwischen Modus 1 und Modus 3 Unterschied zwischen Modus 1 und Modus 4 MultiBox als Textdrucker ansprechen Verwendete Ausdrücke Hasenbrink 4, 32052 Herford, Germany Tel. +49 (0) 5221 929660 Fax +49 (0) 5221 9296628... -
Seite 3: Allgemeines
Datentechnik GmbH info@antrax.de - www.antrax.de Allgemeines Die MultiBox ermöglicht das direkte oder zeitgesteuerte Ein- und Ausschalten von bis zu fünf 230V-Elektrogeräten über die serielle bzw. USB-Schnittstelle eines PC bzw. über eine integrierte Ablaufsteuerung. Die Ansteuerung bzw. Bedienung der MultiBox ist mit dem auf der antrax-Homepage kostenlos erhältlichen Serviceprogramm "ASS"... -
Seite 4: Sicherheits- Und Vorsichtsmaßnahmen
Datentechnik GmbH info@antrax.de - www.antrax.de Sicherheits- und Vorsichtsmaßnahmen Öffnen Sie die MultiBox nicht. Sie enthält keine durch Sie zu wartenden Teile. Betreiben Sie die MultiBox nur in Innenräumen und vermeiden Sie den Einfluss von Feuchtigkeit. Betreiben MultiBox ordnungsgemäß... -
Seite 5: Lieferumfang
Hardware Alles komplett? Die Einzellieferung einer MultiBox beinhaltet: die MultiBox Anschlusskabel für die serielle PC-Schnittstelle oder USB-Anschlusskabel eine Beschreibung / Bedienungsanleitung Software Kostenlose Software für die Ansteuerung der MultiBox finden Sie auf unserer Homepage http://www.antrax.de/ Systemvoraussetzungen Allgemein serielle Schnittstelle (9600-8-N-1) USB-Schnittstelle (USB 1.1) -
Seite 6: Technische Merkmale
Datentechnik GmbH info@antrax.de - www.antrax.de Technische Merkmale Allgemein Schutzklasse: IP20, nur für trockene Räume Steckersystem: SCHUKO die momentanen Schaltzustände werden durch LEDs signalisiert Last- und Steuerkreise besitzen eine sichere galvanische Trennung über Relais und Transformator Umgebungstemperatur: 0 ... +40°C Lagertemperatur: 10 ... -
Seite 7: Arbeitsweise
Datentechnik GmbH info@antrax.de - www.antrax.de Arbeitsweise Hasenbrink 4, 32052 Herford, Germany Tel. +49 (0) 5221 929660 Fax +49 (0) 5221 9296628... -
Seite 8: Watchdog
Datentechnik GmbH info@antrax.de - www.antrax.de Allgemein Bei der MultiBox handelt es sich um eine Mehrfachsteckdosenleiste, wobei die fünf vorhandenen Steckdosen vom steuernden PC einzeln und unabhängig voneinander geschaltet werden können. Auf Kanal 1 kann ein integrierter Watchdog aktiviert werden. Außerdem kann die MultiBox so konfiguriert werden, dass Kanal 1 als Mastersteckdose fungiert und die Kanäle 2...5 als zugeordnete Slaves (d. -
Seite 9: Master-Slave-Funktion
Zeit (TF) erfolgen. Passiert dies nicht, löst die MultiBox einen weiteren Fehler-Neustart aus usw. Master-Slave-Funktion Die MultiBox kann erkennen, ob ein an Kanal 1 angeschlossener Verbraucher ein- oder ausgeschaltet ist (über einen integrierten "Stromfühler"). Wenn gewünscht, können die Slaves bzw. die Kanäle 2...5 in Abhängigkeit des Masters-Zustandes geschaltet werden: Verbraucher an Kanal 1 (extern) eingeschaltet -->... - Seite 10 Datentechnik GmbH info@antrax.de - www.antrax.de Die "Programmierung" der Schaltsequenz erfolgt mit einfachen Klartextbefehlen und folgt dem Schema: Zeit (in Sekunden), Kanal, Aktion So wird z. B. mit {+} PLCset = 30, 4, ON ein Schaltschritt programmiert, der den Kanal 4 nach 30 Sekunden einschaltet.
- Seite 11 MultiBox sind in weiten Grenzen einstellbar (bis zu 214748364 Sekunden = ca. 2485 Tage) Master-Slave-Funktion: Die MultiBox hat Master-Slave - Funktionalität (1 x Master / 4 Slaves) Der Master schaltet die Slaves (auch zeitversetzt) ein Programmierbare Ablaufsteuerung: programmierbare Schaltsequenz für alle Steckdosen...
- Seite 12 Netzstecker des Rechners in die Master-Steckdose (rot) der MultiBox einstecken MultiBox in eine 230V-Netzsteckdose einstecken Rechner einschalten Die MultiBox verfügt über zwei Taster. Durch Drücken auf SELECT kann ein Ausgang ausgewählt werden (entsprechende LED blinkt). Durch anschließendes Drücken auf wird Ausgang umgeschaltet.
-
Seite 13: Usb-Installation
Datentechnik GmbH info@antrax.de - www.antrax.de Installation USB-Installation Ist die MultiBox per USB an den Rechner angeschlossen, startet nun der Hardware- Installations-Assistent, der die passenden Treiber (USB als virtueller COM-Port) installiert (siehe unten). Die USB-Treiber stehen unter http://www.antrax.de zum Download zur Verfügung. Laden Sie das ZIP-File herunter und entpacken es in ein Verzeichnis auf der lokalen Festplatte. - Seite 14 Datentechnik GmbH info@antrax.de - www.antrax.de Das folgende Fenster erscheint: Wählen Sie hier den Punkt: "Software von einer Liste oder bestimmten Quelle installieren" und klicken Sie auf "weiter". Hasenbrink 4, 32052 Herford, Germany Tel. +49 (0) 5221 929660 Fax +49 (0) 5221 9296628...
- Seite 15 Datentechnik GmbH info@antrax.de - www.antrax.de Das folgende Fenster erscheint: Wählen Sie den Punkt "Durchsuchen" aus und geben Sie das Verzeichnis auf der lokalen Festplatte an, in das Sie das ZIP-File mit den Treiber-Dateien entpackt haben. Klicken Sie auf "weiter".
- Seite 16 Datentechnik GmbH info@antrax.de - www.antrax.de Folgendes Fenster erscheint: Nachdem alle benötigten Dateien kopiert sind, klicken Sie auf "weiter". Folgendes Fenster erscheint: Klicken Sie hier auf "Fertigstellen". Hasenbrink 4, 32052 Herford, Germany Tel. +49 (0) 5221 929660 Fax +49 (0) 5221 9296628...
- Seite 17 Datentechnik GmbH info@antrax.de - www.antrax.de Die Software für die Ansteuerung der MultiBox über einen virtuellen COM-Port ist nun eingerichtet. neue COM-Port korrekt funktioniert, können Systemsteuerung im Gerätemanager nachschauen: Wenn hier beim Punkt "Anschlüsse (COM und LPT)" ein Unterpunkt namens "antrax UniBox"...
- Seite 18 Power on (und Box ohne Funktion) Steckdose ein! die eingestellte Zeit Tf läuft bereits ab Power-ON und schaltet die MultiBox aus/ein, wenn nicht innerhalb der Zeit Tf getriggert wird onapon = 1, triapon = 1 {1} Modus = 4 Ausgang 1 als WatchBox im Neutral-Power-On-Modus (schaltet einen beliebigen anderen Verbraucher).
- Seite 19 Wird mit {n}Modus = x ein Modus festgelegt, wird onapon automatisch auf den richtigen Wert gesetzt. Dieser kann jedoch nachträglich geändert werden (z. B. so, dass die MultiBox im Modus 2 [SwitchBox] arbeitet und nach einem Power-ON eingeschaltet wird [{+}onapon=1]). Folgende Werte sind möglich:...
- Seite 20 Datentechnik GmbH info@antrax.de - www.antrax.de Hasenbrink 4, 32052 Herford, Germany Tel. +49 (0) 5221 929660 Fax +49 (0) 5221 9296628...
-
Seite 21: Triggerung
- www.antrax.de Triggerung Syntax Beschreibung {1} Tr = 20 Kann nur im Modus 1, 3 oder 4 (MultiBox) ausgeführt werden. Setzen der Retriggerzeit in Sekunden innerhalb dieser Zeit muss regelmäßig getriggert werden, anderenfalls wird ein Watchdog-Ereignis ausgelöst Bereich: 1 … 214748364... - Seite 22 Syntax Beschreibung {1} maxrst = Kann nur im Modus 1, 3, oder 4 (MultiBox) ausgeführt werden. Anzahl der Neustarts des PC begrenzen Dieser Befehl wird nur wirksam, wenn der Parameter "Tf" größer als 0 ist: Soll verhindert werden, dass ein PC nach einem Reset durch fehlende Triggerung immer wieder neu gestartet wird, so kann mit {+} maxrst = n eine maximale Anzahl von Neustarts festgelegt werden.
-
Seite 23: Schaltvorgänge + Sequenzen
Kann in jedem Modus ausgeführt werden. Einschaltverzögerung in Sekunden nach Power-ON Diese Zeit ist nach einem Power-ON der MultiBox allen weiteren Abläufen / Timern vorgelagert und erlaubt das verzögerte Einschalten der Steckdose (z. B. zur "Synchronisation" mehrerer, unterschiedlich "schneller" Geräte) Bereich: 0 …... -
Seite 24: Programmierbare Ablaufsteuerung (= Plc)
MultiBox-Befehle {+}PLCget und {+}PLCset. Die MultiBox stellt für diese Funktionen keine weiteren speziellen Funktionen zur Verfügung, da beim "Rückladen" einer Schaltsequenz in die MultiBox im wesentlich der vorher mit {+}PLCget ausgelesene Text schrittweise mit {+}PLCset wieder in die MultiBox geladen wird. - Seite 25 Kann nur im Modus 1, 3 oder 4 (MultiBox) ausgeführt werden. EEPROM Nichtflüchtiger Konfigurationsspeicher löschen und Defaultwerte setzen. {+} Del Status Kann nur im Modus 1, 3 oder 4 (MultiBox) ausgeführt werden. Löscht den gespeicherten und den letzten Status, der mit dem {+} Trig = n Befehl übergeben wurde.
-
Seite 26: Allgemeine Befehlsverarbeitung
Vor dem Absenden eines Befehls muss der vorhergehende Befehl von der MultiBox erkannt worden sein (Quittung oder Wartezeit). Wird mit {n}Modus = m ein Ausgang der MultiBox in einen der fünf Modi gesetzt, werden die Parameter "onapon" und "triapon" automatisch verändert. Wird jetzt nachträglich mit {n}onapon = m bzw. -
Seite 27: Stati Lesen
Datentechnik GmbH info@antrax.de - www.antrax.de Stati lesen Syntax Beschreibung {n} Remain Abfrage der noch verbleibenden Zeit bis zum nächsten Schaltvorgang Anzeige: COUNT=214748364...0 (Zeile 4 der Statusabfrage) {n} Get Senden aller Werte und Zustände (Beschreibung der Stati siehe unten) {+} F... - Seite 28 ERROR-STATE=0...214748364 gespeicherter letzter mit "{+} Trig" = n übergebener Status vor einem Watchdog-Ereignis RST-COUNTER=0...65535 Anzahl der von der MultiBox initiierten Resets seit dem letzten Rücksetzen mit {+} Del Status MAX-RST=0...65535 Maximale Anzahl der von der MultiBox initiierten Resets (danach wird Kanal 1 dauerhaft ausgeschaltet) ACT-RST =0...65535...
-
Seite 29: Watchdog-Programmierung
Triggerung) kann von der MultiBox allerdings sicher erkannt werden ... ! Ansprechen der MultiBox Einstellungen und Triggerungen der MultiBox können nur über die serielle oder die USB- Schnittstelle vorgenommen werden. Im einfachsten Fall genügt es, nach dem Setzen des gewünschten Watchdog-Modus im Hauptprogramm nur die zyklische Triggerung auszugeben. -
Seite 30: Programmfehler-Erkennung
Das führt dazu, dass eine Endlosschleife im Hauptprogramm, die eine Triggerung des Watchdogs enthält, nicht erkannt werden kann. Die MultiBox geht hier einen anderen Weg und wertet auch die bei einer Triggerung (optional) übergebene Statusvariable aus. Bei zwei aufeinander folgende Triggerungen mit demselben Inhalt wird von der aktivierten MultiBox die zweite Triggerung ignoriert bzw. -
Seite 31: Beispiele
Datentechnik GmbH info@antrax.de - www.antrax.de Beispiele Beispiel 1 In diesem Beispiel soll die MultiBox den an Kanal 1 angeschlossenen Computer nach kontrollierten Herunterfahren ausschalten 24 Stunden später wieder einschalten. Einstellungen: 1. Es wird eine Wartezeit von 60 Sekunden für das kontrollierte Herunterfahren des PC eingestellt. -
Seite 32: Programmierbare Ablaufsteuerung
Bedienfeld werden alle Kanale der MultiBox wieder in den Modus 2 geschaltet Wenn sich die MultiBox im Modus 6 befindet und die Schaltsequenz noch nicht gestartet wurde, zeigen die fünf LED ein Lauflicht. Dieses Lauflicht wird auch dann (kurz) angezeigt, wenn eine Dauerlauf-Schaltsequenz nach der Loop-Anweisung wieder "bei... -
Seite 33: Bedienung
Datentechnik GmbH info@antrax.de - www.antrax.de Bedienung Integriertes Bedienfeld LED für Kanal 1 (rot) LED für die Kanäle 2…5 (grün) Taster "SELECT" Taster "SET" USB-Schnittstelle bzw. serielle Schnittstelle 19"-Befestigungswinkel Hasenbrink 4, 32052 Herford, Germany Tel. +49 (0) 5221 929660 Fax +49 (0) 5221 9296628... -
Seite 34: Led Für Kanal 1 (Rot)
Der Ausgang der MultiBox ist dauerhaft AUS Dauerhaft EIN Der Ausgang der MultiBox ist dauerhaft EIN Blitz (Tastverhältnis 10:90, Der Ausgang der MultiBox wartet entweder auf das 0.5Hz) zeitgesteuerte Einschalten, oder er ist als Slave konfiguriert und wartet auf das Einschalten des Masters. -
Seite 35: Taster
Datentechnik GmbH info@antrax.de - www.antrax.de Bedienung Taster Modus 1 ... 5: Durch Betätigen des Tasters SELECT beginnt die LED für den Kanal 1 zu blinken. Eine erneute Betätigung des SELECT-Tasters bewirkt das Weiterschalten. Beim Betätigen des SET-Tasters für mehr als 3 Sekunden wird der ausgewählte Kanal in den jeweils anderen Zustand umgeschaltet (= getoggled). -
Seite 36: Unterschied Zwischen Modus 1 Und Modus
PC wird dauerhaft eingeschaltet. Danach liegt es in der Verantwortung des PCs, die MultiBox anzusprechen im Modus 4 verhält sich die MultiBox wie im Modus 1 mit dem Unterschied, dass der Kanal 1 nach Power-ON ausgeschaltet bleibt. -
Seite 37: Verwendete Ausdrücke
Hauptprogramm nicht Sourcecode zur Verfügung steht und somit nicht für den Einsatz einer MultiBox modifiziert werden kann. allgemeinen Einstellung Ansteuerung (= Triggerung) dient MultiBox- Serviceprogramm Hasenbrink 4, 32052 Herford, Germany Tel. +49 (0) 5221 929660 Fax +49 (0) 5221 9296628...
