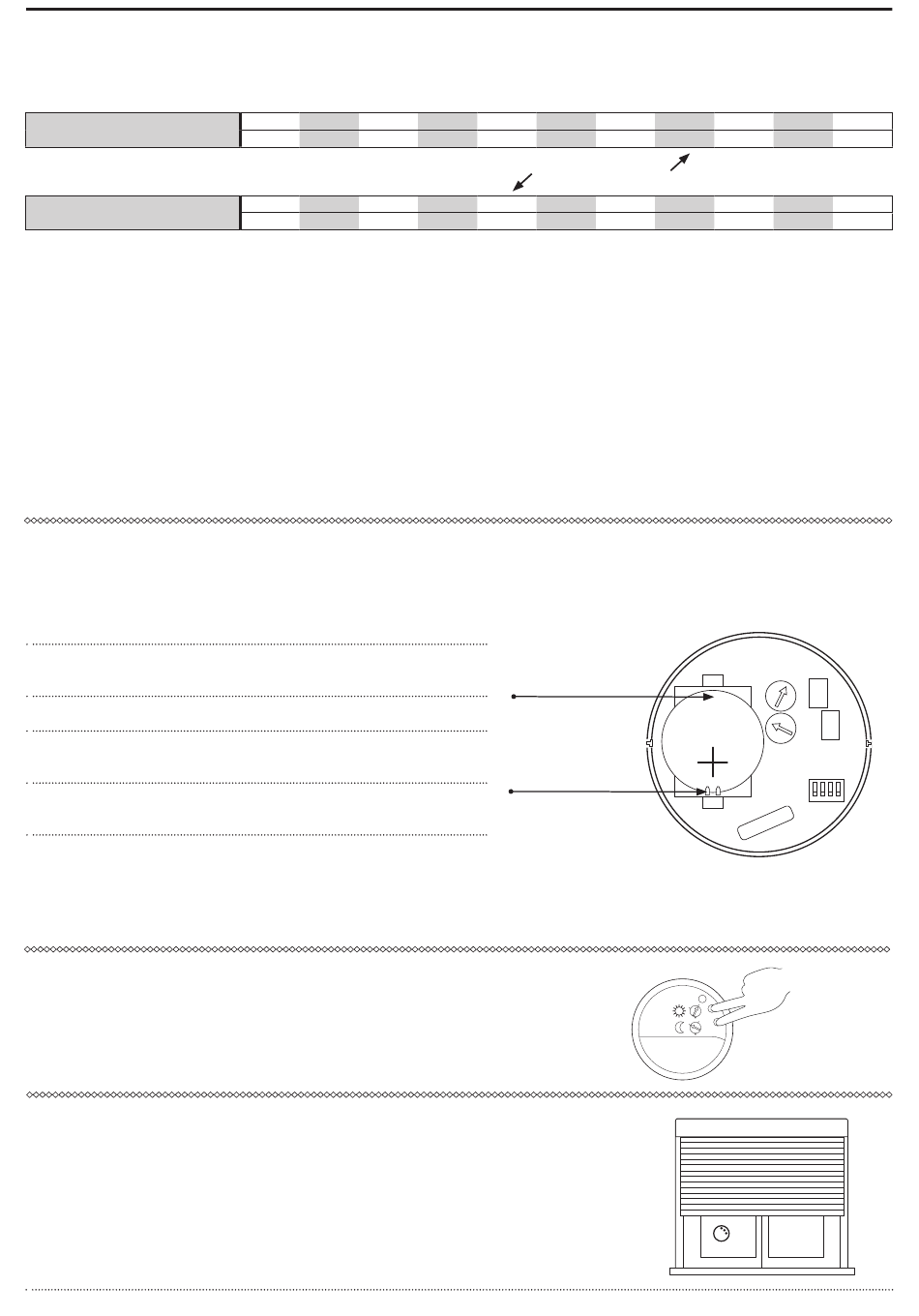

ENJOY motors RIO SD1 Kurzanleitung Seite 2
Die Werkseinstellung ist für eine Inbetriebnahme in 95 % aller Fälle geeignet und kann im Einzelfall leicht korrigiert werden. Pos. 0 an den jeweiligen
Drehschaltern DS1 und DS2 bedeutet „Funktion aus"!
2.3 Tabelle der Helligkeits- bzw. Dämmerungswerte in Lux
Beschattung (Drehschalter 1)
Dämmerung (Drehschalter 2)
2.4 Integrierte Einstellhilfe
Vorschläge zur Einstellung der Lichtwerte können wie folgt abgeru-
fen werden: Sensor durch gleichzeitiges Drücken der beiden Tasten
ausschalten. Durch wiederholtes Drücken beider Tasten wird der Sensor
wieder aktiviert. Hierbei misst der Sensor die aktuelle Tageshelligkeit
und zeigt die vorgeschlagene Drehschaltereinstellung in Form von
LED-Blinkimpulsen an. Der RIO SD1 unterscheidet dabei automatisch
zwischen Beschattungs- und Dämmerungsfunktion.
Beschattungswerte bei Sonneneinstrahlung werden durch Blinken in
grüner Farbe angezeigt, Dämmerungswerte am Abend werden gelb an-
gezeigt. Ist das Tageslicht nicht hell genug für eine Beschattung, jedoch
gleichzeitig zu hell für die Dämmerungsfunktion zeigt der Sensor ROT
– GRÜN – GELB an.
3. Batteriewechsel (1 x CR2032)
Verbrauchte Batterien unbedingt entfernen und umweltgerecht entsorgen, da für Schäden, welche durch ausgelaufene Batterien entstehen, nicht
gehaftet werden kann. Warnungen und Hinweise der Batteriehersteller beachten.
Einlegevorschrift für die Batterie
1.
Zuerst muss der RIO SD1 ausgeschaltet werden (nur bei Batteriewechsel)
(siehe Kap. 4).
2.
Nun wird der RIO SD1, wie in Kap. 2.1 beschrieben, geöffnet.
3.
Danach wird die Batterie in Schräglage in das Batteriefach angesetzt,
wobei die beiden Häkchen als Ansatzpunkt dienen (siehe Abb. 6).
4.
Nun wird die Batterie vorsichtig mit dem noch hochstehenden Ende ein-
gelegt (siehe Abb. 6).
5.
Beim Herausnehmen (Batteriewechsel) ist die leere Batterie an dieser
Stelle zuerst anzuheben (siehe Abb. 6). ! Unachtsamkeit beim Einsetzen
bzw. Herausnehmen kann zur Zerstörung der Batteriehalterung führen !!!
Es ist unbedingt auf die richtige Polung (+/-) gemäß Batteriefachprägung
zu achten, da ansonsten der RIO SD1 beschädigt werden kann.
4. Ein- und Ausschalten des RIO SD1
Durch gleichzeitiges Drücken beider Bedientasten T1 und T2 kann der RIO SD1 einbzw. ausge-
schaltet werden. Leuchtet beim Drücken die LED-ROT auf, ist der RIO SD1 ausgeschaltet; beim
Aufleuchten der LED–GRÜN ist er eingeschaltet. Der RIO SD1 kann auch bei abgenommenem
Gehäusedeckel über diese Tasten ein- bzw. ausgeschaltet werden.
5. Inbetriebnahme am Rollladen
Nach dem Einschalten des RIO SD1 muss unbedingt der jeweilig erfor derliche Einlernvorgang
durchgeführt werden. Dieser ist unbedingt erforderlich, da ansonsten eine Kommunikation
zwischen dem RIO SD1 und dem entsprechenden Empfangsgerät der RIO FUNKSYSTEM-Gruppe
nicht zustande kommt.
Die genaue Beschreibung des Einlernvorganges entnehmen Sie bitte der Gebrauchsanweisung
Ihres entsprechenden Empfängers z. B. E 1M UPT, E 1M UP, etc.
Technische Änderungen vorbehalten | Produkte wie abgebildet oder ähnlich | Rev.02 - Stand 04/2015 | Enjoy Motors Deutschland GmbH | www.enjoy-motors.de | Seite 2v4
Stellung
0
1
Lux
Aus
3000
Stellung
0
1
Lux
Aus
2
2
3
4
5000
10.000
20.000
30.000
WERKSEINSTELLUNG
3
2
4
10
5
20
Beispiel Beschattung:
Der Sensor blinkt bei Tageslicht 7mal grün. Stellen Sie den Schalter DS1
für Beschattung auf Stellung 7. Hinweis: Um eine sofortige Beschattung
zu erzielen, reduzieren Sie gegebenenfalls den Vorschlag um 1 Schal-
terstellung und wählen dann die Stellung 6.
Beispiel Dämmerung:
Der Sensor blinkt in der Abenddämmerung vier mal gelb. Stellen Sie
den Schalter DS2 für Dämmerung auf Stellung 4.
Hinweis: Um eine sofortige Schließung zu erzielen, geben Sie eventuell
noch 1 Schalterstellung hinzu und wählen dann die Stellung 5.
Beim Herausneh-
men an dieser Stelle
zuerst rausnehmen
Beim Einlegen die
Batterie an dieser Stelle
unter die beiden Metallhaken
einsetzen dann vorsichtig eindrücken
5
6
7
40.000
50.000
60.000
5
6
7
30
40
60
Abb. 6
CR 2032
6
3
6
3
Abb. 7
Abb. 8
8
9
70.000
8
9
80
100
