INTER EVOLUTION 16 AGRO Bedienungsanleitung Seite 2

ES
1
ÁMBITO DE APLICACIÓN
Este pulverizador ha sido fabricado con materiales de primera calidad y diseñado exclusivamente para ser utilizado con productos
fi tosanitarios agrícolas y de jardín (herbicidas, insecticidas, fungicidas).
2 PUESTA EN MARCHA Y PULVERIZACIÓN
Es conveniente realizar la verifi cación de la puesta en marcha con agua:
1) Acople la manguera (703) a la lanza y a la cámara (1033) (1071). Montar las correas (ver detalle dibujo). Verifi que que todos los
elementos están adecuadamente roscados con objeto de evitar posibles fugas del producto a pulverizar.
2) Suelte la tapa y vierta el líquido a pulverizar. Utilice el fi ltro.
3) Ajuste el aparato a la espalda, regulando las correas.
4) Accione la palanca unas 8-10 veces para la puesta en presión, accione la manilla y regule la boquilla (100), hasta conseguir la
pulverización deseada. Recomendamos el uso del regulador de presión.
5) Este pulverizador es ambidiestro. Para operar de la forma inversa: desmonte el enganche lanza (1048); gire la palanca 180º y con
la ayuda de un destornillador, saque el casquillo (338) de la base; ponga la palanca y correas en la posición opuesta del depósito.
3
MANTENIMIENTO
1) Después de cada utilización despresurice la cámara de presión.
2) Limpie el depósito y el resto de componentes (boquilla, fi ltro...) con agua.
3) En caso de obstrucción de la boquilla o fi ltro, limpielos con agua y no utilice objetos metálicos.
4) Para prolongar la duración de la vida de las juntas, aplique regularmente unas gotas de aceite en las partes en movimiento.
5) En caso de manilla agarrotada y/o fi ltro (1036) sucio, soltar la empuñadura (1042). Extraer el fi ltro tirando hacia fuera, limpiarlo,
engrasar las juntas y montar.
6) Para proceder con la sustitución por desgaste del retén (120) (133) (497) de la cámara: desmonte el enganche lanza (1048) y
saque la cámara (1033) (1071); al sacar la cámara el agitador caerá al fondo del depósito, proceda a sacarlo. Desenrosque la
válvula (365) con ayuda de la cruceta que tiene el agitador. No pierda la bola. Sustituya el retén (120) (133) (497) y proceda de
manera inversa a montar válvula y cámara. Asegure que la bola esté en su compartimento.
7) Para proceder con la sustitución por desgaste del cilindro (092): desmonte el enganche lanza (1048), saque la cámara y la tuerca
guía (1035). Introduzca la cámara hasta el fondo y desenrosque en sentido contrario a las agujas del reloj. Saque la cámara y
sustituya el cilindro (ver detalle dibujo).
8) Almacene el pulverizador al abrigo para evitar heladas y fuerte calor (entre 5º y 30º C).
4 NORMAS DE SEGURIDAD
1) No utilice productos químicos fuera del ámbito de aplicación indicado.
2) Respete siempre las prescripciones y las dosis que, en las etiquetas de los embalajes, recomiende el fabricante del producto de
tratamiento que va a utilizar.
3) No coma, beba, ni fume durante la preparación y el tratamiento.
4) No pulverice sobre las personas, animales, ni instalaciones eléctricas.
5) No trate con fuerte viento o calor.
6) En caso de intoxicación, consulte a su médico, aportándole el embalaje del producto del tratamiento.
7) No vierta los residuos de producto o limpieza cerca de cursos de agua, pozos, etc., que vayan a ser utilizados para uso-consumo
humano o animal.
8) Utilice un equipo de protección adecuado, máscara, gafas, guantes, calzado, etc.
9) No modifi que el aparato. No utilice el aparato si está dañada, deformada o alterada su forma inicial.
10) Almacene el pulverizador al abrigo, para evitar heladas y fuerte calor (entre 5º y 30º C).
GARANTÍA
Nuestras mercancías están garantizadas por cinco años, desde la fecha de compra del usuario, contra todo defecto de fabricación o
materiales. La garantía se limita estrictamente al remplazamiento gratuito de piezas reconocidas defectuosas por nuestros servicios.
La garantía no se aplicará, cuando exista uso indebido de nuestros materiales, desmontajes y/o modifi caciones de nuestros aparatos,
y para aquellas piezas de uso y desgaste normal que requieren mantenimiento. La garantía no se aplicará en caso de negligencia,
imprudencia, y uso no racional del material. Los gastos de expedición y transporte de las piezas en garantía, así como la mano de
obra no realizada en nuestra fábrica, serán por cuenta del usuario. Para hacer efectiva la garantía, deberán remitirnos, franco de
portes, la pieza objeto del reclamo junto a la factura o ticket de compra.
GOIZPER RECOMIENDA EL USO DEL REGULADOR
Use el regulador de presión para conseguir una pulverización óptima garantizando un tratamiento efi caz para cada cultivo, un
consumo moderado de agua y producto fi tosanitario y el respeto de cultivos próximos y el medio ambiente.
El uso del regulador de presión que Goizper ha incorporado de serie en el pulverizador que Ud. acaba de adquirir garantiza un caudal
de salida a presión constante y un tamaño de gota homogéneo.
Este accesorio, desarrollo único patentado por Goizper, permite adaptar el equipo al tipo de tratamiento que deba realizar:
- Para tratamientos insecticidas y fungicidas utilice la aplicación a alta presión (3 bar-visor verde-posición ON) para obtener gotas
más pequeñas. La combinación con la boquilla cónica o de disco adecuada le proporcionará el tamaño de gota y caudal más
efi caz en cada caso.
- Para tratamientos herbicidas utilice la aplicación a baja presión (1,5 bar-visor rojo-posición ON), a fi n de obtener gotas más
gruesas y evitar la deriva y el riesgo de contaminación a cultivos adyacentes. Use la boquilla de espejo o abanico que maximice
la efi cacia del tratamiento.

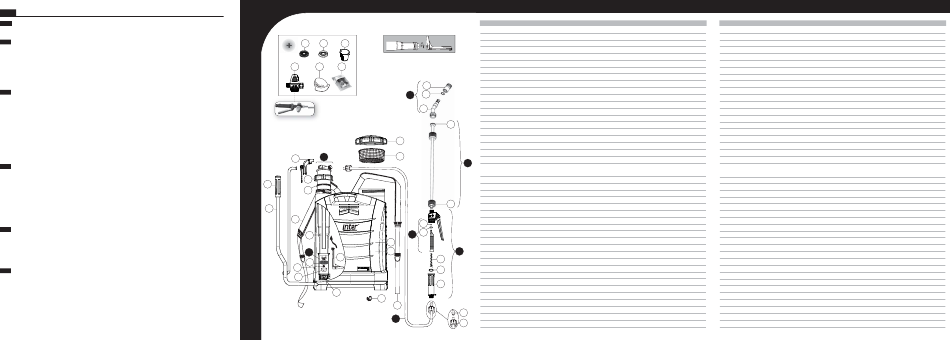

RELACIÓN DE PIEZAS / LISTE DE PIÈCES / PARTS LIST / LISTAGEM DAS PEÇAS / ERSATZTEILLISTE / DISTINTA PEZZI / LIJST VAN ONDERDELEN / FÖRTECKNING ÖVER BESTÅNDSDELAR / FORTEGNELSE OVER DELE / LUETTELO OSISTA
133 497 674
676 675 1024
100
101
700
701
1032
105
1071
1048
1035
1028
1034
1029
248
349
614
1036
1033
1047
1104
092
106
363
120
119
109
365
1042
119
338
248
703
Nº COD. Q ES FR EN
092 8.39.41.603 1 CILINDRO CON BOLA CYLINDRE AVEC BOULE CYLINDER WITH BALL CILINDRO COM BOLA
100 8.39.05.015 1 BOQUILLA Ø 1,5 BUSE Ø 1,5 NOZZLE Ø 1,5 BOQUILHA Ø 1,5
101 2.23.15.908 2 JUNTA REDONDA AN-8 JOINT ROND AN-8 ROUND GASKET AN-8 JUNTA REDONDA AN-8
102 8.42.02.334 1 ARANDELA PLANA RONDELLE PLATE FLAT WASHER ARANDELA PLANA
105 8.39.18.303 1 FILTRO DEPÓSITO FILTRE DU RÉSERVOIR FILTER TANK FILTRO DEPÓSITO
106 8.39.47.306 1 AGITADOR AGITATEUR AGITATOR AGITADOR
109 2.23.15.916 1 JUNTA REDONDA AN-16 JOINT ROND AN-16 ROUND GASKET AN-16 JUNTA REDONDA AN-16
119 2.20.08.902 2 BOLA INOX. Ø 12 BOULE INOX. Ø 12 STAINLESS STEEL BALL Ø 12 BOLA INOX. Ø 12
120 8.39.11.305 1 RETÉN DE VITÓN RENFORT EN VITON VITON SEAL RETENEDOR DE VITON
133 8.39.09.306 1 RETEN DE CAUCHO RENFORT EN CAOUTCHOUC RUBBER SEAL RETENTOR DE BORRACHA
248 8.39.41.364 2 CORREA COURROIE STRAP CORREIA
290 8.38.08.308 2 CASQUILLO MANGUERA DOUILLE TUYAU HOSE BUSHING CASQUILHO MANGUEIRA
291 8.42.02.332 2 TUERCA ÉCROU NUT PORCA
338 8.39.43.327 1 CASQUILLO BASE DOUILLE BASE BASE BUSHING CASQUILHO BASE
102
349 2.23.16.903 1 JUNTA REDONDA AN-3 JOINT ROND AN-3 ROUND GASKET AN-3 JUNTA REDONDA AN-3
363 8.39.41.342 1 RESORTE FILTRO RESSORT FILTRE FILTER SPRING MOLA FILTRO
365 8.39.41.303 1 VÁLVULA CIERRE SOUPAPE FERMETURE SEALING VALVE VALVULA FECHO
497 8.39.41.305 1 RETEN SINTÉTICO OPACO RENFORT SYNTHÉTIQUE OPAQUE OPAQUE SYNTHETIC SEAL JUNTA SINTÉTICA OPACA
614 2.23.16.908 1 JUNTA REDONDA AN-8 JOINT ROND NA-8 ROUND GASKET AN-8 JUNTA REDONDA AN-8
674 8.39.41.350 1 DOSIFICADOR 100 ML. DOSEUR 100 ML. 100 ML DOSER DOSIFICADOR 100 ML.
891
675 8.39.41.351 1 MASCARILLAS "DE CONFORT" MASQUES « DE CONFORT » "COMFORT" (ANTI-DUST) MÁSCARAS "DE CONFORTO"
(ANTI-POLVO) (ANTIPOUSSIÈRE) MASKS (ANTI-PÓ)
676 8.34.47.900 1 REGULADOR DE PRESIÓN RÉGULATEUR DE PRESSION PRESSURE REGULATOR REGULADOR DE PRESSÃO
700 8.39.06.811 1 CODILLO COMPLETO COUDE COMPLET COMPLETE ELBOW COTOVELINHO COMPLETO
701 8.39.06.663 1 CODILLO PULVERIZADOR COUDE PULVÉRISATEUR SPRAY ELBOW COTOVELINHO PULVERIZADOR
703 8.39.18.805 1 MANGUERA COMPLETA TUYAU COMPLET COMPLETE HOSE MANGUEIRA COMPLETA
101
891 8.39.41.810 1 TUBO CON CASQUILLO TUBE AVEC DOUILLE PIPE WITH BUSHING CANO COM CASQUILHO
1024 8.34.46.815 1 SET DE BOQUILLAS JEU DE BUSES NOZZLES SET CONJUNTO BOQUILHAS
1026 8.49.41.801 1 MANILLA COMPLETA MANETTE COMPLÈTE COMPLETE HANDLE PUNHO COMPLETO
1028 8.49.41.307 1 EMPUÑADURA POIGNÉE GRIP PUNHO
1029 8.49.41.802 1 PALANCA COMPLETA LEVIER COMPLET COMPLETE LEVER ALAVANCA COMPLETA
1032 8.49.41.602 1 TAPA DEPÓSITO Y VÁLVULA COUVERCLE RÉSERVOIR ET SOUPAPE TANK COVER AND VALVE TAMPA DEPÓSITO DE VÁLVULA
1033 8.49.41.302 1 CÁMARA PRESIÓN CHAMBRE DE PRESSION PRESSURE CHAMBER CÂMARA PRESSÃO
1026
1034 8.49.41.410 1 ARANDELA FIELTRO RONDELLE DE FERMETURE LOCKING WASHER ARANDELA FIELTRO
1035 8.49.41.304 1 TUERCA GUÍA COUVERCLE GUIDE GUIDE LID PORCA GUIA
1036 8.49.41.812 1 FILTRO CON JUNTAS FILTRE AVEC JOINTS FILTER WITH GASKET FILTRO COM JUNTAS
1042 8.49.41.367 1 EMPUÑADURA PORTA FILTRO PORTE FILTRE GRIP PUNHO–PORTA FILTRO
1047 8.49.61.850 1 DEPÓSITO 16 L. RÉSERVOIR 16 L. 16 L. TANK DEPÓSITO 16 L.
1048 8.49.51.811 1 ENGANCHE LANZA CROCHET LANCE LANCE HOOK ENGATE LANÇA
1071 8.49.48.814 1 CÁMARA COMPLETA CHAMBRE COMPLÈTE COMPLETE CHAMBER CÂMARA COMPLETA
1104 8.49.68.850 1 DEPÓSITO 20 L. RÉSERVOIR 20 L. 20 L. TANK DEPÓSITO 20 L.
8.49.66.200 1 HOJA INSTRUCCIONES FEUILLE D'INSTRUCTIONS INSTRUCTION SHEET FOLHA INSTRUÇÕES
290
8.49.65.201 1 EMBALAJE EMBALLAGE PACKAGING EMBALAGEM
291
8.49.66.201 1 EMBALAJE EMBALLAGE PACKAGING EMBALAGEM
PT DE Nº COD. Q IT NL
ZYLINDER MIT KUGEL 092 8.39.41.603 1 CILINDRO PIU'SFERA CILINDER MET KOGEL
SPRITZDÜSE Ø 1,5 100 8.39.05.015 1 UGELLO Ø 1,5 MONDSTUK VAN Ø 1,5
O-RING AN-8 101 2.23.15.908 2 GUARNIZIONE TONDA AN-8 RONDE PAKKING AN-8
FLACHE SCHEIBE 102 8.42.02.334 1 RONDELLA PLANA PLATTE TUSSENRING
BEHÄLTER TERFILTER 105 8.39.18.303 1 FILTRO SERBATOIO FILTER RESERVOIR
RÜHRER 106 8.39.47.306 1 AGITATORE MENGER
O-RING AN-16 109 2.23.15.916 1 GUARNIZIONE TONDA AN-16 RONDE PAKKING AN-16
INOX KUGEL Ø 12 119 2.20.08.902 2 SFERA INOX Ø 12 KOGEL ROESTVRIJ STAAL Ø 12 KULA ROSTFRI Ø 12
VITON-MANSCHETTE
120 8.39.11.305 1 ANELLO DI TENUTA IN VITONE AFDICHTINGSRING VAN VITON RESERVBEHÅLLARE AV VITON RESERVEBEHOLDER AF VITON
KAUTSCHUK-MANSCHETTE 133 8.39.09.306 1 ANELLO DI TENUTA IN CAUCCIU AFDICHTINGSRING VAN RUBBER GUMMI BEHÅLLARE
GURT 248 8.39.41.364 2 CINGHIA RIEM
SCHLAUCHBUCHSE 290 8.38.08.308 2 GHIERA IDRANTE BUS SLANG
MUTTER 291 8.42.02.332 2 DADO MOER
AUFLAGEBUCHSE 338 8.39.43.327 1 GHIERA BASE BUS BASIS
O-RING AN-3 349 2.23.16.903 1 GUARNIZIONE TONDA AN-3 RONDE PAKKING AN-3
FILTERFEDER
363 8.39.41.342 1 MOLLA FILTRO VEER FILTER
VERSCHLUSSVENTIL 365 8.39.41.303 1 VALVOLA CHIUSURA AFSLUITKLEP
UNDURCHSICHTIGER SYTHETIKRING 497 8.39.41.305 1 ARRESTO SINTETICO OPACO NIET DOORZICHTIGE SYNTHETISCHE PAL OGENOMSKINLING SYNTETISK BEHOLDER UIDENNEMSIGITG SYNTETISK BEHOLDER SYNTEETTINEN LÄPINÄKYMÄTÖN SALPA
O-RING AN-8 614 2.23.16.908 1 GUARNIZIONE TONDA AN-8 RONDE PAKKING AN-8
100 ML-DOSIERER 674 8.39.41.350 1 DOSATORE 100 ML. DOSEERUNIT 100 ML.
"DE CONFORT" –MASKEN 675 8.39.41.351 1 MASCHERINE "CONFORTEVOLI" "COMFORTABELE" (ANTISTOF) ANDNINGSSKYDD
(STAUBSCHUTZMASKEN) (ANTI-POLVERE) MASKERS
DRUCKREGLER 676 8.34.47.900 1 REGOLATORE PRESSIONE DRUKREGELAAR
KOMPLETTES BOGENSTÜCK 700 8.39.06.811 1 GOMITO COMPLETO COMPLETE ELLEBOOG
DRUCKSPRITZEKRÜMMER 701 8.39.06.663 1 GOMITO POLVERIZZATORE ELLEBOOG VERSTUIVER
SCHLAUCH, KOMPLETT 703 8.39.18.805 1 TUBO FLESSIBILE COMPLETO COMPLETE SLANG
ROHR MIT HÜLSE 891 8.39.41.810 1 TUBO CON GHIERA PIJP MET BUS
DÜSEN-SATZ 1024 8.34.46.815 1 SET UGELLI SET SPUITMONDEN
BEDIENUNGSHEBEL, KOMPLETT 1026 8.49.41.801 1 MANIGLIA COMPLETA COMPLEET HANDVAT
GRIFF 1028 8.49.41.307 1 MANOPOLA HANDGREEP
HEBEL KOMPLETT 1029 8.49.41.802 1 LEVA COMPLETA COMPLETE HEFBOOM
BEHÄLTERDECKEL U. VENTIL
1032 8.49.41.602 1 COPERCHI O SERBATOI O COMPLETO DI VALVOLA DEKSEL RESERVOIR EN KLEP
KAMMER 1033 8.49.41.302 1 CAMERA PRESSIONE DRUKKAMER
SCHEIBE 1034 8.49.41.410 1 RONDELLA FILTRO VILTEN RING
FÜHRUNGSDECKEL 1035 8.49.41.304 1 DADO GUIDA GELEIDINGSMOER
FILTER MIT DICHTUNGEN 1036 8.49.41.812 1 FILTRO CON GIUNTI FILTER MET PAKKINGEN
HANDGRIFF–FILTERHALTER 1042 8.49.41.367 1 IMPUGNATURA PORTA–FILTRO HANDGREEP HOUDER – FILTER HANDTAG FILTER HÅLLARE HÅNDGREB FILTER HOLDER
BEHÄLTER 16 L. 1047 8.49.61.850 1 SERBATOIO 16 L. RESERVOIR 16 L.
LANZENHALTERUNG
1048 8.49.51.811 1 ATTACO HAAK LANS
KAMMER KOMPLETT 1071 8.49.48.814 1 CAMERA COMPLETA COMPLETE KAMER
BEHÄLTER 20 L. 1104 8.49.68.850 1 SERBATOIO 20 L. RESERVOIR 20 L.
ANWEISUNGSBLATT 8.49.66.200 1 FOGLIO ISTRUZIONI INSTRUCTIEBLAD
VERPACKUNG 8.49.65.201 1 IMBALLAGGIO VERPAKKING
VERPACKUNG 8.49.66.201 1 IMBALLAGGIO VERPAKKING
SV DA FI
CYLINDER MED KULA CYLINDER MED KUGLE KUULASYLINTERI
MUNSTYCKE Ø 1,5 MUNDSTYKKE Ø 1,5 Ø 1,5 SUUKAPPALE
RUND FOG AN-8 RUND SAMLING AN-8 TIIVISTERENGAS AN-8
FLAT SKIVA FLAD SKIVE LITTEÄ VÄLILEVY
FILTER BEHÅLLARE FILTER BEHOLDER SÄILIÖN SUODATIN
SPATEL OMRØRER SEKOITIN
RUND FOG AN-16 RUND SAMLING AN-16 TIIVISTERENGAS AN-16
KUGLE RUSTFRI Ø 12 KUULA Ø 12 RUOSTUMATTOMASTA TERÄKSESTÄ
VITON–MANSETTI
GUMMI BEHOLDER KUMIMANSETTI
REM REM HIHNA
BUSSNING SLANG BØSNING SLANGE LETKUN HOLKKI
MUTTER MØTRIK MUTTERI
BUSSING BAS BØSNING BASE POHJAHOLKKI
RUND FOG AN-3 RUND SAMLING AN-3 TIIVISTERENGAS AN-3
FJÄDER FILTER FJEDER FILTER SUODATTIMEN VIETERI
SPÄRRVENTIL SPÆRREVENTIL SULKIJAVENTTIILI
RUND FOG AN-8 RUND SAMLING AN-8 TIIVISTERENGAS AN-8
DOSERARE 100 ML. DOSIMETER, 100 ML. ANNOSTELIJA 100 ML.
MASKER "KOMFORT" "DE CONFORT" –NAAMARIT
"KOMFORTMASKER" (ANTI-DAMM) (BEKÆMPELSE AF STØV) (PÖLYNESTO)
TRYCKREGULATOR TRYKREGULATOR PAINEENSÄÄDIN
KOMPLETT KNÄRÖR KOMPLET KNÆRØR TAIVEOSA KOKONAISUUDESSAAN
PULVERISATOR KNÄRÖR PULVERISATOR KNÆRØR SUMUTTAVA TAIVEOSA
HEL SLANG KOMPLET SLANGE LETKU KOKONAISUUDESSAAN
RÖR MED BUSSNING RØR MED BØSNING HOLKILLINEN PUTKI
UPPSÁTTNING MUNSTYCKEN SÆT AF DYSER SUUKAPPALESARJA
HELT HANDTAG KOMPLET BETJENINGSDEL KAHVA KOKONAISUUDESSAAN
HANDTAG HÅNDGREB SAUVAN KÄDENSIJA
KOMPLETT STÅNG KOMPLET STANG SAUVA KOKONAISUUDESSAAN
LOCK BEHÅLLARE OCH VENTIL LÅG BEHOLDER OG VENTIL SÄILIÖN KORKKI JA VENTTIILI
KAMMER TRYCK KAMMER TRYK PAINEKAMMIO
SKIVA FILTER SKIVE FILTER HUOPARENGAS
HUVUDMUTTER HOVEDMØTRIK OHJAUSMUTTERI
FILTER MED FOGAR FILTER MED SAMLINGER SUODATIN, JOSSA TIIVISTEET
TANKO–OSA SUODATTIMELLE
BEHÅLLARE 16 L. DEPOT 16 L. SÄILIÖ 16 L.
KROK SPRUT KROG SPRØJTE SUMUTINPUTKEN LIITIN
KOMPLETT KAMMER KOMPLET KAMMER KAMMIO KOKONAISUUDESSAAN
BEHÅLLARE 20 L. DEPOT 20 L. SÄILIÖ 20 L.
ANVISNINGSBLAD INSTRUKTIONSBLAD KÄYTTÖOHJEET
FÖRPACKNING EMBALLAGE PAKKAUS
FÖRPACKNING EMBALLAGE PAKKAUS
