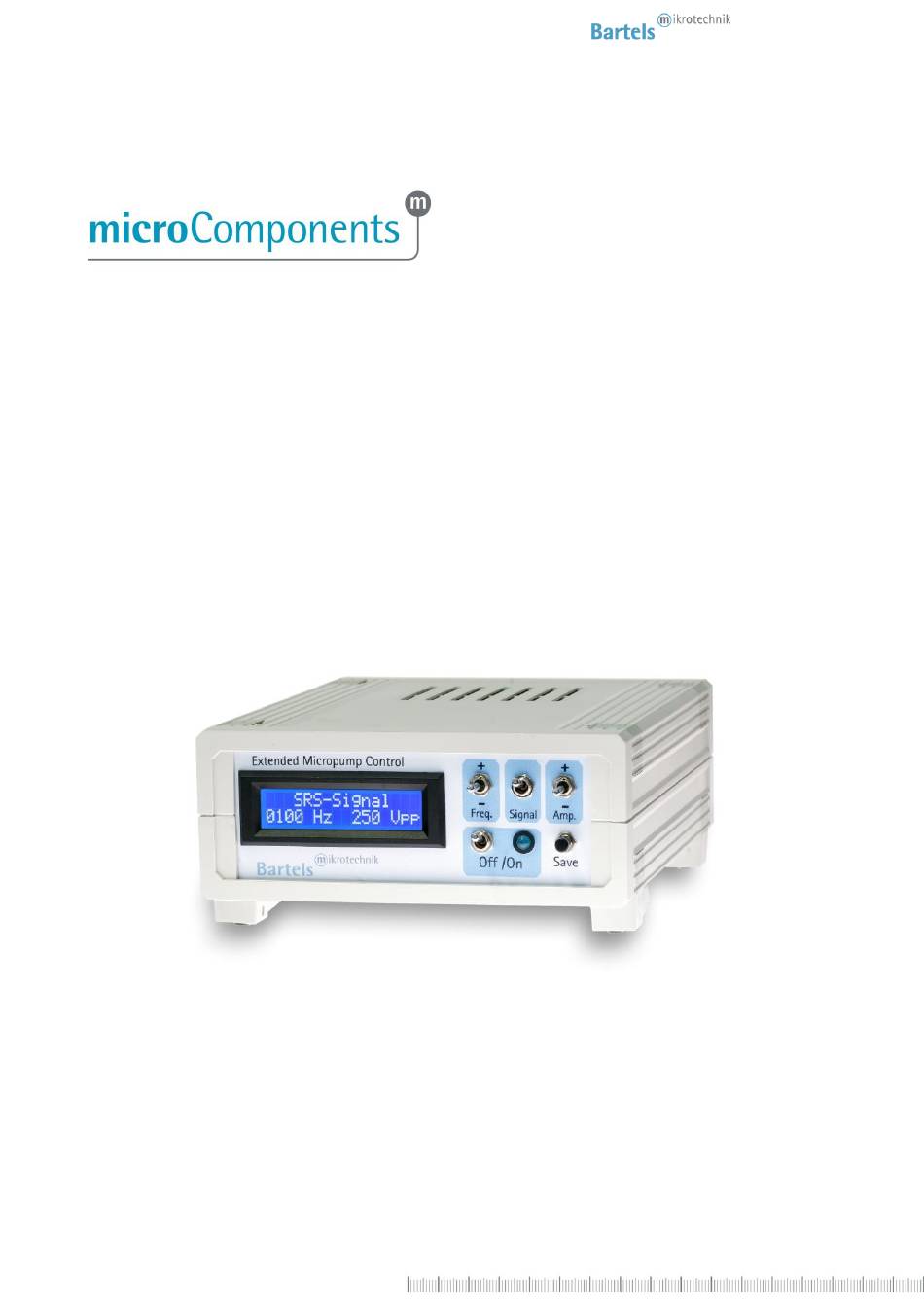

- Seite 1 Bedienungsanleitung für die mp-x Pumpensteuerung with passion for microfl Rev. 2.6 (08.02.2019)
-
Seite 2: Inhaltsverzeichnis
Inhalt Einleitung ........................................3 Konformitätserklärung ................................... 3 Generelle Sicherheitsaspekte ................................3 Verwendungszweck ..................................... 4 Einsatzgebiet ......................................4 Fehlgebrauch ......................................4 Mitarbeiterauswahl und Qualifikation .............................. 4 Über diese Bedienungsanleitung ................................ 4 Die mp-x Steuerung ....................................5 Bestimmungsgemäßer Gebrauch und Hinweise ..........................5 Electrische Signalform ................................... -
Seite 3: Einleitung
Die Mikropumpen wurden für die Förderung von Gasen und Flüssigkeiten entwickelt. Die Steuerungen wurden für den Betrieb der Mikropumpen entwickelt. Da der Anwender das Pumpmedium frei wählt, kann Bartels Mikrotechnik keine Garantie oder Haftung für Schäden übernehmen, die aus dem Gebrauch einzelner oder mehrerer Pumpmedien resultieren. Dies gilt insbesondere für Gefahrstoffe, für die die entsprechenden Sicherheitshinweise der Hersteller und Lieferanten zu beachten sind. -
Seite 4: Verwendungszweck
Einwilligung des Herstellers. Solche Modifizierungen können die Sicherheit des Systems oder der Komponenten beeinflussen und sind daher untersagt. Bartels Mikrotechnik GmbH lehnt jede Verantwortung für die Zerstörung der Systeme ab, die durch nicht autorisierte Modifikationen der Pumpen und Steuerungen verursacht wurde. -
Seite 5: Die Mp-X Steuerung
Die mp-x Steuerung Bestimmungsgemäßer Gebrauch und Hinweise Das Gerät ist tragbar, der Einsatzort des Gerätes sind Labore und ähnliche Umgebungen. Das Personal ist üblicherweise geschult und fähig, die Ergebnisse zu interpretieren. Gem. den gültigen EMV-Richtlinien ist es ein Gerät der Klasse A und nicht in Wohnbereichen zugelassen. Das Gerät wird in einer beherrschten elektromagnetischen Umgebung eingesetzt. -
Seite 6: Electrische Signalform
Electrische Signalform Rechteck Sinus with passion for microfl Rev. 2.6 (08.02.2019) -
Seite 7: Verbinden Der Pumpe Mit Der Mp-X Steuerung
Verbinden der Pumpe mit der mp-x Steuerung Hauptschalter Netzgerätestecker USB-Schnittstelle Anschlüsse für eine oder zwei mp5 Anschluss für eine Pumpe der mp6-Serie Bitte beachten Sie: Es ist nur möglich entweder eine Pumpe der mp6-Serie oder maximal zwei mp5 mit der mp-x zu verbinden. -
Seite 8: Bedienung Der Mp-X Steuerung
Bedienung der mp-x Steuerung Zur Ansteuerung der Mikropumpe bietet die mp-x drei unabhängige Parameter: Frequenz Amplitude Signalform Es ist möglich, die Einstellungen während des Pumpenbetriebes zu ändern. Für die Verlängerung der Lebensdauer ist es jedoch ratsam, die Mikropumpe auszuschalten bevor die Einstellungen geändert werden. -
Seite 9: Installation Des Treibers "Usb Micropump Control
To Zum Ansteuern der Mikropumpe treffen Sie die Vorbereitungen entsprechend Kapitel Fehler! Verweisquelle onnte nicht gefunden werden. und führen Sie die folgenden Schritte durch: Schritt 1: Wählen Sie eine Frequenz durch Betätigen des Frequenzschalters aus. Schritt 2: Wählen Sie eine der Signalformen aus, indem Sie den Signalschalter drücken. Schritt 3: Setzen Sie die Amplitude fest, indem Sie den Amplitudenschalter betätigen. -
Seite 10: Für "Windows 7
Schritt 6: Nach der Installation erscheint der Hardware Assistent nochmals für die serielle Schnittstelle. Wiederholen Sie dafür die Schritte 1-5. 1.1.2 Für "Windows 7" Abhängig von den individuellen Einstellungen des Systems müssen andere Schritte vorgenommen werden. Die Beschreibungen treffen größtenteils auch auf "Windows Vista" zu. Schritt 1: Melden Sie sich mit Administrator Rechten an. -
Seite 11: Für "Windows 10
Schritt 10: Nach dem Neustart wählen Sie in dem Auswahlmenü die Option "7. Erzwingen der Treibersignatur deaktivieren" Warten Sie bis das System gestartet ist. Schritt 11: Klicken Sie rechts auf die Datei "ftdibus Bami.inf" im mp-x Treiber-Ordner "XU7 USB Driver 2.08.30" und wählen Sie "Installieren". - Seite 12 Schritt 10: Nun können Sie die mp-x mit einem beliebigen USB-Port verbinden. Falls Sie das Gerät vorher schon angeschlossen hatten, trennen Sie bitte die Verbindung und schicken Sie es erneut an. Die Betriebsparameter der Mikropumpe können mithilfe Ihres Computers gesetzt werden. Für diesen Zweck können Sie eine Software Ihrer Wahl verwenden, die im Stande ist über eine serielle Schnittstelle des Computers zu kommunizieren.
- Seite 13 Von der National Instruments Webseite kann das "NI-Serial" Paket bezogen werden: http://joule.ni.com/nidu/cds/view/p/id/2316/lang/en Danach ist es möglich, in dem VISA Ressourcen Namen den richtigen COM-Port für die mp-x zu wählen. Auf Anfrage senden wir Ihnen LabView Routinen als Implementationsbeispiel. Wir bieten jedoch zurzeit keine kompletten Software Lösungen für die mp-x an. Auf Nachfrage erstellen wir Ihnen gerne ein Angebot für die Entwicklung kundenspezifischer Softwareroutinen! with passion for microfl Rev.
- Seite 14 Unsere Kontaktdaten: Bartels Mikrotechnik GmbH Konrad-Adenauer-Allee 11 44263 Dortmund Germany www.bartels-mikrotechnik.de info@bartels-mikrotechnik.de Tel: +49-231-47730-500 Fax: +49-231-47730-501 Videotutorials und andere hilfreiche Antworten finden Sie in unserem FAQ http://blog.bartels-mikrotechnik.de oder auf unserem YouTube Kanal https://www.youtube.com/user/BartelsMikrotechnik Unsere Sozialen Medien: Facebook Twitter Xinq Instagram...
