Jetter JetWeb Betriebsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen

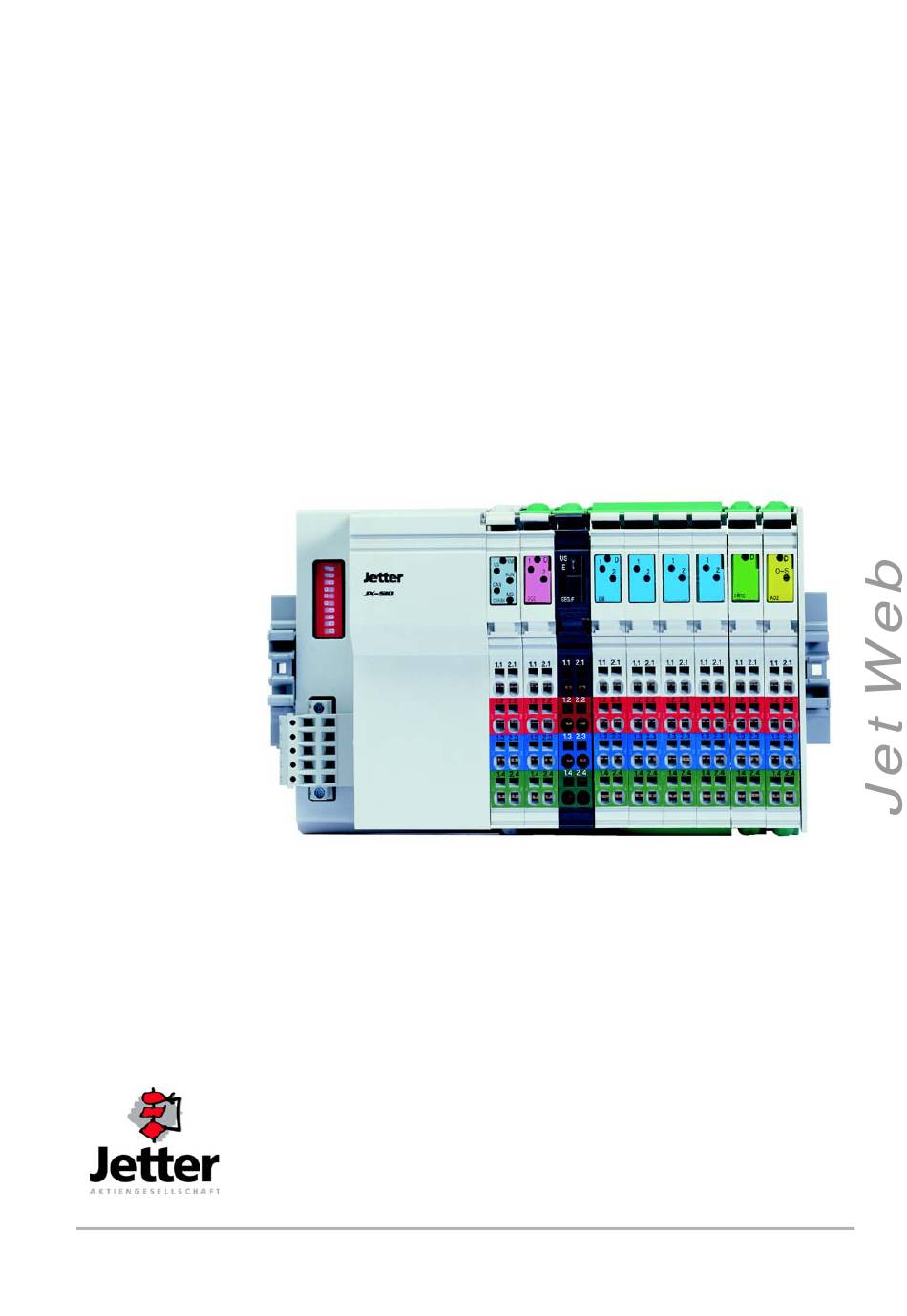

Smart I/O-Modul
Peripheriemodul
Betriebsanleitung
Artikel-Nr.: 60865379 / Auflage 1.00.2
Januar 2004 / Printed in Germany
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Jetter JetWeb

Inhaltszusammenfassung für Jetter JetWeb

  • Seite 1 Smart I/O-Modul Peripheriemodul Betriebsanleitung Artikel-Nr.: 60865379 / Auflage 1.00.2 Januar 2004 / Printed in Germany...
  • Seite 2 JetWeb Auflage 1.00.2 Die Firma Jetter AG behält sich das Recht vor, Änderungen an ihren Produkten vor- zunehmen, die der technischen Weiterentwicklung dienen. Diese Änderungen wer- den nicht notwendigerweise in jedem Einzelfall dokumentiert. Diese Betriebsanleitung und die darin enthaltenen Informationen wurden mit der ge- botenen Sorgfalt zusammengestellt.

  • Seite 3: So Können Sie Uns Erreichen

    07141/2550-425 E-Mail - Vertrieb: sales@jetter.de E-Mail - Technische Hotline: hotline@jetter.de Internetadresse: http://www.jetter.de Diese Betriebsanleitung gehört zum Smart I/O-Modul: Typ: Serien-Nr.: Baujahr: Auftrags-Nr.: Vom Kunden einzutragen: Inventar-Nr.: Ort der Aufstellung: © Copyright 2004 by Jetter AG. Alle Rechte vorbehalten. Jetter AG...
  • Seite 4 Deshalb muss die Betriebsanleitung und besonders die Sicherheitshinweise sorgfäl- tig gelesen, verstanden und beachtet werden. Fehlende oder unzureichende Kenntnisse der Betriebsanleitung führen zum Verlust jeglicher Haftungsansprüche gegen die Firma Jetter AG. Dem Betreiber wird des- halb empfohlen, sich die Einweisung der Personen schriftlich bestätigen zu lassen. Historie...

  • Seite 5: Symbolerklärung

    Darstellung der Tasten auf der PC-Tastatur und der Bediengeräte. Dieses Symbol verweist Sie auf weiterführende Informationsquellen (Datenblät- ter, Literatur etc.) zu dem angesprochenen Thema, Produkt o.ä. Ebenso gibt die- ser Text hilfreiche Hinweise zur Orientierung im Handbuch. Jetter AG...
  • Seite 6 JetWeb Jetter AG...

  • Seite 7: Inhaltsverzeichnis

    Produktbeschreibung Systemvoraussetzungen 3.2.1 Software-Version 3.2.2 Maximalausbau eines Smart I/O-Moduls 3.2.3 FESTO Ventilinseln Bauart JX-SIO Anschluss an den Jetter Systembus 3.4.1 Einstellungen am JX-SIO 3.4.2 Baudrate des Systembusses 3.4.3 Anschluss JX-SIO am Systembus 3.4.4 Spezifikation Jetter Systembus-Leitung Spannungsversorgung Smart I/O Modul...
  • Seite 8 Inhalt JetWeb Hauptstromkreis Segmentstromkreis Netzspannung für Leistungsklemmen Anforderungen an die Spannungsversorgungen Anforderungen an die Versorgungsspannungen Aufbau und Maße der Smart I/O-Klemmen Aufbau der Klemmen DC 24 V und AC 120 V / AC 230 V Elektroniksockel Stecker für Klemmen DC 24 V und AC 120 V / AC 230 V 5.3.1...
  • Seite 9 Überblick 8.1.2 Auf verschiedenen Smart I/O-Klemmen vorhandene Anzeigen 158 8.1.3 Anzeigen auf Systembuskoppler JX-SIO 8.1.4 Anzeigen auf Versorgungsklemmen 8.1.5 Anzeigen auf Ein-/Ausgangsklemmen 8.1.6 Anzeigen auf Funktionsklemmen 8.1.7 Anzeigen auf Leistungsklemmen Verwaltung Jetter Systembus 8.2.1 Timeout-Überwachung Klemmen-Array des JX-SIO Jetter AG...
  • Seite 10 Schmelzsicherung auswechseln Leitungen anschließen 9.5.1 Ungeschirmte Leitungen anschließen 9.5.2 Geschirmte Leitungen anschließen Spannungsversorgungen anschließen Jetter Systembus anschließen Sensoren und Aktoren anschließen 9.8.1 Anschlusstechniken für Sensoren und Aktoren 9.8.2 Belegte Anschlüsse bei digitalen Ein- und Ausgangsklemmen 9.8.3 Anschluss in den verschiedenen Anschlusstechniken Anschlüsse einer Leistungsklemme...
  • Seite 11 Smart I/O-Modul Inhalt 10.4 Smart I/O-Modul installieren 10.5 Installation überprüfen 10.6 Inbetriebnahme Erste Schritte Technische Daten Smart I/O 12.1 Daten Jetter Systembus 12.2 Betriebsbedingungen 12.3 Spannungsversorgung 12.4 Leitungen 12.5 Potenzialgetrennte Bereiche 12.6 Prüfspannungen Verzeichnis Anhang Anhang A: Aktuelle Änderungen Anhang B: Elemente Smart I/O Modul Anhang C: Glossar Anhang D: Abkürzungsverzeichnis...
  • Seite 12 Inhalt JetWeb Jetter AG...

  • Seite 13: Sicherheitshinweise

    EG-Richtlinien oder sonstige länderspezifische Bestimmungen. Bestimmungsgemäße Verwendung Ein Smart I/O-Modul setzt sich zusammen aus dem JX-SIO von Jetter AG, als Sys- tembuskoppler angeschlossen an den Jetter Systembus, und INTERBUS-Inline- Klemmen von Phoenix Contact GmbH & Co. KG. Im folgenden werden die Klemmen des Smart I/O-Moduls als Smart I/O-Klemmen bezeichnet.

  • Seite 14: Umbauten Und Veränderungen Am Gerät

    Reparaturen am Smart I/O-Modul dürfen nicht vom Betreiber selbst durchgeführt werden. Das Smart I/O-Modul enthält keine vom Betreiber reparierbaren Teile. Das Smart I/O-Modul ist zur Reparatur an die Firma Jetter AG einzuschicken. Das Smart I/O-Modul ist wartungsfrei. Daher sind für den laufenden Betrieb keine In- spektions- und Wartungsintervalle nötig.

  • Seite 15: Zu Ihrer Eigenen Sicherheit

    Person. Sichern Sie das Smart-I/O Modul gegen missbräuchliche oder versehentli- che Benutzung. Hinweisschilder und Aufkleber Beachten Sie unbedingt die Beschriftungen, Hinweisschilder und Aufkle- ber und halten Sie sie lesbar. Erneuern Sie beschädigte oder unlesbare Hinweisschilder und Aufkleber. Jetter AG...

  • Seite 16: Restgefahren

    1 Sicherheitshinweise JetWeb Restgefahren Bei eingeschalteter Betriebsspannung Gefahr durch gefährliche Berührungsspannung! Sie können einen Stromschlag erleiden, wenn Sie die Klemmen des Smart I/O- Moduls während dem Betrieb berühren. Warnung Schalten Sie das gesamte Smart I/O-Modul spannungsfrei bevor Sie die Klemmen des Smart I/O-Moduls und elektrische Komponenten berühren.
  • Seite 17 Smart I/O-Modul 1.2 Restgefahren Gefahr bei elektrischen Leistungsklemmen des AC 400-V-Bereiches und nachgeschalteten Maschinen durch mechanische Krafteinwir- kung! Nicht in den Bereich von bewegten und rotierenden Teile greifen. Warnung Entfernen Sie keine erforderlichen Schutzabdeckungen. Jetter AG...

  • Seite 18: Erdungskonzept

    1 Sicherheitshinweise JetWeb Erdungskonzept Innerhalb einem Smart I/O-Modul wird zwischen der Funktionserde (FE) und der Schutzerde (PE) unterschieden. Schutzerdung (PE) Die Schutzerdung dient dem Schutz von Menschen und Maschinen vor gefährlichen Spannungen. Um diese Gefahren so weit wie möglich auszuschließen, ist eine vor- schriftsmäßige und den Gegebenheiten angepasste Erdung zwingend notwendig.

  • Seite 19: Schutzerde (Pe)

    Von der Einspeiseklemme der Bereiche AC 120 V oder AC 230 V aus führt der Po- tenzialrangierer PE (Schutzerde) durch diesen gesamten Bereich bis zur nächsten Einspeiseklemme. Bei Leistungsklemmen erfolgt die Anbindung an PE über den Einspeisestecker und die Weiterführung zwischen Leistungsklemmen über die Leistungsbrücke. Abb. 1: Anbindung der Schutzerde Jetter AG...

  • Seite 20: Schirmungskonzept

    Die Schirmung wird verwendet, um die Auswirkungen von Störungen auf das System zu verringern. 1.4.1 Schirmungskonzept bei Smart I/O Beim Smart I/O-Modul werden die Jetter Systembus-Leitungen und die Anschluss- leitungen an Klemmen für analoge Signale geschirmt. Wichtig! Beachten Sie bei der Schirmung folgende Punkte: Befestigen Sie den Schirm möglichst großflächig unter der Schelle im...

  • Seite 21: Hinweise Zur Emv

    Wir empfehlen einen Abstand größer als 20 cm. Leitungskreuzungen soll- ten unter einem Winkel von 90° erfolgen. Der Schirm der Leitung des Jetter Systembusses muss beidseitig aufge- legt werden. Endet oder fängt die Busleitung an einem JX-SIO an, ist das Schirmende bzw.

  • Seite 22: Abb. 2: Emv-Konformer Schirmanschluss Bei Sub-D-Steckern

    1 Sicherheitshinweise JetWeb Abb. 2: EMV-konformer Schirmanschluss bei Sub-D-Steckern Abb. 3: EMV-konformer Schirmanschluss nahe am JX-SIO Wichtig! Zur Vermeidung von Funktionsstörungen: Halten Sie die Maßnahmen zur Erhöhung der Störsicherheit ein. Es werden dann auch Funktionsstörungen vermieden. Jetter AG...

  • Seite 23: Hinweise Zum Niederspannungsbereich

    AC 230 V AC-Klemmen AC 400 V Leistungsklemmen Beachten Sie bei Arbeiten außerhalb des Bereiches der Schutzklein- spannung die Sicherheitshinweise, die in Kapitel 1 "Sicherheitshin- weise, Seite 13" und Kapitel 2 "Hinweise zum Niederspannungsbe- Warnung reich, Seite 23" aufgeführt sind. Jetter AG...

  • Seite 24: Installationsvorschriften Für Niederspannungsklemmen

    2 Hinweise zum Niederspannungsbereich JetWeb Installationsvorschriften für Nieder- spannungsklemmen Gefahr durch gefährliche Berührungsspannung! Gefährliche Berührungsspannung beim Schalten von Stromkreisen, die nicht den Anforderungen der Schutzkleinspannung entsprechen! Warnung Ziehen und Stecken Sie die Klemmen für die Spannungsbereiche AC 120 V und AC 230 V nur im spannungsfreien Zustand!

  • Seite 25: Aufbau Eines Ac 120/230 V-Bereiches

    Verschiedene Ein-/ Ausgangsklemmen des Bereiches AC 120 V oder AC 230 V Endklemme für den Bereich AC 120 V oder AC 230 V Einspeiseklemme für den Bereich DC 24 V Verschiedene Ein-/ Ausgangsklemmen des Bereiches DC 24 V Jetter AG...

  • Seite 26: Absichern Eines Ac 120/230 V-Bereiches

    2 Hinweise zum Niederspannungsbereich JetWeb 2.2.2 Absichern eines AC 120/230 V-Bereiches Schützen Sie jeden AC 120/230 V-Bereich durch eine eigene externe Sicherung. Wählen Sie den Wert der Sicherung entsprechend der Leitungsstärken aus. Der Maximalwert der Sicherung darf 8 A betragen.

  • Seite 27: Klemme Und Stecker Verschiedener Spannungsbereiche

    Weiteres Unterschei- dungsmerkmal Kleinsignal grün hell-grau oder Helle Farbe für Funk- (DC 24 V) schwarz tionskennzeichnung (z.B. hellblau) Niederspan- grau grau Dunkle Farbe für Funk- nung tionskennzeichnung (AC 120 V/ (z.B. dunkelblau) mit AC 230 V) weißem Blitz Jetter AG...

  • Seite 28: Schutz Vor Vertauschen Von Klemmen

    2 Hinweise zum Niederspannungsbereich JetWeb Schutz vor Vertauschen von Klem- Schutz vor Einstecken von DC 24 V-Klemmen in die Be- reiche AC 120 V/AC 230 V Durch Fehlen einer Nut in der rechten Seite der Niederspannungsklemmen ist das Anrasten von Kleinsignal- und Leistungsklemmen innerhalb eines Niederspan- nungsbereiches nicht möglich.
  • Seite 29 Spannungsführende Stecker können im Niederspannungsbereich folgende Stecker sein: • Stecker der Einspeiseklemme für den AC 120 V-/AC 230 V-Bereich • Stecker für das Relaismodul Diese Stecker sind durch Blindstopfen an einigen Stellen verschlossen und passen somit nicht auf Klemmen des DC 24 V-Bereiches. Jetter AG...

  • Seite 30: Ac 120/230 V-Klemme Im Dc 24 V-Bereich

    2 Hinweise zum Niederspannungsbereich JetWeb AC 120/230 V-Klemme im DC 24 V- Bereich Eine AC-Klemme lässt sich in den DC 24 V-Bereich einstecken. Die Auswirkungen sind in folgender Tabelle beschrieben. Ein versehentliches Einstecken einer DC 24 V-Klemme in einen AC-Bereich ist nicht möglich, da diese Klemmen mechanisch nicht zusammen passen.

  • Seite 31: Systembuskoppler Jx-Sio

    Smart I/O-Modul 3.1 Produktbeschreibung Systembuskoppler JX-SIO Produktbeschreibung Der Systembuskoppler JX-SIO wird an den Jetter Systembus angeschlossen, so das eine vollständige Integration in die Jetter Steuerungssysteme gegeben sind. Vom Anwenderprogramm erfolgt ein transparenter Zugriff auf die Klemmen des Smart I/O-Moduls. An den Systembuskoppler JX-SIO lassen sich von Phoenix Contact GmbH & Co. KG hergestellte INTERBUS-Inline-Klemmen anschließen.

  • Seite 32: Systemvoraussetzungen

    3 Systembuskoppler JX-SIO JetWeb Systemvoraussetzungen An den Jetter Systembus lässt sich der Systembuskoppler JX-SIO direkt anschlie- ßen. Gleichzeitig können auch weiterhin alle nicht intelligenten JX2-I/O und intelli- genten JX2-Slave Erweiterungsmodule der Jetter AG betrieben werden. 3.2.1 Software-Version Die Tabelle zeigt die erforderliche Software-Version bei verschiedenen Steuerun- gen, ab der der JX-SIO am Jetter Systembus betrieben werden kann.

  • Seite 33: Maximalausbau Eines Smart I/O-Moduls

    Maximalausbau eines Smart I/O-Moduls Der Ausbau eines Smart I/O-Moduls werden von den in folgender Tabelle aufgeführ- ten Maximaldaten begrenzt. Zusätzlich ist bei der Konfiguration des Jetter System- busses die maximale EA-Summe der jeweiligen Steuerung zu berücksichtigen. Alle Angaben in der folgenden Tabelle werden zusätzlich durch die EA-Summe der verwendeten Steuerung begrenzt.

  • Seite 34: Festo Ventilinseln

    JetWeb 3.2.3 FESTO Ventilinseln Abb. 5: Kombination von Erweiterungsmodulen am Systembus Beim Anschluss von Festo-Modulen an den Jetter Systembus sind unbedingt sys- tembedingte Einschränkungen bei der Kombination von Ventilinsel-Typen zu beach- ten. Festo CP-FB Module Zu diesen Modulen zählen alle Festo Ventilinseln CPV..-FB / CPA..-FB / CP-E..-FB/ CP-A..-FB.

  • Seite 35: Zulässige Kombinationen

    Smart I/O-Modul 3.2 Systemvoraussetzungen Zulässige Kombinationen JX2-I/O JX2-Slave JX-SIO CPX-FB14 CP-FB CPV-CO2 JX2-I/O JX2-Slave JX-SIO CPX-FB14 CPV-CO2 CP-FB Jetter AG...

  • Seite 36: Bauart Jx-Sio

    Abb. 6 zeigt den Systembuskoppler JX-SIO in einer 3D-Ansicht. Zwei Endhalter (3), der Stecker A (4) und die Abschlussplatte (7) werden bei der Be- stellung des JX-SIO unter der Art.-Nr. 60 86 25 13 bei Jetter AG mitgeliefert. 1: Basiseinheit Systembuskoppler JX-SIO 2.

  • Seite 37: Abb. 7: Abmessungen Des Systembuskopplers Jx-Sio

    IL DN BK2 DN-BK 91,0 mm 1: Endhalter 2: Systembuskoppler JX-SIO 3: Für den Einsatzzweck geeignete Klemmen 4: Abschlussplatte Abb. 7: Abmessungen des Systembuskopplers JX-SIO Bauart Abmessungen (H x B x T in mm) 119,80 x 91,00 x 71,50 Jetter AG...

  • Seite 38: Anschluss An Den Jetter Systembus

    3 Systembuskoppler JX-SIO JetWeb Anschluss an den Jetter Systembus 3.4.1 Einstellungen am JX-SIO Sowohl die Baudrate des Systembusses als auch die Modulnummer lassen sich über den Schalter S41 einstellen. Es ist nicht erlaubt zwei JX-SIO dieselbe Modulnummer zu geben. Ferner müssen alle am Systembus angeschlossenen Module mit derselben Baudrate betrieben wer- den.

  • Seite 39: Baudrate Des Systembusses

    3.4 Anschluss an den Jetter Systembus 3.4.2 Baudrate des Systembusses Der Systembus der Jetter AG lässt sich mit Baudraten zwischen 125 kBaud und 1 MBaud betreiben. Generell gilt, dass die maximal zulässige Leitungslänge des Systembusses mit stei- gender Baudrate kleiner wird. Gleichzeitig nimmt jedoch die Geschwindigkeit der Da- tenübertragung auf dem Systembus mit steigender Baudrate zu.

  • Seite 40: Anschluss Jx-Sio Am Systembus

    3 Systembuskoppler JX-SIO JetWeb 3.4.3 Anschluss JX-SIO am Systembus Der JX-SIO kann am Ende des Systembusses angeschlossen werden. Dabei ist zu beachten, dass nach dem letzten JX2-I/O oder JX2-Slave Modules in dem 9-poligen Sub-D Stecker der Systembusleitung Pin 3 mit Pin 5 verbunden ist (siehe Abb. 8).

  • Seite 41: Abb. 10: Anschluss Des Jx-Sio Über Eine Stichleitung

    Smart I/O-Modul 3.4 Anschluss an den Jetter Systembus Beim Anschluss des JX-SIO über eine Stichleitung sind die Buchse X19 am JX2-I/O bzw. JX2-Slave Modul und der Stecker X18 am JX2-PS1 bzw. JX2-Slave Modul ge- mäß der Abbildung unten zu verbinden.

  • Seite 42: Spezifikation Jetter Systembus-Leitung

    Der Schirm muss auf beiden Seiten einen großflächigen Kontakt zu den Stecker- gehäusen haben. • Bei langen Leitungslängen zwischen zwei Modulen am Jetter Systembus muss der Leitungsschirm wegen EMV-Schutzmaßnahmen ca. alle 10 m mit Funktions- erde (FE) verbunden werden. Jetter AG...

  • Seite 43: Spannungsversorgung Smart I/O Modul

    Systembuskoppler JX-SIO) anschließen. Aus der Versorgungsspannung U wer- den intern die Spannungen für den Logikstromkreis U und die Versorgung der Klemmen für analoge Signale U bereitgestellt. Abb. 11: Anschluss der Spannungsversorgungen an den JX-SIO Spannungen Busklemmenversorgungsspannung des JX-SIO Hauptspannung zur Klemmenversorgung Segmentspannung zur Klemmenversorgung Jetter AG...

  • Seite 44: Logikstromkreis

    4 Spannungsversorgung Smart I/O Modul JetWeb Wichtig! Wenn die Versorgungsspannung U abgeschaltet wird, kommt der Bus zum Stillstand und dies führt dann zu einer Fehlermeldung im Bussegment. Die Spannungsversorgung der Sensoren und Aktoren (U ) sollte unabhängig von der Versorgungsspannung U installiert und abgesichert werden.

  • Seite 45: Analogstromkreis

    Sie können innerhalb eines Smart I/O-Moduls mehrere Einspeiseklemmen setzen. Von der Hauptspannung U kann über verschiedene Segmentklemmen die Segmentspannung U abgegriffen werden. Dadurch können innerhalb des Haupt- stromkreises mehrere voneinander unabhängige Segmente aufgebaut werden. Der Hauptstromkreis liefert die Versorgungsspannung für diese Segmente. Jetter AG...

  • Seite 46: Segmentstromkreis

    4 Spannungsversorgung Smart I/O Modul JetWeb Einige Klemmen greifen auch direkt auf den Hauptkreis zu. Die Spannung darf in diesem Stromkreis maximal DC 30 V betragen. Die Strombelastbarkeit für den Hauptkreis beträgt maximal 8 A (Summenstrom mit dem Segmentkreis). Diese Strombelastbarkeit kann durch bestimmte eingesetzte Klemmen einge- schränkt werden.

  • Seite 47: Netzspannung Für Leistungsklemmen

    Hier wird nur ein Stromkreis genutzt, der dem Hauptstromkreis entspricht. Netzspannung für Leistungsklem- Die Netzspannung für Leistungsklemmen wird nicht über die Potenzialrangierer zur Verfügung gestellt. Sie wird entweder über einen Einspeisestecker in die Leistungs- klemme eingespeist oder zwischen direkt benachbarten Leistungsklemmen über Leistungsbrücken übertragen. Jetter AG...

  • Seite 48: Anforderungen An Die Spannungsversorgungen

    4 Spannungsversorgung Smart I/O Modul JetWeb Anforderungen an die Spannungs- versorgungen Netzteile mit sicherer Trennung verwenden! Verwenden Sie nur Netzteile, die eine sichere Trennung nach EN 50178 zwischen Primär- und Sekundärstromkreis gewährleisten. Vorsicht Weitere Anforderungen an die Spannungsversorgungen entnehmen Sie bitte den Datenblättern für die Einspeiseklemmen.
  • Seite 49 Wenn Sie Klemmen einsetzen, die spezielle Anforderungen an die Versorgungs- spannung stellen, haben Sie zwei Möglichkeiten: Realisieren Sie die Spannungsversorgung mit den spezifischen Parame- tern für das gesamte System oder Gewährleisten Sie in dem Hauptkreis, in dem sich die Klemmen befinden, die spezifischen Parameter! Jetter AG...
  • Seite 50 4 Spannungsversorgung Smart I/O Modul JetWeb Jetter AG...

  • Seite 51: Aufbau Und Maße Der Smart I/O-Klemmen

    Vordere ZBFM-Beschriftungsfeld Stecker-Keilverrastung für Modulkennzeichnung Elektroniksockel Steckplatzcodierung Datenrangierung (Messerkontakte) Vorderer Potenzialrangierung Ausrastmechanismus (Messerkontakte) Verrastung auf der Tragschiene Feder der Nut-Feder-Verbindung Abb. 13: Aufbau einer Smart I/O-Klemme Die in Abb. 13 dargestellten Einzelteile sind in den folgenden Kapiteln beschrieben. Jetter AG...

  • Seite 52: Elektroniksockel

    5 Aufbau und Maße der Smart I/O-Klemmen JetWeb Elektroniksockel Die Potenzial- und Datenrangierung ist im Sockel angeordnet. Da alle Klemmen auf die Hutschiene aufgerastet werden, ist die Position für die Schnittstellen zwischen den Klemmen im Bezug auf die Hutschiene bei allen Klemmen gleich (siehe auch Abb.

  • Seite 53: Stecker Für Klemmen Dc 24 V Und Ac 120 V / Ac 230 V

    Stecker für Klemmen der Bereiche AC 120 V und AC 230 V Die Besonderheiten der Stecker und Sockel für den AC 120 V- und den AC 230 V- Bereich sind in Kapitel 2.3 "Klemme und Stecker verschiedener Spannungsbereiche, Seite 27" beschrieben. Jetter AG...

  • Seite 54: Abb. 14: Steckervarianten Für Smart I/O-Klemmen

    5 Aufbau und Maße der Smart I/O-Klemmen JetWeb Steckervarianten (DC 24 V) Für den Bereich DC 24 V werden folgende Steckervarianten angeboten: Abb. 14: Steckervarianten für Smart I/O-Klemmen Standardstecker Der hell-graue Standardstecker wird für den Anschluss von zwei Signa- len in 4-Leitertechnik verwendet (z.B. digitale Ein-/ Ausgangssignale).

  • Seite 55: Steckerkennzeichnung

    Das betrifft die Stecker für Einspeiseklemmen und Endklemmen für die Bereiche AC 120 V und AC 230 V sowie die Distanz- klemmen. Die grün gekennzeichnete Seite muss in Richtung des DC 24 V-Bereiches zei- gen, die grau gekennzeichnete in Richtung des AC-Bereiches. Jetter AG...

  • Seite 56: Interne Brückung In Den Steckern

    5 Aufbau und Maße der Smart I/O-Klemmen JetWeb 5.3.1 Interne Brückung in den Steckern Für Bereich DC 24 V Abb. 15: Interne Brückung in den Steckern für den Bereich DC 24 V Hell-grauer Stecker zum Anschluss der Peripherie Schwarzer Stecker zum Einspeisen der Versorgungsspannungen...

  • Seite 57: Abb. 16: Interne Brückung In Den Steckern Für Den Bereich Ac 120 V/ 230 V

    Grauer Stecker zum Aufstecken auf die linke Seite einer Einspeiseklem- me (Beginn des AC-Bereiches) Grauer Stecker zum Einspeisen der Versorgungsspannungen Grauer Stecker zum Anschluss der Peripherie Grauer Stecker zum Anschluss der Leitungen an eine Relaisklemme Grauer Stecker zum Aufstecken auf eine Endklemme Jetter AG...
  • Seite 58 5 Aufbau und Maße der Smart I/O-Klemmen JetWeb Wichtig! Nur jeweils vorgesehenen Stecker einsetzen! Um Fehlfunktionen zu vermeiden, rasten Sie nur den Stecker auf eine Klemme auf, der dafür vorgesehen ist. In jedem klemmenspezifischen Datenblatt ist angegeben, welcher Stecker benutzt werden soll.

  • Seite 59: 5.4 Aufbau Der Leistungsklemmen

    Hutschiene (siehe Kapitel 9.3.2 "Leistungsklemmen montieren und demon- tieren, Seite 192"). Auf der linken Klemmenseite (siehe Abb. 17) befinden sich die Federn, die bei der Montage auf der Hutschiene in die Nuten der benachbarten linken Klemme einras- ten. Jetter AG...

  • Seite 60: Stecker Für Leistungsklemmen

    5 Aufbau und Maße der Smart I/O-Klemmen JetWeb Stecker für Leistungsklemmen Die Anschlüsse der Netzspannung, des Motorabgangs, des Bremsmoduls, der Hand-vor-Ort-Bedienung und der Freigabe der Leistungsstufe/24-V-Trennung sind als Stecker ausgeführt. Zum Einspeisen der Netzspannung steht ein Einspeisestecker zur Verfügung. Zum Weiterleiten der Netzspannung zwischen Leistungsklemmen ist eine Leistungsbrü-...

  • Seite 61: Abb. 19: Funktionskennzeichnung

    Hell-blau Digitaler Eingang Rosa Digitaler Ausgang Grün Analoger Eingang Gelb Analoger Ausgang Orange Funktionsklemme / Steuerungsklemme Bereich AC 120 V / AC 230 V Weiß mit Blitz Einspeiseklemme Blau mit Blitz Digitaler Eingang Rot mit Blitz Digitaler Ausgang Jetter AG...

  • Seite 62: Abb. 20: Steckernummerierung

    5 Aufbau und Maße der Smart I/O-Klemmen JetWeb Steckerkennzeichnung Die farbliche Kennzeichnung der Klemmpunkte ist auf Seite 55 beschrieben. Die Nummerierung der Klemmpunkte soll am Beispiel einer Klemme mit 8er Breite verdeutlicht werden. 1.1 2.1 1.1 2.1 1.1 2.1 1.1 2.1 1.1 2.1...

  • Seite 63: Zusätzliche Beschriftung

    Klemmpunktreihen nicht je Stecker (1 und 2), sondern je Klemme (1 bis 8) nummeriert sind. Diese Nummerierung ist oberhalb des Klemmpunktes auf- gedruckt. Zusätzliche Beschriftung Zusätzlich zu dieser Klemmenbedruckung können Sie die Steckplätze, Klemmpunk- te und Anschlüsse mit Zackbändern und Beschriftungsfeldern kennzeichnen. Abb. 21: Beschriftung Jetter AG...
  • Seite 64 5 Aufbau und Maße der Smart I/O-Klemmen JetWeb Zur Beschriftung der Steckplätze und Klemmpunkte stehen verschiedene Möglich- keiten zur Verfügung: Sie können jeden Anschlussstecker individuell mit Zackband beschrif- ten. 2 / 3 Optional können Sie ein großes Beschriftungsfeld nutzen. Dieses Be- schriftungsfeld steht in zwei Breiten zur Verfügung, entweder als Be-...

  • Seite 65: Maße Der Klemmen Dc 24 V Und Ac 120 V / Ac 230 V

    Varianten zur Verfügung. 5.7.1 Maße der Elektroniksockel Gehäuse mit 2er Breite, Beispiel: IB IL 24 DO 2 IB IL 24 DI 4 71,5 mm (2.815") 12,2 mm (0.480") Abb. 22: Maße der Elektroniksockel (2er Breite) Jetter AG...

  • Seite 66: Gehäuse Mit 4Er Breite, Beispiel

    5 Aufbau und Maße der Smart I/O-Klemmen JetWeb Gehäuse mit 4er Breite, Beispiel: IB IL AO 1/SF 71,5 mm (2.815") 24,4 mm (0.961") Abb. 23: Maße der Elektroniksockel (4er Breite) Gehäuse mit 8er Breite, Beispiel: IB IL 24 DO 8 IB IL 24 DI 16 71,5 mm (2.815")

  • Seite 67: Abb. 25: Maße Der Elektroniksockel (Jx-Sio)

    5.7 Maße der Klemmen DC 24 V und AC 120 V / AC Gehäuse von Systembuskoppler JX-SIO 71,5 mm (2.815") Jetter JX-SIO IL DN BK2 DN-BK 90 mm 27,0 mm (3.543") (1.063") Abb. 25: Maße der Elektroniksockel (JX-SIO) Jetter AG...

  • Seite 68: Maße Der Stecker

    5 Aufbau und Maße der Smart I/O-Klemmen JetWeb 5.7.2 Maße der Stecker 12,2 mm (0.480") 12,2 mm 12,2 mm 12,2 mm (0.480") (0.480") (0.480") Abb. 26: Maße der Stecker Lengende: Standardstecker Schirmstecker zum Anschluss einer Leitung Schirmstecker zum Anschluss von zwei Leitungen...

  • Seite 69: Maße Der Leistungsklemmen

    Smart I/O-Modul 5.8 Maße der Leistungsklemmen Maße der Leistungsklemmen 110 mm (4.330") 63 mm (2.480") Abb. 27: Maße des Leistungsgehäuses Hinweis! Beachten Sie den zusätzlich benötigten Platz beim Aufsetzen des Steckers zum Anschluss eines Hand-vor-Ort-Bediengerätes. Jetter AG...

  • Seite 70: Montageabstände

    5 Aufbau und Maße der Smart I/O-Klemmen JetWeb Montageabstände Smart I/O-Klemmen werden grundsätzlich auf Hutschienen montiert. Der Abstand der Befestigungen der Hutschienen darf nicht größer als 200 mm sein. Dieser Abstand ist für die Stabilität bei der Montage und Demontage der Smart I/O- Klemmen notwendig.

  • Seite 71: Leistungsklemmen

    Bei Leistungsklemmen sind die in Abb. 29 angegebenen minimalen vertikalen Montageabstände unbedingt einzuhalten, um eine ausreichende Belüftung der Leistungsklemmen zu gewährleisten. Sehen Sie zusätzlich Platz für die Verlegung der Leitungen vor! 50 mm 115 mm (1.969") (4.528") 50 mm (1.969") Abb. 29: Montageabstände der Leistungsklemmen Jetter AG...

  • Seite 72: Montage Außerhalb Eines Klemmenkastens

    5 Aufbau und Maße der Smart I/O-Klemmen JetWeb 5.9.3 Montage außerhalb eines Klemmenkas- tens Wenn Sie die Smart I/O-Module nicht im Klemmenkasten, sondern z.B. im Schalt- schrank unterbringen, ergeben sich die Abstände der Hutschienen in Abhängigkeit von den angegebenen Montageabständen und den speziellen Konfigurationen der einzelnen Smart I/O-Module.

  • Seite 73: Elektrische Potenzial- Und Datenrangierung

    Die AC 400 V-Netzspannung für Klemmen der Leistungsebene wird nicht über die modulinternen Potenzialrangierung geführt. Sie wird über einen Einspeise- stecker eingespeist und zwischen Leistungsklemmen über Leistungsbrücken weitergeleitet. ( 9 ) Abb. 31: Anordnung der Potenzial- und Datenrangierer Jetter AG...
  • Seite 74 6 Elektrische Potenzial- und Datenrangierung JetWeb Potenzial- und Datenrangierer (DC 24 V-Bereich) Funktion Bedeutung Hinweis: Vgl. Abb. 31 auf Seite 73. Potenzialrangierer DC 7,5 V Logikspannung für die Busanschaltung DC 24 V Peripherie-Versorgung für Analog-Klemmen GNDL Masse der Logikversorgung und der Periphe- rie-Versorgung für Analog-Klemmen...
  • Seite 75 DC 24 V-Einspeiseklemme über den entsprechenden Anschluss erneut mit einer Er- dungsklemme verbunden werden FE-Feder (DC 24 V-Bereich) Diese Feder stellt jeweils den FE-Kontakt zwischen dem Systembuskoppler JX-SIO, einer DC 24 V-Einspeiseklemme oder einer Segmentklemme und der geerdeten Hutschiene her. Jetter AG...

  • Seite 76: Datenrangierung (Alle Bereiche)

    6 Elektrische Potenzial- und Datenrangierung JetWeb Datenrangierung (alle Bereiche) Auch das lokale Bussignal wird innerhalb eines Smart I/O-Moduls über eine Verbin- dung übertragen, die automatisch mit dem Aufrasten der Modulteilnehmer aufgebaut wird. Stromtragfähigkeit (alle Bereiche) Der maximale Summenstrom durch die Potenzialrangierer ist begrenzt. Die maxima- le Strombelastbarkeit ist für jeden Stromkreis im Kapitel 4 "Spannungsversorgung...
  • Seite 77 (Bereiche AC 120 V / AC 230 V ) Der Potenzialrangierer PE wird in den Bereichen AC 120 V / AC 230 V verwendet. Er muss an der Einspeiseklemme für diese Spannungsbereiche über den entspre- chenden Anschluss mit der Schutzerde verbunden werden. Jetter AG...

  • Seite 78: Strom- Und Spannungsverteilung

    6 Elektrische Potenzial- und Datenrangierung JetWeb Strom- und Spannungsverteilung a b c ( 9 ) Abb. 32: Strom- und Spannungsverteilung 6.2.1 Potenzial- und Datenrangierer (DC 24 V) Funktion Spannung gegen Kontakt* Strom minimal maximal maximal Potenzialrangierer DC 7,5 V DC 7,0 V*...

  • Seite 79: Potenzial- Und Datenrangierer (Ac 120 V / Ac 230 V)

    AC 253 V AC 230 V Nullleiter 0 V* 0 V* nicht definiert nicht definiert nicht definiert Datenrangierer Bussignal Bussignal Takt *: Kontakt Nr. 3 ist Bezugspotenzial für die Logik. Kontakt Nr. 5 ist Bezugspotenzial für die Peripherie. Jetter AG...

  • Seite 80: Rangierkontakte Der Klemmen

    6 Elektrische Potenzial- und Datenrangierung JetWeb Rangierkontakte der Klemmen 6.3.1 Klemmen Bereich DC 24 V und AC 120 V / AC 230 V In Abhängigkeit von der Funktion der Klemmen: – Einzelne Rangierkontakte sind eventuell nicht vorhanden. – Die Potenziale der Potenzialrangierer werden in der Klemme abgegriffen oder nur durchgeschliffen.

  • Seite 81: Einspeiseklemmen

    DC 24 V Lokalbus FE-Feder Einspeiseklemmen DC 24 V Funktion Einspeiseklemme Einspeiseklemme mit Diagnose (Teilnehmer) DC 7,5 V > > DC 24 V > > > > GNDL > > DC 24 V DC 24 V Lokalbus > > FE-Feder Jetter AG...

  • Seite 82: Ein-/ Ausgangs- Und Funktionsklemmen

    6 Elektrische Potenzial- und Datenrangierung JetWeb Segmentklemmen Funktion Segmentklemme Segmentklemme mit Diagnose (Teilnehmer) DC 7,5 V > > DC 24 V > > > > GNDL > > DC 24 V DC 24 V Lokalbus > > FE-Feder Ein-/ Ausgangs- und Funktionsklemmen...

  • Seite 83: Einspeise-/ Endklemmen

    AC 120 V / AC 230 V Funktion Einspeiseklemme Endklemme DC 7,5 V > > > > DC 24 V > > > > GNDL > > > > AC 120 V/ AC 230 V Nullleiter Nicht vorhanden Lokalbus > > > > FE-Feder Jetter AG...

  • Seite 84: Ein-/ Ausgangsklemmen

    6 Elektrische Potenzial- und Datenrangierung JetWeb Ein-/ Ausgangsklemmen AC 120 V / AC 230 V Funktion Einspeiseklemme DC 7,5 V DC 24 V > > GNDL AC 120 V/ AC 230 V Nullleiter Nicht vorhanden Lokalbus FE-Feder Hinweis! Die Nut für den nicht vorhandenen Kontakt 6 ist an den Einspeise- und Ein-/ Aus- gangsklemmen für die Bereiche AC 120 V und AC 230 V geschlossen.

  • Seite 85: Leistungsklemmen

    In Abb. 33 ist deswegen nur die Busklemmenseite dargestellt. Abb. 33: Rangierkontakte der Leistungsklemmen Leistungsklemmen Funktion Leistungsklemmen DC 7,5 V DC 24 V > > GNDL DC 24 V DC 24 V > > > > Lokalbus FE-Feder Jetter AG...
  • Seite 86 6 Elektrische Potenzial- und Datenrangierung JetWeb Jetter AG...

  • Seite 87: Software Und Programmierung

    Die erste Ziffer ist immer 7 . • Die zweite Ziffer x ist die Modulnummer vom JX-SIO minus 70 im Systembus: x = Modulnummer - 70 (0 ... 9). • Die dritte und vierte Ziffer zz definieren die eigentliche EA-Nummer (JX-SIO: 1 ... 64). Jetter AG...

  • Seite 88: Submodul Jx6-Sb(-I)

    Ein Smart I/O-Modul lässt sich mit unveränderter Funktionalität auch an einem JX6-SB Modul betreiben. Das JX6-SB Modul ist eine Erweiterungsmodul für die Steuerungen Delta-CPU, Delta-CPU200, und JetControl 647. An das JX6-SB Modul lassen sich alle Erweiterungsmodule des Jetter Systembusses anschließen. Registernummer Codierung der Registernummer: 3m05xzz, 3m06xzz, 3m07xzz •...

  • Seite 89: Registerübersicht

    2000 - 2999 Spezialregister der jeweiligen Steu- teilweise erung 5000 - 5999 EA-Registerüberlagerung der digi- talen Eingänge und Analogein- gangswerte 6000 - 6999 EA-Registerüberlagerung der digi- talen Ausgänge und Analogaus- gangswerte 7000 - 7999 Konfiguration und Diagnose der JX-SIO Jetter AG...

  • Seite 90: Digitale Ein- Und Ausgangsklemmen

    7 Software und Programmierung JetWeb Digitale Ein- und Ausgangsklemmen 7.3.1 Allgemeines Für die Kleinsignalebene stehen Klemmen mit unterschiedlichen Funktionen zur Verfügung. Dazu zählen z.B. Ein- und Ausgangsklemmen für analoge und digitale Signale, Zählerklemmen, Positionierklemmen und Sicherheitsklemmen. Diese Klemmen werden in verschiedenen Baugrößen angeboten. Damit können Sie das Smart I/O-Modul modular entsprechend Ihren Anforderungen aufbauen.

  • Seite 91: Tragfähigkeit Der Rangierkontakte

    Abhängig von der Einspeiseklemme können Sie mit einer Spannung von DC 24 V, AC 120 V oder AC 230 V arbeiten. Wichtig! Sollen innerhalb eines Smart I/O-Moduls verschiedene Spannungsbereiche ge- nutzt werden, muss für jeden Bereich eine neue Einspeiseklemme verwendet werden. Jetter AG...

  • Seite 92: Nummerierung Digitaler Ein- Und Ausgänge

    7 Software und Programmierung JetWeb 7.3.2 Nummerierung digitaler Ein- und Aus- gänge Nach der Systembus-Initialisierung werden jedem erkannten JX-SIO bis zu 64 Ein- und Ausgänge zugeordnet. Auf alle Ein- und Ausgänge kann einzeln - mittels der EA-Befehle des Anwenderpro- gramms bzw. im Setup von JetSym - oder durch Registerüberlagerung zugegriffen werden.

  • Seite 93: Nummerierung Der Digitalen Ein- Und Ausgänge

    IN 7x01 ... IN 7x08 Klemmpunkte 1.1 und 2.1 IB IL 24 DO 8 OUT 7x01 ... OUT 7x08 Klemmpunkte 1.1 und 2.1 IB IL 24 DI 2 IN 7x09 ... IN 7x10 Klemmpunkte 1.1 und 2.1, Klemmpunkte 1.4 und 2.4 Jetter AG...

  • Seite 94: Ea-Zugriff Durch Registerüberlagerung

    7 Software und Programmierung JetWeb 7.3.4 EA-Zugriff durch Registerüberlagerung Die Registerüberlagerung erlaubt das gleichzeitige Lesen von mehreren Eingängen mit nur einem JetSym Befehl. Ebenfalls können mehrere Ausgänge mit nur einem JetSym Befehl gelesen oder geschrieben werden. Die Registernummer für Eingänge ergibt sich aus der Modulnummer und der Num- mer der jeweiligen Registerüberlagerung.
  • Seite 95 7x49 ... 7x64 8 Bit Registerüberlagerung Register Eingänge 5x20 7x01 ... 7x08 5x21 7x09 ... 7x16 5x22 7x17 ... 7x24 5x23 7x25 ... 7x32 5x24 7x33 ... 7x40 5x25 7x41 ... 7x48 5x26 7x49 ... 7x56 5x27 7x57 ... 7x64 Jetter AG...
  • Seite 96 7 Software und Programmierung JetWeb Registerüberlagerung der Ausgänge 32 Bit Registerüberlagerung bei JetControl Register Ausgänge 6x00 7x01 ... 7x32 6x01 7x09 ... 7x40 6x02 7x17 ... 7x48 6x03 7x25 ... 7x56 6x04 7x33 ... 7x64 24 Bit Registerüberlagerung bei NANO-B/C/D Register Ausgänge...

  • Seite 97: Analoge Ein- Und Ausgangsklemmen

    Die Stecker der Analogklemmen verfügen über einen speziellen Schirmanschluss zur Schirmung der Leitungen. Parametrierung Die Smart I/O-Klemmen für analoge Signale sind werksseitig auf eine Konfiguration voreingestellt. Ein Teil der Klemmen kann aber auch über die Prozessdaten-Ausgangsworte auf an- dere Konfigurationen parametriert werden. Jetter AG...

  • Seite 98: Diagnose Im Eingangsdatenwort

    7 Software und Programmierung JetWeb Die Angabe, ob eine bestimmte analoge Klemme konfigurierbar ist und die Belegung der Prozessdaten-Ausgangsworte entnehmen Sie bitte dem klemmenspezifischen Datenblatt. Datenformate Die Messwerte und entsprechende Ausgabewerte der Klemmen für analoge Signale können in Abhängigkeit von der verwendeten Klemme und ihrer Konfiguration in ver- schiedenen Datenformaten dargestellt werden.

  • Seite 99: Register Für Analoge Eingangswerte

    3. analoger Eingang 5x63 4. analoger Eingang 5x64 5. analoger Eingang 5x65 6. analoger Eingang 5x66 7. analoger Eingang 5x67 8. analoger Eingang 5x68 9. analoger Eingang 5x69 10. analoger Eingang 5x70 11. analoger Eingang 5x71 12. analoger Eingang Jetter AG...

  • Seite 100: Wertebereich Von Analogen Eingangswerten

    7 Software und Programmierung JetWeb 7.4.3 Wertebereich von analogen Eingangs- werten Der Wertebereich von analogen Eingangswerten lässt sich mit und ohne Vorzeichen darstellen. Da die analogen Eingangswerte immer 16 Bit breit sind, beträgt der Wer- tebereich ohne Vorzeichen 0 ... 65.535 und mit Vorzeichen -32.768 ... +32.767.

  • Seite 101: Konfiguration Von Analogen Eingängen

    Konfiguration von 6. analogen Eingang 7x16 Konfiguration von 7. analogen Eingang 7x17 Konfiguration von 8. analogen Eingang 7x18 Konfiguration von 9. analogen Eingang 7x19 Konfiguration von 10. analogen Eingang 7x20 Konfiguration von 11. analogen Eingang 7x21 Konfiguration von 12. analogen Eingang Jetter AG...

  • Seite 102: Abb. 36: Konfiguration Eines Smart I/O-Moduls Mit Analogen Eingängen

    7 Software und Programmierung JetWeb Beispiel 3: Adressierung der analogen Eingänge Abb. 36: Konfiguration eines Smart I/O-Moduls mit analogen Eingängen Nummerierung der analogen Eingänge Klemme Register Klemmpunkte 5x60 Eingangswert des ersten Analogeingang- Kanals 5x61 Eingangswert des zweiten Analogein- gang-Kanals IB IL AI 2/SF...

  • Seite 103: Analoge Eingangsklemme Ib Il Ai 2/Sf

    8010 Konfiguration ungültig 8040 Klemme defekt 8080 Messbereich verlassen (unterschritten) Schreiben Nicht erlaubt Wertebereich -32.768 ... +32.767 Format RT Funktion Beschreibung Lesen Aktueller Analogeingangswert, 16 Bit mit Vorzeichen 7FFF Drahtbruch Schreiben Nicht erlaubt Wertebereich -32.768 ... +32.767 Jetter AG...
  • Seite 104 7 Software und Programmierung JetWeb Format ST IN [1] bei Kommando-Codes 0X00 und 5X00 Funktion Beschreibung Lesen Aktueller Analogeingangswert, 13 Bit mit Vorzeichen und drei Diagnosebits Diagnosebits Bit 0 = 1: Bereichsüberschreitung Bit 1 = 1: Drahtbruch Bit 2 = 1:...
  • Seite 105 Messbereich 0000 = 0 V bis 10 V (Voreinstellung) 0001 = ±10 V 1000 = 0 mA bis 20 mA 1001 = ±20 mA 1010 = 4 mA bis 20 mA Wertebereich -32.768 ... +32.767 Wert nach Reset Jetter AG...
  • Seite 106 7 Software und Programmierung JetWeb Beispiel 4: Konfiguration einer IB IL AI 2/SF Dieses Beispiel konfiguriert eine analoge Eingangsklemme auf den Messbereich - 10 V bis +10 V. Dazu müssen Bit 15 und Bit 0 des Konfigurationsregisters gesetzt werden. Ebenfalls muss zur Darstellung von negativen Analogwerten der Wertebe- reich des Analog-Kanals über Register 7009 konfiguriert werden.

  • Seite 107: Analoge Eingangsklemme Ib Il Ai 8/Sf

    Die Klemme IB IL AI 8/SF belegt immer zwei aufeinander folgende Register ab 5x60 und 7x10. Bei der Adressierung der Register sind weitere analoge Eingangsklem- men zu berücksichtigen. Beispiel 5: Adressierung der analogen Eingänge mit IB IL AI 8/SF Abb. 37: Konfiguration JX-SIO mit IB IL AI 8/SF Jetter AG...

  • Seite 108: Abb. 38: Prinzipieller Inhalt Der Register Einer Ib Il Ai 8/Sf

    7 Software und Programmierung JetWeb Nummerierung der analogen Eingänge Klemme Register Klemmpunkte 5x60 Prozessdaten-Eingangswort IN[0] beispielsweise gespiegelter Kommando- Code 5x61 Prozessdaten-Eingangswort IN[1] beispielsweise Analogwert eines Analog- Kanals IB IL AI 8/SF 7x10 Prozessdaten-Ausgangswort OUT[0] zur Übertragung eines Kommando-Codes und Auswahl des gewünschten Analog-...

  • Seite 109: Abb. 39: Inhalt Der Register Bei 8-Bit Gruppen Kommando-Code 7000Hex

    Über die 8-Bit Gruppen Kommando-Codes lassen sich vier Analog-Kanäle der IB IL AI 8/SF in den Registern 5x60 und 5x61 gleichzeitig lesen. Jedoch ist es nicht möglich über die Spiegelung des Kommando-Codes festzustel- len, wann die IB IL AI 8/SF einen neuen Kommando-Code empfangen und bearbeitet hat. Jetter AG...

  • Seite 110: Abb. 40: Inhalt Der Register Bei 16-Bit Gruppen Kommando-Code 7400Hex

    7 Software und Programmierung JetWeb Einfluss der Kommando-Codes Register 7x10 Register 5x60 IN [0] Register 5x61 IN[1] Kommando-Code OUT [0] 7000 8-Bit Analogeingangswert 8-Bit Analogeingangswert Kanal 1 der Klemme Kanal 3 der Klemme 8-Bit Analogeingangswert 8-Bit Analogeingangswert Kanal 2 der Klemme...
  • Seite 111 Register 5x60 IN [0] Register 5x61 IN[1] Kommando-Code OUT [0] 7400 16-Bit Analogeingangs- 16-Bit Analogeingangs- wert Kanal 1 der Klemme wert Kanal 2 der Klemme 7500 16-Bit Analogeingangs- 16-Bit Analogeingangs- wert Kanal 3 der Klemme wert Kanal 4 der Klemme Jetter AG...
  • Seite 112 7 Software und Programmierung JetWeb Register 5x60 ... 5x71: Analogeingangswert IB IL AI 8/SF Format IL und Normierte Darstellung IN [1] bei Kommando-Codes 0X00 und 5X00 Funktion Beschreibung Lesen Aktueller Analogeingangswert, 16 Bit mit Vorzeichen Erweiterte Diagnose 8001 Messbereich verlassen...
  • Seite 113 Aktueller Analogeingangswert, 16 Bit Obwohl dieses Format nur für den Bereich 4 mA bis 20 mA vorgesehen ist, lassen sich Signale zwischen 0 mA und 24 mA erfassen. Bereichsüberschreitungen sind frei defi- nierbar. Schreiben Nicht erlaubt Wertebereich -32.768 ... +32.767 Jetter AG...

  • Seite 114: Weitere Inhalte

    7 Software und Programmierung JetWeb Register 5x60 ... 5x71: weitere Inhalte Format IL und Normierte Darstellung IN [0] bei Kommando-Codes 0X00 , 5X00 , 3C00 , 1X00 , 4X00 und 6000 Funktion Beschreibung Lesen Vorgegebenen Kommando-Code zurücklesen Störungsbit = Fehler bei Kommandoübertragung Gespiegelter Kommando-Code Bei vollständig ausgeführtem Kommando-Code wird in die-...
  • Seite 115 Smart I/O-Modul 7.4 Analoge Ein- und Ausgangsklemmen Spiegelung der vorgegebenen Konfiguration IN [1] bei Kommando-Codes 1X00 Funktion Beschreibung Lesen Vorgegebene Konfiguration zurücklesen Schreiben Nicht erlaubt Wertebereich -32.768 ... +32.767 Jetter AG...
  • Seite 116 7 Software und Programmierung JetWeb Register 7x10 ... 7x21: Konfigurationswert IB IL AI 8/SF Prozessdaten-Ausgangswort OUT [0] Register 7xzz Funktion Beschreibung Lesen Aktuelles Kommando Schreiben Neues Kommando Kommando-Code 0000 = Analogeingangswert von Kanal 1 lesen 0100 = Analogeingangswert von Kanal 2 lesen...
  • Seite 117 = Analogeingangswert von Kanal 1 ... 2 lesen 7300 = Analogeingangswert von Kanal 3 ... 4 lesen 7400 = Analogeingangswert von Kanal 5 ... 6 lesen 7500 = Analogeingangswert von Kanal 7 ... 8 lesen Wertebereich 0000 ... 7500 Jetter AG...
  • Seite 118 7 Software und Programmierung JetWeb Register 7x10 ... 7x21: Konfigurationswert IB IL AI 8/SF Prozessdaten-Ausgangswort OUT [1] Register 7xzz + 1 Funktion Beschreibung Lesen Eingestellte Konfiguration Schreiben Neue Konfiguration Filter = 16-fach Mittelwert (Voreinstellung) = kein Filter = 4-fach Mittelwert...
  • Seite 119 // Analogeingang 1 - 2: // -32.768 ... +32.767 REGISTER_LOAD (7010, 0x4000) // Kanal 1 konfigurieren REGISTER_LOAD (7011, 0x0000) // Konfigurationsdaten für Kanal 1 WHEN REG 7010 = REG 5060 // Kommando quittiert REG 7011 = REG 5061 // Konfiguration quittiert THEN Jetter AG...
  • Seite 120 7 Software und Programmierung JetWeb REGISTER_LOAD (7010, 0x4100) // Kanal 2 konfigurieren REGISTER_LOAD (7011, 0x0101) // Konfigurationsdaten für Kanal 2 WHEN REG 7010 = REG 5060 // Kommando quittiert REG 7011 = REG 5061 // Konfiguration quittiert THEN REGISTER_LOAD (7010, 0x4200)

  • Seite 121: Temperaturklemme Ib Il Temp 2 Rtd

    Drahtbruch oder Kurzschluss (nur im Tempe- raturbereich verfügbar) 8004 Messwert ungültig, kein gültiger Messwert verfügbar 8010 Konfiguration ungültig 8040 Klemme defekt 8080 Messbereich verlassen (unterschritten) Schreiben Nicht erlaubt Wertebereich -32.768 ... +32.767 Wert nach Reset Wert am Temperatureingang Jetter AG...
  • Seite 122 7 Software und Programmierung JetWeb Register 5x60 ... 5x71: Temperatureingangswert IB IL TEMP 2 RTD Format 2 Funktion Beschreibung Lesen Aktueller Temperatureingangswert, 12 Bit mit Vorzeichen und drei Diagnosebits Diagnosebits Bit 0 = 1 : Bereichsüberschreitung Bit 1 = 1 :...
  • Seite 123 = 0,01 °C = 0,1 °F = 0,01 °F Auflösung für Sensortyp 1101 = 1 % = 0,1 % Auflösung für Sensortyp 1110 Ω = 0,1 Ω = 0,01 Auflösung für Sensortyp 1111 Ω = 1,0 Ω = 0,1 Jetter AG...
  • Seite 124 7 Software und Programmierung JetWeb Funktion Beschreibung Format = Format 1, IB Standard (Voreinstellung) 15 Bit + Vorzeichen + erweiterte Diagnose = Format 2 12 Bit + Vorzeichen + 3 Diagnosebits = Format 3 15 Bit + Vorzeichen Sensortyp 0000...

  • Seite 125: Temperaturklemme Ib Il Temp 2 Uth

    Aktueller Temperatureingangswert, 15 Bit mit Vorzeichen Erweiterte Diagnose 8001 Messbereich verlassen 8002 Drahtbruch 8004 Messwert ungültig, kein gültiger Messwert verfügbar 8008 Vergleichsstelle defekt 8010 Konfiguration ungültig 8040 Klemme defekt Schreiben Nicht erlaubt Wertebereich -32.768 ... +32.767 Wert nach Reset Wert am Temperatureingang Jetter AG...
  • Seite 126 7 Software und Programmierung JetWeb Register 5x60 ... 5x71: Temperatureingangswert IB IL TEMP 2 UTH Format 2 Funktion Beschreibung Lesen Aktueller Temperatureingangswert, 12 Bit mit Vorzeichen und drei Diagnosebits Diagnosebits Bit 0 = 1 : Bereichsüberschreitung Bit 1 = 1 :...
  • Seite 127 = TC Typ T 0110 = TC Typ B 0111 = TC Typ N 1000 = TC Typ U 1001 = TC Typ L 1010 = TC Typ C 1011 = TC Typ W 1100 = TC Typ HK Jetter AG...
  • Seite 128 7 Software und Programmierung JetWeb Funktion Beschreibung 1101 = Vergleichsstelle (Cold Junction, CJ) 1110 = Spannung (-15 mA bis +85 mA) Wertebereich -32.768 ... +32.767 Wert nach Reset Wert am Temperatureingang Jetter AG...

  • Seite 129: Register Für Analoge Ausgangswerte

    3. analoger Ausgang 6x63 4. analoger Ausgang 6x64 5. analoger Ausgang 6x65 6. analoger Ausgang 6x66 7. analoger Ausgang 6x67 8. analoger Ausgang 6x68 9. analoger Ausgang 6x69 10. analoger Ausgang 6x70 11. analoger Ausgang 6x71 12. analoger Ausgang Jetter AG...

  • Seite 130: Wertebereich Von Analogen Ausgangswerten

    7 Software und Programmierung JetWeb 7.4.10 Wertebereich von analogen Ausgangs- werten Der Wertebereich von analogen Ausgangswerten lässt sich mit und ohne Vorzei- chen darstellen. Da die analogen Eingangswerte immer 16 Bit groß sind, beträgt der Wertebereich ohne Vorzeichen 0 ... 65.535 und mit Vorzeichen -32.768 ... +32.767.

  • Seite 131: 7.4.11 Konfiguration Von Analogen Ausgängen

    Konfiguratioin von 6. analogen Ausgang 7x36 Konfiguratioin von 7. analogen Ausgang 7x37 Konfiguratioin von 8. analogen Ausgang 7x38 Konfiguratioin von 9. analogen Ausgang 7x39 Konfiguratioin von 10. analogen Ausgang 7x40 Konfiguratioin von 11. analogen Ausgang 7x41 Konfiguratioin von 12. analogen Ausgang Jetter AG...

  • Seite 132: Beispiel 7: Adressierung Der Analogen Ausgänge

    7 Software und Programmierung JetWeb Beispiel 7: Adressierung der analogen Ausgänge Abb. 41: Konfiguration eines Smart I/O-Moduls Die analogen Ausgänge des Smart I/O-Moduls in Abb. 41 hat die in der Tabelle dar- gestellten Registernummern. Nummerierung der analogen Ausgänge Klemme Register...

  • Seite 133: Analoge Ausgangsklemme Ib Il Ao 2/U/Bp

    0,000 V -32.512 : -10,837 V Wertebereich -32.768 ... +32.767 Format ST Funktion Beschreibung Lesen Aktueller Analogausgangswert, 12 Bit mit Vorzeichen Schreiben Neuer Analogausgangswert Ausgabewerte +32.760 : +9,9975 V 0,000 V -32.760 : -9,9975 V Wertebereich -32.768 ... +32.767 Jetter AG...
  • Seite 134 7 Software und Programmierung JetWeb Register 6x60 ... 6x71: Analogausgangswert IB IL AO 2/U/BP Konfiguration Funktion Beschreibung 1. Schritt 8033 als Analogausgangswert übertragen. Der Wert wird in den Bits 3 bis 15 im zugehörigen Konfigu- rationsregister ab Register 7x30 quittiert.
  • Seite 135 0 = Spannungsbereich -10 V bis +10 V 1 = Spannungsbereich 0 V bis +10 V Bit 3 : 0 = Format der Ausgangsdaten IL 1 = Format der Ausgangsdaten ST Wertebereich -32.768 ... +32.767 Wert nach Reset Aktueller Analogausgangswert Jetter AG...
  • Seite 136 7 Software und Programmierung JetWeb Beispiel 8: Konfiguration einer IB IL AO 2/U/BP In diesem Beispiel soll der Ausgabebereich einer analogen Ausgangsklemme auf 0 bis +10 V eingestellt werden. Die IB IL AO 2/U/BP wird dabei über die Analogausga- bewerte in vier Schritten konfiguriert. Der Fortschritt lässt sich über das Konfigura- tionsregister in den Bits 3 bis 15 zurücklesen.

  • Seite 137: Fehlerverhalten Von Ausgängen

    Überwachungsintervall Zwischen der Steuerung und dem Systembuskoppler JX-SIO werden regelmäßig Überwachungstelegramme über den Jetter Systembus ausgetauscht. Die Steuerung kann dadurch feststellen, ob die Verbindung zu einem JX-SIO unterbrochen ist. Bei einer Unterbrechung wird im Register 2008 “Betriebssystemfehler” das Bit 4 “Timeout IO-Modul”...

  • Seite 138: Konfiguration Fehlerverhalten Digitaler Ausgänge

    7 Software und Programmierung JetWeb 7.5.2 Konfiguration Fehlerverhalten digitaler Ausgänge Die Art und Weise, wie ein JX-SIO auf fehlende Überwachungstelegramme reagiert, lässt sich für jeden Ausgang getrennt konfigurieren. Prinzipiell kann vorgegeben werden, ob ein Ausgang seinen Zustand behalten oder auf welchen Wert er geändert werden soll.

  • Seite 139: Register 7X78: Fehlermodus Digitale Ausgänge

    Neuer Fehlerzustand Nur gültig, wenn das entsprechende Bit für den Ausgang in Register 7x78 auf 1 gesetzt ist. Bit = 1: Ausgang wird gesetzt Bit = 0: Ausgang wird rückgesetzt Wertebereich 0 bis 255 (bitcodiert) Wert nach Reset Jetter AG...
  • Seite 140 7 Software und Programmierung JetWeb Beispiel 9: Konfiguration des Fehlerverhaltens digitaler Ausgänge Die drei Ausgänge 7001 bis 7003 auf einem Smart I/O-Modul sollen bei einer unter- brochenen Verbindung zur Steuerung definierte Zustände annehmen. – Ausgang 7001 soll gesetzt werden, -> Fehlermodus = 1, Fehlerzustand = 1 –...

  • Seite 141: Konfiguration Des Fehlerverhaltens Analoger Ausgänge

    Steht in Register 7x85 der Wert 0, so wird in diesem Regis- ter die Anzahl der analogen Ausgänge gelesen. Schreiben Neuer Fehlermodus Ausgang nimmt Wert von Register 7x89 an Ausgang behält seinen Zustand Wertebereich 0 bis 1 Wert nach Reset Jetter AG...

  • Seite 142: Register 7X89: Fehlerzustand Analoge Ausgänge

    7 Software und Programmierung JetWeb Register 7x89: Fehlerzustand analoge Ausgänge Funktion Beschreibung Lesen Aktueller Fehlerzustand des über Register 7x85 ausge- wählten analogen Ausganges. Steht in Register 7x85 der Wert 0, so wird in diesem Regis- ter die Anzahl der analogen Ausgänge gelesen.

  • Seite 143: Einspeiseklemme

    Bei einer AC 120 V- oder einer AC 230 V-Einspeiseklemme ist von gefährli- cher Berührungsspannung auszugehen. Warnung Schalten Sie das gesamte Smart I/O-Modul vor Entnahme einer Klemme unbedingt spannungsfrei! Das Nichtbeachten dieses Hinweises kann gesundheitsschädigende Aus- wirkungen zur Folge haben, bis hin zu lebensgefährlichen Verletzungen. Jetter AG...

  • Seite 144: Tragfähigkeit Der Rangierkontakte

    7 Software und Programmierung JetWeb Sicherheitshinweise beachten! Beachten Sie bei Verwendung von Spannungen außerhalb der Schutz- kleinspannung die Hinweise in Kapitel 1 "Sicherheitshinweise, Seite 13" und in Kapitel 2 "Hinweise zum Niederspannungsbereich, Seite 23". Warnung Wichtig! Sollen innerhalb eines Smart I/O-Moduls verschiedene Spannungsbereiche genutzt werden, muss für jeden Bereich eine neue Einspeiseklemme verwendet...

  • Seite 145: Vorgeschriebene Zusätzliche Funktionserdung

    Einspeiseklemmen mit Diagnose Bestimmte Einspeiseklemmen bieten die Möglichkeit das Vorhandensein der Haupt- spannung U über den Jetter Systembus zu erkennen. Ebenfalls kann bei bestimm- ten Klemmen der Zustand der integrierten Sicherung über den Systembus gelesen werden. Prinzipiell belegen die Einspeiseklemmen mit Diagnose zwei Eingangsbits in der Steuerung, über die der Zustand der Spannung und der Sicherung gelesen werden...

  • Seite 146: Segmentklemme

    7 Software und Programmierung JetWeb Segmentklemme 7.7.1 Allgemeines Segmentklemmen können ausschließlich im DC 24 V-Bereich eingesetzt werden. Sie ermöglichen innerhalb des Hauptkreises den Aufbau von Teilkreisen (Segment- kreis). An Segmentklemmen ohne Sicherung müssen Sie die Verbindung zwischen dem Hauptkreis U und dem Segmentkreis U durch Anschließen einer Brücke oder ei-...

  • Seite 147: Funktionserdung

    Bestimmte Segmentklemmen bieten die Möglichkeit das Vorhandensein der Haupt- spannung U bzw. der Segmentspannung U über den Jetter Systembus zu erken- nen. Ebenfalls kann bei bestimmten Klemmen der Zustand der integrierten Siche- rung über den Systembus gelesen werden. Prinzipiell belegen die Segmentklemmen mit Diagnose zwei Eingangsbits in der Steuerung, über die der Zustand der Spannung und der Sicherung gelesen werden...

  • Seite 148: Auswertung Der Diagnose Von Segmentklemmen

    7 Software und Programmierung JetWeb 7.7.3 Auswertung der Diagnose von Segment- klemmen Abb. 45: Smart I/O-Modul mit Segmentklemme IB IL 24 SEG/F-D Die einzelnen Klemmen belegen die in der folgenden Tabelle aufgeführten Ein- und Ausgänge. Die Segmentklemme wird dabei als gewöhnliche digitale Eingangsklem- me mit zwei digitalen Eingängen betrachtet.

  • Seite 149: Funktions- Und Leistungsklemmen

    – IB IL 400 ELR 1-3A Direktstarter für Drehstrom-Normmotoren bis 1,5 kW – IB IL 400 ELR R-3A Wendestarter für Drehstrom-Normmotoren bis 1,5 kW Folgende Funktionsklemmen werden vom Systembuskoppler JX-SIO unterstützt: – INLINE CAM der Deutschmann Automation GmbH Jetter AG...

  • Seite 150: Register

    7 Software und Programmierung JetWeb 7.8.2 Register Register 7x04: Index auf Funktions-/Leistungs- klemme Funktion Beschreibung Lesen Akuell ausgewählte Funktions-/Leistungsklemmen Schreiben Neue Funktions-/Leistungsklemme auswählen Wertebereich 0 bis 63 Wert nach Reset Bedeutung von Register 7x04 Der Zugriff auf die Register 7x05, 7x06 und 7x07 erfolgt indiziert, d.h. es muss immer erst über das Register 7x04 eine Funktions- oder Leistungsklemme ausgewählt wer-...

  • Seite 151: Register 7X06: Eingangsdaten

    Die detaillierte Beschreibung der Prozessdateneingangsworte IN[0] und IN[1] ist den Datenblättern der jeweiligen Funktions-/Leistungsklemmen zu entnehmen. Hinweis! Zum Lesen von 32-Bit Registern bei NANO-B/C/D und Delta-CPU ist das Kapitel 7.8.3 "Lesen von 32-Bit Registern bei Delta-CPU und NANO-B/C/D, Seite 155" zu beachten. Jetter AG...

  • Seite 152: Register 7X07: Ausgangsdaten

    7 Software und Programmierung JetWeb Register 7x07: Ausgangsdaten Funktion Beschreibung Lesen Aktuellen Wert der Prozessdatenausgangsworte OUT[0] und OUT[1] Schreiben 7x04 = 0 -> 7x07 = Anzahl Funktions- und Leistungsklemmen 7x04 = 1 -> 7x07 = Ausgangsdaten OUT[] erste Funktions-/Leis- tungsklemme 7x04 = 2 ->...

  • Seite 153: Abb. 47: Konfiguration Mit Inline Cam Und Ib Il 400 Mlr

    Zum Lesen von 32-Bit Registern bei NANO-B/C/D und Delta-CPU ist das Kapitel 7.8.3 "Lesen von 32-Bit Registern bei Delta-CPU und NANO-B/C/D, Seite 155" zu beachten. Beispiel 11: Nummerierung der Funktions- und Leistungsklemmen Abb. 47: Konfiguration mit INLINE CAM und IB IL 400 MLR Jetter AG...

  • Seite 154: Nummerierung Der Funktions- Und Leistungsklemmen

    7 Software und Programmierung JetWeb Nummerierung der Funktions- und Leistungsklemmen Klemme Register Klemmpunkte 7x04 = 1 Index auf erste Funktionsklemme INLINE CAM 7x05 Status 7x06 Eingangsdaten 7x07 Ausgangsdaten 7x04 = 2 Index auf zweite Funktionsklemme IB IL 400 7x05 Status...

  • Seite 155: Lesen Von 32-Bit Registern Bei Delta-Cpu Und Nano-B/C/D

    Registerüberlauf beim Lesen von 32-Bit Re- gistern aus dem JX-SIO aufgetreten es trat ein Registerüberlauf beim Lesen von 32-Bit Registern aus dem JX-SIO auf Schreiben Zurücksetzen der Überlauferkennung Der Spezialmerker muss vom Anwender zurückgesetzt werden. Wertebereich 0 bis 1 Wert nach Reset Jetter AG...
  • Seite 156 7 Software und Programmierung JetWeb Spezialmerker 2277: JX-SIO 32-Bit Registerwahl Funktion Beschreibung Lesen Aktueller Zustand Schreiben beim Schreiben von 32-Bit Registern eines JX-SIO werden die Bits 24 bis 31 aus dem Registerdatum geschrieben. beim Schreiben von 32-Bit Registern eines JX-SIO werden die Bits 24 bis 31 aus dem Register 7x95 geschrieben.

  • Seite 157: Diagnose Und Verwaltung

    Informationen über die Versorgungsspannung gemeldet. Die Information über Peripheriefehler wird mit einer genauen Angabe der Art des Fehlers der Steuerung zur Verfügung gestellt und über die Status-Anzeigen angezeigt. Welche Diagnose- und Status-Anzeigen auf einer speziellen Klemme vorhanden sind, entnehmen Sie bitte dem klemmenspezifischen Daten- blatt. Jetter AG...

  • Seite 158: Auf Verschiedenen Smart I/O-Klemmen Vorhandene Anzeigen

    8 Diagnose und Verwaltung JetWeb 8.1.2 Auf verschiedenen Smart I/O-Klemmen vorhandene Anzeigen Einige Anzeigen sind auf verschiedenen Smart I/O-Klemmen zu finden und haben generell dieselbe Bedeutung. LED grün Versorgung im Hauptkreis ein: Versorgung im Hauptkreis ist vorhanden aus: Versorgung im Hauptkreis ist nicht vorhanden LED grün...

  • Seite 159: Anzeigen Auf Systembuskoppler Jx-Sio

    Auf dem JX-SIO befinden sich fünf Leuchtdioden zur Diagnose. Diagnose-LED des JX-SIO Ablauf Farbe Bedeutung blinkt grün Der JX-SIO hat Verbindung zum Jetter Systembus und befindet sich noch in der Initialisierungsphase blinkt kurz Der JX-SIO befindet sich im Zu- grün stand STOP grün leuch-...
  • Seite 160 8 Diagnose und Verwaltung JetWeb grün leuch- Klemmen fertig initialisiert tend blinkt kurz Peripheriefehler grün 1 Hz rot leuchtend Die Kommunikation zwischen den Klemmen und dem JX-SIO wurde angehalten rot / gelb blin- Konfigurationsfehler der Klemmen. kend Die unter (1) beschriebene Maß- nahme sind durchzuführen.

  • Seite 161: Anzeigen Auf Versorgungsklemmen

    Einspeiseklemme mit Sicherung und Diagnose / Segmentklemme mit elektronischer Sicherung LED grün Diagnose (Zustand Lokalbus: Run) (Bedeutung siehe Seite 158) Zusätzlich bei Versorgungsklemmen mit Sicherung LED rot Zustand der Sicherung ein: Sicherung fehlt oder hat ausgelöst aus: Sicherung ist in Ordnung Jetter AG...
  • Seite 162 8 Diagnose und Verwaltung JetWeb Hinweis! Bei Klemmen mit Sicherung zeigt die grüne LED U oder D das Vorhan- densein der Haupt- oder Segmentspannung vor der Sicherung an. Das heißt, wenn die grüne LED leuchtet, liegt die Spannung vor der Sicherung an.

  • Seite 163: Anzeigen Auf Ein-/Ausgangsklemmen

    Entsprechender Ein-/Ausgang ist gesetzt aus: Entsprechender Ein-/Ausgang ist nicht gesetzt Bei Klemmen mit erweiterter Diagnose LED gelb Die Bedeutung ist abhängig von der Klemme. Sie ist im klem- menspezifischen Datenblatt beschrieben ein: Fehler ist aufgetreten aus: Kein Fehler Jetter AG...

  • Seite 164: Abb. 50: Zuordnung Zwischen Status-Led Und Ein-/Ausgang

    8 Diagnose und Verwaltung JetWeb Zuordnung zwischen Status-LED und Ein-/Ausgang Hier ist das allgemeine Prinzip der Zuordnung einer Status-LED zu ihrem Ein- oder Ausgang dargestellt. DI 2 DI16 Abb. 50: Zuordnung zwischen Status-LED und Ein-/Ausgang Zum Verständnis der Nummerierung lesen Sie bitte Kapitel 5.6 "Funk- tionskennzeichnung und Beschriftung, Seite 60".

  • Seite 165: Abb. 51: Zuordnung Zw. Status-Led Und Eingang An Der Ib Il 24 Di 16

    Steckplatz 4 angegeben. Sie gehört zu Eingang 14 am Klemmpunkt 4.2.1 (Steck- platz 4, Klemmpunkt 2.1) DI16 Abb. 51: Zuordnung zw. Status-LED und Eingang an der IB IL 24 DI 16 Für jede spezielle Klemme ist die Zuordnung im klemmenspezifischen Datenblatt angegeben. Jetter AG...

  • Seite 166: Anzeigen Auf Funktionsklemmen

    8 Diagnose und Verwaltung JetWeb 8.1.6 Anzeigen auf Funktionsklemmen Die Diagnose-Anzeige D befindet sich auf allen Funktionsklemmen und hat die auf der Seite 158 beschriebene Funktion. Zusätzlich können sich auf den Funktionsklemmen weitere Diagnose-Anzeigen be- finden. Diese sind in der jeweils zugehörigen Dokumentation beschrieben.
  • Seite 167 Motor in Drehrichtung 1 ist nicht eingeschaltet LED gelb Motor in Drehrichtung 2 ein: Motor in Drehrichtung 2 ist eingeschaltet aus: Motor in Drehrichtung 2 ist nicht eingeschaltet LED gelb Notbetrieb (lokal) ein: Notbetrieb ist aktiv aus: Lokalbus-Betrieb ist aktiv Jetter AG...

  • Seite 168: Verwaltung Jetter Systembus

    8 Diagnose und Verwaltung JetWeb Verwaltung Jetter Systembus Register 2011: Nummer I/O-Modul mit Timeout Funktion Beschreibung Lesen Modulnummer des JX2-I/O bzw. JX-SIO Moduls, bei dem ein Timeout aufgetreten ist Schreiben Rücksetzen Wertebereich 0, 2 - 32, 70 - 79 Wert nach Reset...

  • Seite 169: Register 2015: Index Auf Modul-Array

    Smart I/O-Modul 8.2 Verwaltung Jetter Systembus Register 2070: Anzahl JX-SIO Module Funktion Beschreibung Lesen Anzahl verbundener JX-SIO Schreiben Nicht erlaubt Wertebereich 0 - 10 Wert nach Reset Anzahl Bedeutung von Register 2070 In dieses Register schreibt die Steuerung die Summe aller gefundenen JX-SIO Mo- dule.
  • Seite 170 8 Diagnose und Verwaltung JetWeb Register 2016: Modul-Array Funktion Beschreibung Lesen Modul-Array 2015 = 0 -> 2016 = Modulanzahl 2015 = 1 -> 2016 = Code erstes Modul 2015 = 2 -> 2016 = Code zweites Modul Code: JX2-I/O Module...

  • Seite 171: Timeout-Überwachung

    Timeout-Überwachung Zwischen der Steuerung und den JX-SIO werden regelmäßig Überwachungstele- gramme über den Jetter Systembus ausgetauscht. Die Steuerung kann dadurch feststellen, ob die Verbindung zu einem Peripheriemodul unterbrochen ist. Erst nach einem Neustart der Steuerung kann die Verbindung zum ausgefallenen Modul wie- der hergestellt werden.

  • Seite 172: Klemmen-Array Des Jx-Sio

    8 Diagnose und Verwaltung JetWeb Klemmen-Array des JX-SIO Über das Klemmen-Array lässt sich die aktuelle Konfiguration eines JX-SIO feststel- len. Dabei wird über einen Index auf das Klemmen-Array die Nummer der Klemme gewählt. Die Klemmen werden vom JX-SIO ausgehend von links nach rechts ge- zählt.

  • Seite 173: Konfigurationsdaten Der Klemmen

    IB IL AI 8/SF IB IL AI 8/IS IB IL AI 2/4-20 IB IL TEMP 2 RTD IB IL TEMP 2 UTH Analog-Ausgangsklemmen Smart I/O-Klemme Längen-Code ID-Code IB IL AO 1/SF IB IL AO 1/U/SF IB IL AO 2/U/BP Jetter AG...

  • Seite 174: Diagnose-Register

    8 Diagnose und Verwaltung JetWeb Konfigurationsdaten der Klemmen Relaisklemmen Smart I/O-Klemme Längen-Code ID-Code IB IL 24/230 DOR 1/W IB IL 24/230 DOR 1/W-PC IB IL 24/230 DOR 4/W IB IL 24/230 DOR 4/W-PC IB IL DOR LV-SET Leistungsklemmen Smart I/O-Klemme Längen-Code...
  • Seite 175 Konfiguration in der Klemme stimmt nicht mit der Kon- figuration überein, die während des letzten Konfigurationszyklus im Flash-Speicher gespeichert wurde. Dieser Fehler wird nach dem Einschalten von der Steuerung erkannt, und die neue Konfi- guration im Flash auf dem JX-SIO abgespeichert. Jetter AG...
  • Seite 176 8 Diagnose und Verwaltung JetWeb Bit 20 Kommunikation zu den Klemmen inaktiv - Mögliche Ursachen sind: • Der JX-SIO kann nicht mit der ersten angeschlossenen Klem- me kommunizieren. Möglich sind ein Fehler im JX-SIO oder ein Fehler in der ersten Klemme.

  • Seite 177: Register 7X92: Index Auf Fehler-Array

    Error Code ein. In den oberen 16 Bit (Bit 16 bis Bit 32) stehen zusätzlich die oberen 16 Bit des Status-Registers 7x91. Hinweis! Zum Lesen und Schreiben von 32-Bit Registern bei NANO und Delta-CPU ist das Kapitel 7.8.3 "Lesen von 32-Bit Registern bei Delta-CPU und NANO-B/C/D, Seite 155" zu beachten. Jetter AG...
  • Seite 178 3220 interne Spannung zu niedrig 3320 Ausgangsspannung zu niedrig 81XX Kommunikationsfehler 8110 zu viele Nachrichten über den Jetter Systembus erhalten 8120 Häufung von fehlerhaften Nachrichten über den Jetter System- 8130 keine Überwachungstelegramme innerhalb des Überwachungs- intervalls empfangen 8140 Systembuskoppler JX-SIO ist wieder betriebsbereit...
  • Seite 179 23 bit signed Wert nach Reset Software-Version JX-SIO Bedeutung von Register 7x99 In diesem Register kann die Versionsnummer der Firmware des JX-SIO gelesen werden. Der gelesene Wert entspricht dem Einhundertfachen der Versionsnummer. Der Wert 100 entspricht der Version 1.00. Jetter AG...

  • Seite 180: Lokalisieren Des Fehlerortes

    8 Diagnose und Verwaltung JetWeb Lokalisieren des Fehlerortes Die Diagnose- und Status-Anzeigen der Smart I/O-Klemmen ermöglichen eine ein- deutige Fehlerlokalisierung. Ein Fehler wird im Smart I/O-Modul angezeigt. Außer- dem wird der Teilnehmer, an dem ein Fehler aufgetreten ist, zur Steuerung gemel- det.

  • Seite 181: Abb. 54: Smart I/O-Modul Mit Diagnose-Anzeigen

    Klemme 4: grüne LED D blinkt mit 2 Hz Andere Klemmen: bleiben unverändert Die Fehlerart kann durch das Lesen der Register 7x90 und 7x91 ermittelt werden. Peripherie-Fehler an Klemme 4: Register 7x90 = 0x81 Register 7x91 = 0x00020400 Jetter AG...
  • Seite 182 8 Diagnose und Verwaltung JetWeb Bus-Fehler Fehler: ankommender Bus nach Klemme 3 und vor Klemme 4 ist unterbrochen Auswirkung: Steuerung: Fehlerort durch die Steuerung lokalisierbar Klemme 4: grüne LED D blinkt mit 4 Hz Andere Klemmen: die grünen LEDs aller anderen Klemmen blinken mit 0,5 Hz Die Fehlerart kann durch das Lesen der Register 7x90 und 7x91 ermittelt werden.

  • Seite 183: Montage Von Smart I/O-Klemmen

    Schalten Sie vor der Entnahme einer Klemme aus dem Smart I/O- Modul oder vor dem Einsetzen einer Klemme in das Smart I/O-Modul das gesamte Smart I/O-Modul spannungsfrei! Warnung Schalten Sie die Spannung erst zu, wenn das gesamte Smart I/O- Modul aufgebaut ist. Jetter AG...

  • Seite 184: Reihenfolge Der Smart I/O-Klemmen

    9 Montage von Smart I/O-Klemmen JetWeb Reihenfolge der Smart I/O-Klemmen Die Reihenfolge der Klemmen innerhalb einem Smart I/O-Modul sollten Sie von der Stromaufnahme der Peripherie aus den Potenzialrangierern U und U abhängig machen. Da die Spannung an jeder Einspeiseklemme neu in die Potenzialrangierer U eingespeist wird, müssen Sie für die Stromermittlung immer den Abschnitt...

  • Seite 185: Platzierung Der Analog-Klemmen

    Klemmen in einem Hauptkreis für Analog-Klemmen befinden sollen. Hinweis! Ordnen Sie innerhalb der Analog-Klemmen die Klemme IB IL TEMP 2/ UTH hinter allen anderen Klemmen an, um den Strom durch alle Potenzi- alrangierer möglichst gering zu halten. Jetter AG...

  • Seite 186: Platzierung Der Leistungsklemmen

    9 Montage von Smart I/O-Klemmen JetWeb 9.2.2 Platzierung der Leistungsklemmen Platzieren Sie Leistungsklemmen am Beginn eines Hauptkreises innerhalb eines DC 24 V-Bereiches. Hinweis! Beachten Sie bei einer Potenzialweiterführung über Leistungsbrücken, dass nur direkt benachbarte Leistungsklemmen über Leistungsbrücken verbunden werden können.

  • Seite 187: Smart I/O-Klemmen Montieren Und Demontieren

    Den mechanischen Abschluss eines Smart I/O-Moduls bildet die Abschlussplatte. Sie hat elektrisch keine Funktion, sondern schützt das Modul vor ESD-Impulsen und den Benutzer vor gefährlichen Berührungsspannungen. Die Abschlussplatte liegt dem Systembuskoppler JX-SIO bei und muss somit nicht separat bestellt werden. Jetter AG...

  • Seite 188: Montage Der Klemmen Dc 24 V Und Ac 120/230 V

    9 Montage von Smart I/O-Klemmen JetWeb 9.3.1 Montage der Klemmen DC 24 V und AC 120/230 V Montage Gehen Sie zum Aufrasten einer Klemme dieser Bereiche entsprechend Abb. 55 auf Seite 189 vor: Schalten Sie das Smart I/O-Modul spannungsfrei! Rasten Sie zuerst die für den Aufbau des Smart I/O-Moduls benötigten Elektroniksockel senkrecht zur Hutschiene auf (Abb.

  • Seite 189: Abb. 55: Aufrasten Einer Klemme

    9.3 Smart I/O-Klemmen montieren und demontieren Hinweis! Die Nuten, die sich im Elektroniksockel befinden, setzen sich im Stecker nicht fort. Um einen Elektroniksockel aufzurasten, darf sich links von ihm kein Stecker befinden. Er muss gegebenenfalls entfernt werden. Abb. 55: Aufrasten einer Klemme Jetter AG...

  • Seite 190: Demontage

    9 Montage von Smart I/O-Klemmen JetWeb Demontage Gehen Sie zur Entnahme einer Klemme entsprechend Abb. 56 auf Seite 191 vor: Schalten Sie das Smart I/O-Modul spannungsfrei! Falls ein Beschriftungsfeld vorhanden ist, das über mehreren Steckern liegt, kann es erforderlich sein, das Beschriftungsfeld zu entfernen (Abb.

  • Seite 191: Abb. 56: Entnahme Einer Klemme

    Rasten Sie den angrenzenden Stecker der benachbarten linken Klemme noch nicht wieder auf. Setzen Sie den Sockel der neuen Klemme ein. Setzen Sie anschließend alle Stecker wieder auf. Achten Sie dabei darauf, dass alle Federn und Nuten benachbarter Klem- men ineinandergreifen. Jetter AG...

  • Seite 192: Leistungsklemmen Montieren Und Demontieren

    9 Montage von Smart I/O-Klemmen JetWeb 9.3.2 Leistungsklemmen montieren und de- montieren Gefährliche Berührungsspannung! Führen Sie alle Arbeiten an einer Leistungsklemme und an den Ste- ckern nur im spannungslosen Zustand aus! Beachten Sie die Sicherheits- und Warnhinweise in Kapitel 1 "Sicher- Warnung heitshinweise, Seite 13", in Kapitel 2 "Hinweise zum Niederspannungs-...

  • Seite 193: Abb. 57: Aufrasten Einer Leistungsklemme

    Smart I/O-Modul 9.3 Smart I/O-Klemmen montieren und demontieren Abb. 57: Aufrasten einer Leistungsklemme Stecken Sie anschließend die benötigten Stecker auf die Gehäuse. Die möglichen Anschlüsse sind in Kapitel 9.9 "Anschlüsse einer Leistungs- klemme, Seite 209" beschrieben. Jetter AG...

  • Seite 194: Abb. 58: Entnahme Einer Leistungsklemme

    9 Montage von Smart I/O-Klemmen JetWeb Demontage Gehen Sie zur Entnahme einer Leistungsklemme entsprechend Abb. 58 auf Seite 194 vor. Schalten Sie das Smart I/O-Modul spannungsfrei! Falls benachbarte Klemmen den Bereichen DC 24 V oder AC 120 V / AC 230 V angehören:...

  • Seite 195: Schmelzsicherung Auswechseln

    Hebeln Sie den Metallkontakt der Sicherung vorsichtig heraus (Abb. C). Entnehmen Sie die Sicherung mit der Hand (Abb. D). Rasten Sie die neue Sicherung ein (Abb. E). Drücken Sie den Sicherungshebel wieder herunter, bis er einrastet (Abb. F). Jetter AG...

  • Seite 196: Abb. 59: Sicherungswechsel

    9 Montage von Smart I/O-Klemmen JetWeb Abb. 59: Sicherungswechsel Jetter AG...

  • Seite 197: Leitungen Anschließen

    2,5 mm (AWG 24 - 14) anschließen. Hinweis! Beachten Sie, dass die Sensor-/Aktorleitungen eine Länge von weniger als 30 m aufweisen muss. 9.5.1 Ungeschirmte Leitungen anschließen Abb. 60: Anschließen ungeschirmter Leitungen Verdrahten Sie die Stecker entsprechend Ihrer Anwendung. Jetter AG...
  • Seite 198 9 Montage von Smart I/O-Klemmen JetWeb Die Steckerbelegung entnehmen Sie bitte dem zugehörigen klemmen- spezifischen Datenblättern. Gehen Sie zum Verdrahten folgendermaßen vor: Isolieren Sie die Leitung auf einer Länge von 8 mm ab. Hinweis! Die Smart I/O-Verdrahtung ist ohne Aderendhülsen vorgesehen. Falls Sie Ade- rendhülsen verwenden wollen, ist das möglich.

  • Seite 199: Geschirmte Leitungen Anschließen

    Die Smart I/O-Verdrahtung ist ohne Aderendhülsen vorgesehen. Falls Sie Ade- rendhülsen verwenden wollen, ist das möglich. Achten Sie dann darauf, dass die Aderendhülsen gut vercrimpt sind. Behalten Sie bei verdrillten Leitungen die Verdrillung der Leiter bis möglichst kurz vor dem Klemmpunkt bei. Jetter AG...

  • Seite 200: Schirm Anschließen

    9 Montage von Smart I/O-Klemmen JetWeb Stecker verdrahten Stecken Sie einen Schraubendreher so weit in den Betätigungsschacht des entsprechenden Klemmpunktes (Abb. 60, 1), dass Sie den Leiter in die Öffnung der Feder stecken können. Stecken Sie den Leiter ein (Abb. 60, 2). Ziehen Sie den Schraubendre- her aus der Öffnung.

  • Seite 201: Abb. 61: Geschirmte Leitungen Über Ib Il Scn 6-Shield-Twin Anschließen

    Smart I/O-Modul 9.5 Leitungen anschließen 15 mm 8 mm (0.59") (0.31") Abb. 61: Geschirmte Leitungen über IB IL SCN 6-SHIELD-TWIN anschließen Jetter AG...

  • Seite 202: Abb. 62: Ausrichtung Der Schirmschelle

    9 Montage von Smart I/O-Klemmen JetWeb Schirmschelle Die Schirmschelle (a in Abb. 62, B) im Schirmanschluss können Sie entsprechend dem Leitungsquerschnitt verwenden. Bei dickeren Leitungen muss die Wölbung der Schelle von der Leitung weg gerichtet sein (Abb. 62, B). Bei dünneren Leitungen muss die Wölbung der Schelle zur Leitung gerichtet sein (Abb.

  • Seite 203: Spannungsversorgungen Anschließen

    Einspeiseklemmen und Segmentklemmen und dem Kapitel 4.1 "Ver- sorgung Systembuskoppler, Seite 43". Jetter Systembus anschließen Siehe Kapitel 3.4 "Anschluss an den Jetter Systembus, Seite 38". Sensoren und Aktoren anschließen Sensoren und Aktoren schließen Sie über die Stecker an. Welchen Stecker Sie bei welcher Klemme verwenden können, entneh- men Sie bitte dem klemmenspezifischen Datenblatt.

  • Seite 204: Anschlusstechniken Für Sensoren Und Aktoren

    9 Montage von Smart I/O-Klemmen JetWeb 9.8.1 Anschlusstechniken für Sensoren und Aktoren Die digitalen Eingangs- und Ausgangsklemmen der Produktfamilie Smart I/O ermög- lichen in der Regel den Anschluss von Sensoren und Aktoren in 2-, 3- oder 4-Leiter- technik. Durch die Steckervarianten sind an einem Stecker folgende Anschlusstechniken möglich:...

  • Seite 205: Sensoren Und Aktoren Anschließen

    In den folgenden Abbildungen ist die Versorgungsspannung mit U bezeichnet, da in den meisten Klemmen auf diesen Potenzialrangierer zugegriffen wird. In jedem klemmenspezifischen Datenblatt ist angegeben, ob die Peripherie aus dem Hauptkreis U oder dem Segmentkreis U versorgt wird. Jetter AG...

  • Seite 206: Anschluss In Den Verschiedenen Anschlusstechniken

    9 Montage von Smart I/O-Klemmen JetWeb 9.8.3 Anschluss in den verschiedenen An- schlusstechniken 2-Leitertechnik OUT1 Abb. 63: 2-Leiter-Anschluss bei digitalen Geräten Sensor Abb. 63, Abb. A zeigt den Anschluss eines 2-Leiter-Sensors. Das Sensorsignal wird auf den Klemmpunkt IN1 geführt. Der Sensor wird durch die Spannung U versorgt.

  • Seite 207: Abb. 64: 3-Leiter-Anschluss Bei Digitalen Geräten

    Klemmpunkt IN1 (IN2) geführt. Die Versorgung des Sensors erfolgt über die Klemmpunkte U und GND. Aktor Abb. 63, Abb. B zeigt den Anschluss eines geschirmten Aktors. Der Aktor wird durch den Ausgang OUT1 (OUT2) versorgt. Die Last wird direkt über den Ausgang ge- schaltet. Jetter AG...

  • Seite 208: Abb. 65: 4-Leiter-Anschluss Bei Digitalen Geräten

    9 Montage von Smart I/O-Klemmen JetWeb 4-Leitertechnik OUT1 Abb. 65: 4-Leiter-Anschluss bei digitalen Geräten Sensor Abb. 65, Abb. A zeigt den Anschluss eines geschirmten 3-Leiter-Sensors. Das Sensorsignal wird auf den Klemmpunkt IN1 geführt. Die Versorgung des Sen- sors erfolgt über die Klemmpunkte U und GND.

  • Seite 209: Anschlüsse Einer Leistungsklemme

    Bremse Anschluss für den Motorabgang T1, T2, T3, Anschluss für das ankommende Netz L1, L2, L3, N, PE Anschluss für das weiterführende Netz L1, L2, L3, N, Anschluss für die 24-V-Trennung/ Freigabe der Leistungsstufe Anschluss für die Hand-vor-Ort-Bedienung Jetter AG...

  • Seite 210: Ankommendes Netz Anschließen

    9 Montage von Smart I/O-Klemmen JetWeb Gefahr durch gefährliche Berührungsspannung! Stecken oder ziehen Sie die Stecker einer Leistungsklemme nur bei abge- schalteter Netzspannung und sichern Sie diese gegen Wiedereinschalten. Falls der Stecker für das weiterführende Netz nicht aufgesetzt wird, ver- Warnung schließen Sie den Anschluss X12 mit einer Abdeckung (siehe Abb.

  • Seite 211: Abb. 68: Belegung Des Einspeisesteckers

    Abb. 68: Belegung des Einspeisesteckers ankommendes Netz weiterführendes Netz Hinweis! Bei den Leistungsklemmen wird der Nullleiter (N) nicht benötigt. Setzen Sie den konfektionierten Stecker auf den Anschluss X11 (Abb. 68) der Leistungsklemme (Abb. 69). Abb. 69: Anschluss eines Einspeisesteckers Jetter AG...

  • Seite 212: Ankommendes Netz Weiterleiten

    9 Montage von Smart I/O-Klemmen JetWeb 9.9.2 Ankommendes Netz weiterleiten Bei mehreren aufeinanderfolgenden Leistungsklemmen haben Sie die Möglichkeit, eine Leistungsklemme über eine Leistungsbrücke mit der vorhergehenden Leis- tungsklemme zu verbinden. Wenn die vorhergehende Klemme mit Spannung ver- sorgt ist, wird diese Spannung über die Leistungsbrücke weitergeleitet.

  • Seite 213: Motorabgangsstecker Anschließen

    7 mm ab (Abb. B). Versehen Sie die Adern mit Aderendhülsen. Schließen Sie die Adern an den Steckverbinder an (Abb. C). Die Pinbele- gung ist in folgender Tabelle dargestellt. ca. 30 mm (approx. 1.18") ca. 7 mm (approx. 0.276") Abb. 72: Konfektionierung des Motorabgangsteckers Jetter AG...

  • Seite 214: Belegung Des Motorabgangssteckers

    9 Montage von Smart I/O-Klemmen JetWeb Abb. 73: Belegung des Motorabgangs Belegung des Motorabgangssteckers X10 (Motor) Motor: T1 Motor: T2 Motor: T3 Motor: Jetter AG...

  • Seite 215: Abb. 74: Aufsetzen Des Motorabgangsteckers

    Smart I/O-Modul 9.9 Anschlüsse einer Leistungsklemme Stecken Sie den fertig konfektionierten Stecker auf den Anschluss X10 (Abb. 74). Abb. 74: Aufsetzen des Motorabgangsteckers Jetter AG...

  • Seite 216: Bremsmodul Und Bremse Anschließen

    9 Montage von Smart I/O-Klemmen JetWeb 9.9.4 Bremsmodul und Bremse anschließen Das Bremsmodul kann für Motoren mit Bremse benutzt werden, um die Bremse an- zusteuern. Es beinhaltet einen passiven Halbleiterschalter, mit dem eine Schnell- bremsung des Motors durchgeführt werden kann. Das Bremsmodul ist für Motoren mit einer Nennspannung von AC 400 V ausgelegt.

  • Seite 217: Abb. 76: Aufrasten Des Bremsmoduls Und Des Steckers Für Die Bremse

    Setzen Sie den konfektionierten Stecker für die Bremse auf den Anschluss X9 des Bremsmoduls (Abb. B3). Abb. 76: Aufrasten des Bremsmoduls und des Steckers für die Bremse Weiterführende Informationen zu dem Bremsmodul finden Sie im mo- dulspezifischen Datenblatt. Jetter AG...

  • Seite 218: Hand-Vor-Ort-Bedienung Anschließen

    9 Montage von Smart I/O-Klemmen JetWeb 9.9.5 Hand-vor-Ort-Bedienung anschließen Die Hand-vor-Ort-Bedienung (Notbedienung) erfolgt über ein temporär anschließba- res externes Hand-vor-Ort-Bediengerät. Dieses wird über einen 4-poligen MINI- COMBICON-Steckverbinder an die Leistungsklemme angeschlossen. Der Steck- platz liegt unter der oberen Entriegelungsklappe (Abb. 78). Das Hand-vor-Ort-Be- diengerät kann nur bei aufgestellter Entriegelungsklappe gesteckt werden.
  • Seite 219 Wenn Sie an die Klemmleiste X18 zwischen Pin 1 und 2 einen externen Schalter anschließen, gibt dieser in geschlossenem Zustand die Leis- tungsstufe der Leistungsklemme frei. Beachten Sie die weiterführenden Informationen und Sicherheitshinwei- se in den Datenblättern zu den Leistungsklemmen. Jetter AG...

  • Seite 220: Leistungsklemme Mit Allen Möglichen Steckern

    9 Montage von Smart I/O-Klemmen JetWeb 9.9.7 Leistungsklemme mit allen möglichen Steckern Abb. 78: Leistungsklemme mit allen möglichen Steckern Nr. in Abb. 78 Steckplatz Stecker/Anschluss Ankommendes Netz (hier: Einspeisestecker) Weiterführendes Netz (Leistungsbrücke (2A) oder Abdeckung (2B)) Motorabgang Bremsmodul Anschluss der Bremse an das Bremsmodul...

  • Seite 221: Projektierung, Installation, Inbetriebnahme

    Stromaufnahmen der einzelnen Klemmen geeignete Einspeise- und Segment- klemmen aus. Hinweis! Beachten Sie bei der Auswahl der Klemmen die Systemgrenzen von Smart I/O und Jetter Systembus allgemein. • Wählen Sie geeignete Spannungsversorgungen aus. • Montieren und Installieren Sie alle Klemmen entsprechend den Vorschriften in Kapitel 9 "Montage von Smart I/O-Klemmen, Seite 183".

  • Seite 222: Aufgabe

    10 Projektierung, Installation, Inbetriebnahme JetWeb 10.1 Aufgabe Beispielprojekt In einer Anlage wollen Sie die Signale von zwölf digitalen Vierleitersenso- ren mit jeweils 50 mA Stromaufnahme an 24 V erfassen. Sie wünschen eine kurzschlussfeste Initiatorversorgung, Diagnose über den Bus und einfache Handhabung im Fehlerfall.

  • Seite 223: Benötigte Smart I/O-Klemmen Auswählen

    ... DI 2 / ... DI 8 1 x DI 8 & 2 x DI 2 Aufgabe Punkt 2: Initiatorversorgung Anforderungen erfüllt? Mögliche Klemmen Kurzschlussfest Diagnose über Einfache Hand- Jetter System- habung im Feh- lerfall ... SEG nein nein ... SEG/F nein ...
  • Seite 224 10 Projektierung, Installation, Inbetriebnahme JetWeb Aufgabe Punkt 3/1: 6 digitale Ausgänge, Lampenlast je 0,5 A Anforderungen erfüllt? Mögliche Klemmen Laststrom bis Reserve- 6 Kanäle Gegenprü- 0,5 A haltung fung Preis ... DO 2-2A nein (2 A nicht er- forderlich ... DO 2 / ... DO 4 nein 1 x DO 4 &...

  • Seite 225: 10.2.2 Systemgrenzen

    Wird der Grenzwert der Strombelastung an einem der Potenzialrangierer U oder GND erreicht, muss eine neue Einspeiseklemme eingesetzt werden! Wird der Grenzwert der Strombelastung an einem der Potenzialrangierer U oder erreicht, muss über einen neuen Systembuskoppler JX-SIO ein neues Smart I/O-Modul aufgebaut werden! Jetter AG...

  • Seite 226: Prüfung Der Systemgrenze "Stromaufnahmen"

    10 Projektierung, Installation, Inbetriebnahme JetWeb Prüfung der Systemgrenze “Stromaufnahmen”: Klemme Anzahl Stromaufnahme an (Klem- (ge- (Klem- (ge- samt) samt) IB IL 24 DI 8 50 mA 50 mA 400 mA 0,4 A IB IL 24 DI 2 35 mA 70 mA...

  • Seite 227: Abb. 79: Reihenfolge Smart I/O-Klemmen Erster Entwurf

    Jedes Smart I/O-Modul muss durch eine Abschlussplatte, die im Lieferumfang mit dem Systembuskoppler JX-SIO, und einen Endhalter (CLIPFIX 35) jeweils am Anfang und am Ende des Moduls gesichert werden (siehe Kapitel 9.3 "Smart I/O-Klemmen montieren und demontieren, Seite 187"). Jetter AG...

  • Seite 228: Zubehör Auswählen

    10 Projektierung, Installation, Inbetriebnahme JetWeb 10.3 Zubehör auswählen 10.3.1 Spannungsversorgungen Sie finden im Kapitel 4 "Spannungsversorgung Smart I/O Modul, Seite 43", Informationen zu den einzelnen Stromkreisen innerhalb eines Smart I/O-Moduls. Sie finden in Kapitel 9.6 "Spannungsversorgungen anschließen, Seite 203", weitere Hinweise zum Anschluss der verschiedenen Versor- gungsspannungen.

  • Seite 229: 10.3.2 Stecker

    IB IL 24 DO 2-2A IB IL SCN-8-GY-CP IB IL 24 DO 2 IB IL SCN-8-GY-CP IB IL 24 DI 8 IB IL SCN-8-GY-CP IB IL 24 DI 2 IB IL SCN-8-GY-CP IB IL TEMP 2 RTD IB IL SCN-6 SHIELD Jetter AG...

  • Seite 230: 10.3.3 Endhalter Und Beschriftungsfelder

    10 Projektierung, Installation, Inbetriebnahme JetWeb 10.3.3 Endhalter und Beschriftungsfelder Zur sicheren Fixierung eines Smart I/O-Moduls auf der Hutschiene benötigen sie zwei Endhalter. Befestigen Sie diese auf beiden Seiten des Smart I/O-Moduls als seitliche Abschlusselemente. Die Endhalter CLIPFIX 35 werden empfohlen.

  • Seite 231: Smart I/O-Modul Installieren

    Datenblättern (z. B. zum Anschluss der Senso- ren/Aktoren. Abb. 81 zeigt den Aufbau des Smart I/O-Moduls des Beispielprojektes. Jetter JX-SIO IL DN BK2 DN-BK PW R IN SEG-ELF DO2-2A DO2-2A DO2-2A 2RTD Abb. 81: Beispielhafter Aufbau des Smart I/O-Moduls Jetter AG...

  • Seite 232: Installation Überprüfen

    Sind alle Punkte überprüft worden, kann die Spannungsversorgung des Smart I/O- Moduls eingeschaltet werden. 10.6 Inbetriebnahme Kapitel 11 "Erste Schritte, Seite 233" gibt Einblick in die Schritte, die bei der Inbe- triebnahme einer Smart I/O-Moduls am Jetter Systembus notwendig sind. Jetter AG...

  • Seite 233: Erste Schritte

    Erste Schritte Dieses Kapitel führt die wesentlichen Schritte, die bei der Inbetriebnahme eines Smart I/O-Moduls am Jetter Systembus notwendig sind. Als Steuerung wird ein JetControl 24x eingesetzt. Das Smart I/O-Modul ist aufgebaut mit den Klemmen IB IL 24 DI 2, IB IL 24 DO 2, IB IL AI 2/SF und IB IL AO 2/U/BP.

  • Seite 234: Abb. 83: Enable Setup

    Falls die Versionsnummern nicht V2.00 oder größer ist, muss ein Betriebssystem- Update des JC 246 vorgenommen werden. Stimmt die Versionsnummer kann in Register 2029 die Baudrate des Jetter System- busses eingestellt werden. Diese muss mit der Einstellung von DIL-Schalter S41 übereinstimmen.

  • Seite 235: Abb. 85: Modul-Array Prüfen

    Wenn Sie in das Register 2015 den Wert 1 eingeben, wird als Inhalt von Register 2016 der Code des ersten Moduls ausgegeben. In unse- rem Beispiel muss der Wert 64 (JX-SIO) angezeigt werden. In Kapitel 8.2 "Verwaltung Jetter Systembus, Seite 168" ist der Code der möglichen Module beschrieben. Abb. 85: Modul-Array prüfen Hinweis! Der Registerinhalt kann binär, dezimal und hexadezimal dargestellt werden.

  • Seite 236: Abb. 86: Klemmen-Array Prüfen

    11 Erste Schritte JetWeb Klemmen-Array prüfen Prüfen Sie das Klemmen-Array, indem Sie sich die Inhalte der Register 7002 und 7003 im Setup-Fenster anzeigen lassen (siehe Abb. 85). Wenn Sie in das Register 7002 den Wert 0 eingeben, wird als Inhalt von Register 7003 die Anzahl Smart I/O-Klemmen, die am JX-SIO mit der Modulnummer 70 angeschlossen sind, ausgegeben.

  • Seite 237: Abb. 88: Zustand Der Eas Verändern

    Eine entsprechende Analogspannung sollte wieder auf dem Analogein- gang Kanal 1 gemessen werden. Zeigen Sie dazu die Register 5060 (Analogeingang 1) und 6060 (Ana- logausgang 1) im Setup-Fenster an (siehe Abb. 88). Abb. 88: Zustand der EAs verändern Jetter AG...
  • Seite 238 11 Erste Schritte JetWeb Jetter AG...

  • Seite 239: Technische Daten Smart I/O

    Änderungen vorbehalten. 12.1 Daten Jetter Systembus Maximalausbau siehe Kapitel 3.2.2 "Maximalausbau eines Smart I/O-Moduls, Seite 33" Übertragungsgeschwindig- siehe Kapitel 3.4.2 "Baudrate des Systembus- keit (Baudrate) ses, Seite 39" Jetter Systembus-Leitung siehe Kapitel 3.4.4 "Spezifikation Jetter System- bus-Leitung, Seite 42" Jetter AG...

  • Seite 240: Betriebsbedingungen

    12 Technische Daten Smart I/O JetWeb 12.2 Betriebsbedingungen Vorschriften entwickelt nach VDE 0160, UL 508 Umwelt Merkmal Wert(e) vorzugsweise (abhängig vom Produkt) Bezugs- norm(en) (abhängig vom Produkt) Betriebstemperaturbe- -25 °C - +55 °C reich Lagertemperaturbe- -25 °C - +85 °C...
  • Seite 241 Belastung 2 g, 2 h je Raumrichtung (Bereiche AC 400 V) Schockprüfung 30 g, 11 ms, halbe Sinuswelle, IEC 60068-2-27 3 Schocks je Raumrichtung und Ori- EN 60068-2-27 entierung Steckzyklen – Klemme 10 Zyklen – Stecker 10 Zyklen Jetter AG...

  • Seite 242: Elektrische Sicherheit

    12 Technische Daten Smart I/O JetWeb Vorschriften entwickelt nach VDE 0160, UL 508 Elektrische Sicherheit Merkmal Wert(e) vorzugsweise (abhängig vom Produkt) Bezugs- norm(en) (abhängig vom Produkt) Schutzart IP 20 IEC 60529 Schutzklasse IEC 60536 Luft- und Kriechstre- gemäß cken IEC 60644 /...

  • Seite 243: Störaussendung

    Spannungsversorgung: 4 kV E/A-Leitungen: 2 kV Leitungsgeführte Stör- Kriterium B EN 61000-4-6 größen Prüfspannung 10 V Stoßspannungen Kriterium B EN 61000-4-5 (Surge) Spannungsversorgung: ± 0,5 kV Schirm für Signalleitungen: ± 1 kV Spannungseinbrüche Kriterium B EN 61000-4-11 und Unterbrechung Jetter AG...

  • Seite 244: Spannungsversorgung

    12 Technische Daten Smart I/O JetWeb 12.3 Spannungsversorgung Spannungversorgung der Buslogik (U Nennspannung 7,5 V Welligkeit ± 5 % Laststrom maximal 2 A Anschluss seitliche Potenzialrangierer Bemerkung: Die Spannung wird im Systembuskoppler JX-SIO über einen DC/DC-Wandler aus der Spannungsver- sorgung U (DC 24 V) erzeugt.

  • Seite 245: Versorgung Von Klemmen Für Digitale Signale (L) In Den Bereichen Ac 120 V Und Ac

    Nennspannung AC 120 V AC 230 V Toleranz - 15 % / + 10 % Welligkeit ± 5 % Zulässiger Span- AC 12 V bis AC 253 V, Welligkeit eingeschlossen nungsbereich Laststrom maximal 8 A Anschluss seitliche Potenzialrangierer Jetter AG...

  • Seite 246: Spannungseinbrüche Und Unterbrechungen Der Peripherieversorgung

    12 Technische Daten Smart I/O JetWeb Spannungseinbrüche und Unterbrechungen der Peripherieversorgung Schärfegrad PS1 Unterbrechungszeit < 1ms Zeitintervall zw. Span- < 1 s nungseinbrüchen Verhalten Bewertungskriterium 1 Ein Einbruch der Versorgungsspannung < 1 ms wird vom Bus nicht bemerkt. Schärfegrad PS2 Unterbrechungszeit <...

  • Seite 247: Leitungen

    1,5 mm (24 bis 16 AWG) (Notbedienung) (flexible und starre Leitungen) Länge der Sensor-/Aktorleitungen < 30 m Leiterauszugskräfte für Leitungsquerschnitt 0,2 mm 10 N für Leitungsquerschnitt 1,5 mm 40 N Anschlusshäufigkeit der Leitungen 12.5 Potenzialgetrennte Bereiche Siehe klemmenspezifische Datenblätter. Jetter AG...

  • Seite 248: Prüfspannungen

    12 Technische Daten Smart I/O JetWeb 12.6 Prüfspannungen Prüfspannungen Trennstrecke Prüfspannung Technologie für den Bereich DC 24 V (bis DC 60 V) 5-V-Versorgung ankommender Fernbus / AC 500 V, 5-V-Versorgung weiterführender Fernbus 50 Hz, 1 min 5-V-Versorgung ankommender Fernbus /...

  • Seite 249: Anhang

    Smart I/O-Modul Anhang Anhang Jetter AG...

  • Seite 250: Verzeichnis Anhang Anhang A: Aktuelle Änderungen

    Anhang JetWeb Anhang A: Aktuelle Änderungen Verzeichnis Anhang Kapitel Bemerkung geändert hinzugefügt gelöscht Kapitel 2.2.1 Einspeiseklemme DC 24V Kapitel 2.3 Farbe Kleinsignalstecker ist hell-grau oder schwarz Kapitel 3.1 Statt Deuschmann Deutschmann Kapitel 9.5.2 Schirmschelle Kapitel 12.2 Betriebsbedingungen Tabellenlayout geändert EMV ESD Bezugsnorm...

  • Seite 251: Anhang B: Elemente Smart I/O Modul

    Anhang B: Elemente Smart I/O Modul Abb. 89: Begrifferklärung Smart I/O-Modul Ein Smart I/O-Modul ist die komplette Erweiterungseinheit am Jetter Systembus bestehend aus dem Systembus- koppler JX-SIO und einer oder mehreren Klemmen. Systembuskoppler Der JX-SIO ist das Basismodul zum Anschluss von Smart JX-SIO I/O-Klemmen am Jetter Systembus.

  • Seite 252: Anhang C: Glossar

    Anhang JetWeb Anhang C: Glossar Abschlussplatte Die mechanische Abschlussplatte bildet den Abschluss eines Smart I/O-Moduls. Sie hat elektrisch keine Funk- tion. Sie schützt das Modul vor ESD-Impulsen und den Benutzer vor gefährlichen Berührungsspannungen. Die Abschlussplatte liegt dem Systembuskoppler JX-SIO bei und muss somit nicht separat bestellt werden.
  • Seite 253 Kabellänge von max. 200 m, mit schnellen Daten- übertragungsraten von max. 1 Mbit/s. Zudem zeichnet sich der Jetter Systembus durch eine hohe EMV-Störsi- cherheit aus. Somit eignet sich der Jetter Systembus für räumliche begrenzte Feldbusanwendungen. JetWeb Steuerungstechnologie mit Steuerungen, Antriebssys- temen, Bediengeräten, Visualisierung, Remote-I/Os...
  • Seite 254 Bits, in einem Mikroprozessor oder einem anderen elek- tronischen Gerät, in dem Daten für einen bestimmten Zweck zwischengespeichert werden können. Bei der Firma Jetter AG 24 Bit und 32 Bit breite Speicherstellen in einem remanenten RAM. Schwingfestigkeit Das Gerät kann permanent oder schockartig einer in der Norm definierten Schwingung ausgesetzt werden.
