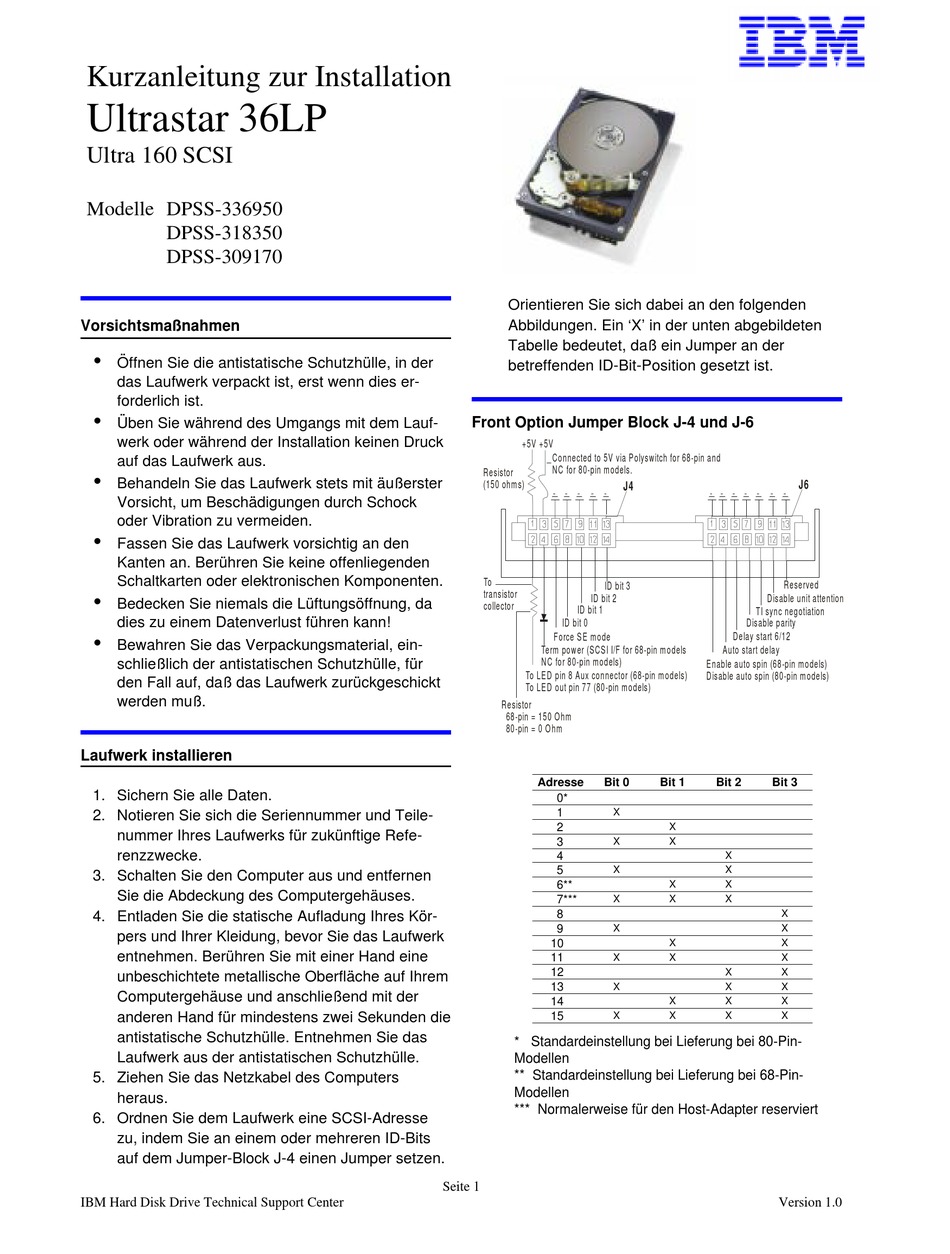

IBM Ultrastar 36LP Kurzanleitung Zur Installation

Kurzanleitung zur Installation
Ultrastar 36LP
Ultra 160 SCSI
Modelle DPSS-336950
DPSS-318350
DPSS-309170
Vorsichtsmaßnahmen
y
Öffnen Sie die antistatische Schutzhülle, in der
das Laufwerk verpackt ist, erst wenn dies er-
forderlich ist.
y
Üben Sie während des Umgangs mit dem Lauf-
werk oder während der Installation keinen Druck
auf das Laufwerk aus.
y
Behandeln Sie das Laufwerk stets mit äußerster
Vorsicht, um Beschädigungen durch Schock
oder Vibration zu vermeiden.
y
Fassen Sie das Laufwerk vorsichtig an den
Kanten an. Berühren Sie keine offenliegenden
Schaltkarten oder elektronischen Komponenten.
y
Bedecken Sie niemals die Lüftungsöffnung, da
dies zu einem Datenverlust führen kann!
y
Bewahren Sie das Verpackungsmaterial, ein-
schließlich der antistatischen Schutzhülle, für
den Fall auf, daß das Laufwerk zurückgeschickt
werden muß.
Laufwerk installieren
1. Sichern Sie alle Daten.
2. Notieren Sie sich die Seriennummer und Teile-
nummer Ihres Laufwerks für zukünftige Refe-
renzzwecke.
3. Schalten Sie den Computer aus und entfernen
Sie die Abdeckung des Computergehäuses.
4. Entladen Sie die statische Aufladung Ihres Kör-
pers und Ihrer Kleidung, bevor Sie das Laufwerk
entnehmen. Berühren Sie mit einer Hand eine
unbeschichtete metallische Oberfläche auf Ihrem
Computergehäuse und anschließend mit der
anderen Hand für mindestens zwei Sekunden die
antistatische Schutzhülle. Entnehmen Sie das
Laufwerk aus der antistatischen Schutzhülle.
5. Ziehen Sie das Netzkabel des Computers
heraus.
6. Ordnen Sie dem Laufwerk eine SCSI-Adresse
zu, indem Sie an einem oder mehreren ID-Bits
auf dem Jumper-Block J-4 einen Jumper setzen.
IBM Hard Disk Drive Technical Support Center
Orientieren Sie sich dabei an den folgenden
Abbildungen. Ein 'X' in der unten abgebildeten
Tabelle bedeutet, daß ein Jumper an der
betreffenden ID-Bit-Position gesetzt ist.
Front Option Jumper Block J-4 und J-6
+5V +5V
Connected to 5V via Polyswitch for 68-pin and
NC for 80-pin models.
Resistor
(150 ohm s)
To
ID bit 3
transistor
ID bit 2
collector
ID bit 1
ID bit 0
Force S E m ode
Term pow er (SCSI I/F for 68-pin m odels
NC for 80-pin models)
To LED pin 8 Aux connector (68-pin m odels)
To LED out pin 77 (80-pin m odels)
Resistor
68-pin = 150 Ohm
80-pin = 0 O hm
Adresse Bit 0
0*
1
X
2
3
X
4
5 X
6**
7*** X
8
9
X
10
11
X
12
13 X
14
15 X
* Standardeinstellung bei Lieferung bei 80-Pin-
Modellen
** Standardeinstellung bei Lieferung bei 68-Pin-
Modellen
*** Normalerweise für den Host-Adapter reserviert
Seite 1
J6
J4
Reserved
Disable unit attention
TI sync negotiation
Disable parity
Delay start 6/12
Auto start delay
Enable auto spin (68-pin m odels)
Disable auto spin (80-pin m odels)
Bit 1 Bit 2 Bit 3
X
X
X
X
X X
X X
X
X
X X
X X
X X
X X
X X X
X X X
Version 1.0
