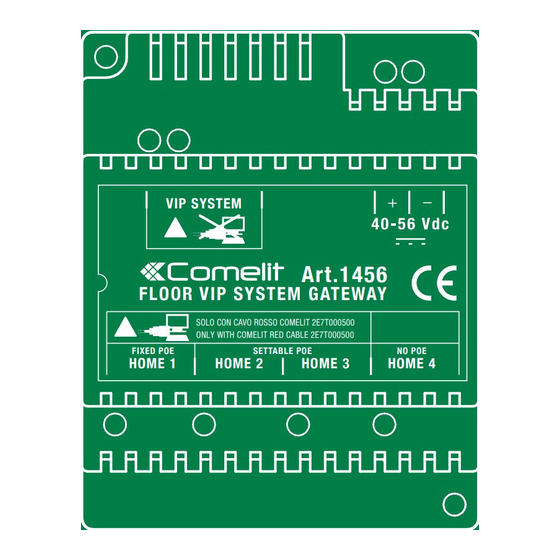

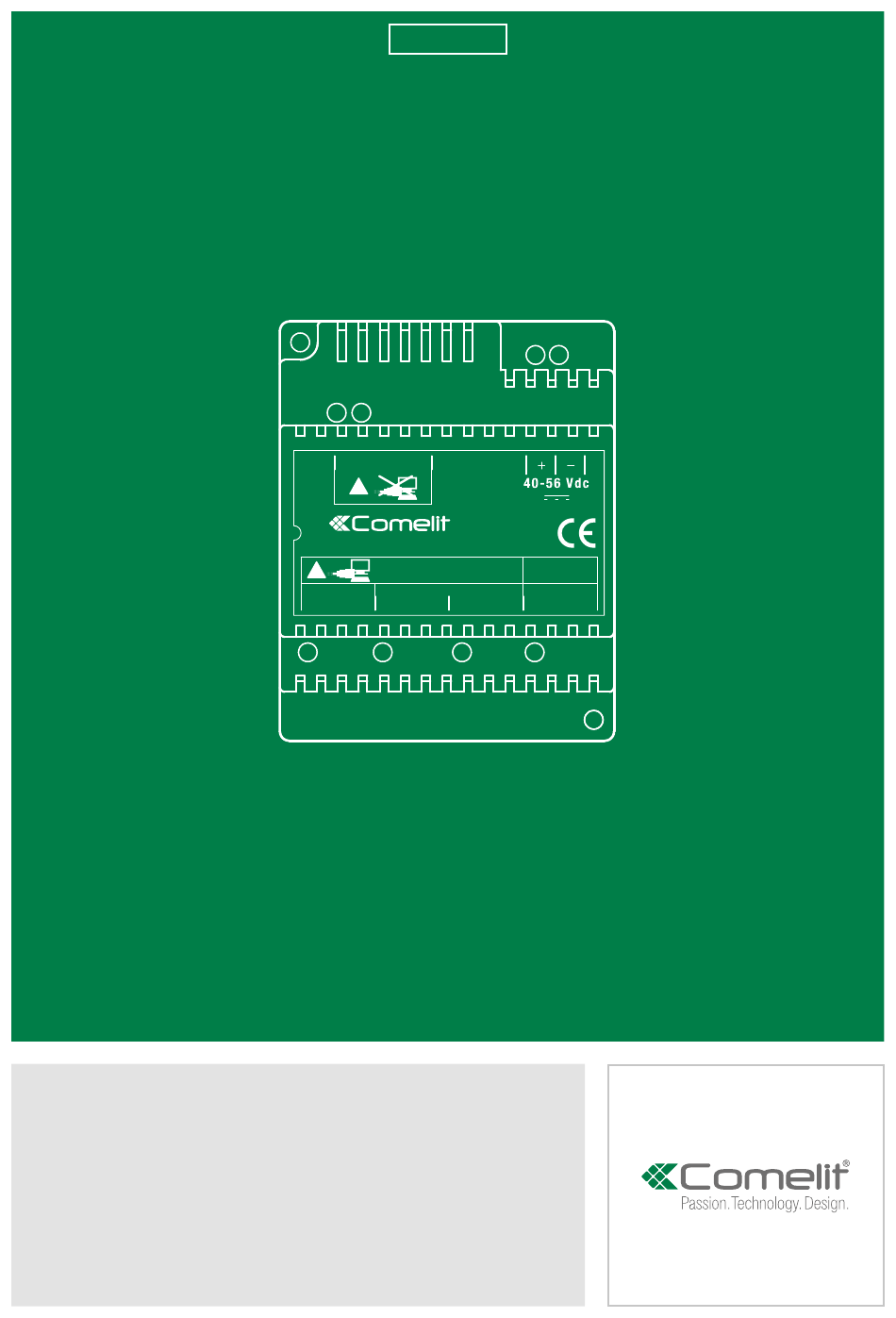

- Seite 1 TECHNISCHES HANDBUCH VIP SYSTEM Art.1456 FLOOR VIP SYSTEM GATEWAY SOLO CON CAVO ROSSO COMELIT 2E7T000500 ONLY WITH COMELIT RED CABLE 2E7T000500 FIXED POE SETTABLE POE NO POE HOME 1 HOME 2 HOME 3 HOME 4 Wohnungs-Gateway 1456 /1456S...
-
Seite 2: Inhaltsverzeichnis
Comelit Group S.p.A. lehnt jede Haftung ab bei Schäden durch • bestimmungsfremden Gebrauch • Missachtung der Anweisungen und Hinweise in dem vorliegenden technischen Handbuch / den Bedienungsanleitungen. Comelit Group S.p.A. behält sich vor, jeder Zeit und ohne Vorankündigung Änderungen an dem vorliegenden technischen Handbuch / den Bedienungsanleitungen vorzunehmen. Inhaltsverzeichnis Beschreibung ................... -
Seite 3: Beschreibung
„POE“ (Standard: „Statische IP-Adresse“ 192.168.1.200, Netzmaske 255.255.255.0). Mit Port „POE“ NICHT das Standard-Ethernet für die Verbindung mit dem Router oder den PC benutzen, sondern die Verbindung mit dem Router oder dem PC nur mit dem roten Kabel Comelit Art.1449 herstellen. -
Seite 4: Funktionen Art. 1456
Funktionen Art. 1456: • Die (bereits in 1456 integrierte) Master-Videosprechstelle ist nicht erforderlich • Für jede Wohnung können bis zu 15 Slave-Geräte hinzugefügt werden, darunter: Smartphone / Tablet + Comelit App, Telefon PSTN / GSM, Videosprechstelle (als Slave eingestellt) Beispiel TELEFONISCHES AUDIO-BACKUP... -
Seite 5: Einstellbarer Poe
1441B 1440 VIP SYSTEM VIP SYSTEM CV1 CV2 CV1 CV2 SOLO CON CAVO ROSSO COMELIT 2E7T000500 SOLO CON CAVO ROSSO COMELIT 2E7T000500 ONLY WITH COMELIT RED CABLE 2E7T000500 ONLY WITH COMELIT RED CABLE 2E7T000500 CV3 CV4 CV3 CV4 FIXED POE... -
Seite 6: Technische Daten
Technische Daten HAUPTEIGENSCHAFTEN Kompatibles System VIP Montage auf DIN-Schiene Ja DIN-Module (Anz.) 4 Versorgungsspannung 48 VDC - 56 VDC Stromaufnahme min./max. (mA) 50 mA Betriebstemperatur (°C) +5°C - +40°C Relative Luftfeuchtigkeit beim Betrieb 25% - 75% Schutzart IP IP30 ABMESSUNGEN Produkthöhe (mm) 62 Produktbreite (mm) 70 Produkttiefe (mm) 90... -
Seite 7: Konfiguration Art.1456 / 1456S
Für den Art. 1456S ist eine Innensprechstelle erforderlich, die als Master-Monitor dient 1) Anschluss f Der Artikel 1456/1456S verfügt über 2 mit einem Etikett gekennzeichnete Netzschnittstellen ‘HOME’ und ‘VIP SYSTEM’, die separat konfiguriert werden können, um unterschiedlichen Anlageanforderungen gerecht zu werden. Je nach Typ der Anlage, die konfiguriert werden soll, die Geräte laut folgenden Abbildungen anschließen:... -
Seite 8: Anlage Kit
ANLAGE KIT Art.1441 Art.1441B VIP SYSTEM Art.1456 SCHNITTSTELLE HOME SOLO CON CAVO ROSSO COMELIT 2E7T000500 ONLY WITH COMELIT RED CABLE 2E7T000500 FIXED POE SETTABLE POE NO POE STATISCHE IP-ADRESSE HOME 1 HOME 2 HOME 3 HOME 4 192.168.1.200 (Standard) ViP-ANLAGE... -
Seite 9: Adressierung Über Vip Manager
2) Adressierung über ViP Manager FALL 1:Die Standard-Adresse des Geräts (192.168.1.200) gehört demselben Router-Netz an (z.B.: 192.168.1.1) Art.1456 SCHNITTSTELLE HOME SOLO CON CAVO ROSSO COMELIT 2E7T000500 ONLY WITH COMELIT RED CABLE 2E7T000500 FIXED POE SETTABLE POE NO POE STATISCHE IP-ADRESSE... - Seite 10 In der Geräteliste werden alle an die Anlage angeschlossenen Gerät angezeigt. 3. Wählen Sie den Artikel 1456 / 1456S [f], wählen Sie Info/ViP-Adresse [g], weisen Sie dem Gerät die ViP-Adresse der Wohnung [h] und drücken Sie auf Seite schreiben [i] , um die aktuellen Einstellungen zu speichern.
-
Seite 11: Fall 2: Die Standard-Adresse Des Geräts (192.168.1.200) Gehört Nicht Demselben Router-Netz An (Z.b.: 192.168.0.1)
IP-Adresse [c] zuweisen (im Beispiel: 192.168.1.2)*, die demselben Netz wie die IP-Adresse der Schnittstelle HOME (Standard=192.168.1.200) angehört, und bestätigen [d]. * der letzte Wert muss zwischen 2 und 253 liegen, ausgenommen: der Wert 200 (dem Gateway Art. 1456 /1456S zugewiesen) und die Werte, die bereits anderen an das Netz angeschlossenen Geräten zugeordnet sind. - Seite 12 In der Geräteliste erscheint der Artikel 1456 / 1456S [f] 4. In Configuration/IP-Adresse [g] dem Gerät 1456 / 1456S eine statische IP-Adresse [h] und eine IP-Netzmaske [i] zuweisen, die mit der eigenen Anlage kompatibel sind, zum Beispiel IP: 192.168.0.5, Netzmaske: 255.255.255.0 (Achtung: die IP-Adresse darf nicht bereits benutzt werden).
- Seite 13 In der Geräteliste werden alle an die Anlage angeschlossenen Gerät angezeigt. 3. Wählen Sie den Artikel 1456 / 1456S [f] und danach Info/ViP-Adresse [g], weisen Sie dem Gerät die ViP-Adresse der Wohnung [h] und drücken Sie auf Seite schreiben [i] , um die aktuellen Einstellungen zu speichern.
-
Seite 14: Konfiguration Dyndns Für Den Remote-Anschluss
DNS“) ermöglicht, dass ein DNS-Name in Internet immer mit der IP-Adresse desselben Host verknüpft bleibt, auch wenn sich die Adresse im Laufe der Zeit ändert. Die Registrierung eines DynDNS ist erforderlich, damit das Gerät 1456 /1456S über Web-Seite erreichbar ist und der Remote- Betrieb der Applikation ComelitViP über Remote-Verbindung ermöglicht wird. -
Seite 15: Konfiguration Des Port Forwarding Für Den Remote-Anschluss
Ports. Dieses Verfahren erlaubt einem externen Benutzer (Handy), ein Gerät eines lokalen Netzwerks (1456 /1456S) zu erreichen. Das Verfahren zum Öffnen der Anschlüsse auf dem Router für Artikel 1456 /1456S ist notwendig für den Fernzugriff auf die Anlage mittels Web-Seite (Port TCP 8080), über App (Port TCP 64100*, Port UDP 64100*) * Für einige Internet-Provider ist der Port 64100 nicht verfügbar;... -
Seite 16: Einstellungen Sip-Server
Benutzerkonto auf dem SIP-Server, das für die Telefonanrufe benutzt wird; die Parameter Benutzername und Passwort werden auf der Seite „Konfiguration der SIP-Leitungen“ eingegeben. 1. Den Artikel 1456 / 1456S auswählen und danach Konfiguration/ Einstellungen/SIP-Server [a]. 2. Übertragen Sie die IP-Adresse/den Hostname des Providers des SIP-Dienstes (zum Beispiel: sip.messagenet.it) und den Port UDP der vom Providerdienst gelieferten SIP-Zentrale (zum Beispiel: 5061) [b]. -
Seite 17: Konfiguration Der Teilnehmer (Geräte)
E-Mail: die E-Mail-Adresse des Teilnehmers eingeben, die für die Benutzung der App aktiviert werden soll. 4 Drücken Sie auf Seite schreiben [d], um die aktuellen Einstellungen zu speichern. Nur für Art. 1456 ist es möglich, mit dem Kontextmenü die “Master”-Lizenz in “Slave”-Lizenz zu ändern (falls ein Monitor nachgerüstet wird). -
Seite 18: Konfiguration App-Verzeichnisse
Geräte), Zentralen (CPS), Kameras, Relais, Türöffner, Aktionen Türöffner, Zusatzrelais. Aktivierung Änderung des Verzeichnis 1. Wählen Sie den Artikel 1456 / 1456S und danach App-Verzeichnis/Aktivierung Änderung der Verzeichnisse [a]. 2. Setzen Sie die Checkmarke Aktivierung Änderung der Verzeichnisse [b] 3. Drücken Sie auf Seite schreiben [c] , um die aktuellen Einstellungen zu speichern. - Seite 19 Intercom f Den Ruf für die ganze Wohnung oder an ein einzelnes Gerät der Wohnung konfigurieren; dazu folgende Felder ausfüllen: Beschreibung Die Beschreibung eingeben. ViP-Adresse Die ViP-Adresse eingeben. Im Kontextmenü auswählen, ob ein Ruf für die ganze Wohnung konfiguriert werden soll oder nur der Master/Slave (Haupt-) Master-Monitor oder ein (zusätzlicher) Slave-Monitor.
-
Seite 20: Konfiguration Nachrichtenserver
8) Konfiguration Nachrichtenserver Das folgende Verfahren beschreibt, wie dem Art. 1456 / 1456S die IP- oder ViP-Adresse des Art. 1952 zugeordnet wird, der als Nachrichtenserver verwendet wird (falls vorhanden) 1. Den Artikel 1456 / 1456S auswählen und dann Konfiguration/ Nachrichtenserver [a]. -
Seite 21: Anschluss An Die Web-Konfigurationsseiten
Beispiel = 213.149.219.88 1B) Lokaler Anschluss √ Der PC muss über Ethernetkabel an die Schnittstelle HOME des Art. 1456 / 1456S angeschlossen sein und die IP-Adresse muss demselben Netz der Schnittstelle HOME angehören. Die IP-Adresse der Schnittstelle HOME laut folgenden Beispiel eintippen und die Eingabetaste drücken. -
Seite 22: Login
2) Login 1. Drücken Sie auf Login [a] 2. Tippen Sie das Installateur-Passwort (Standard= Comelit) ein und bestätigen Sie mit der Taste Login [b] Sicherung und Wiederherstellung Die Sicherungsfunktion ermöglicht die Speicherung der aktuellen Konfigurationen, die in jedem Moment dank der Wiederherstellfunktion wieder abgerufen werden können. -
Seite 23: Neustart Mit Vorgegebenen Netzparametern
Neustart mit vorgegebenen Netzparametern Die Funktion Neustart mit vorgegebenen Netzparametern gestattet, den Artikel mit den Standard-Netzparametern (Schnittstelle A= 192.168.1.200) zu starten, ohne die übrigen Konfigurationen zu ändern. √ DIP-Schalter in Standardstellung (OFF). 1. Die Stromversorgung des Geräts unterbrechen. 2. Den DIP1 auf ON stellen. 3. -
Seite 24: Zurücksetzen Der Passwörter Für Den Fernzugang
Zurücksetzen der Passwörter für den Fernzugang Mit diesem Verfahren werden die folgenden Parameter auf die Werkseinstellungen zurückgesetzt: • Dienst für die Remote-Verbindung freigeben • Passwort für den Dienst für die Remote-Verbindung • Passwort der Website (sowohl Admin, als auch Errichter) •... -
Seite 25: Anschlusspläne
Anschlusspläne Grundanschlussplan einer Wohnblock-Anlage SCHNITTSTELLE VIP SCHNITTSTELLE HOME AUTO IP IP: 192.168.1.X APT. 4: 1456 INTERNET PROVIDER ROUTER PSTN 1456 HO HO HO SCHNITTSTELLE HOME 1441 1440 IP: 192.168.0.X 100-240 V APT. 3: 1456S 6722W INTERNET PROVIDER MASTER ROUTER 1456S... -
Seite 26: Verdrahtung Der Anlage Kit Art. 8512Im / Art. 8531 Mit Router Und Wohnungs-Gateway Slave Art.1456S
RX - WHITE/GREEN WIRE RX + 120-230 V NC NO 4894HIM VIPK/004HIR VIP 100 Verdrahtung der Anlage KIT für Einfamilienhaus Art. 8513IM /8513HIM mit Router und Wohnungs-Gateway Master Art. 1456 SCHNITTSTELLE HOME IP: 192.168.0.X INTERNET PROVIDER ROUTER PSTN 1441B 1456... -
Seite 27: Glossar
Glossar* • Autoip: Die Automatische Private IP- Adressierung (Bezeichnung APIPA oder Auto IP) ist eine Methode automatischer Zuweisung von IP-Adressen an die an das Netz angeschlossenen Geräte. • Dynamisches DNS: Das dynamische DNS ist eine Technologie, die ermöglicht, dass ein DNS-Name in Internet immer mit der IP-Adresse desselben Host verknüpft bleibt, auch wenn sich die Adresse im Laufe der Zeit ändert. - Seite 28 C E R T I F I E D M A N A G E M E N T S Y S T E M S w w w . c o m e l i t g r o u p . c o m Via Don Arrigoni, 5 - 24020 Rovetta (BG) - Italy...
