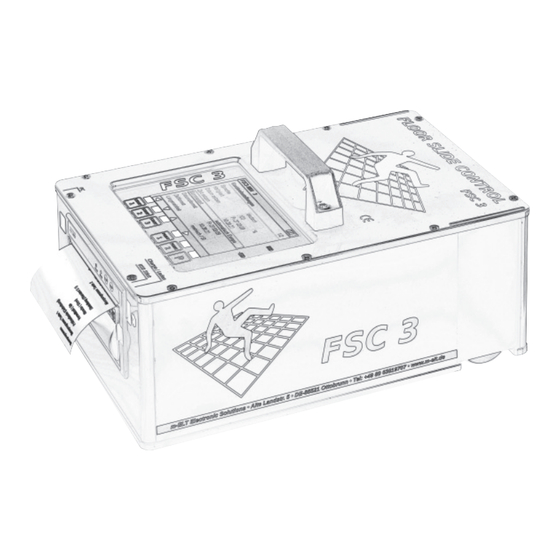

Inhaltszusammenfassung für Elcon FSC 3

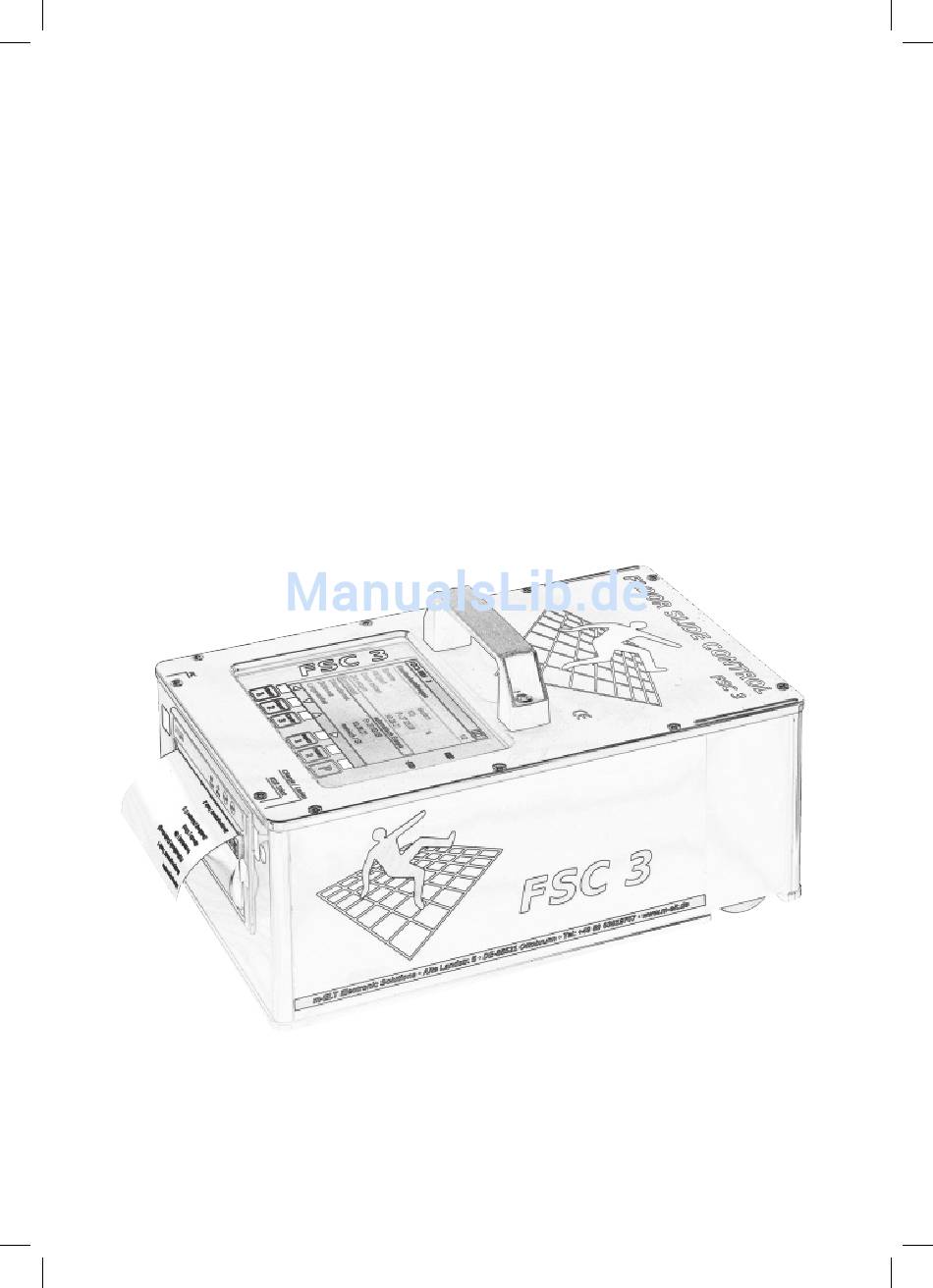

- Seite 1 Bedienungsanleitung FSC 3 FSC 3...
-
Seite 2: Freischaltung Gesperrter Geräte
14 Tage, weist im Display jedoch beim Ausschalten mit der Meldung „begrenzte Betriebsdauer“ auf die ablaufende Frist hin. Danach wird der FSC 3 gesperrt, im Display erscheint die Meldung „Gerät gesperrt“. Erst nach der Eingabe des Freischaltcodes kann das Gerät wieder verwendet werden. -
Seite 3: Geräteübersicht
Durch Drücken der Taste 2 druckt der FSC 3 die Messparameter Messergebnisse, sowie ein graphisches Messdiagramm aus. Durch Drücken der Taste P kann das Gerätemenü des FSC 3 auf- gerufen werden. Um unbeabsichtigte Bedienung auszuschließen, müssen die Tasten... -
Seite 4: Menüführung
Bedienung des FSC 3 Menüführung Die Tasten: Gerätemenü aktivieren ✓ Menü aktivieren ▼ weiter zum nächsten Menü ▲ zurück zum letzten Menü zurück zum Hauptmenü / Gerätemenü verlassen und geänderte Werte speichern einzustellender Wert aufwärts – einzustellender Wert abwärts... - Seite 5 Kurzanleitung 1. Messort wählen Bestimmen Sie Ihren Standort nach der Art der Messaufgabe. Achten Sie darauf, dass die Antriebsräder trocken sind. 2. Gleiter wählen Wählen Sie einen Gleiter für Ihre Messung Leder = Trockenmessung SBR Gummi = Nassmessung Setzen Sie den gewählten Gleiter in die Unterseite des Gerätes ein. 3.
- Seite 6 Vorwort Mit dem FSC 3 haben Sie ein modernes und hochwertiges Messgerät zur präzisen Ermittlung der Haft- und Gleitreibung von Bodenbelägen erworben. Durch regelmäßige Kontrolle der Bodenflächen durch den FSC 3 können Veränderungen der Bodeneigenschaften rechtzeitig erkannt und unfallverhütende Maßnahmen veranlasst werden.
-
Seite 7: Inhaltsverzeichnis
Inhalt Gerätemenü -Gerätedaten -Freischaltung -Messprogramme -Geräteeinstellung -Archiv -Gleiterdaten -Zähler und Statistik -Werte drucken Messen mit dem FSC 3 -Starttasten -Prüfmethoden -Verweilzeit -Messstrecke -Skalierungen -Gleiter -Messung durchführen Beurteilung der Messergebnisse Drucken mit dem FSC 3 Pflege und Wartung Software / USB-Stick... -
Seite 8: Gerätemenü
Gerätemenü Gerätedaten: Unter dem Menüpunkt „Gerätedaten“ können alle relevanten Daten wie z.B. Hersteller, Seriennummer usw. über Ihren FSC 3 ausgelesen werden. Diese Daten sind fest gespeichert, ausschliesslich der Name des Gerätes kann vom Benutzer geändert werden. Messprogramme: Jede der drei Starttasten kann individuell mit den verschiedenen Prüfmethoden, Skalierungen, Messstrecken und Verweilzeiten... -
Seite 9: Archiv
Gerätemenü Archiv: Der FSC 3 speichert alle erfolgreichen Messungen in einem Archiv. Diese Messungen können zur weiteren Bearbeitung auf einem USB-Stick oder dem eingebauten Drucker ausgegeben werden. Beim Drucken der gespeicherten Messungen ist nur die Ausgabe eines einzelnen Tages möglich. -
Seite 10: Messen Mit Dem Fsc 3
DIN Messung; Der FSC 3 führt selbstständig 5 Messungen nacheinander durch, wovon aus der 3 bis 5 Messung ein Mittelwert errechnet wird. DIN 51131 manuell: wie „auto“, jedoch muss der FSC 3 nach jeder Messung umgedreht und jede folgende Messfahrt per Knopfdruck gestartet werden. -
Seite 11: Verweilzeit
Haftreibung 5 wie Haftreibung 3, jedoch mit 5 Haftmessungen Fliegender Start Der FSC 3 beginnt die Fahrt, senkt den Gleiter erst nach ca. 20cm der Messstrecke ab. Verweilzeit: Die Verweilzeit des Gleiters vor der Messung kann von 1 bis 999 Sekunden vorgewählt werden. -
Seite 12: Skalierungen
Messen mit dem FSC 3 Skalierungen: Je nach Einsatzgebiet stehen verschiedene Skalierungen zur Auswahl, nachfolgend die Gängigsten: Standard 0,1 Si-Grenzwert Einteilung 0,1 bis 1 Wuppertaler Sicherheits.: bfu Schweiz Einteilung gemäß Wuppertaler Schweizer safty Standard gemäß Sicherheitsgrenzwerten bfu/EMPA... -
Seite 13: Gleiter
Allgemeinzustand zu prüfen. Nach spätestens 200 Messungen müssen die Gleiter durch das Werk neu beschichtet werden. Mit dem FSC 3 werden 2 Gleitertypen geliefert: SBR Gummi ( gelber Gleiter ): Dieser Gleiter ist für Nassmessungen vorgesehen. Technische Daten: Dichte 1,23 ±... -
Seite 14: Messung Durchführen
Messen mit dem FSC 3 Messung durchführen: Bevor eine Messung durchgeführt wird, sollte der FSC 3 mindestens eine halbe Stunde an das Raumklima angepasst werden. Trockenmessung: Vor der Verwendung sollte der Gleiter gereinigt und, anschließend in die im Boden vorgesehene Aussparung eingesteckt werden. -
Seite 15: Beurteilung Der Messergebnisse
Beurteilung der Messergebnisse Aussagekräftige Messergebnisse werden durch regelmäßige Kontrollen der Bodenflächen gewonnen. Über einen längeren Zeitraum kann man so eine Tendenz erkennen und die Boden- pflege optimieren. Auch kann damit die Wirkung von rutschhem- menden Reinigungsmitteln und Bodensanierungsmassnahmen überprüft werden. Messgeräte Serie messen... -
Seite 16: Drucken Mit Dem Fsc
Bei den meisten Materialpaarungen ist der Haftreibungs- koeffizient größer als der Gleitreibungskoeffizient. Ausdrucken der Parameter / Messergebnisse Der FSC 3 ist mit einem Highspeed-Thermodrucker ausgestattet, mit diesem können alle Messparameter und Messergebnisse ausgedruckt werden. Durch Drücken der Taste Print 1 kann nach jeder Messung ein Protokoll gedruckt werden. -
Seite 17: Pflege Und Wartung
Gel-Akku mit einer Kapazität von 12V / 4Ah ausgerüstet. Für die Wiederaufladung ist ein Steckernetzteil (230V / 110V //18V / 840mA) im Lieferumfang enthalten. Mit diesem Netzteil beträgt die Ladezeit ca. 12 Std. Der FSC 3 ist mit einem Überladeschutz ausgestattet, sodass eine Überladung des Akku´s ausgeschlossen ist. - Seite 18 Fälligkeit des Kundendienstes einen Hinweis. Bei Anzeige der Mitteilung oder nach 24 Monaten muss das Gerät zur Inspektion zum Hersteller eingeschickt werden.. Den FSC 3 stets mit dem kompletten Zubehör einschicken, da nur so der Kundendienst vollständig durchgeführt werden kann!
-
Seite 19: Software / Usb-Stick
Software Die Software für die PC-Verbindung ist auf dem mitgelieferten USB Stick enthalten. Ausserdem können Sie die jeweils aktuelle Softwareversion unter www.elcongmbh.de herunterladen. Sie können sich jederzeit aus dem Messgerät eine Software- version auf den USB Stick kopieren. Gehen Sie dazu in den Menüpunkt Sonstiges - Download. Dieser Menüpunkt ist nur sichtbar wenn ein gültiger USB Stick eingesteckt ist. -
Seite 20: Technische Daten
Technische Daten - FSC 3 Abmessungen L x B x H 350 x 220 x 140 Gewicht 16,5 kg Lagerung: Umgebungsbedingungen -20° bis +85° Celsius 0,5% bis 85% rH nicht kondensierend Betrieb: +0° bis +40° Celsius (Normvorgaben beach- ten) 10% bis 80% rH nicht kondensierend Fahrwerk 4 Räder, Pendelachse, 2 Räder ange-... - Seite 21 Inhalt: Datum, Uhrzeit, Gleiterwerte, Messwerte, Mittelwert, Messwertdia- gramm Lieferumfang Komplettgerät: (Standard – Sofort arbeiten) - FSC 3 Messgerät - Aluminiumkoffer mit Rollen und ausziehbarem Griff (Trolley) - 2 Gleiter ( Leder, SBR-Gummi) - Ladegerät (Multinationale Version) - 2 Messpapierrollen - Bedienungsanleitung...
