MIDICRAFT PUSH Bedienungsanleitung
Inhaltszusammenfassung für MIDICRAFT PUSH

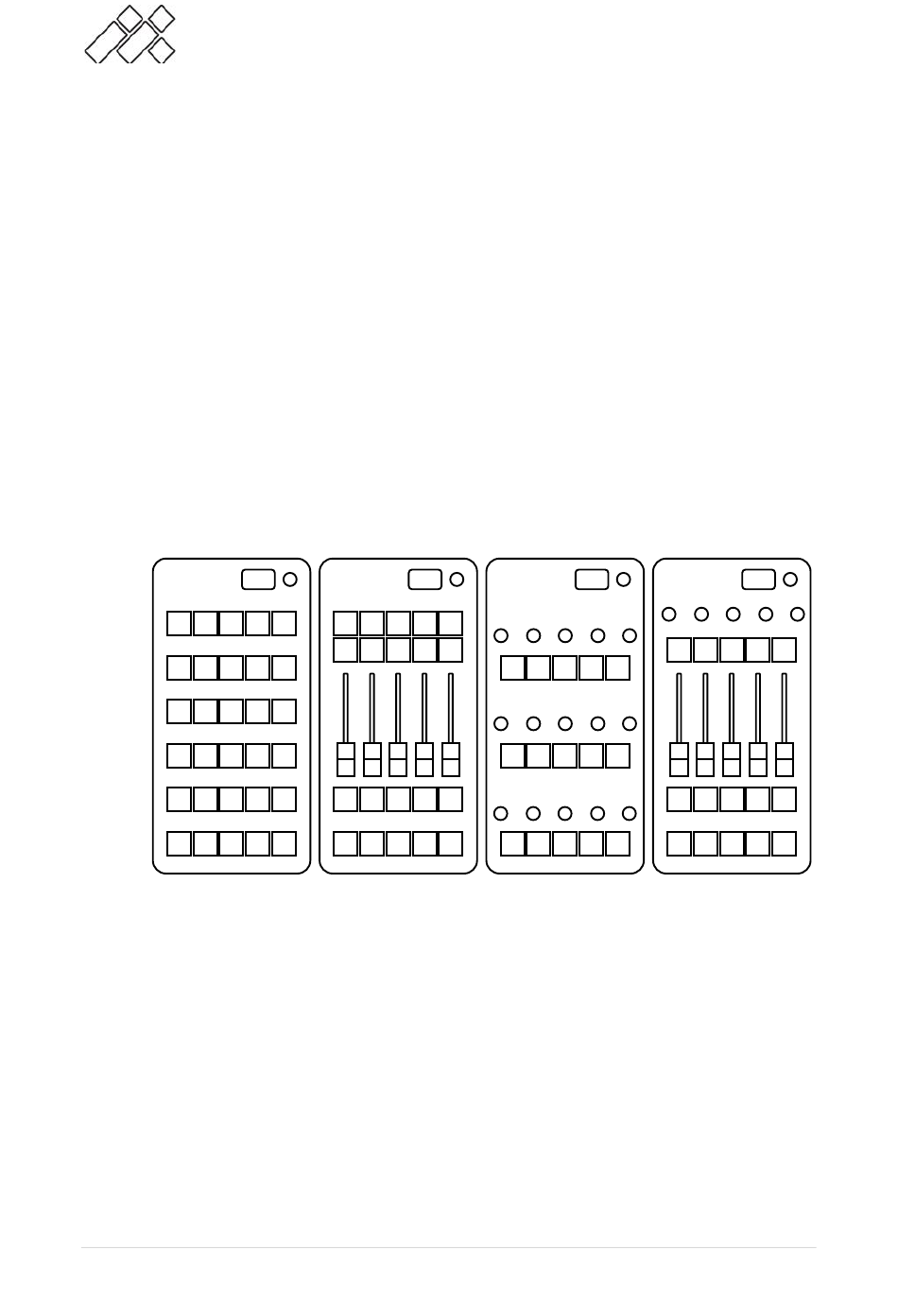

- Seite 1 MIDICRAFT|www.midicraft.de |info@midicraft.de Bedienungsanleitung Für MIDICRAFT.PUSH / FADE / TURN / MIX Version 1.2, Stand Januar 2020 S e i t e...
-
Seite 2: Gewährleistung Und Produkthaftung
Verbindungen mit anderen Geräten oder durch nicht bestimmungsgemäße Verwendung der Geräte entstehen. Außerdem erlischt jeder Gewährleistungsanspruch bei Fremdeingriffen oder eigenmächtigen Änderungen. Vor der Rücksendung solltest du Kontakt mit MIDICRAFT aufnehmen. (info@midicraft.de) Im Gewährleistungsfall übernimmt der Kunde Kosten und Gefahr des Transportes. -
Seite 3: Betriebs-, Sicherheits- Und Pflegehinweise
MIDICRAFT|www.midicraft.de |info@midicraft.de 1.2. Haftung Für Folgeschäden, welche nicht auf Vorsatz oder grober Fahrlässigkeit seitens MIDICRAFT beruhen, ist jede Haftung ausgeschlossen. 2. Betriebs-, Sicherheits- und Pflegehinweise 2.1. Betriebsumgebung Das Gerät ist nur für den in dieser Anleitung beschriebenen Gebrauchszweck bestimmt. Vor Gebrauch sind alle mitgelieferten Hinweise und Instruktionen sorgfältig durchzulesen. -
Seite 4: Fremdkörper Und Flüssigkeiten
Service einzuschicken bevor es erneut in Betrieb genommen wird. 2.5. Reparatur Eine Reparatur bei Bestehenbleiben der Gewährleistung ist nur durch MIDICRAFT möglich. Bei einer Reparatur durch eine nicht durch MIDICRAFT autorisierte Fremd- oder Eigenreparatur erlischt der Gewährleistungsanspruch. Ersatzteile (Schieberegler, Potentiometer, Taster, Encoder und Buchsen) sind bei MIDICRAFT verfügbar. -
Seite 5: Einführung
4. Einführung Vielen Dank, dass du ein Gerät von MIDICRAFT erworben hast. Mit PUSH, FADE, TURN und MIX stellt MIDICRAFT eine neue Serie von hochwertigen und modularen Midi Controllern vor, welche speziell für die Anwendung in der Lichttechnik entwickelt wurden. -
Seite 6: Anschlüsse
Die USB-Buchse dient der Stromversorgung und zum Senden und Empfangen von Midi-Daten von einem PC/Mac. Über die RJ45 Buchsen können mehrere MIDICRAFT Geräte via CAN- Bus miteinander verbunden werden. Dies erfolgt mit einem RJ45 Patchkabel. Zusätzlich kann über eine der zwei Buchsen und ein als Zubehör erhältliches Adapterkabel eine echte Midi-Schnittstelle mit... -
Seite 7: Verbindung Mehrerer Geräte Über Can Bus
MIDICRAFT|www.midicraft.de |info@midicraft.de 5.4. Verbindung mehrerer Geräte über CAN Bus Um mehrere Geräte zu einer größeren Bedienoberfläche zu verbinden, benötigst du ein optional erhältliches Linkkabel je Geräteverbindung (Bestellnummer:1002). Du kannst auch reguläre CAT Patchkabel verwenden. Verbinde immer den Input des einen mit dem Output des nächsten Gerätes. -
Seite 8: Startbildschirm
MIDICRAFT|www.midicraft.de |info@midicraft.de Für die Verwendung des Midi-Adapter-Kabels, stecke dies einfach anstelle eines Abschlusswiderstands an den Link-Out des letzten Gerätes. Achtung: Beim Anschluss über USB sollte immer nur ein Gerät direkt am Computer angeschlossen sein. Alle anderen Geräte sollten mit USB-Netzteilen mit Strom versorgt werden. Bei Microsoft Windows kann es sonst zu Konflikten in der Verwaltung des Midi-Ports kommen, da alle Geräte den gleichen Namen... -
Seite 9: Menüstruktur
MIDICRAFT|www.midicraft.de |info@midicraft.de 6.2. Menü Struktur S e i t e... -
Seite 10: Midi-Einstellungen
MIDICRAFT|www.midicraft.de |info@midicraft.de 7. Midi Einstellungen 7.1. Midi-Kanal einstellen Gehe in das Menü und wähle den Punkt „Channel“ aus. Anschließend kannst du durch Drehen des Encoders den Midi-Kanal ändern. Durch Drücken des Encoders speicherst du deine Einstellung und verlässt das Untermenü. - Seite 11 MIDICRAFT|www.midicraft.de |info@midicraft.de Mit „default“ werden die Noten auf die Werkseinstellungen zurückgesetzt. Wenn du das Menü versehentlich öffnest, kannst du „no“ klicken und es ohne Änderungen wieder verlassen. Die Standart-Notenwerte sind im Anhang aufgeführt. Mit „Offset“ werden die Noten ab dem eingestellten Wert von oben links nach unten rechts immer um eine Note erhöht.
-
Seite 12: Farbeinstellungen
MIDICRAFT|www.midicraft.de |info@midicraft.de 8. Farbeinstellungen 8.1. Farbauswahl Dir stehen 13 Farben + Off zur Verfügung, die du entweder direkt im Menü oder über Midi-Befehle einstellen kannst. 12 | S e i t e... -
Seite 13: Farben Im Menü Einstellen
MIDICRAFT|www.midicraft.de |info@midicraft.de 8.2. Farben im Menü einstellen Du kannst die Farben der Buttons direkt im Gerät einstellen. Dies ist hilfreich, wenn deine Software nicht die Möglichkeit bietet, ein Midi Feedback zu generieren oder du keine Zeit hast, dieses einzurichten. Gehe dazu einfach in das Menü „set color“. Dort stehen dir zwei Optionen für das Setzen der Farben zur Verfügung. -
Seite 14: Farbe Über Midi Setzen
MIDICRAFT|www.midicraft.de |info@midicraft.de 8.3. Farbe über Midi setzen Du hast die Möglichkeit, die Button Farbe über Midi-Befehle, z.B. direkt aus einer Software, anzusteuern. Welchen Taster du beeinflusst, hängt dabei von der gesendeten Note ab. Diese ist mit der von dir eingestellten identisch. Die Farbe, Intensität oder Blinkverhalten hängen von der gesendeten Velocity... -
Seite 15: Kombination Manuelle Farben Und Midi-Feedback
MIDICRAFT|www.midicraft.de |info@midicraft.de 8.5. Kombination Manuelle Farben und Midi-Feedback Im Velocity-Bereich 124-127 hast du die Möglichkeit, die manuell am Gerät eingestellte Farbe über Midi zu manipulieren. Das hilft dir, wenn deine Software z.B. nur ein An/Aus Feedback generieren kann. Stelle die Farbe der Taste einfach manuell im Menüpunkt „set color“... - Seite 16 8.7. RD/Showcockpit Wenn du dich um die Zuweisung der Funktionen und Farben nicht selbst kümmern möchtest, benutze das Programm RD/Showcockpit. Hier kannst du die MIDICRAFT Controller intuitiv mit vielen anderen Applikationen verknüpfen. Wenn du den MIDICRAFT-Treiber in RD/Showcockpit startest, wird dein Controller automatisch in den „SC-Mode“...
-
Seite 17: Preset Speichern Und Laden
MIDICRAFT|www.midicraft.de |info@midicraft.de 9. Presets (Slots) Zum Abspeichern von Einstellungen stehen dir 8 Preset Slots zur Verfügung. Zudem gibt es einen versteckten Slot, der immer die aktuelle Konfiguration enthält. Deine Einstellungen sind also immer sicher, auch wenn du das Gerät, ohne zu speichern vom Strom trennst. -
Seite 18: Presets (Slots) Über Midi-Befehle Wechseln
MIDICRAFT|www.midicraft.de |info@midicraft.de 9.2. Presets (Slots) über Midi-Befehle wechseln Du kannst den aktiven Slot über Midi-Befehle wechseln. Dies geht über die Midi-Note 127 (hexadezimal:7F). Mit der Velocity wählst du entweder den Slot direkt an oder sendest einen „Slot hoch“ oder „Slot runter“-Befehl. - Seite 19 MIDICRAFT|www.midicraft.de |info@midicraft.de 10.2. CAN-Link Option Unter dem Punkt „can-link“ kannst du wählen, ob der Controller Nachrichten auch über CAN-Bus an andere Controller senden soll. Damit dies funktioniert, muss das Gerät wie unter Abschnitt 5.4 beschrieben mit einem anderen Gerät verbunden sein.
-
Seite 20: Globale Note/Cc Einstellung
MIDICRAFT|www.midicraft.de |info@midicraft.de 10.3. LED-Fade Für Intensitäts- und Farbwechsel der Buttons kannst du eine Fade- Zeit setzen. Entscheide selbst, ob du den LED-Fade aktivieren möchtest oder nicht. Diese Einstellung ist ab Werk aktiviert. 10.4. Globale Note/CC Einstellung Da manche Programme (wie z.B. GrandMA2 OnPC) nur Midi-Noten und keine CC-Values akzeptieren, kannst du hier global für alle... -
Seite 21: Informationen Über Das Gerät
MIDICRAFT|www.midicraft.de |info@midicraft.de 10.5. Bildschirmschoner Das Display kannst du so einstellen, dass dieses nach einer bestimmten Zeit schwarz wird. Dies kann helfen das Einbrennen des Startbildschirms zu vermeiden. Die Zeit kann im Bereich Nie und 60 Minuten ausgewählt werden. 10.6. Informationen über das Gerät Im Menüpunkt „info“... - Seite 22 MIDICRAFT|www.midicraft.de |info@midicraft.de 11. Quickstart GrandMA2 OnPC In diesem Kapitel werden kurz alle nötigen Schritte zur Einrichtung der MIDICRAFT Controller mit GrandMA2 OnPC erläutert. Schritt 1: Verbinde deinen Controller über USB mit dem PC. Wenn du mehrere Geräte mit dem CAN-Link verwendest, achte darauf, dass nur ein Gerät am Computer angeschlossen ist und die anderen...
- Seite 23 MIDICRAFT|www.midicraft.de |info@midicraft.de 12. Quickstart GrandMA2 Lichtpulte In diesem Kapitel werden kurz alle nötigen Schritte zur Einrichtung der MIDICRAFT Controller mit GrandMA2 Lichtpulten erläutert. Schritt 1: Nutze das optionale Midi-Adapterkabel und verbinde den Midi Out deines Geräts mit der Midi-Schnittstelle deines Lichtpults. Wenn du mehrere Geräte mit dem CAN-Link verbunden hast, verwende den...
- Seite 24 Zurzeit ist die Funktion, einen Midi-Input in GrandMA3 OnPC zu wählen, noch deaktiviert. Es steht jedoch bereits eine umfangreiche OSC Schnittstelle zur Verfügung. Für die Verwendung von GrandMA3 OnPC empfiehlt MIDICRAFT die Verwendung von RD/Showcockpit! 24 | S e i t e...
- Seite 25 Es kann sonst zu Konflikten innerhalb der Midi-Port- Verwaltung von Windows kommen Schritt 2: Starte Dot2 OnPC. Achtung: Dot2 OnPC unterstützt nur einen Midi- Kanal. Bitte nutze die Offset Funktion um mehrere MIDICRAFT Controller im Notenbereich 0-127 anzuordnen. Schritt 3: Weise unter Setup→Remote Input Setup→Midi Remotes den Noten deines MIDICRAFT Controllers entsprechende Executor zu.
- Seite 26 ETCnomad USB-Stick oder offizielle Hog4 Hardware erforderlich. Bitte informiere dich vorab in der Bedienungsanleitung deiner Hog4. Die MIDICRAFT Controller werden von Testern schon erfolgreich mit Hog4 genutzt. Sobald nähere Informationen über das Zusammenspiel verfügbar sind, wird diese Seite ergänzt. 26 |...
- Seite 27 MIDICRAFT|www.midicraft.de |info@midicraft.de 16. Quickstart Chamsys Magic Q Für diesen Anwendungsfall stehen noch keine Informationen zur Verfügung. Für Chamsys Magic Q empfiehlt MIDICRAFT die Verwendung von RD/Showcockpit. 17. Quickstart Lightjockey 2 Für diesen Anwendungsfall stehen noch keine Informationen zur Verfügung. Für Lightjockey 2 empfiehlt MIDICRAFT die Verwendung von RD/Showcockpit.
- Seite 28 MIDICRAFT|www.midicraft.de |info@midicraft.de 20. Quickstart Resolume Arena Für diesen Anwendungsfall stehen noch keine Informationen zur Verfügung. Für Resolume Arena empfiehlt MIDICRAFT die Verwendung von RD/Showcockpit. 28 | S e i t e...
-
Seite 29: Anhang
MIDICRAFT|www.midicraft.de |info@midicraft.de 21. Anhang Hier findest du verschiedene Midi-Charts für dein MIDICRAFT Gerät. Die Midi Noten sind sowohl in Dezimal als auch in Hexadezimal angegeben. 21.1. Default Notenbelegung .PUSH 29 | S e i t e... - Seite 30 MIDICRAFT|www.midicraft.de |info@midicraft.de 21.2. Default Notenbelegung .FADE 30 | S e i t e...
- Seite 31 MIDICRAFT|www.midicraft.de |info@midicraft.de 21.3. Default Notenbelegung .TURN 31 | S e i t e...
- Seite 32 MIDICRAFT|www.midicraft.de |info@midicraft.de 21.4. Default Notenbelegung .MIX 32 | S e i t e...
- Seite 33 Das Midi-Feedback für LEDs funktioniert nur, solange deine Software die entsprechenden Midi-Befehle ausgeben kann. Kennst du schon RD/Showcockpit? Damit ist es sehr einfach, die MIDICRAFT Controller mit verschiedensten Programmen wie GrandMA2 und 3 zu verbinden. Sind die Geräte mit meinem Lichtpult kompatibel? Solange dein Lichtpult die Möglichkeit hat, Midi-Noten zu...
- Seite 34 MIDICRAFT|www.midicraft.de |info@midicraft.de Kann ich die Farben der LEDs über Midi ansteuern? Ja, es ist möglich Farbe, Intensität und automatisches Blinken der LEDs über MIDI anzusteuern. Schau dazu einfach in den Abschnitt 8 dieser Bedienungsanleitung. 34 | S e i t e...
