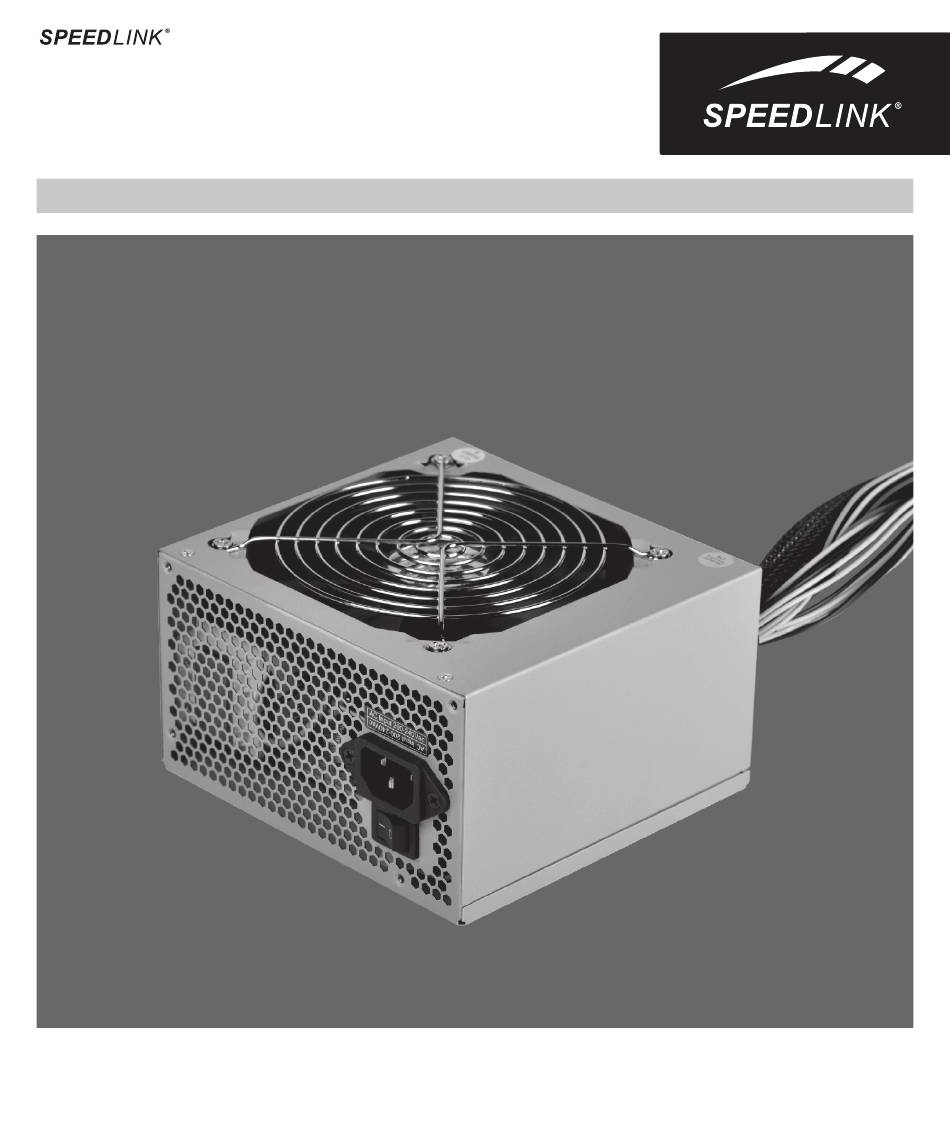

- Seite 1 PECOS 520W aTX POWER SuPPlY unIT CP4-520-V.2.0 (Sl-6915-SSV-01) Manual VERS. 1.1...
- Seite 2 Bedingungen des Verkaufsvertrags konsultieren. Dieses Produkt darf nicht zusammen mit anderem Gewerbemüll entsorgt werden. Technischer Support Bei Fragen oder Problemen steht Ihnen unser technischer Support zur Verfügung. Schauen Sie auf die Webseite http://www.speedlink.com oder schreiben Sie eine E-Mail an: support@speedlink.com...
-
Seite 3: Wichtige Sicherheitshinweise
WICHTIGE SICHERHEITSHINWEISE Stromversorgung Überprüfen Sie vor dem Anschließen die Versorgungsspannung. Die Stromquelle, mit der das Netzteil betrieben wird, muss den auf dem Etikett angegebenen Werten entsprechen. Benutzen Sie das Netzteil nie für Geräte, deren Spannung größer ist als die für das Netzteil vorgesehene, Sie laufen Gefahr, Netzteil und Gerät zu beschädigen. -
Seite 4: Technische Daten
TECHNISCHE DATEN Lieferumfang: • 1 × Netzteil • 1 × Netzkabel • 1 × Bedienungsanleitung • 4 × Schrauben • 4 × Kabelbinder • 1 × PATA/SATA-Adapter Modellbeschreibung: CP4-520-V.2.0 – 520 Watt PC Power Supply (SL-6915-SSV-01) Bauform/Standard: ATX/ATX 2.3 Anschlüsse: 1 ×... -
Seite 5: Anschluss Des Netzteils
INSTALLATION Wichtiger Hinweis: Die Stromversorgung des Mainboards kann abhängig von Hersteller und Produkt variieren. Bitte greifen Sie für detaillierte Angaben und Anweisungen auf die Bedienungsanweisung Ihres Mainboards zurück. Sollten Sie keine Fachkenntnisse für den Einbau besitzen, so lassen Sie ihn bitte von einer Fachkraft oder einer entsprechenden Fachwerkstatt vornehmen! Ausbau des alten Netzteils Schalten Sie Ihr Netzteil am Netzschalter aus und trennen Sie den Rechner vom Stromnetz. - Seite 6 Zuerst wird Hauptstromstecker (1) des Netzteils an der Hauptplatine, dem sogenannten Motherboard angeschlossen. Einige Motherboards benötigen dazu einen 20-pol.-Anschluss, andere einen 24-pol.-Anschluss. Für diesen Fall verfügt das Pecos 520 Watt über einen 20-pol.-Anschluss mit 4-Pol-Zusatzstecker. Diese 4-pol.-Erweiterung von 20- auf 24-poligen Kombistecker darf nicht in die weit entlegene 12V-AUX/P4-Buchse gesteckt werden.
- Seite 7 Der 6-pol. PCI Express-Stromanschluss (4) ist für PCI Express Grafikkarten vorgesehen, bestimmte AGP-Grafikkarten sowie IDE-Festplatten und CD-ROM-und DVD-Laufwerke sowie -Brenner benötigen hingegen einen 4-pol. Peripherie-Stromanschluss (5). Verfügt Ihr Rechner über ein Disketten-/Floppy-Laufwerk, verbinden Sie dieses bitte über den 4-pol.-FDD (6) mit dem Netzteil. Inbetriebnahme des Netzteils Überprüfen Sie alle Kabelverbindungen und stellen Sie sicher, dass alle Geräte richtig verbunden wurden.
- Seite 8 4-pol. +12V-AUX/P4-Stromanschluss Funktion Farbe Schwarz Schwarz +12 V Gelb +12 V Gelb 5-pol. SATA-Stromanschluss Funktion Farbe +3,3 V Orange Schwarz/Schwarz +5 V Rot/Rot Schwarz/Schwarz +12 V Gelb/Gelb 6-pol. PCI Express-Stromanschluss Funktion Farbe Funktion Farbe +12 V Gelb Schwarz +12 V Gelb Schwarz +12 V...
- Seite 9 4-pol. Peripheriegeräteanschluss Funktion Farbe +12 V Gelb/Gelb Schwarz/Schwarz Schwarz/Schwarz +5 V Rot/Rot 4-pol. Floppy-Anschluss Funktion Farbe +12 V Gelb Schwarz Schwarz +5 V FEHLERBEHEBUNG Sollte sich der Rechner nicht hochfahren lassen, ergreifen Sie bitte die folgenden Maßnahmen. • Stellen Sie sicher, dass der Netzschalter auf „I“ gestellt ist. •...
