KKT KOLBE SPMS03 Installationshandbuch
Verstellbare aufständerung für 2 module
Inhaltszusammenfassung für KKT KOLBE SPMS03

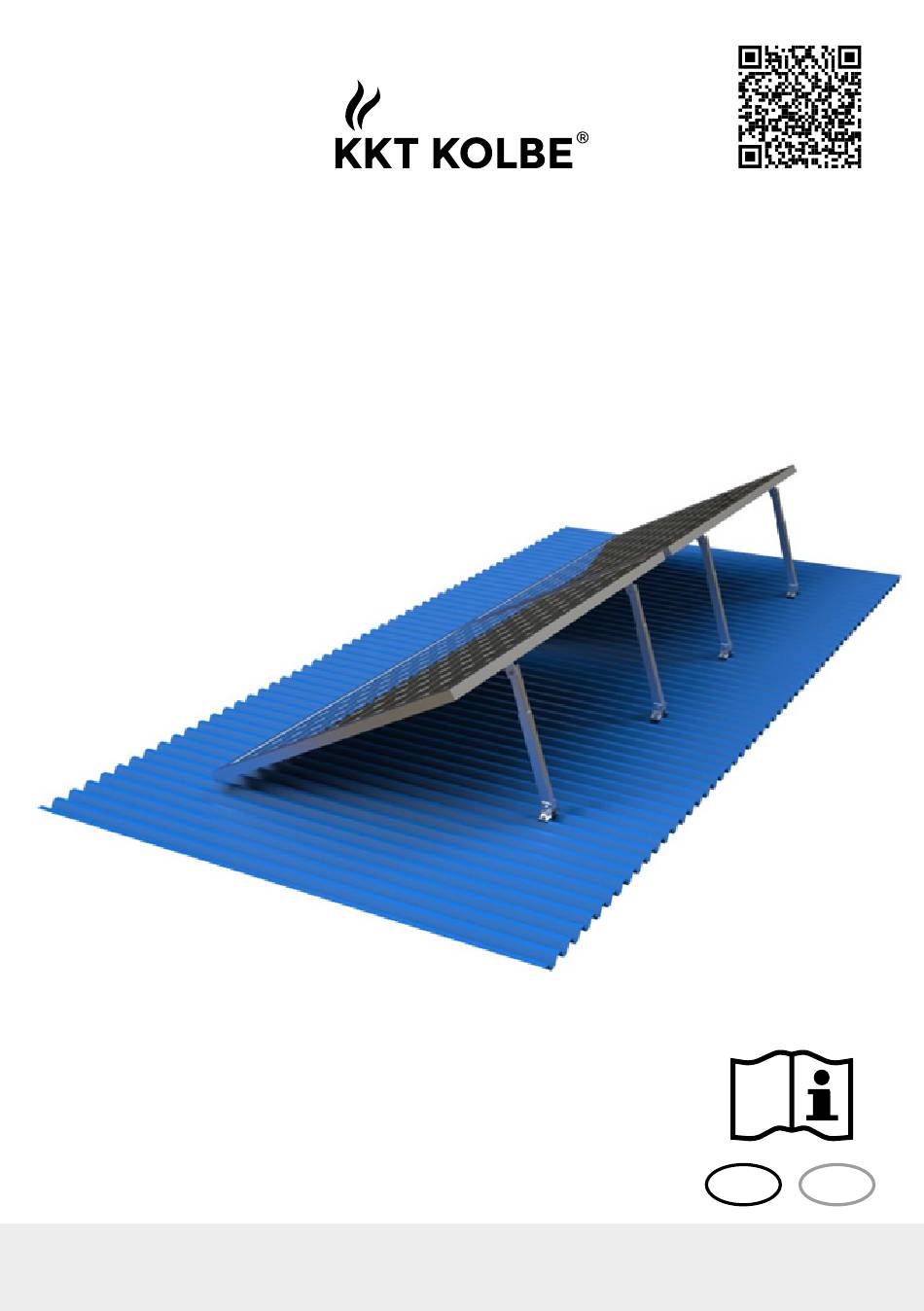

- Seite 1 Installationshandbuch SPMS03 Verstellbare Aufständerung für 2 Module Version: 1.1 / 230317 KK T KOLBE Küchentechnik GmbH & Co. KG Ohmstraße 17 | D -96175 Pettstadt | +49 (0) 9502 667930 | info@kolbe.de...
-
Seite 2: Inhaltsverzeichnis
Gliederung 1. Produkteinführung 2. Installationswerkzeuge 3. Komponenten 4. Installationsanleitung 4.1 Montage der verstellbaren Aufständerungen 4.2 Montage der PV-Module 5. Installationshinweise 5.1 Sicherheitsvorkehrungen 5.2 Edelstahl-Befestigungselemente Anmerkungen 5.3 Anmerkungen nach Beendigung der Arbeit KK T KOLBE Küchentechnik GmbH & Co. KG Ohmstraße 17 | D -96175 Pettstadt | +49 (0) 9502 667930 | info@kolbe.de... -
Seite 3: Produkteinführung
1. Produkteinführung Die verstellbaren Aufständerung ermöglicht die Installation von Solarmodulen mit einstellbarem Neigungswinkel. Es ist eine einfache und robuste PV-Mon- tagelösung für Wohnprojekte. Das Hauptmaterial dieser Montagekonstruktion ist Aluminiumlegierung AL6005-T5 und Edelstahl SUS304. Das Produkt hat eine hohe Korrosionsbeständigkeit. Dieser Montagesatz bietet weitgehende vormontierte Komponenten und spart viel Zeit und Kosten bei der Installation. -
Seite 4: Komponenten
3. Komponenten Vordere verstellbare Aufständerung Hintere verstellbare Aufständerung... -
Seite 5: Installationsanleitung
4. Installationsanleitung 4.1 Montage der verstellbaren Aufständerung Bohren Sie die Löcher vor. Tragen Sie eine Schicht wasserfesten Klebstoff auf die Vorbohrungen auf. Installieren Sie dann den verstellbaren Fuß (einschließ- lich des vorderen und hinteren Fußes) mit 6,3*80 Schrauben auf dem Dach und tragen Sie erneut eine Schicht wasserfesten Klebstoff um die Schrauben herum auf. -
Seite 6: Montage Der Pv-Module
4.2 Montage der PV-Module 4.2.1 Montieren Sie das Solarpanel auf dem verstellbaren Ständer durch die Löcher des Solarpanels und ziehen Sie die Schraube M8*25 fest. M8*25 4.2.2 Passen Sie die Länge des hinteren Beins an, um den gewünschten Neigungswinkel zu erhalten, und ziehen Sie dann alle Schrauben fest. M8*55... - Seite 7 5. Hinweise zur Installation 1. Sicherheitsvorkehrungen (1) Die Konstruktion kann zu Verletzungen führen; (2) Das Zubehör kann Verletzungen verursachen; (3) Achten Sie auf Ihren Kopf und Ihre Augen; (4) Achten Sie im Arbeitsbereich auf Ihre Handlungen. 2. Hinweise zu Verbindungselementen aus Edelstahl Aufgrund seiner guten Duktilität unterscheidet sich rostfreier Stahl wesent- lich von Kohlenstoffstahl;...
- Seite 8 Installation Manual SPMS03 Adjustable Leg Kit for 2 modules Version: 1.1 / 230317 KK T KOLBE Küchentechnik GmbH & Co. KG Ohmstraße 17 | D -96175 Pettstadt | +49 (0) 9502 667930 | info@kolbe.de...
