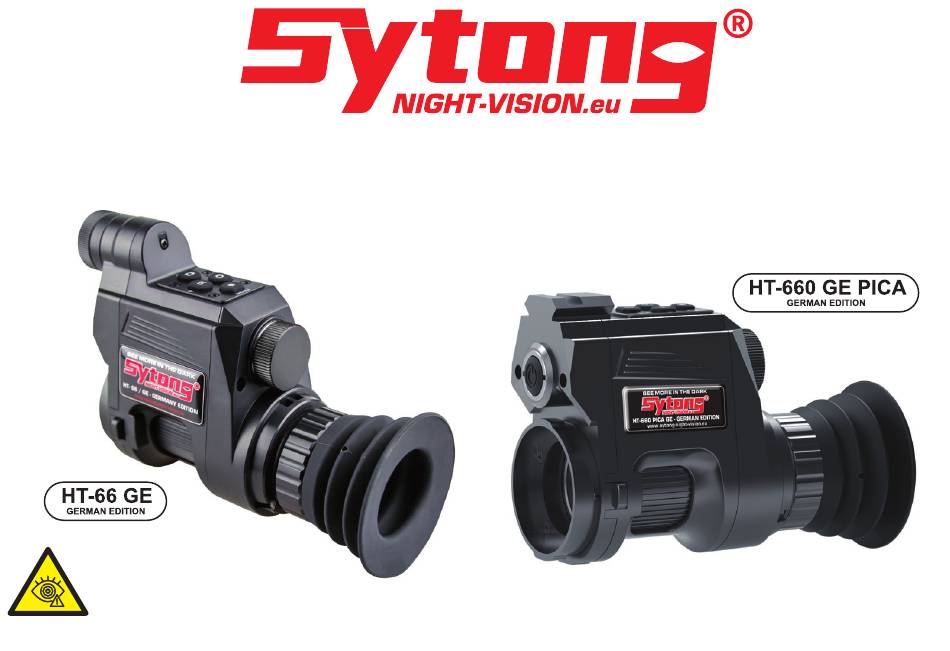

- Seite 1 SYTONG HT-66 GE UND HT-660 PICA GERMAN EDITION Bedienungsanleitung Achtung! Moglicherweise gefahrliche optische Strahlung. Nicht direlt in das Licht schauen. Hinweis: Nur zum Laden von Spannungen unter 5V geeignet Laden Sie das Sytong nicht auf einem Gerät mit einer Spannung ϋber 5V...
-
Seite 2: Wichtige Hinweise
Wichtige Hinweise 1. Schauen Sie nie direkt in das Licht des Infrarot-Strahlers (IR), dies kann zu einer dauerhaften Schädigung der Augen führen, auch wenn Sie dies zunächst nicht bemerken. 2. Das Gerät kann sich bei Dauerbetrieb auf höchster IR-Stufe stark erhitzen. Verstauen Sie es zur Vermeidung von Brandgefahr nie in einem geschlossenen Behältnis, wenn es eingeschaltet oder noch nicht abgekuelt ist. - Seite 3 - ohne zuschaltbares Absehen - ohne zuschaltbaren Richtpunkt-Laser IR-Strahler (Fokusierbar) Menü-Tastatur Batteriefach Dioptrien-Einstellung EIN-AUS Schalter Bajonett-Veriegelung Scharfsteller / Fokussierung Stativ-Aufnahme SAYTONG HT-66 GERMAN EDITION...
- Seite 4 - Langes Drücken: Videoaufnahme starten - Kurzes Drücken: Fotoaufnahme machen - „OK” Bestätigungstaste im „MENÜ”- Modus - Langes Drücken: - Langes Drücken: Wechseln zwischen Farbe / SW Weißabgleich einstellen - Kurzes Drücken: IR-Strahler Stufen - Kurzes Drücken: Digitaler Zoom ▼- „UNTEN” Scrollen ▲...
-
Seite 5: Einsetzen Des Akkus
Einsetzen des Akkus: Verwenden Sie eine 3.7V Lithium aufladbare 18650-Batterie (optimalerweise mit flachem Plus-Pol). Schrauben Sie die Abdeckung des Batteriefachs ab und setzen Sie die Batterie mit dem Pluspol nach innen ein. Setzen sie die Abdeckung wieder auf das Batteriefach und schrauben Sie es handfest zu. IR-Strahler-Fokussierung:... - Seite 6 Dioptrieneinstellung / Fokuseinstellung: Drücken Sie den EIN/AUS-Knopf 1 Sekunden lang, bis das SYTONG-Logo kurz aufblendet. Zum Dioptriene- instellung des Gerätes drücken Sie die Menü-Taste. So erhalten Sie einen Hintergrund, der Sie die Schärfe gut erkennen lässt. Schauen Sie nun durch das Okular und stellen Sie mit dem Ring für den Dioptrie-Aus- gleich das Bild scharf.
- Seite 7 - ohne zuschaltbares Absehen - ohne zuschaltbaren Richtpunkt-Laser Menü-Tastatur Batteriefach EIN-AUS Dioptrien-Einstellung Schalter Scharfsteller / Fokussierung Bajonett- Veriegelung Stativ-Aufnahme SAYTONG HT-660 PICA GERMAN EDITION...
- Seite 8 - Langes Drücken: Videoaufnahme starten - Kurzes Drücken: Fotoaufnahme machen - „OK” Bestätigungstaste im „MENÜ”- Modus - Langes Drücken: - Langes Drücken: Wechseln zwischen Farbe / SW Weißabgleich einstellen - Kurzes Drücken: IR-Strahler Stufen - Kurzes Drücken: Digitaler Zoom ▼- „UNTEN” Scrollen ▲...
- Seite 9 Abdeckung wieder auf das Batteriefach und schrauben Sie es handfest zu. Dioptrieneinstellung / Fokuseinstellung: Drücken Sie den EIN/AUS-Knopf 1 Sekunden lang, bis das SYTONG-Logo kurz aufblendet. Zum Dioptriene- instellung des Gerätes drücken Sie die Menü-Taste. So erhalten Sie einen Hintergrund, der Sie die Schärfe gut erkennen lässt.
- Seite 10 Anleitung 1. Ein- und Ausschalten Zum Einschalten kurz den An/Aus-Knopf drücken und zum Ausschalten 3 Sekunden lang gedrückt halten. Die rote Betriebsanzeige leuchtet auf, wenn das Gerät eingeschaltet ist. 2. Standby Modus Drücken Sie kurz den An/Aus-Knopf um für weniger Energieverbrauch in den Stand-by-Modus zu wechseln.
-
Seite 11: Ir-Strahler Einstellung
5. IR-Strahler Einstellung Schalten Sie das Gerät ein und wechseln Sie mit langem Druck auf die „IR”- Taste in den Schwarz / Weiß-Modus. Mit einem kurzen Druck auf die „IR” Taste wechseln Sie den IR-Strahler von Stufe-1 bis Stufe-3 6. Menüführung Rufen Sie mit einem langem Druck auf die „MENÜ”-Taste das Hauptmenü... -
Seite 12: Zoom/Vergrößerung Benutzereinstellung
1 > Gyrometer Rufen Sie im MENÜ das „Gyrometer” auf, dann können Sie im Untermenü zwischen „Display” und „Einstel- lungen” wählen. Mit der Option „Display” können Sie das „Gyrometer” ein- oder ausschalten bzw. vom Bildschirm ausblenden. Mit der Option „Einstellungen”, können Sie das „Gyrometer”... -
Seite 13: Ir-Helligkeit/Intensität Benutzereinstellung
4 > IR-Helligkeit/Intensität Benutzereinstellung Wählen Sie im Hauptmenü die Option „IR-Helligkeit Benutzereinstellung”,dann die gewünschte Helligkeitsstufe 1-3 und bestätigen Sie mit der „OK”-Taste. Nach dieser Einstellung, stellt sich das Gerät bei jedem Start automatisch auf die eingestellte IR-Helligkeitsstufe ein. (Nur im Schwarz / Weiß-Modus aktivierbar) 5 >... -
Seite 14: Auto Video-Aufnahme
6 > Auto Video-Aufnahme Wählen Sie im Hauptmenü die Option „Auto-Aufnahme” um diese an- oder auszuschalten und bestätigen Sie mit der „OK”-Taste. Nach dieser Einstellung (AN), starten das Gerät bei jedem Start automatisch die Video- Aufnahme. 7 > Loop-Aufnahme/Daueraufnahme Wählen Sie im Hauptmenü die Option „Auto-Aufnahme” um diese an- oder auszuschalten und bestätigen Sie mit der „OK”-Taste. -
Seite 15: Spracheinstellung
„Play-Store für Android” und im „App- Store für iOS” herunter und öffnen Sie diese. Klicken Sie auf „Connect” und finden Sie in Ihrem Smartphone-Netzwerk „Sytong-HT66” und klicken Sie darauf. Geben Sie als WiFi-Kennwort: 12345678 ein. Gehen Sie zu der App zurück und nun sind Sie verbunden. Eine ausführliche App-Bedienungseinleitung finden Sie auf der Seite 9. -
Seite 16: Formatierung
Sie mit der „OK”-Taste. 16 > Sytong-App Bedienungsanleitung Verbinden Sie das Gerät mit dem Smartphone (11) und öffnen Sie die Sytong App. Drücken Sie und Sie gelangen in den Liveübertragungsmodus / „Preview”. Drücken Sie auf es wird ein Video aufgenommen. Mit der machen Sie ein Foto. - Seite 17 Bei Software Änderungen oder Ergänzungen hat der Kunde die Möglichkeit gegen ein entsprechendes Entgelt für ein neues Software update. Das SOFTWARE UPDATE erfolgt dann am gewünschten SYTONG GERÄT auf Selbstkostenbasis des Kunden für Hin und Rückversand sowie SOFTWARE UPDATE. Fragen Sie bitte bei einen gewünschten Software update immer einen Kostenvoranschlag bei uns für das Update und Versand per @ Mail an.
-
Seite 18: Geräte - Zubehörteile
Geräte - Zubehörteile O-Ring für Batteriedeckel O-Ring für Adapteraufnahme Stativgewinde Adapter... - Seite 19 Entsorgungshinweise Jeder Verbraucher ist gesetzlich verpflichtet, Elektro-Altgeräte getrennt vom Hausmüll zu entsorgen, da sie Schadstoffe und wertvolle Ressourcen enthalten. Elektrogeräte sind mit folgenden Symbol gekennzeichnet, welches bedeutet, dass man sie nicht über den Hausmüll entsorgen darf: Elektro-Altgeräte können an einer zugelassenen Sammel- oder Rücknahmestelle abgegeben werden. Dies kann zum Beispiel ein lokaler Wertstoff- oder Recyclinghof sein.
- Seite 20 Durchmesser wie der Adapter hat. Dann ziehen Sie den Adapter mittels des mitgelieferten Inbusschlüssels wackelfrei fest.Danach setzen Sie das SYTONG HT-66 Nachtsichtgerät leicht nach links verdreht (ca. 40°) auf den Adapter, wonach Sie den Arretierknopf für den Bajonettverschluss nach hinten ziehen. Wenn Sie danach das Gerät mit nach hinten gezogenem Knopf in die anfängliche Position drehen und dann den Arretierknopf...
-
Seite 21: Umweltgerechte Entsorgung Von Batterien Und Akkus
Umweltgerechte Entsorgung von Batterien und Akkus Auch in Batterien und Akkumulatoren (Akkus) sind Schadstoffe und Ressourcen vorhanden. Ebenso wie bei Elektrogeräten ist jeder Verbraucher deshalb gesetzlich verpflichtet, Alt-Batterien und Alt-Akkus an einer zugelassenen Sammelstelle abzugeben, um für eine umwelt- und Ressourcen schonende Verwertung zu sorgen. - Seite 24 IMPORTEUR I EXPORTEUR I DISTRIBUTOR I ADAPTER UND ZUBEHÖR HERSTELLER I GERÄTE SERVICE Inhaber - Owner.: Enrico Thierbach ul. Kozuchowska 16b | PL 65-001 Zielona Gora | Poland Telefon: +48-603 567 418 Tel. +48-68-4555 111 | www.sytong-night-vision.eu info@sytong-night-vision.eu | TAX ID number: PL 9291770812...
