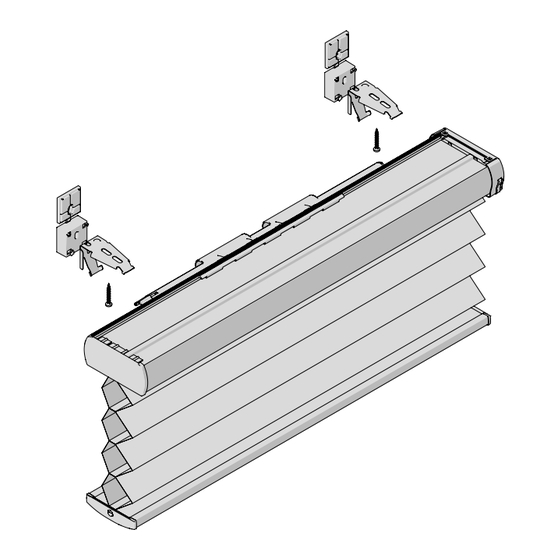

JAB SKYLINE AA 10/64 Montageanleitung

Beim Öffnen Produkt nicht mit scharfem Messer beschädigen!
Schrauben-Montage: Schraubenzieher Größe 2 (POZIDRIVE) verwenden.
Keinen Akkuschrauber nutzen.
Montageplatte selektieren / abnehmen
1
Trägermontage
Batteriepack verbinden
4
Technische Änderungen vorbehalten
Untermontage / Glasleistenmontage [D1]
Wichtiger Hinweis (Abstand zwischen Glas und Stoff ):
Senkrecht-
Stoff e
fenster
Blickdichte Stoff e min. 3 mm
Abdunkelnde Stoff e min. 5 mm
Batteriepack entfernen
2
Important notice (clearance between glass and fabric):
Fabrics Vertical windows
Non-transparent fabrics min. 3 mm
Dim-out fabrics min. 5 mm
Remarque importante (distance entre la vitre et le tissu) :
Fenêtres
Tissus
verticales
Tissus opaques min. de 3 mm
Batteriepack einsetzen
Tissus obscurcissants min. de 5 mm
5
Nota importante (distanza tra vetro e tessuto):
Tessuti Finestre verticali
Tessuti coprenti min. 3 mm
Tessuti oscuranti min. 5 mm
Schienen-Demontage: Schraubenzieher, flach, Größe 2 verwenden.
Ausschließlich die mitgelieferten Originalschrauben verwenden!
Dachfl ächen- Plafond-
fenster fenster
min. 10 mm min. 100 mm
min. 10 mm min. 100 mm
Montage
3
Skylights Ceiling windows
min. 10 mm min. 100 mm
min. 10 mm min. 100 mm
Fenêtres de toit Verrières
min. de 10 mm min. de 100 mm
min. de 10 mm min. de 100 mm
Finestre
Lucernari
Plafond
min. 10 mm min. 100 mm
min. 10 mm min. 100 mm
AA 10/64
Anlagenbreite Anzahl der Bauteile
30 – 90 cm 2
3
90 – 180 cm
180 – 240 cm 4
x max. 80 cm x
X = 5 cm
Reihenfolge Schiene Einklippsen
Demontage
2 2
3 3
4 4
