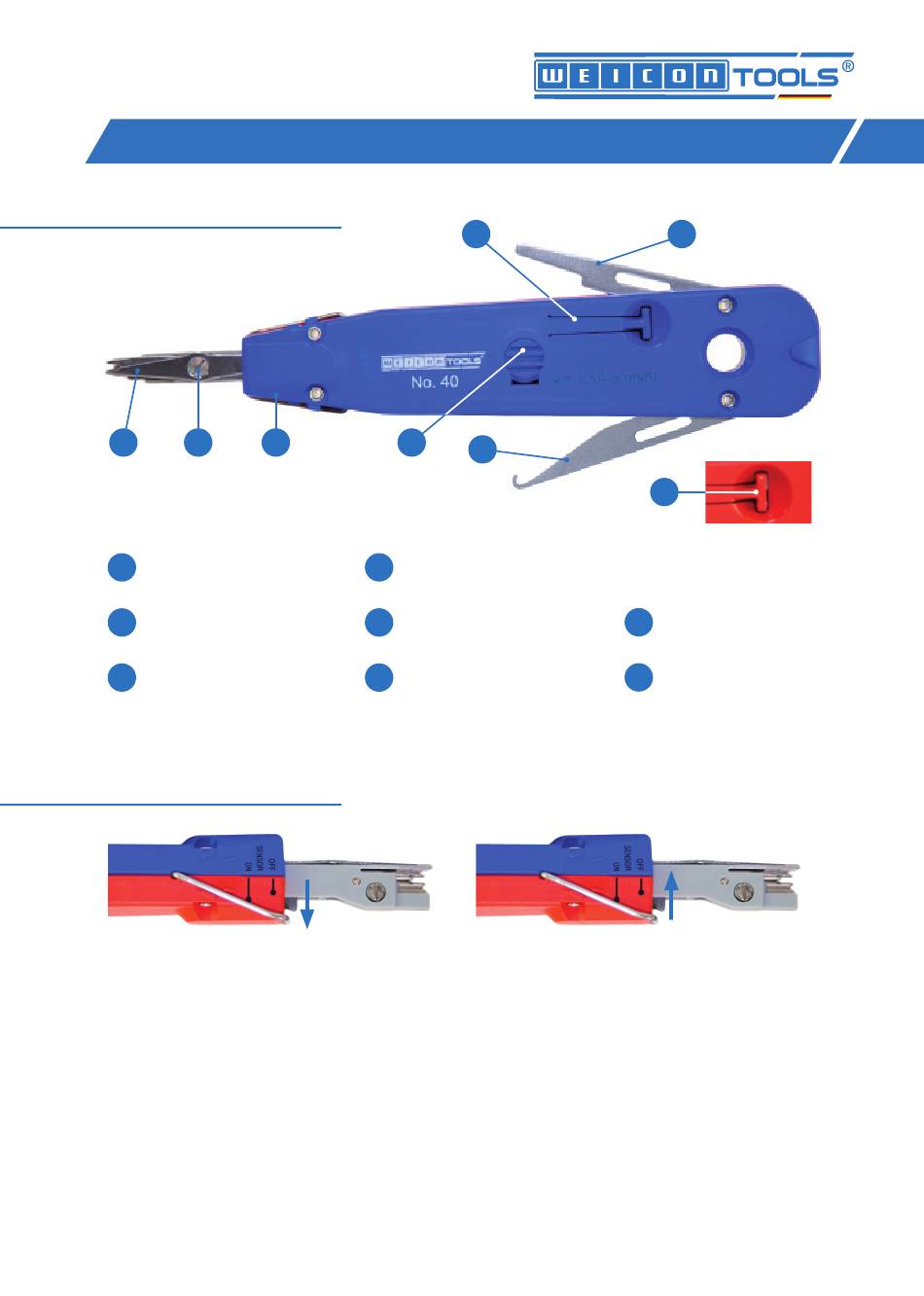

LSA-Anlegewerkzeug | LSA Punch Down Tool
1
Übersicht
|
Overview
8
1
Abschneider
1
Wire cutter
Abschneidsperre
2
Wire cutting inhibitor
Entriegelung für Klinge
3
Blade release catch
2
Sensor
|
Sensor
Sensor aktiviert
Zur Anschaltung von Adern mit
0,35 - 0,9 mm Leiterdurchmesser (Ader-
durchmesser 0,7 - 2,6 mm) auf LSA-Modulen.
Sensor activated
For termination of wires with the conduc-
tor diameter range 0.35 - 0.9 mm (overall
diameter range 0.7 - 2.6 mm) on LSA
modules.
7
2
Klinge
4
Blade
Entriegelung für Haken
5
Hook release catch
Haken
6
Hook
3
6
7
8
Sensor deaktiviert
Zur Anschaltung von der zweiten Ader pro
Kontakt. Leiterdurchmesser 0,35 – 0,63 mm.
Mit gleicher Isolierung und gleichem Leiter-
durchmesser.
Sensor deactivated
For termination of a second wire in a
contact with the conductor diameter range
0.35 - 0.63 mm. With the same insulation
and the same conductor diameter.
4
5
Schalter für Sensor
Switch for sensor
Sensor
Sensor
