INNOXEL System

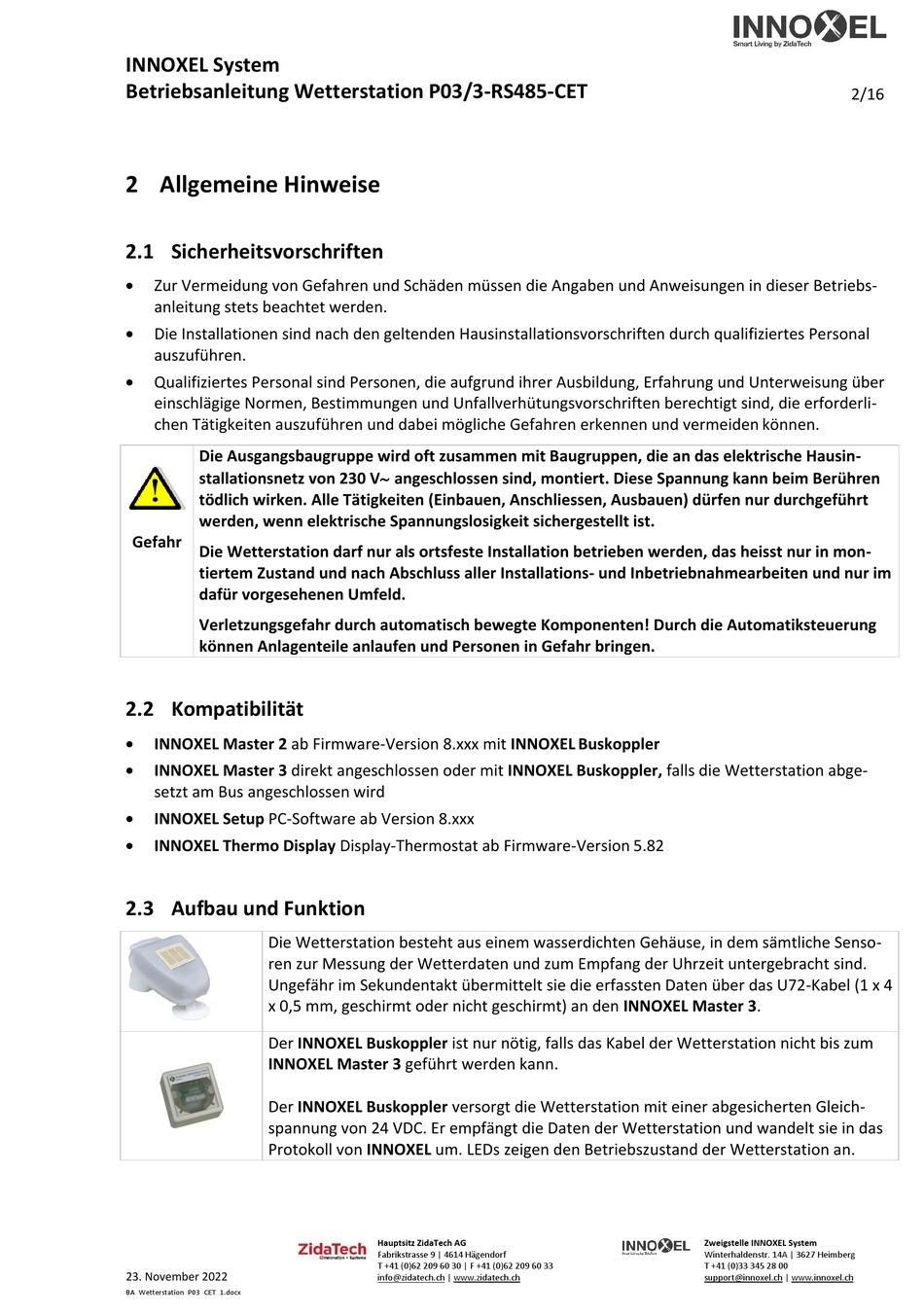

Betriebsanleitung Wetterstation P03/3-RS485-CET
2 Allgemeine Hinweise
2.1 Sicherheitsvorschriften
Zur Vermeidung von Gefahren und Schäden müssen die Angaben und Anweisungen in dieser Betriebs-
anleitung stets beachtet werden.
Die Installationen sind nach den geltenden Hausinstallationsvorschriften durch qualifiziertes Personal
auszuführen.
Qualifiziertes Personal sind Personen, die aufgrund ihrer Ausbildung, Erfahrung und Unterweisung über
einschlägige Normen, Bestimmungen und Unfallverhütungsvorschriften berechtigt sind, die erforderli-
chen Tätigkeiten auszuführen und dabei mögliche Gefahren erkennen und vermeiden können.
Die Ausgangsbaugruppe wird oft zusammen mit Baugruppen, die an das elektrische Hausin-
stallationsnetz von 230 V angeschlossen sind, montiert. Diese Spannung kann beim Berühren
tödlich wirken. Alle Tätigkeiten (Einbauen, Anschliessen, Ausbauen) dürfen nur durchgeführt
werden, wenn elektrische Spannungslosigkeit sichergestellt ist.
Gefahr
Die Wetterstation darf nur als ortsfeste Installation betrieben werden, das heisst nur in mon-
tiertem Zustand und nach Abschluss aller Installations- und Inbetriebnahmearbeiten und nur im
dafür vorgesehenen Umfeld.
Verletzungsgefahr durch automatisch bewegte Komponenten! Durch die Automatiksteuerung
können Anlagenteile anlaufen und Personen in Gefahr bringen.
2.2 Kompatibilität
INNOXEL Master 2 ab Firmware-Version 8.xxx mit INNOXEL Buskoppler
INNOXEL Master 3 direkt angeschlossen oder mit INNOXEL Buskoppler, falls die Wetterstation abge-
setzt am Bus angeschlossen wird
INNOXEL Setup PC-Software ab Version 8.xxx
INNOXEL Thermo Display Display-Thermostat ab Firmware-Version 5.82
2.3 Aufbau und Funktion
Die Wetterstation besteht aus einem wasserdichten Gehäuse, in dem sämtliche Senso-
ren zur Messung der Wetterdaten und zum Empfang der Uhrzeit untergebracht sind.
Ungefähr im Sekundentakt übermittelt sie die erfassten Daten über das U72-Kabel (1 x 4
x 0,5 mm, geschirmt oder nicht geschirmt) an den INNOXEL Master 3.
Der INNOXEL Buskoppler ist nur nötig, falls das Kabel der Wetterstation nicht bis zum
INNOXEL Master 3 geführt werden kann.
Der INNOXEL Buskoppler versorgt die Wetterstation mit einer abgesicherten Gleich-
spannung von 24 VDC. Er empfängt die Daten der Wetterstation und wandelt sie in das
Protokoll von INNOXEL um. LEDs zeigen den Betriebszustand der Wetterstation an.
