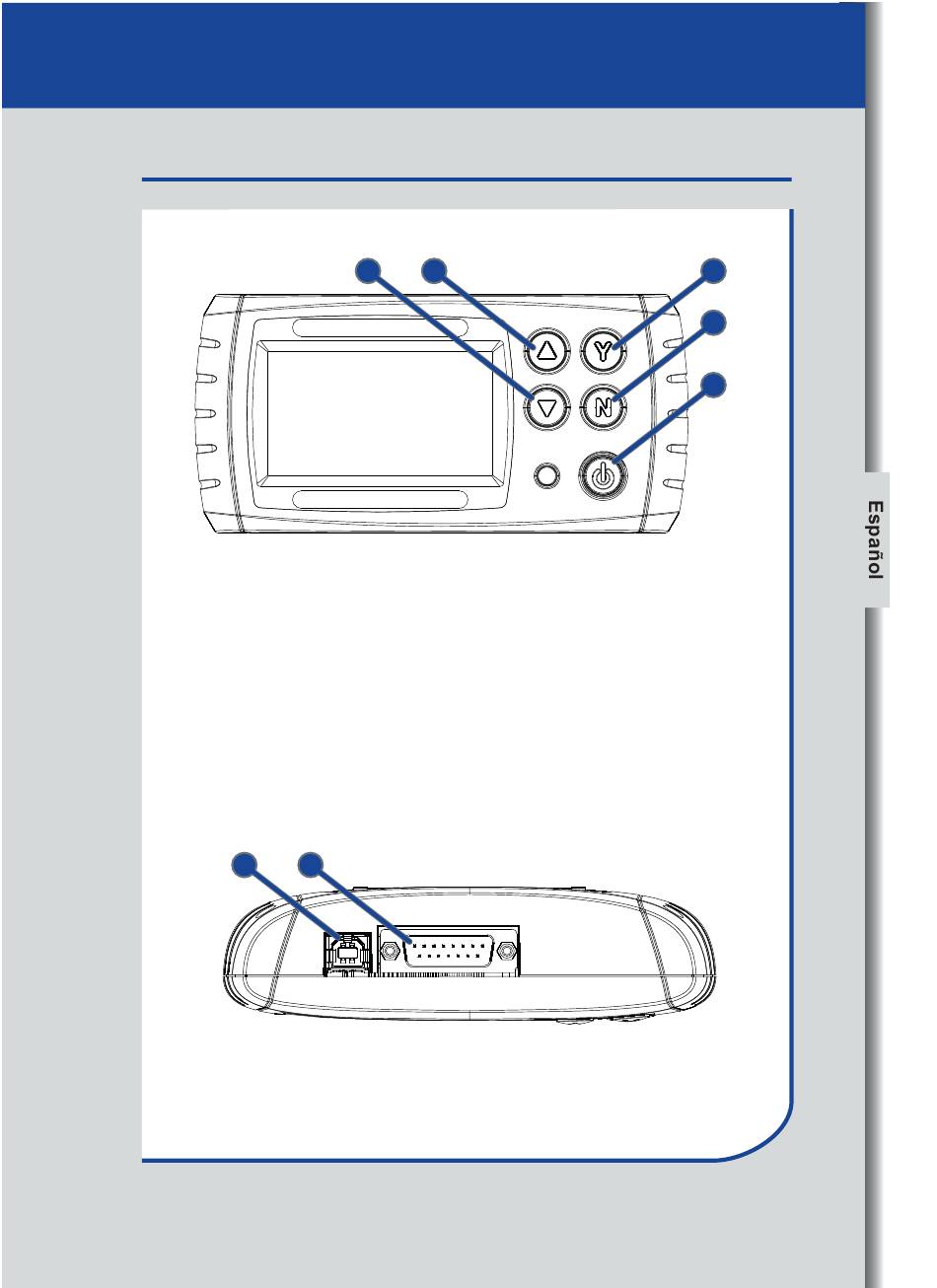

Conexiones y controles

1. Botón abajo: selecciona el elemento inferior o izquierdo.
2. Botón arriba: selecciona el elemento superior o derecho.
3. Botón Y (aceptar): acepta una operación o avanza a la pantalla siguiente.
4. Botón N (cancelar): cancela una operación, regresa a la pantalla anterior
o abre el menú para salir.
5. Botón de encendido: enciende y apaga la herramienta.
6. Puerto USB: permite conectar la herramienta con un ordenador.
7. Conector del cable de datos: permite conectar el extremo con 15 pines
del cable de datos.
6 7
La unidad MICROSCAN debe alimentarse con el DLC del vehículo.
La batería interna está destinada únicamente para la memoria de la
herramienta y para visualizar rápidamente capturas de datos.
2
1 3
4
5
