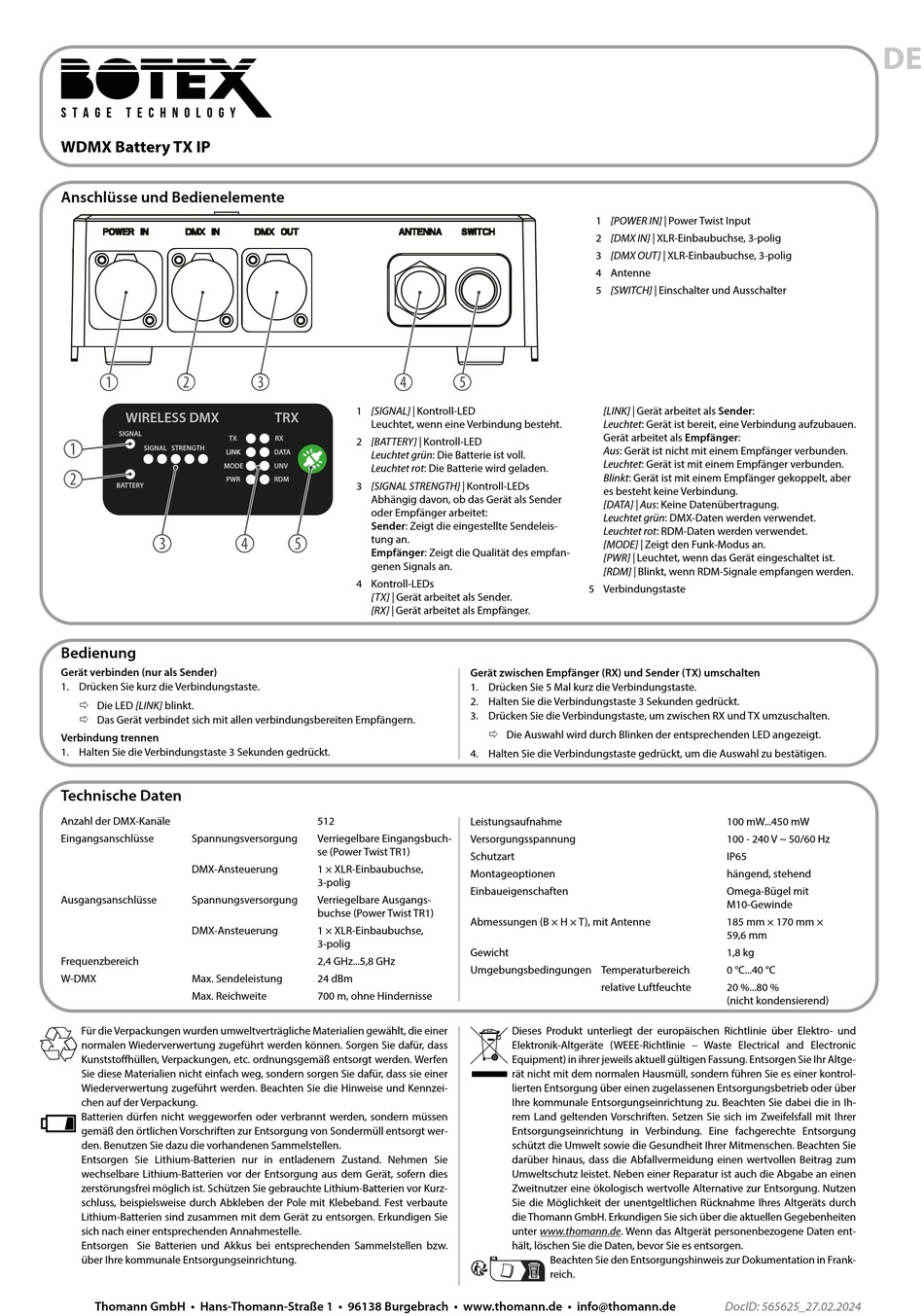

WDMX Battery TX IP
Anschlüsse und Bedienelemente
ö
#
WIRELESS DMX
SIGNAL
TX
ö
SIGNAL STRENGTH
LINK
MODE
#
PWR
BATTERY
$
%
Bedienung
Gerät verbinden (nur als Sender)
1. Drücken Sie kurz die Verbindungstaste.
Ö Die LED [LINK] blinkt.
Ö Das Gerät verbindet sich mit allen verbindungsbereiten Empfängern.
Verbindung trennen
1. Halten Sie die Verbindungstaste 3 Sekunden gedrückt.
Technische Daten
Anzahl der DMX-Kanäle
Eingangsanschlüsse
Spannungsversorgung
DMX-Ansteuerung
Ausgangsanschlüsse
Spannungsversorgung
DMX-Ansteuerung
Frequenzbereich
W-DMX
Max. Sendeleistung
Max. Reichweite
Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer
normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass
Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden. Werfen
Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer
Wiederverwertung zugeführt werden. Beachten Sie die Hinweise und Kennzei-
chen auf der Verpackung.
Batterien dürfen nicht weggeworfen oder verbrannt werden, sondern müssen
gemäß den örtlichen Vorschriften zur Entsorgung von Sondermüll entsorgt wer-
den. Benutzen Sie dazu die vorhandenen Sammelstellen.
Entsorgen Sie Lithium-Batterien nur in entladenem Zustand. Nehmen Sie
wechselbare Lithium-Batterien vor der Entsorgung aus dem Gerät, sofern dies
zerstörungsfrei möglich ist. Schützen Sie gebrauchte Lithium-Batterien vor Kurz-
schluss, beispielsweise durch Abkleben der Pole mit Klebeband. Fest verbaute
Lithium-Batterien sind zusammen mit dem Gerät zu entsorgen. Erkundigen Sie
sich nach einer entsprechenden Annahmestelle.
Entsorgen Sie Batterien und Akkus bei entsprechenden Sammelstellen bzw.
über Ihre kommunale Entsorgungseinrichtung.
Thomann GmbH • Hans-Thomann-Straße 1 • 96138 Burgebrach • www.thomann.de • info@thomann.de
$
%
1 [SIGNAL] | Kontroll-LED
TRX
Leuchtet, wenn eine Verbindung besteht.
RX
2 [BATTERY] | Kontroll-LED
DATA
Leuchtet grün: Die Batterie ist voll.
UNV
Leuchtet rot: Die Batterie wird geladen.
RDM
3 [SIGNAL STRENGTH] | Kontroll-LEDs
Abhängig davon, ob das Gerät als Sender
oder Empfänger arbeitet:
Sender: Zeigt die eingestellte Sendeleis-
&
tung an.
Empfänger: Zeigt die Qualität des empfan-
genen Signals an.
4 Kontroll-LEDs
[TX] | Gerät arbeitet als Sender.
[RX] | Gerät arbeitet als Empfänger.
512
Verriegelbare Eingangsbuch-
se (Power Twist TR1)
1 × XLR-Einbaubuchse,
3-polig
Verriegelbare Ausgangs-
buchse (Power Twist TR1)
1 × XLR-Einbaubuchse,
3-polig
2,4 GHz...5,8 GHz
24 dBm
700 m, ohne Hindernisse
1 [POWER IN] | Power Twist Input
2 [DMX IN] | XLR-Einbaubuchse, 3-polig
3 [DMX OUT] | XLR-Einbaubuchse, 3-polig
4 Antenne
5 [SWITCH] | Einschalter und Ausschalter
&
[LINK] | Gerät arbeitet als Sender:
Leuchtet: Gerät ist bereit, eine Verbindung aufzubauen.
Gerät arbeitet als Empfänger:
Aus: Gerät ist nicht mit einem Empfänger verbunden.
Leuchtet: Gerät ist mit einem Empfänger verbunden.
Blinkt: Gerät ist mit einem Empfänger gekoppelt, aber
es besteht keine Verbindung.
[DATA] | Aus: Keine Datenübertragung.
Leuchtet grün: DMX-Daten werden verwendet.
Leuchtet rot: RDM-Daten werden verwendet.
[MODE] | Zeigt den Funk-Modus an.
[PWR] | Leuchtet, wenn das Gerät eingeschaltet ist.
[RDM] | Blinkt, wenn RDM-Signale empfangen werden.
5 Verbindungstaste
Gerät zwischen Empfänger (RX) und Sender (TX) umschalten
1. Drücken Sie 5 Mal kurz die Verbindungstaste.
2. Halten Sie die Verbindungstaste 3 Sekunden gedrückt.
3. Drücken Sie die Verbindungstaste, um zwischen RX und TX umzuschalten.
Ö Die Auswahl wird durch Blinken der entsprechenden LED angezeigt.
4. Halten Sie die Verbindungstaste gedrückt, um die Auswahl zu bestätigen.
Leistungsaufnahme
Versorgungsspannung
Schutzart
Montageoptionen
Einbaueigenschaften
Abmessungen (B × H × T), mit Antenne
Gewicht
Umgebungsbedingungen Temperaturbereich
relative Luftfeuchte
Dieses Produkt unterliegt der europäischen Richtlinie über Elektro- und
Elektronik-Altgeräte (WEEE-Richtlinie – Waste Electrical and Electronic
Equipment) in ihrer jeweils aktuell gültigen Fassung. Entsorgen Sie Ihr Altge-
rät nicht mit dem normalen Hausmüll, sondern führen Sie es einer kontrol-
lierten Entsorgung über einen zugelassenen Entsorgungsbetrieb oder über
Ihre kommunale Entsorgungseinrichtung zu. Beachten Sie dabei die in Ih-
rem Land geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer
Entsorgungseinrichtung in Verbindung. Eine fachgerechte Entsorgung
schützt die Umwelt sowie die Gesundheit Ihrer Mitmenschen. Beachten Sie
darüber hinaus, dass die Abfallvermeidung einen wertvollen Beitrag zum
Umweltschutz leistet. Neben einer Reparatur ist auch die Abgabe an einen
Zweitnutzer eine ökologisch wertvolle Alternative zur Entsorgung. Nutzen
Sie die Möglichkeit der unentgeltlichen Rücknahme Ihres Altgeräts durch
die Thomann GmbH. Erkundigen Sie sich über die aktuellen Gegebenheiten
unter www.thomann.de. Wenn das Altgerät personenbezogene Daten ent-
hält, löschen Sie die Daten, bevor Sie es entsorgen.
Beachten Sie den Entsorgungshinweis zur Dokumentation in Frank-
reich.
DE
100 mW...450 mW
100 - 240 V ~ 50/60 Hz
IP65
hängend, stehend
Omega-Bügel mit
M10-Gewinde
185 mm × 170 mm ×
59,6 mm
1,8 kg
0 °C...40 °C
20 %...80 %
(nicht kondensierend)
DocID: 565625_27.02.2024
