Öffnungssystem RWA 1000 Solo
Öffnungssystem RWA 100 Solo nach innen öffnend für Kipp, - Klapp- und Drehfenster
1
Information
Die Betriebsanleitung enthält wichtige Hinweise und hilft, Gefahren zu vermeiden, Reparaturkosten und Ausfallzeiten zu vermindern und
die Zuverlässigkeit und die Lebensdauer des Öffnungssystems zu erhöhen.
Die Betriebsanleitung ist von jeder Person zu lesen und anzuwenden, die mit dem Öffnungssystem arbeitet, z.B. bei:
•
Montage und Anschluss
•
Bedienung, einschließlich Störungsbehebung, Umgang und Entsorgung von Gefahrenstoffen.
•
Instandhaltung, Reinigung, Wartung, Inspektion, Instandsetzung.
Die Angaben dieser Betriebsanleitung, insbesondere die Kapitel über „Sicherheitshinweise" sind unbedingt zu beachten.
Die Bedienungsanleitung ist nach Montageabschluss dem Betreiber zu übergeben. Lesen Sie vor der ersten Bedienung diese Bedienungs-
anleitung sorgfältig durch und bewahren Sie diese auch für die spätere Wartung auf. Weisen Sie alle Betreiber/Verantwortliche an, die
Bedienungsanleitung zu lesen.
1.1
Bestehend aus:
•
1 Spindelhubantrieb S100 ohne Abschaltmodul (Hubtoleranz ca. +/- 5 %).
•
Konsolen und Flügelbock.
•
Elektromotorische 1-fach Flügelverriegelung (400 mm) mit Schließfolgemodul.
Montage- und Betriebsanleitung
(nach innen öffnend)
1
Inhaltsverzeichnis
loading

Verwandte Anleitungen für G-U RWA 1000 Solo

Inhaltszusammenfassung für G-U RWA 1000 Solo

  • Seite 1 Montage- und Betriebsanleitung Öffnungssystem RWA 1000 Solo (nach innen öffnend) Öffnungssystem RWA 100 Solo nach innen öffnend für Kipp, - Klapp- und Drehfenster Information Die Betriebsanleitung enthält wichtige Hinweise und hilft, Gefahren zu vermeiden, Reparaturkosten und Ausfallzeiten zu vermindern und die Zuverlässigkeit und die Lebensdauer des Öffnungssystems zu erhöhen.

  • Seite 2: Anwendungsbereich Und Bestimmungsgemäße Verwendung

    Die Einhaltung der vom Hersteller vorgeschriebenen Betriebs- und Wartungsbedingungen gehört zur bestimmungsgemäßen Verwendung. Nur so können Schäden vermieden werden. Ohne Zustimmung von G-U ausgeführte Veränderungen an der Anlage schließen eine Haftung des Herstellers für daraus resultierende Schäden aus. Es gelten unsere allgemeinen Geschäftsbedingungen.

  • Seite 3: Technische Daten

    • Alle Maßangaben sind am Bau eigenverantwortlich zu prüfen und ggf. anzupassen. • Gewährleistungsansprüche setzen die fachgerechte Montage nach den Angaben des Herstellers voraus. G-U Kundendienstleistungen Antriebsmontage und Inbetriebnahme Jährliche Sachkundigenprüfung nach geltenden Normen und Richtlinien Wartungs- und Instandsetzungsarbeiten Umbau oder Änderungen an bestehenden Tür- und Fensteranlagen.
  • Seite 4 Öffnungssystem RWA 1000 Fensteransichten für Montage Anschlussbild Flügelverriegelung mit Schließfolgemodul Wenn der Antrieb In die falsche Richtung läuft. Anschlüsse tauschen. Bei RWA-Anwendung muss Leltungs- Endmodul 70M zur Leitungsüberwa- chung in der Verteilerdose vor der letzten oder einzigen Flügelverriegelung angeschlossen sein! RWA-Anlage Lüftungszentrale: Best.-Nr.: auf Anfrage RZ10 / RZ24 Inbetriebnahme Zur Funktion der Flügelverriegelung muss der Antrieb an der Verriegelung angeschlossen sein.

  • Seite 5: Bohrbild Für S100 Antrieb Mit Elektronischer 1-Fach Flügelverriegelung

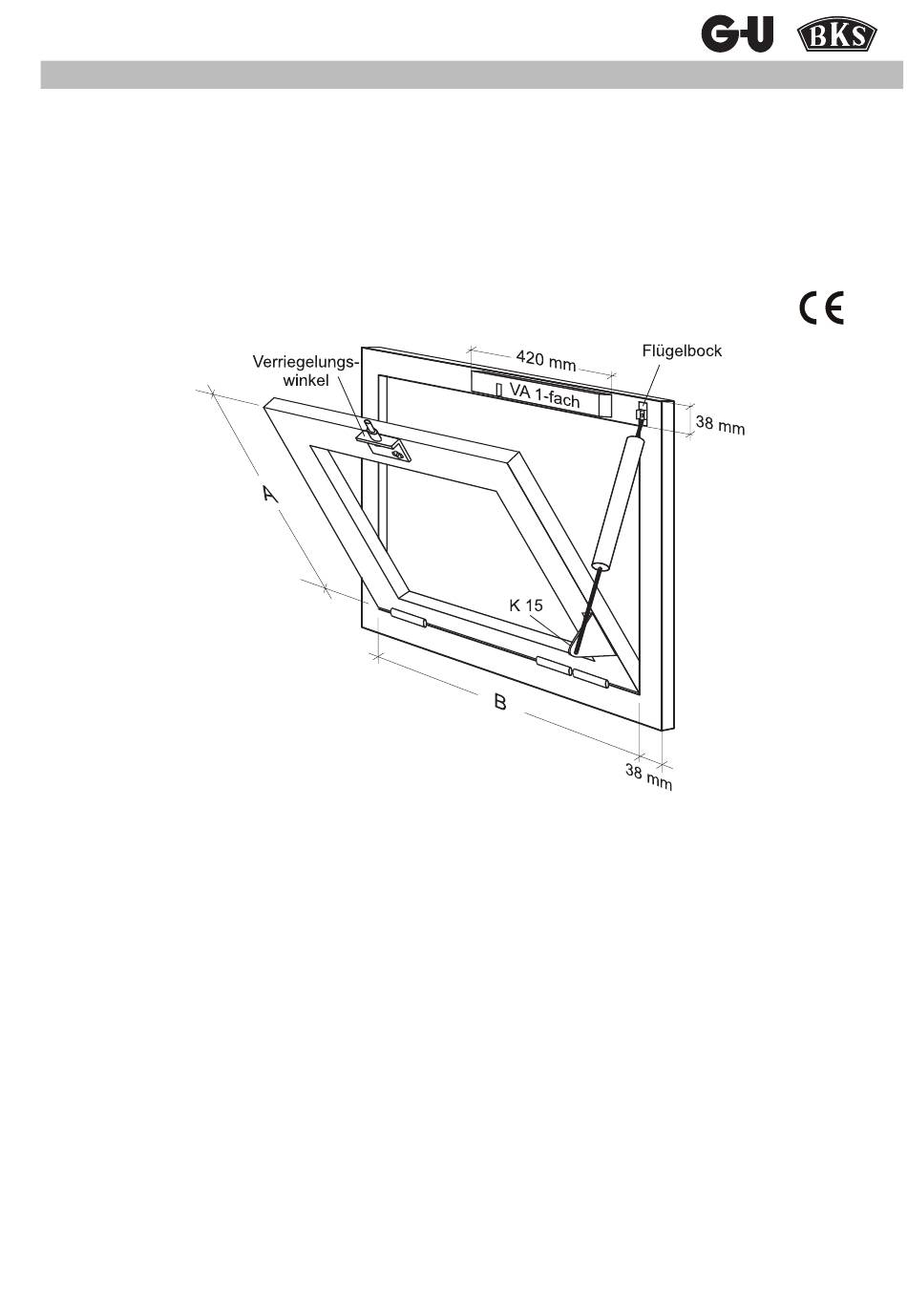

    Öffnungssystem RWA 1000 Bohrbild für S100 Antrieb mit elektronischer 1-fach Flügelverriegelung Öffnungsrichtung: einwärts Bohrbild für Flügelbock Bohrbild für Flü- vertikal S/Z gelverriegelung (2 Bohrungen) Flügelmitte (4 Bohrungen) Bohrbild für Verriegelungs- winkel (2 Bohrungen) Bohrbild für Montagekonsole (6 Bohrungen) ß Öffnungsweiten, Anbaumaße und Bohrungsmaße siehe Tabelle. ß...
  • Seite 6 Öffnungssystem RWA 1000 Montagebeispiel Hinweis: Öffnungsrichtung: einwärts Bei Überschlag > 10 mm wird eine optionale Unterlage (Best.- Nr.: 9-42218-00-0-0) für die Flügelverriegelung benötigt. (ab 20 mm ist eine weitere Unter- lage erforderlich) Montagekonsole K 15 Drehpunkt Flügel Flügelprofil Rahmenprofil Flügel (geschlossen) Anschlusskabel (z.B.
  • Seite 7 Öffnungssystem RWA 1000...
  • Seite 8 Kundendienstanschrift G-U Service GmbH & Co. KG Stahlstraße 8 D-33378 Rheda-Wiedenbrück Telefon: (0 52 42) 9 24-0 Telefax. (0 52 42) 9 24-1 04 Service-Hotline: 0180 52 42 111 Gretsch-Unitas GmbH Baubeschläge Johann-Maus-Str. 3 71254 Ditzingen www.g-u.com 0-45244-IA -0 Ausgabe 1 - 3/2009 - Änderungen vorbehalten...
