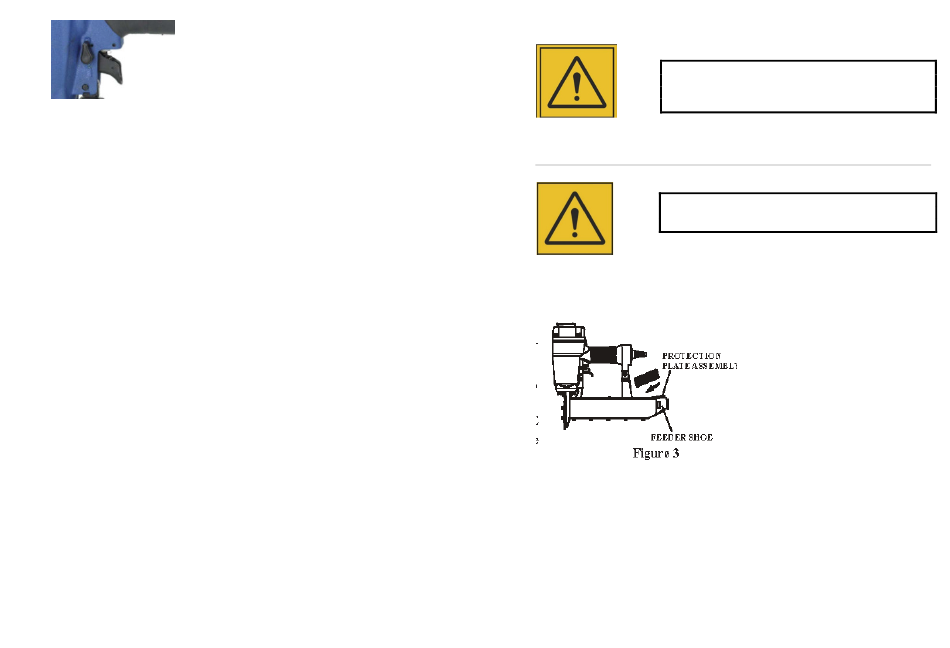

Kontaktauslösung - Powerfix N851P Anleitung Zur Inbetriebnahme

Hebel zeigt auf 1 Nagel: Einzelschussbetrieb
Hebel zeigt auf 3 Nägel: Kontaktschussbetrieb
Überprüfung der Auslösesysteme nach DIN 11148 Abschnitt 5.2.5.1
5.2.5.1.3 Kontaktauslösung
a) Das Gerät wird in der Ausrichtung horizontal unten gehalten, ohne die Arbeitsfläche zu berühren. b)
Der Auslöser wird betätigt (kein Eintreibvorgang darf stattfinden). c) Während der Auslöser weiter
gehalten wird, wird das Gerät in Kontakt mit der Arbeitsfläche gebracht, und der Werkstückkontakt
wird vollständig aktiviert (ein einzelner Eintreibvorgang muss stattfinden). Der Auslöser wird
freigegeben. d) Ohne das Gerät von der Arbeitsfläche wegzubewegen, wird der Auslöser betätigt und
gehalten (ein einzelner Eintreibvorgang muss stattfinden). e) Während der Auslöser weiter in der
Betriebsposition zu halten ist, wird das Gerät so weit von der Arbeitsfläche wegbewegt, dass der
Werkstückkontakt sich vollständig lösen kann, danach wird das Gerät wieder in Kontakt mit der
Arbeitsfläche gebracht und der Werkstückkontakt wird vollständig aktiviert (ein einzelner
Eintreibvorgang muss stattfinden). Der Auslöser wird freigegeben. f) Das Gerät wird von der
Arbeitsfläche wegbewegt. Das Gerät wird in der Ausrichtung horizontal unten gehalten, ohne die
Arbeitsfläche zu berühren. g) Das Gerät wird in Kontakt mit der Arbeitsfläche gebracht. Kein
Eintreibvorgang darf stattfinden.
5.2.5.1.1 Einzelauslösung mit Sicherungsfolge
a) Das Gerät wird in der Ausrichtung horizontal unten gehalten, ohne die Arbeitsfläche zu berühren.
b) Das Gerät wird in Kontakt mit der Arbeitsfläche gebracht und der Werkstückkontakt wird vollständig
aktiviert.
c) Der Auslöser wird betätigt (ein einzelner Eintreibvorgang muss stattfinden). Der Auslöser wird
losgelassen.
d) Ohne das Gerät von der Arbeitsfläche wegzubewegen, wird der Auslöser betätigt und gehalten
(kein Eintreibvorgang darf stattfinden). Der Auslöser wird weiter gehalten.
e) Während der Auslöser weiter in der Betriebsposition zu halten ist, wird der Werkstückkontakt von
der Arbeitsfläche wegbewegt, damit der Werkstückkontakt sich vollständig lösen kann, danach wird er
wieder in Kontakt mit der Arbeitsfläche gebracht und der Werkstückkontakt wird vollständig aktiviert
(kein Eintreibvorgang darf stattfinden).
f) Der Auslöser wird freigegeben und das Gerät von der Arbeitsfläche wegbewegt.
g) Die Schritte b) und c), bei denen ein einzelner Eintreibvorgang stattfinden muss, werden
wiederholt, wie in Schritt c) beschrieben.
Für Geräte, bei denen sich der ausgefahrene Werkstückkontakt nicht vollständig löst, wenn der
Auslöser losgelassen wird, wird die Prüfung wiederholt. Hierbei ist der Auslöser weiterhin zu halten
und der ausgefahrene Werkstückkontakt wird bis zur Berührung auf die Arbeitsfläche bewegt und es
darf kein Eintreibvorgang auftreten.
GEFAHR
LADEN DES GERÄTES--EINLEGEN DER KLAMMERN
1. Ziehen Sie die Aufnahme (Feeder Shoe) ganz nach hinten, bis er einrastet. (siehe
Abb. 3)
2. Lassen Sie einen Klammerstreifen, nach unten zeigend, ins Magazin fallen.
3. Schieben Sie die Nägel im Magazin nach vorne. Das Magazin fasst 100 Klammern.
4. Ziehen Sie erst die Aufnahme nach hinten und drücken sie dann die Arretierung, so
dass die aufnimmt Klammern vorne gehalten werden.
9
Verwenden Sie das Werkzeug nicht wenn das
Auslösesystem nicht wie beschrieben funktioniert und
wenden Sie sich an Ihren nächstgelegenen Service-
Center.
Trennen Sie das Gerät von der Luftversorgung ab.
Halten Sie das Gerät in einer sicheren Position (weg von
sich und Dritten).
.
