Inhaltszusammenfassung für Merax WF322338

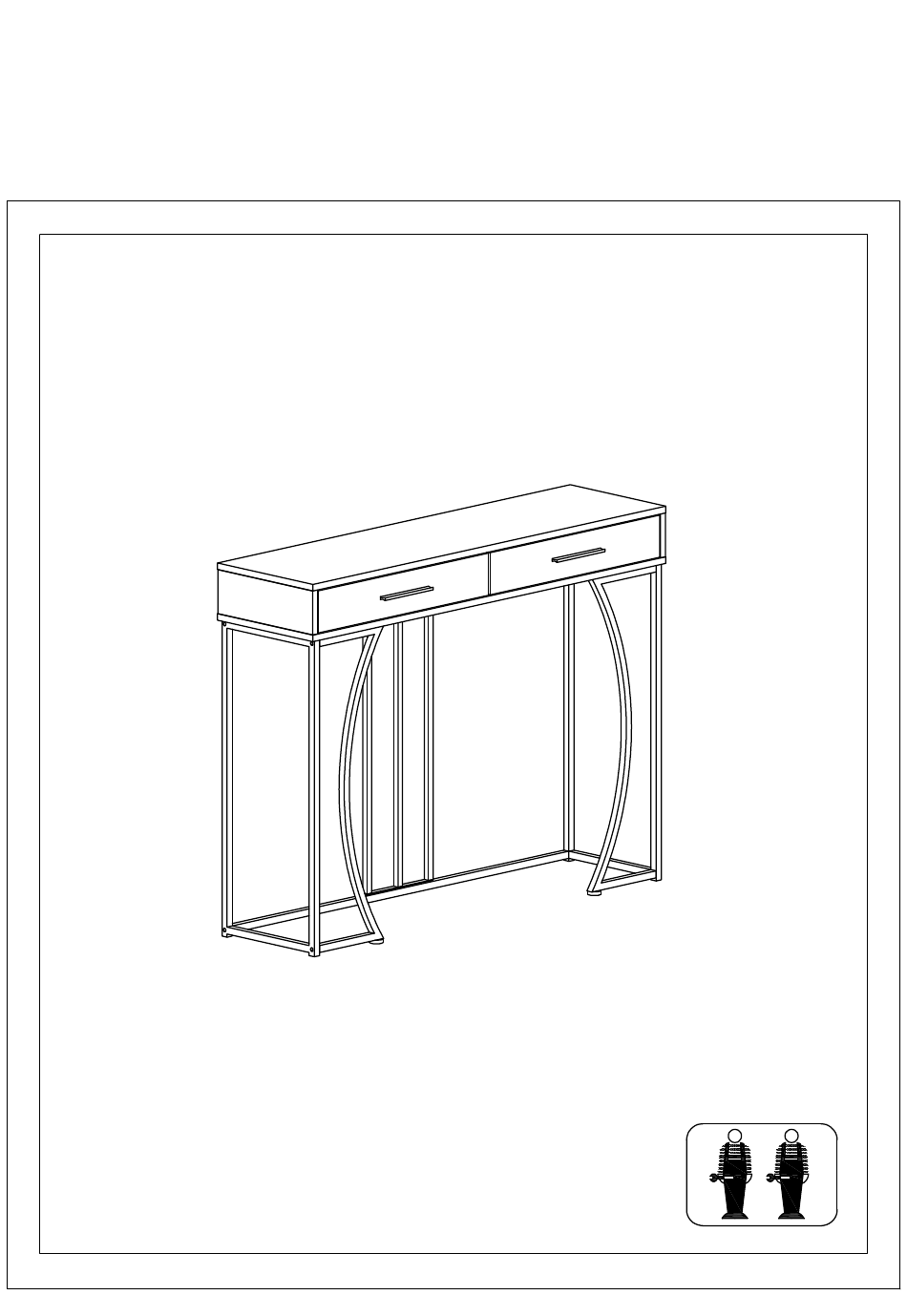

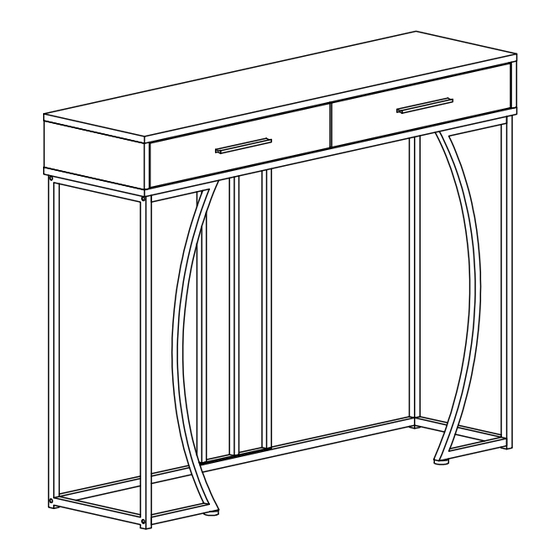

- Seite 1 ASSEMBLY INSTRUCTIONS MONTAGEANLEITUNGEN WF322338 1/16...
- Seite 2 φ15×12mm φ15×10mm D ×6pcs E ×8pcs Bitte beachten Sie, dass die Formen der Schrauben D und E ähnlich sind. Bitte installieren Sie entsprechend der Anleitung und unterscheiden Sie sie! Please note that the shapes of screws D und E are similar. Please install according to the instructions and distinguish them! Notez que les vis D und E ont des...
- Seite 3 Vor dem Einbau die Schrauben in die Löcher stecken und festziehen, aber nicht bis 100%, 70% bis 80% anziehen reicht aus. Schließlich, nachdem alle Schrauben installiert sind, ziehen Sie alle Schrauben auf 100%.Wenn Sie auf diese Probleme stoßen, z.B. wenn die Löcher nicht ausgerichtet werden können oder einige Teile nicht installiert werden können, überprüfen Sie bitte, ob die Schrauben korrekt verwendet werden und passen Sie die...
- Seite 4 4/16...
- Seite 5 Part List Stückliste 1 ×1pc 2 ×1pc 3 ×1pc 4 ×2pcs 5 ×2pcs 6 ×1pc 7 ×1pc 8 ×1pc 9 ×1pc ×1pc ×1pc ×1pc ×2pcs ×2pcs ×2pcs ×2pcs ×1pc 5/16...
- Seite 6 Hardware List Hardwareliste φ6×35mm φ15×12mm φ15×10mm M6×25mm M6×35mm A ×8pcs B ×8pcs C ×14pcs D ×6pcs E ×8pcs φ7*40mm 4*35mm 3.5*12mm 4*35mm M4*18mm F ×8pcs G ×16pcs H ×2pcs I ×4pcs J ×6pcs ×2pcs ×2pcs ×2pcs ×2pcs K ×2pcs φ8*30mm P ×6pcs Q ×1pc R ×1pc...
- Seite 7 Step 1 Schritt 1 M6×25mm A ×4pcs Step 2 Schritt 2 M6×35mm B ×4pcs 7/16...
- Seite 8 Step 3 Schritt 3 M6×35mm B ×4pcs S ×2pcs Step 4 Schritt 4 3.5*12mm ×1pc ×1pc G ×4pcs 8/16...
- Seite 9 Step 5 Schritt 5 3.5*12mm ×1pc ×1pc G ×4pcs Step 6 Schritt 6 φ6×35mm C ×6pcs 9/16...
- Seite 10 Step 7 Schritt 7 φ8*30mm φ15×12mm D ×6pcs P ×3pcs Step 8 Schritt 8 10/16...
- Seite 11 Step 9 Schritt 9 φ8*30mm φ7*40mm P ×3pcs J ×6pcs Step 10 φ6×35mm Schritt 10 C ×8pcs 11/16...
- Seite 12 Step 11 Schritt 11 φ15*10mm E ×4pcs Step 12 Schritt 12 φ15*10mm E ×4pcs 12/16...
- Seite 13 Step 13 Schritt 13 Step 14 Schritt 14 4*35mm F ×8pcs 13/16...
- Seite 14 Step 15 Schritt 15 ×1pc ×1pc 3.5*12mm K ×1pc G ×4pcs M4*18mm I ×2pcs Step 16 Schritt 16 ×1pc ×1pc 3.5*12mm G ×4pcs K ×1pc M4*18mm I ×2pcs 14/16...
- Seite 15 Step 17 Schritt 17 M6×25mm A ×4pcs Step 18 Schritt 18 15/16...
- Seite 16 Step 19 φ6*30mm Schritt 19 4*35mm H ×2pcs U ×2pcs T ×2pcs 16/16...
