Eltako FSB71-230V Kurzanleitung

D
30 200 831 - 5
Funkaktor für Beschattungs-
elemente und Rollladen
FSB71-230V
Diese Geräte dürfen nur durch eine
Elektrofachkraft installiert werden,
andernfalls besteht Brandgefahr oder
Gefahr eines elektrischen Schlages!
Temperatur an der Einbaustelle:
-20°C bis +50°C.
Lagertemperatur: -25°C bis +70°C.
Relative Luftfeuchte:
Jahresmittelwert <75%.
gültig für Geräte ab Fertigungswoche
40/17 (siehe Aufdruck Unterseite Gehäuse)
Schaltaktor Beschattungselemente und
Rollladen für einen 230 V-Motor.
1+1 Schließer 4 A/250 V AC, nicht potenzial-
frei. Verschlüsselter Funk, bi direktionaler
Funk und Repeater-Funktion zuschaltbar.
Stand-by-Verlust nur 0,8 Watt.
Montage in die 230 V-Netzanschluss leitung,
zum Beispiel in Zwischendecken. 166 mm
lang, 46 mm breit und 31 mm hoch.
Kontaktschaltung im Nulldurchgang zur
Schonung der Kontakte und Motoren.
Der Motor wird an 1, 2 und N angeschlossen.
Beim Ausfall der Versorgungs spannung
wird definiert ausgeschaltet.
Die Taster können entweder als
Richtungstaster oder als Universaltaster
eingelernt werden:
Örtliche Steuerung mit Universaltaster:
Mit jedem Tastimpuls wechselt die Schalt-
stellung in der Reihenfolge ' A uf, Halt, Ab, Halt' .
Örtliche Steuerung mit Richtungstaster:
Mit einem Tastimpuls oben wird die Schalt-
stellung 'Auf' gezielt aktiviert. Mit einem
Tastimpuls unten wird die Schaltstellung ' A b'
gezielt aktiviert. Ein weiterer Tastimpuls in
dieselbe Richtung unterbricht den Ablauf
sofort. Bei einem Tastimpuls in die andere
Richtung wird jedoch gestoppt und nach
einer Pause von 500 ms in die entgegen-
gesetzte Fahrtrichtung umgeschaltet.
Zentralsteuerung dynamisch ohne
Priorität: Mit einem Steuersignal eines als
Zentralsteuerungstaster ohne Priorität ein-
gelernten Tasters wird gezielt die Schalt-
stellung 'Auf' oben oder 'Ab' unten aktiviert.
Ohne Priorität deswegen, weil diese Funktion
von anderen Steuer signalen übersteuert
werden kann.
Zentralsteuerung dynamisch mit Priorität:
Mit einem Steuersignal von mindestens
2 Sekunden eines als Zentralsteuerungs-
taster mit Priorität eingelernten Tasters
wird gezielt die Schalt stellung ' A uf' oben und
'Ab' unten aktiviert. Mit Priorität deswegen,
weil diese Steuersignale nicht von anderen
Steuersignalen übersteuert werden können,
solange, bis der Zentralbefehl durch einen
Tastimpuls 'Auf' oder 'Ab' von dem Zentral-
steuertaster wieder aufgehoben wird.
Mit einem Steuersignal, z.B. eines als Zentral-
steuerungstaster mit Priorität eingelernten
FSM61, werden gezielt die Schaltstellung
'Auf' oder 'Ab' und die Priorität aktiviert. Mit
Priorität deswegen, weil diese Steuersignale
nicht von anderen Steuersignalen übersteuert
werden können, solange, bis der Zentral-
befehl durch das Ende des Steuersignals
wieder aufge hoben wird.
Beschattungsszenen-Steuerung: Mit einem
Steuersignal eines als Szenentaster einge-
lernten Tasters mit Doppelwippe oder auto-
matisch durch einen zusätzlich eingelernten
Funk-Helligkeits-Dämmerungssensor
FHD60SB können bis zu 4 zuvor hinterlegte
'Ab'-Laufzeiten abge rufen werden.
Sofern dies nicht ohnehin die letzte Funktion
war, wird zunächst mit der am oberen Dreh-
schalter eingestellten RV- Verzögerungszeit
'Auf' gefahren, um eine sichere Ausgangs-
position zu haben. Danach wird automatisch
auf 'Ab' umgeschaltet und nach Ablauf der
hinterlegten Zeit angehalten. Ist eine Wende-
zeit für Jalousien eingestellt, wird danach
gewendet.
Bei Szenen mit RV-Zeit (ganz 'Auf' oder 'Ab')
wird nur beim ersten Mal ein Fahrbefehl ge-
startet.
Ist ein Funk-Helligkeits-Dämmerungssensor
FHD60SB zusätzlich zu einem Szenentaster
eingelernt, so werden die eingelernten
Szenen 1, 2 und 4 je nach Außen-Helligkeit
automatisch ausgeführt:
Szene 1 bei direkter Sonneneinstrahlung
(>25 kLux), Szene 2 bei Tageslicht (300 Lux
bis 25 kLux) und Szene 4 bei Dunkelheit
(<50 Lux). Daher erhält ein Szenentaster
beim ersten Einlernen die Szenen 1 = keine
Funktion, 2 = ganz hochfahren und 4 = ganz
abfahren automatisch zugeordnet. Die Szene 1
muss individuell eingelernt werden, wenn der
FHD60SB bei direkter Sonneneinstrahlung
eine Beschattung auslösen soll. Eine einge-
lernte Szene 3 ist nur über den Szenen taster
abrufbar.
Die Szenen 2 und 4 können jederzeit individuell
abgeändert werden. Dies ist dann jedoch
nicht empfehlenswert, wenn die rechte Wippe
wie ein normaler Rolladen taster auf/ab
benutzt werden soll oder ein FHD60SB ein-
gelernt wurde.
Die FHD60SB-Funk-Telegramme für die
Szenen 1 = direkte Sonneneinstrahlung und 4
= Dunkelheit werden sofort ausgeführt.
Für die Szene 2 = Tageslicht sind 3 Telegramme
erforderlicht, um Störlichter auszublenden.
Um ein nervöses Öffnen und Schließen eines
Beschattungs elementes bei schnellem
Helligkeitswechsel zu verhindern, werden
wechselnde FHD60SB-Funktelegramme nur
alle 2 Minuten ausgeführt.
Die Automatik kann jederzeit mit der Betätigung
irgend eines eingelernten Tasters abgebrochen
oder übersteuert werden. Zentral taster mit
Priorität haben ohnehin Vorrang.
Bei Steuerung über die GFVS-Software
können Fahrbefehle für Auf und Ab mit der
exakten Fahrzeitangabe gestartet werden.
Da der Aktor nach jeder Aktivität, auch bei
durch Taster ausgelöstes Fahren, exakt die
gefahrene Zeit zurückmeldet, wird die Position
der Beschattung in der GFVS-Software immer
korrekt angezeigt. Bei Erreichen der End-
lagen oben und unten wird die Position auto-
matisch synchronisiert.
Es können verschlüsselte Sensoren einge-
lernt werden.
Bidirektionaler Funk und/oder eine Repeater-
Funktion kann eingeschaltet werden.
Jede Zustandsänderung sowie eingegangene
Zentralsteuer-Telegramme werden dann mit
einem Funk-Telegramm bestätigt. Dieses
Funk-Telegramm kann in andere Aktoren
und die GFVS-Software eingelernt werden.

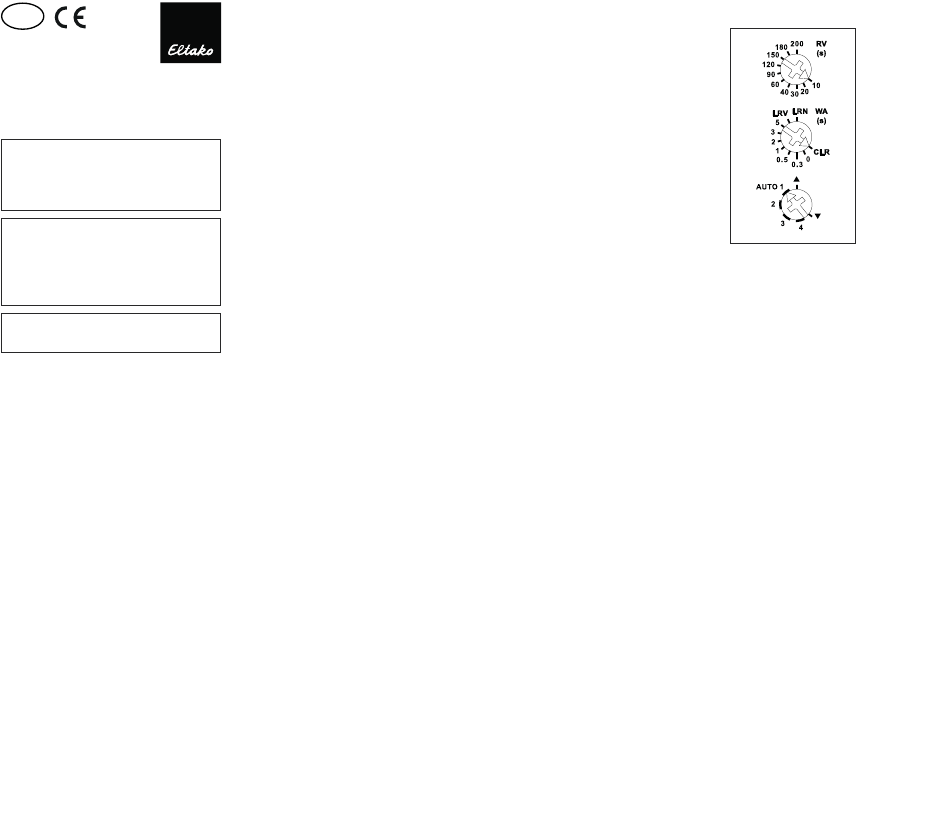

Funktions-Drehschalter
Funktions-Drehschalter unten
AUTO 1 = In dieser Stellung des Dreh schalters
ist die Komfortwendefunktion für Jalousien
eingeschaltet. Bei der Steuerung mit einem
Universaltaster oder einem Richtungstaster
bewirkt ein Doppel impuls das langsame
Drehen in die Gegen richtung, welches mit
einem weiteren Impuls gestoppt wird. AUTO 2
= In dieser Stellung des Drehschalters ist
die Komfort wende funktion für Jalousien
ganz ausgeschaltet. AUTO 3 = In dieser
Stellung des Drehschalters wirken die ört-
lichen Taster zunächst statisch und lassen
so das Wenden von Jalousien durch Tippen
zu. Erst nach 0,7 Sekunden ständiger An-
steuerung schalten sie auf dynamisch um.
AUTO 4 = In dieser Stellung des Drehschalters
wirken die örtlichen Taster nur statisch
(ER-Funktion). Die Rückfallverzögerung RV
(Wischzeit) des oberen Drehschalters ist aktiv.
Eine Zentralsteuerung ist nicht möglich.
▲▼= Die Handsteuerung erfolgt in den
Positionen ▲ (Auf) und ▼ (Ab) des unteren
Drehschalters. Die Handsteuerung hat
Priorität vor allen anderen Steuer befehlen.
WA = Die Wendeautomatik für Jalousien
und Markisen wird mit dem mittleren Dreh-
schalter eingestellt. 0 = ausgeschaltet,
sonst zwischen 0,3 und 5 Sekunden einge-
schaltet mit eingestellter Wendezeit. Hier-
bei wird nur bei 'Ab' nach Ablauf der mit dem
oberen Drehschalter eingestellten Verzöge-
rungszeit eine Drehrichtungs umkehr vollzo-
gen, um z. B. Markisen zu spannen oder Ja-
lousien in eine bestimmte Position zu
stellen. Unter dem RV-Drehschalter befin-
det sich die LED-Anzeige für die Wendezeit.
RV = Die Verzögerungszeit (Rückfallver-
zögerung RV) wird mit dem oberen Dreh-
